UBX 10–6000 МГц Rx/Tx (40 МГц, серии N и серии X)

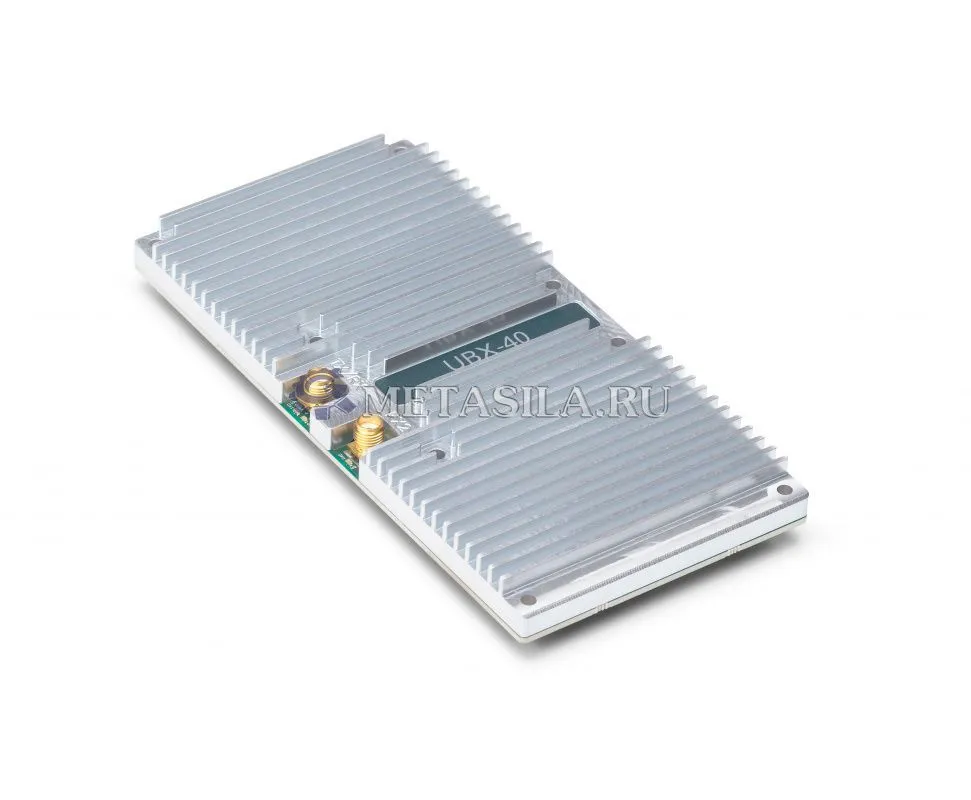

Дочерняя плата UBX 40 USRP (10–6 ГГц, полоса пропускания 40 МГц)

Дочерняя плата UBX 40 представляет собой полнодуплексный широкополосный трансивер, охватывающий частоты от 10 МГц до 6 ГГц с мгновенной полосой пропускания 40 МГц. Согласованная и синхронизированная по фазе работа нескольких дочерних плат UBX на материнских платах USRP серии X позволяет пользователям исследовать приложения MIMO и пеленгации. Дочерняя плата UBX 40 взаимозаменяема с другими дочерними платами USRP и совместима с устройствами серии X и N серии USRP.

Обзор

Дочерняя плата UBX 40 представляет собой полнодуплексный широкополосный трансивер, охватывающий частоты от 10 МГц до 6 ГГц с мгновенной полосой пропускания 40 МГц. Согласованная и синхронизированная по фазе  работа нескольких дочерних плат UBX на материнских платах USRP серии X позволяет пользователям исследовать приложения MIMO и пеленгации. Дочерняя плата UBX 40 взаимозаменяема с другими дочерними платами USRP и поддерживается программным API USRP Hardware Driver™ (UHD) для полной интеграции в существующие приложения.

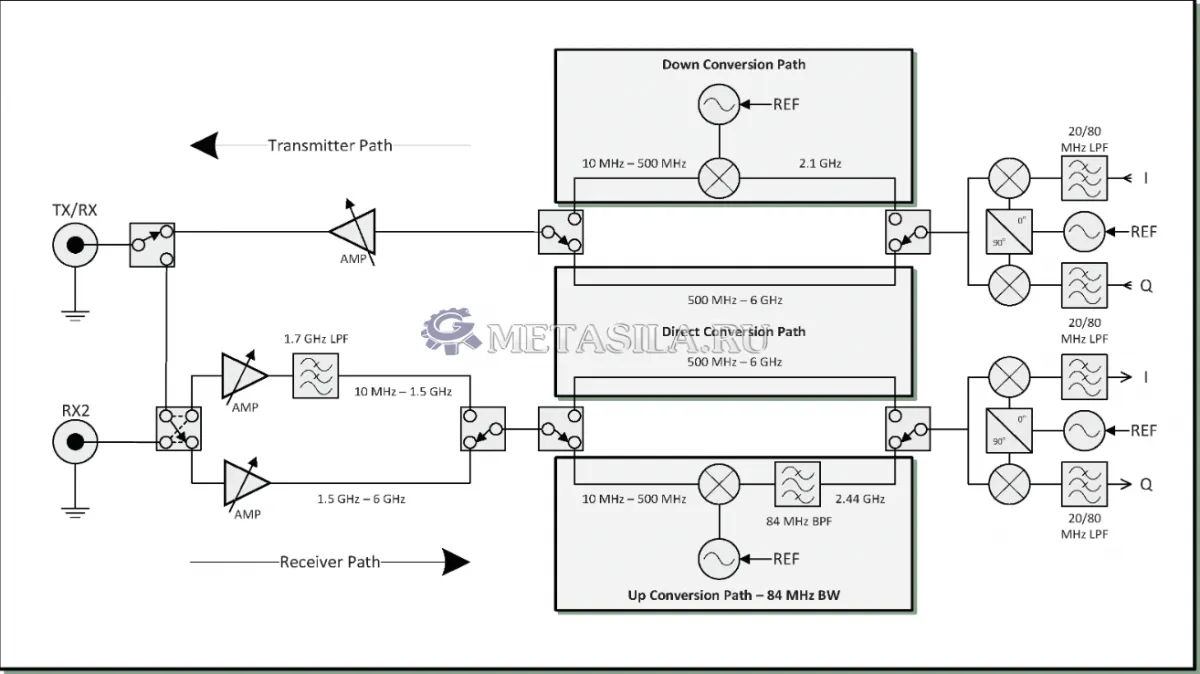

Гибкая архитектура приемопередатчика включает несколько реконфигурируемых трактов радиочастотного сигнала для оптимизации производительности в широком диапазоне частот. Стадия преобразования с понижением частоты в тракте передатчика и ступень преобразования с повышением частоты в тракте приемника расширяют диапазон настройки основного каскада прямого преобразования для охвата сигналов с центральной частотой от 10 МГц до 500 МГц. Широкое радиочастотное покрытие дочерней платы UBX идеально подходит для приложений, охватывающих все наиболее распространенные диапазоны частот, такие как КВ, УКВ, сотовая связь, радар и Wi-Fi.

Функции

• Широкий диапазон частот: 10 МГц – 6 ГГц
• Широкая полоса пропускания: 40 МГц
• Совместимость с USRP: серии X и серии N
• радиочастотное экранирование
• Полный дуплекс с независимыми частотами TX и RX
• Синхронизация синтезатора для приложений, требующих когерентной или синхронизированной по фазе работы, поддерживается на материнских платах серии USRP X
