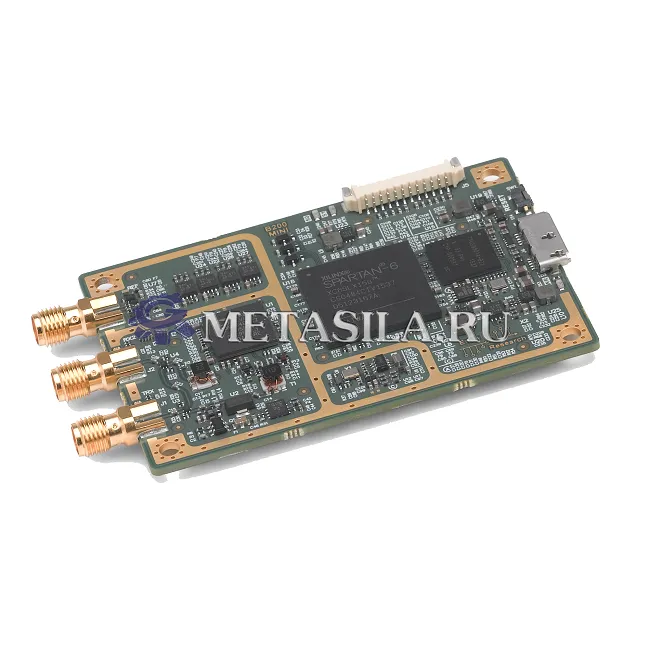

784416-01 USRP B200mini-i (только плата)

Функции 784416-01

• Широкий диапазон частот: 70 МГц – 6 ГГц

• Мгновенная полоса пропускания до 56 МГц

• Полный дуплекс

• Программируемая пользователем промышленная FPGA Xilinx Spartan-6 XC6SLX75

• Быстрое и удобное подключение через шину USB 3.0

• Синхронизация с эталоном тактовой частоты 10 МГц или эталоном времени PPS

• GPIO и JTAG для управления и отладки

• Форм-фактор 83,3 x 50,8 x 8,4 мм

• Программный API с открытым исходным кодом USRP Hardware Driver™ (UHD) версии 3.9.0 или выше

• Поддержка GNU Radio поддерживается Ettus Research™ через GR-UHD, интерфейс для UHD, распространяемый GNU Radio.

Блок-схема 784416-01

Включено в этот комплект:

• Плата USRP B200mini-i
• кабель USB 3.0
• Руководство по началу работы

Проверьте содержимое вашего комплекта

Убедитесь, что в вашем комплекте есть все перечисленные выше предметы. Если какие-либо элементы отсутствуют, немедленно свяжитесь с вашим торговым агентом или со службой технической поддержки Ettus Research.

Тебе понадобится

• Хост-компьютер с доступным портом USB 2.0 или 3.0

Правильный уход и обращение

Все продукты Ettus Research проходят индивидуальное тестирование перед отправкой. Гарантируется, что USRP™ будет функционировать в момент его получения заказчиком. Неправильное использование или обращение с USRP™ может легко привести к выходу устройства из строя. Ниже перечислены некоторые примеры действий, которые могут предотвратить повреждение устройства:

• Никогда не позволяйте металлическим предметам прикасаться к печатной плате при включенном питании.
• Всегда правильно завершайте порт передачи антенной или нагрузкой 50 Ом.
• Всегда обращайтесь с платой надлежащими антистатическими методами.
• Никогда не допускайте, чтобы плата прямо или косвенно соприкасалась с скачками напряжения.
• Никогда не допускайте попадания воды или конденсирующейся влаги на доски.
• Всегда будьте осторожны с FPGA, прошивкой или модификациями программного обеспечения.

Установите и настройте программные средства на вашем хост-компьютере

Чтобы использовать универсальное программное радиопериферийное устройство (USRP™), на главном компьютере должны быть правильно установлены и настроены программные инструменты. Пошаговое руководство по выполнению этого доступно в разделе Сборка и установка цепочки инструментов с открытым исходным кодом USRP (UHD и GNU Radio) в Linux , OS X и Windows Application Notes. Требуется версия 3.8.4 или более поздняя версия драйвера оборудования USRP, UHD. Рекомендуется использовать последнюю доступную стабильную версию UHD.

Если у вас есть USB-накопитель с установленной на нем Live SDR Environment , вы можете загрузить с него хост-компьютер. Среда LiveUSB SDR не требует установки чего-либо на ваш хост-компьютер и содержит среду на базе Linux с уже установленным программным обеспечением UHD и платформой GNU Radio. Дополнительные сведения о среде Live SDR см. на странице руководств по началу работы со средой Live SDR.

Подключите USRP к хост-компьютеру

Входящий в комплект кабель USB 3.0 обеспечивает питание и передачу данных для серии шин USRP. Хост-сторона кабеля должна быть подключена к порту USB 2.0 или 3.0. Обратите внимание, что канал USB 2.0 обеспечивает меньшую пропускную способность, чем канал USB 3.0. Также обратите внимание, что при использовании GPSDO необходимо подключить внешний источник питания постоянного тока (только B200/B210).

Протестируйте и проверьте работу USRP

После установки программных инструментов на хост-компьютер или с помощью Live SDR Environment проверьте правильность работы USRP, запустив служебные программы на хост-компьютере. Более подробная информация доступна в разделе « Проверка работы USRP с использованием UHD и GNU Radio Application Note».
