Описание
Для работы данной линии необходим 1 человек.

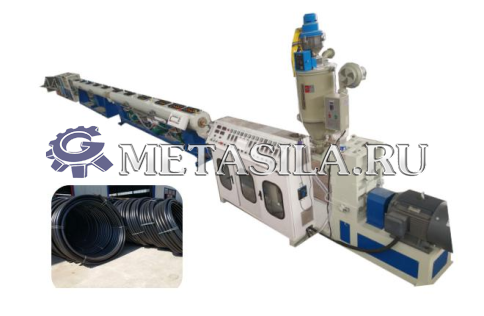

Линия состоит из:
1. Станок автоматической подачи трубы: 1 комплект.
2. Сушильный бункер: 1 комплект.
3. Высокоэффективный одношнековый экструдер: 1комплект.
4. Пресс-формы для труб (16 мм): 1 комплект.
5. Набор болторезных головок 16 мм: 1 комплект.
6. Вакуумный калибровочный резервуар для воды: 1 комплект.
7. Тяга с двумя гусеницами: 1 комплект.
8. Комплект намоточных станков: 1комплект.
Описание:
1. Одношнековый экструдер:
Экструдер обладает следующими преимуществами: высокая скорость, равномерный расплав и стабильность непрерывного производства. Отличается низким уровнем шума и длительным сроком службы.
Винт:
Диаметр: 50 мм.
Соотношение винтов: 30:1.
Материал: 38CrMoAlA.
Обработка поверхности: Азотированием, полировкой.
Скорость вращения шнека: 1-120 об /мин.
Направление вращения винта: различное вращение наружу.
Барабан:
Материал: 38CrMoAlA.
Обработка внутренней поверхности: Азотирование, полировка.
Способ нагрева: высокоэффективное нагревательное кольцо из литого алюминия.
Мощность нагрева: 15 кВт.
Диапазон регулирования температуры: 50-300 (℃).
Система охлаждения: бочкообразное охлаждение вентилятором.
Мощность охлаждения: 0,25 кВт * 4 области.
Коробка передач (МАРКА GUOMAO):
Материал шестерни: 20CrMnTi.
Обработка поверхности шестерни: шлифование поверхности зубьев.
Способ охлаждения: внутреннее охлаждение циркулирующей водой.
Материал вала: 42CrNiMo.
Система смазки: система смазки под давлением.
Главный двигатель:
Мощность: 27 кВт.
2. Болторезная головка и пресс-форма.
Производственный диапазон: 16 мм.
3. Вакуумный калибровочный резервуар для воды.
Мотор:4 кВт.
Водяной насос: 4 кВт.
Технические характеристики: диаметр 16 Мм.
Охлаждающая Коробка:
Материал: нержавеющая сталь 304#.
Способ охлаждения: распыления АБС-распылителя.
Распылительная труба: 4 линии.
Электрическая система: SCHNEIDER.
Регулировка уровня воды: поплавок из нержавеющей стали.
4. Конвейер.
Тяговое устройство разработано таким образом, чтобы иметь возможность тянуть трубу в непрерывном и стабильном состоянии с компактной конструкцией.
Главный двигатель:
Скорость: 2-18м/мин.
Мощность: 1,5 * 2 кВт.
Дорожка:
Преобразователь частоты: SINEE.
Скорость вращения: 0~3000 об/мин.

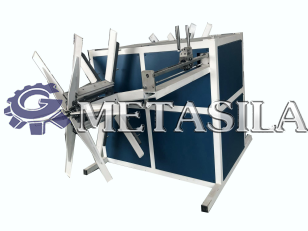

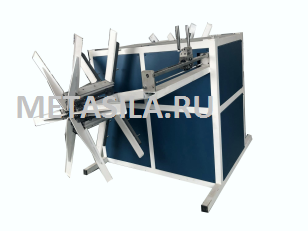

5. Намоточная машина.
Двигатель: крутящийся двигатель.
Подходящий диаметр: 16 мм.
Воздух: ≥0,6 МПа.

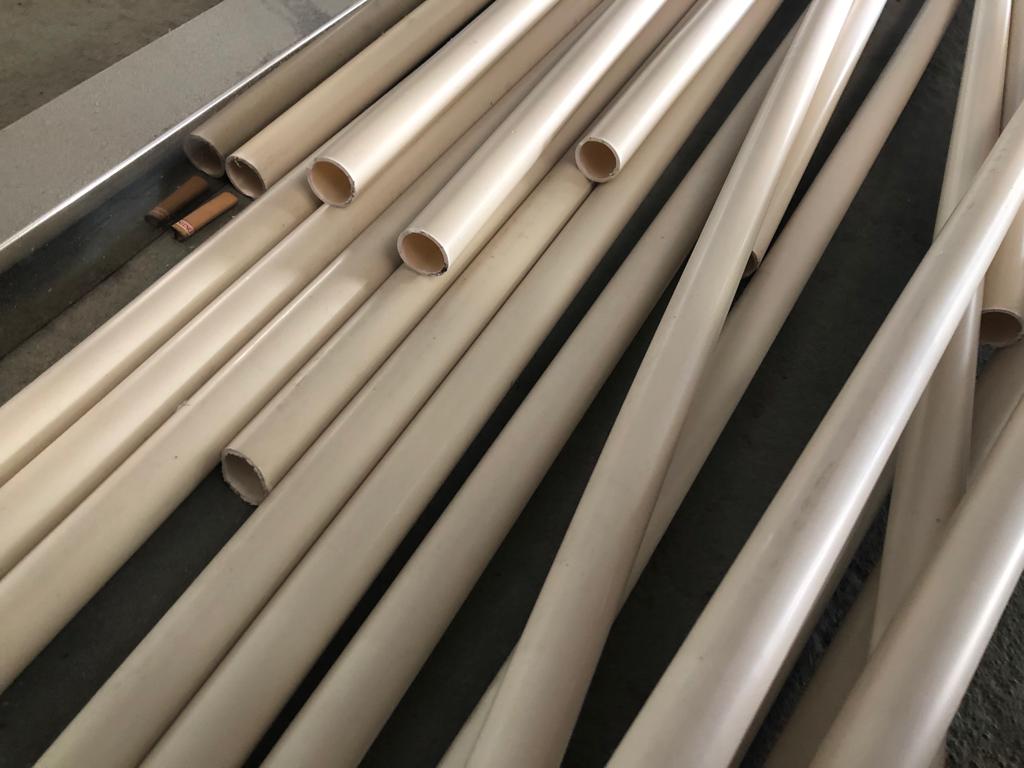

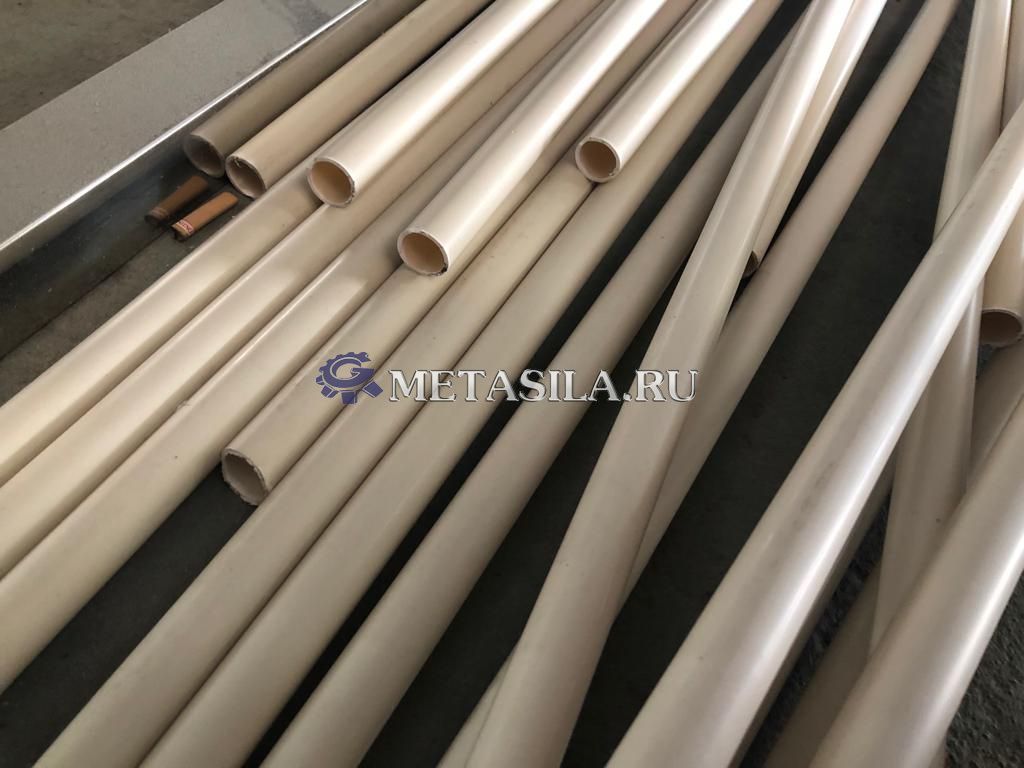

Фото конечного продукта:
Видео работы:
