Описание

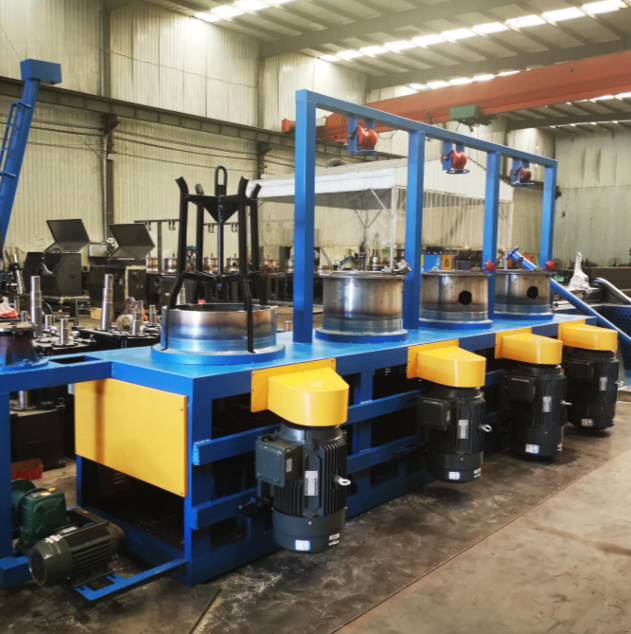

Волочильная машина с четырьмя барабанами (модель L-138)
Технические характеристики:
1. Диаметр волочильных барабанов - 500×3 + 550 мм
2. Количество барабанов - 4 шт.
3. Диаметр входной проволоки - 6.5 мм
4. Диаметр выходной проволоки - 4.0 мм
5. Мощность двигателей - 15 кВт×4 + 1.5 кВт
6. Тип управления - Частотное регулирование
7. Производительность - 6000-7000 кг (за 10 часов)
8. Габаритные размеры - 4.7×1.4×2.2 м
9. Вес - 3200 кг
10. Конструкция волочильных баков - Корпус с армированным сплавом
11. Способ разгрузки - Намотка на барабан
12. Количество - 1 комплект

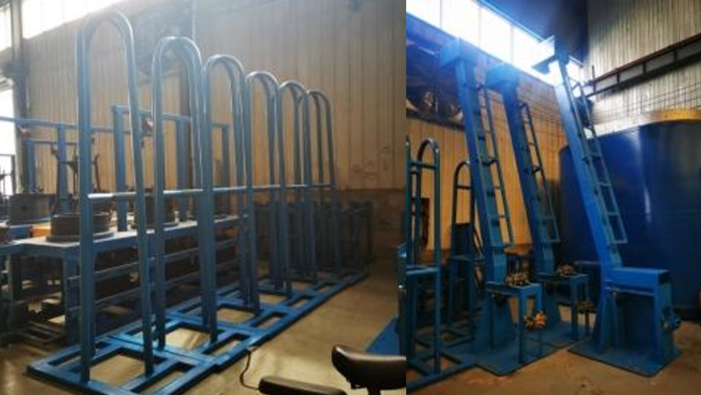

Технические характеристики разматывателя для проволочного прутка:
Вес оборудования - 850 кг
Габаритные размеры - 120×90×4500 мм (Ш×Г×В)
Диаметр проволоки - До 6.5 мм
Назначение -Комплект оснащен устройством для удаления окалины и проволочной тележкой.
Предназначен для предволочильной обработки проволоки перед подачей в волочильную машину.

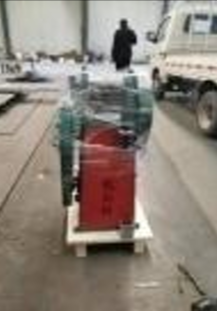

Технические характеристики станка для прокатки проволоки:
Максимальный диаметр прокатки - 6.5 мм
Минимальный диаметр прокатки - 2 мм
Мощность двигателя - 1.5 кВт
Габаритные размеры - 500×500×1100 мм (Ш×Г×В)
Вес - 120 кг
Метод обработки - Формирование заостренного конца проволоки для последующего пропуска через волоку.
Характеристики сварочного аппарата:
Максимальный диаметр свариваемой проволоки - 6.5 мм
Минимальный диаметр свариваемой проволоки - 3 мм
Мощность оборудования - 10 КВА
Габаритные размеры - 500×400×1000 мм (Ш×Г×В)
Вес - 80 кг
Принцип работы -Оборудование использует метод стыковой сварки для соединения низкоуглеродистой стальной проволоки диаметром 6.5 мм, обеспечивая непрерывность процесса волочения.
Метод разгрузки сварочного аппарата:
Способ разгрузки -Готовая проволока автоматически подается в зону приемки/на следующую технологическую операцию.
Расходные материалы для волочения проволоки:
1. Волочильная паста/порошок
Назначение - Обеспечивает смазку в процессе холодного волочения, снижая коэффициент трения.
Способствует:
- Экономии энергопотребления
- Увеличению срока службы волок
2. Волоки
Принцип работы - Постепенное уменьшение диаметра проволоки при прохождении через матрицу до требуемого размера.
Список оборудования и материалов:
A. Волочильная машина с 4 барабанами - 1 комплект
B. Разматыватель для проволочного прутка - 1 комплект
A-1. Станок для прокатки стального прутка - 1 комплект
A-2. Аппарат для сварки стального прутка - 1 комплект
A-3. Разгрузочная тележка - 1 шт.
B-1. Порошок для волочения - 1 тонна
B-2. Волоки - 4 шт.
