Описание
1. Станок для холодной высадки 1 комплект
2. Стоимость формы 1 комплект (Один для корпуса заклепки один для стержня)
3. Станок для сборки заклепок 1 комплект
4. Машина для завальцовки резьбы 1 комплект
5. Полировальная машина 1 комплект

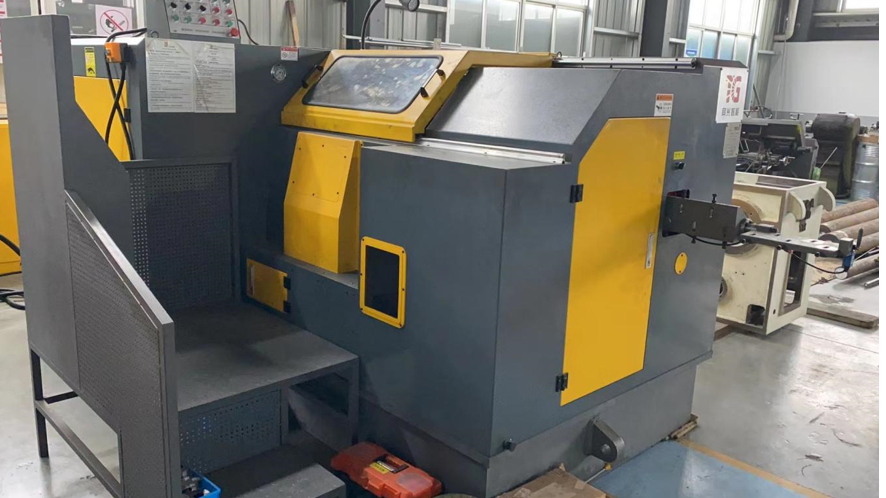

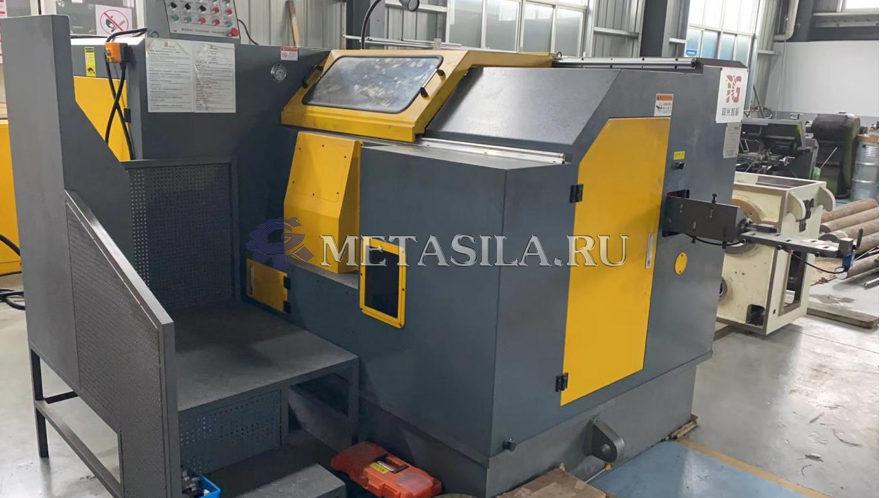

Станок для холодной высадки
Эта машина используется для изготовления трубных ниппелей или роликов короткого сечения.
Особенность:
1. Подшипники соединения для изогнутой оси и ударного шатуна марки NSK. Сопротивление трению невелико и позволяет экономить электроэнергию.
2. Материал корпуса машины - ковкий чугун с легированной сталью. Высокая прочность на растяжение и хорошая износостойкость.
3. Эта машина с четырьмя станциями подходит для изготовления высокоточных изделий сложной формы.
4. Боковую пластину главного слайдера можно регулировать, чтобы гарантировать точность работы с длительным сроком службы.
5. Пневматический тормоз, шагающий гибко, регулируя целесообразность.
6. Содержит детектор пробоя и устройство защиты безопасности.
7. Высокая точность подачи.
Основные технические данные
Номер станции (номер штампа) 4
Формирующее усилие 40 тонн
Максимальный диаметр резки 3-8мм
Максимальная длина резки 80 мм
Фиксированная длина прессования штампа 65 мм
Длина выталкивания движущегося штампа 13 мм
Общий размер режущей головки 28 x 46
Общий размер движущейся матрицы 50 x 70
Фиксированный размер штампа 40 x 80
Расстояние между штампами 60 мм
Ход главного ползуна 120 мм
Мощность главного двигателя 15 кВт-6
Скорость производства 180шт/мин
Вес машины 7500кг
Размер машины 3600 x 2000 x 1800 мм
Напряжение 380В, 3 фазы, 50 Гц.
Главный двигатель + инверторный Баумюллер
ПЛК Siemens
Конфигурация IV
Ковка главного коленчатого вала 42CrMo
Обработка вакуумным нагревом кулачков, роликов и износостойких деталей Cr12MoV
Посадочное место основной матрицы P20 (азотирование)
Медная футеровка ZQSn10-1
Подшипник NSK

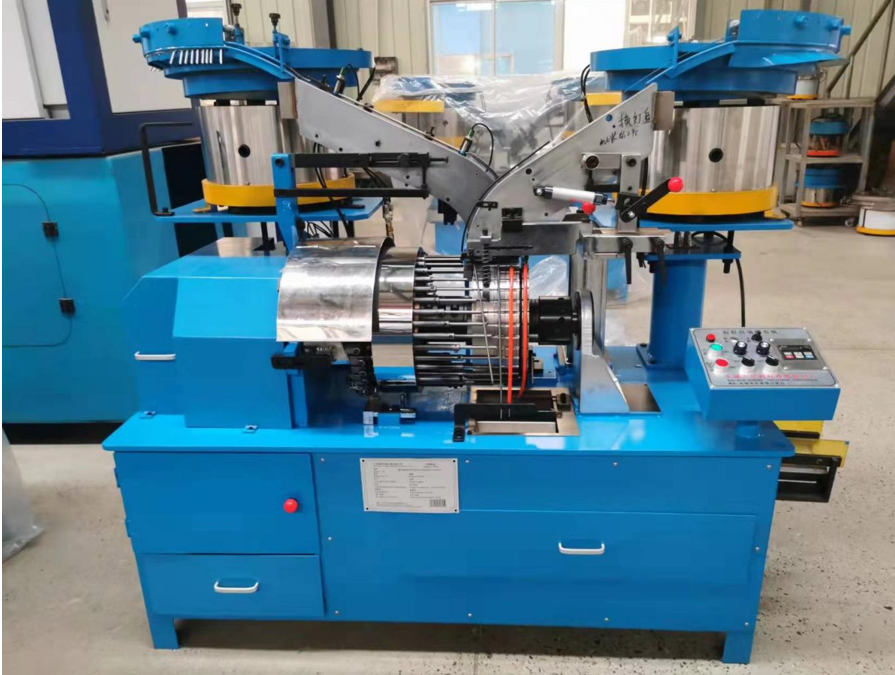

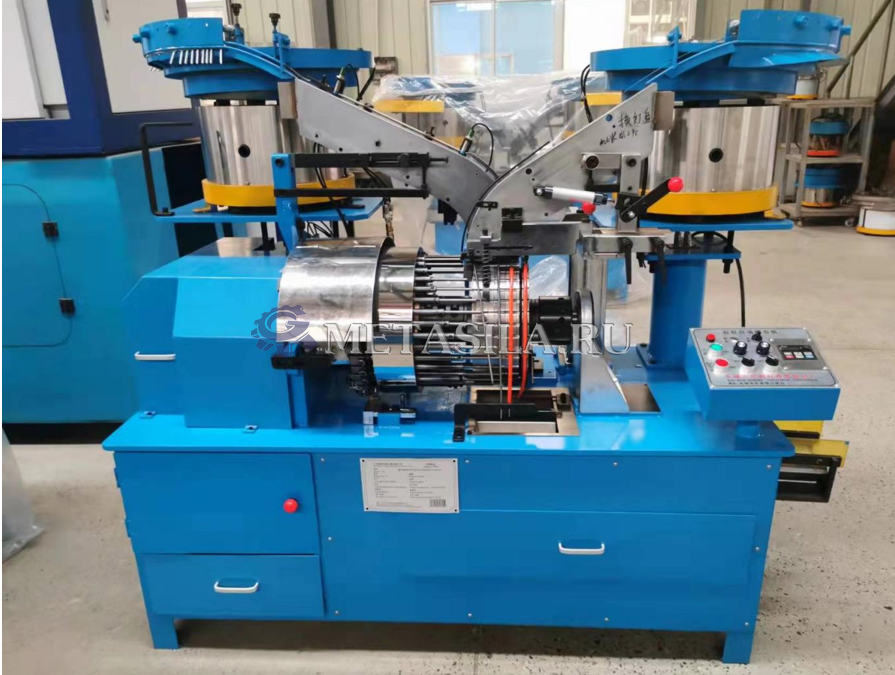

Машина для сборки глухих заклепок открытого типа
Эта машина специально предназначена для комбинирования глухих заклепок.
Основные технические данные
Номинальное напряжение 220В, однофазное, 50 Гц.
Подходящий диаметр заклепки 2-6 мм
Скорость производства около 300-500шт /мин
Общая мощность 0,8 кВт
Размер машины 1300 x 700 x 1500mm
Вес машины 520 кг

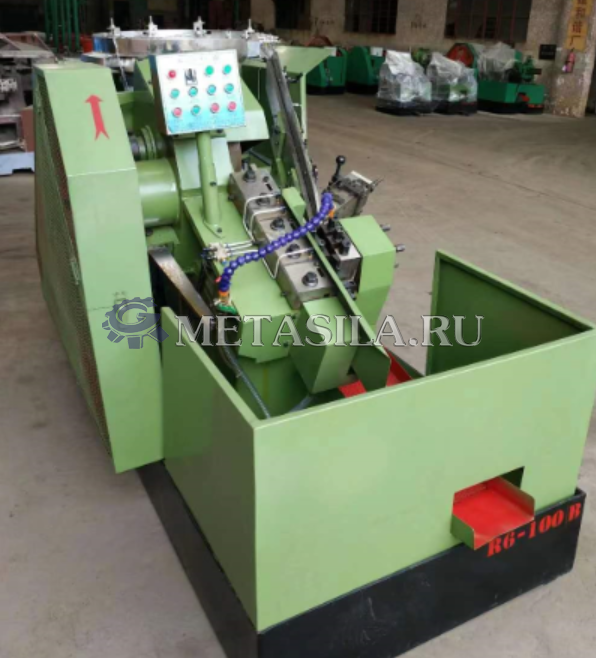

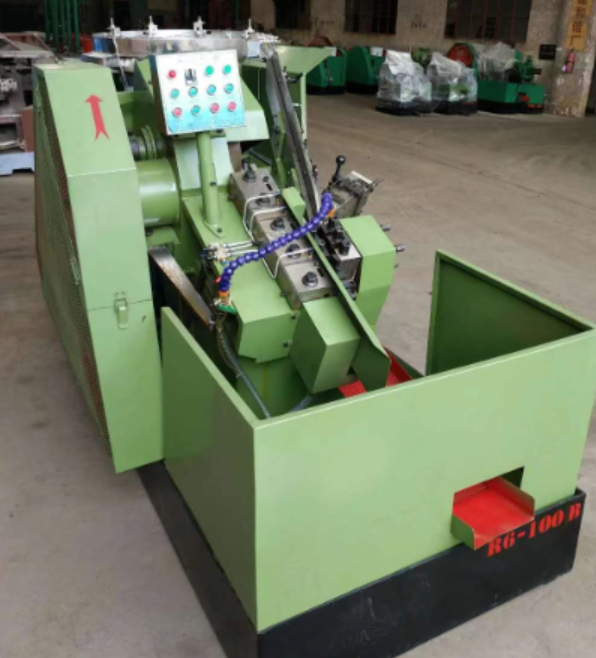

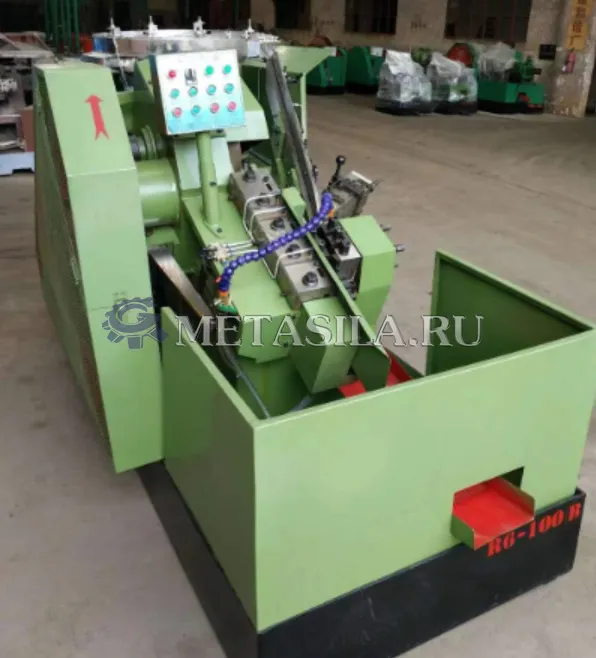

Автоматическая машина для накатки резьбы
Основные технические данные
Номинальное напряжение 380В, 3 фазы, 50 Гц.
Подходящий диаметр заклепки M6
Подходящая длина заклепки 60 мм
Мощность главного двигателя кВт
Производя скорость 180 шт/мин
Мощность двигателя 0,37 кВт
Размер резьбонарезной пластины 125/110 x 25 x 60 мм
Размер машины 2100 x 1450 x 1600 мм
Вес машины 1500кг

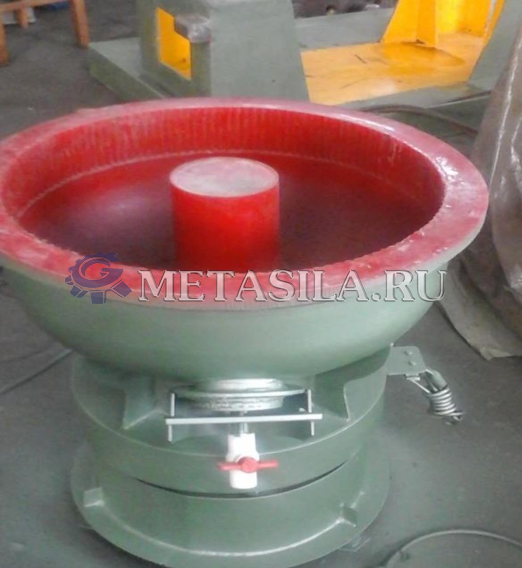

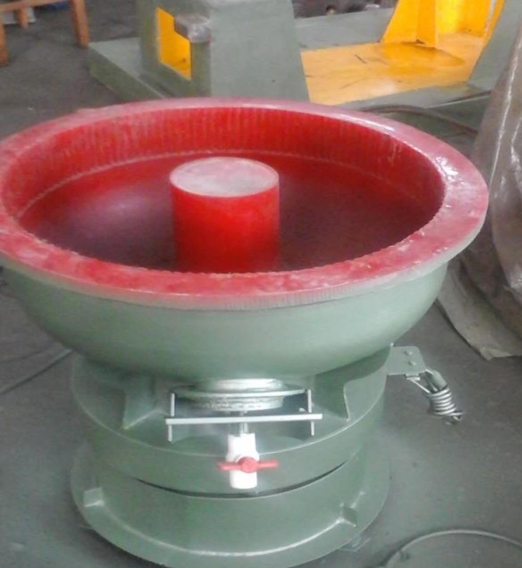

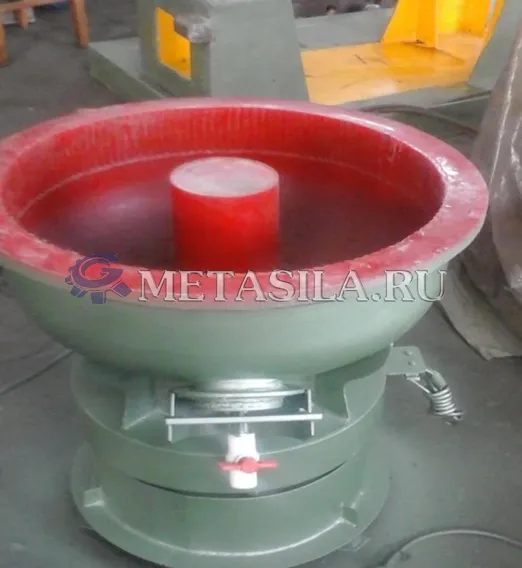

Очищающая и полировальная машина
Эта машина специально предназначена для промывки и полировки заклепок.
Основные технические данные
Номинальное напряжение 380В, 3 фазы, 50 Гц.
Емкость контейнера 50 л
Частота вращения 1450 об/мин
Общая мощность 0,75 кВт
Высота машины 980 мм
Длина машины 690 мм
Размер машины 700x700 x 0 мм
Вес машины 85 кг
