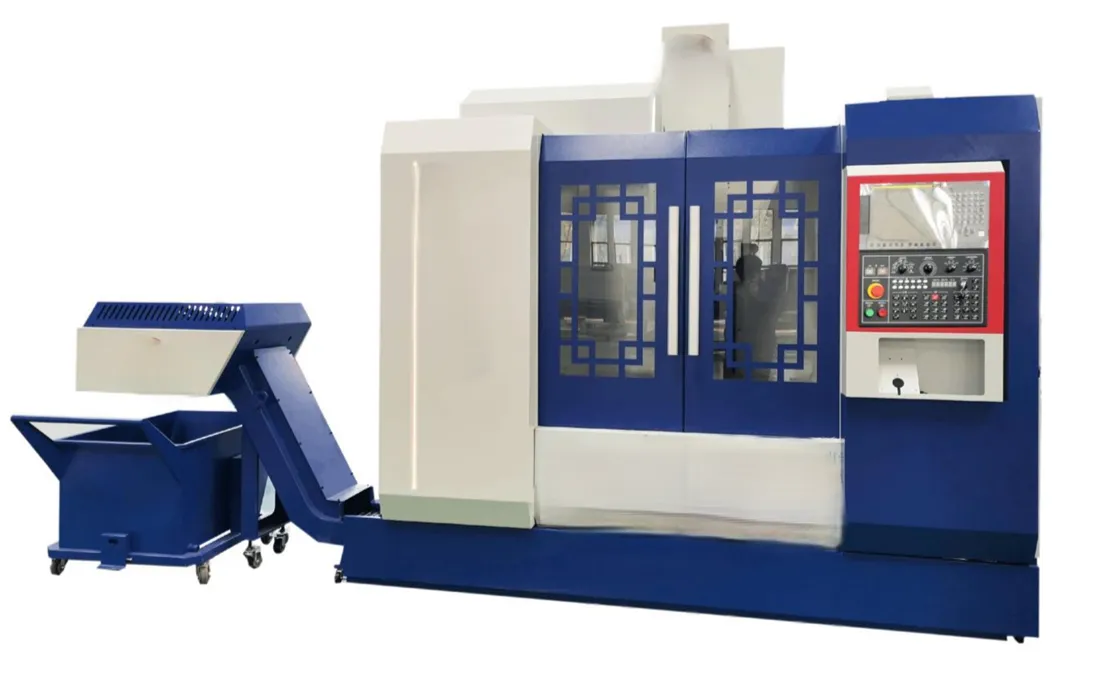

Высокоточный фрезерный станок с ЧПУ

Высокоточный фрезерный станок с ЧПУ

Общие характеристики:

ЧПУ: FANUC (Япония)

Тип обработки: Сверление | Растачивание | Фрезеровка

Нарезание резьбы | Зенкерование | Обработка плоскостей

Применение: Для деталей с жесткими требованиями к точности (погрешность межосевых расстояний ≤0.01 мм)

Преимущества

Универсальность

Автоматизация процессов (программируемый цикл) — сокращение времени изготовления на 30-40%

 Отрасли применения: Автомобилестроение | Аэрокосмическая промышленность

                                       Производство электроники | Медицинские приборы

                                       Изготовление пресс-форм | Военная техника

Конструктивные решения:

Полная защита рабочей зоны — предотвращает разбрызгивание СОЖ и стружки

Шпиндель (производство Тайвань):

Усиленная конструкция

Высокое усилие зажима инструмента (до 1200 кгс)

Ресурс работы — ≥10 000 часов

Опции:

4-я ось (поворотный стол)

Маслоохладитель шпинделя

Автоматический удалитель стружки

Технические характеристики:

Стандарт держателя инструмента  - MAS403 BT40
Стандарт тягового штока  - MAS403 P4T-1 (45°)

Подача по осям
Модель двигателя подачи X/Y  — BIS22/3000
Макс. скорость подачи X/Y / об/мин / 3000
Номинальная мощность двигателей X/Y / кВт |/3
Крутящий момент двигателей X/Y / Н·м/ 20
Модель двигателя подачи Z / BIS22/3000
Макс. скорость подачи Z/ об/мин / 3000

Двигатели подач

Номинальная мощность двигателя Z-оси кВт     3

Крутящий момент двигателя Z-оси           Н·м     20

Скорость быстрого хода по осям X/Y       м/мин 48

Скорость быстрого хода по оси Z  м/мин 48

Скорость рабочей подачи   мм/мин          1–10 000

Автоматический инструментальный магазин
Тип магазина — Дисковый
Вместимость магазина  - шт. /24 инструмента
Макс. диаметр инструмента (при полной загрузке) | - мм/| ⌀100
Макс. диаметр инструмента (соседние ячейки свободны) | - мм / ⌀150
Макс. вес инструмента  -  кг / 8
Макс. длина инструмента -  мм / 300
Время смены инструмента -  сек /1.8
Способ выбора инструмента  — Бидирекционный (прямой/обратный) |

Электропитание и коммуникации

Общая электрическая мощность станка   кВА    25

Производительность системы охлаждения          л/мин  40 (напор 18 м)

Требуемое давление сжатого воздуха       кгс/см²           6–8

Параметры электросети      —        380В±10%, 50Гц

Эксплуатационные условия

Температура окружающей среды - °C / 0...+40

Относительная влажность - % / 20–80 (без конденсата)

Габариты и конструкция

Размеры станка (Д×Ш×В) - мм |2300×2800×2700

Вес станка - кг - 4500

Защитное ограждение —  Полностью закрытое

Точность

Позиционирование по осям X/Y/Z - мм / ±0.005

Повторяемость позиционирования X/Y/Z - мм / ±0.008

Линейные шариковые по осям X/Y/Z

Эксплуатационные преимущества:

Прецизионные направляющие — минимальное трение и высокая износостойкость

Эффективное удаление стружки — автоматизированный процесс без остановки производства

Защита шпинделя воздушной завесой — предотвращение попадания абразивных частиц

Гибкая комплектация — возможность установки маслоохладителя для интенсивных режимов работы.

В конструкции станка используется трехосевая направляющая скольжения, которая не только обеспечивает высокую скорость и точность резания, но и обеспечивает высокую жесткость и эффективность производства. В сочетании с автоматической принудительной смазкой это повышает точность и срок службы станка.

Все ключевые компоненты станка проектируются с использованием передового программного обеспечения 3D CAD, а оптимальная структура компонентов определяется с помощью продвинутого компьютерного анализа методом конечных элементов. Станина, стойки, седло и другие детали выполнены с большими

размерами поперечного сечения, направляющие рельсы выполнены с большими пролетными размерами, а стойки имеют А-образную конструкцию, что обеспечивает станку превосходную прочность, жесткость и термостойкость.

            В шпинделе используются прецизионные шпиндельные узлы профессиональных

тайваньских производителей, а все подшипники шпинделя представляют собой высокоточные радиально-упорные шарикоподшипники всемирно известных брендов.

Передняя торцевая крышка шпинделя оснащена функцией защиты от воздушной завесы, предотвращающей проникновение воздуха, пыли и стружечной жидкости.

Система CNC - это система ЧПУ FANUC-MF PLUS производства Японии.

            Серводвигатель - это двигатель с абсолютным значением шины, который не требует предельного/обратного переключателя и не нуждается в возврате к нулю при каждом включении.

Система смазки оснащена объемным распределителем, который имеет более высокое давление, чем традиционные распределители, и обеспечивает своевременное и количественное добавление смазочного масла.

Механическая система

Системы управления

Вспомогательные системы

Индикация и безопасность

            В стоимость включены пуско-наладочные работы
