Линия цинкования проволоки, модель CS-4

Линия цинкования проволоки, модель CS-4

 Производственные параметры

1.     Продукция: оцинкованная проволока из низкоуглеродистой стали

2.     Метод цинкования: раствор сульфата цинка

3.     Диаметр проволоки: от 1,7 до 4,5 мм

4.     Количество нитей: 4

5.     Расстояние между проволоками: 5 мм; расстояние между шинами: 0,6 м

6.     Высота подъема: 800 мм

7.     Длина цеха: минимум 30 метров

8.     Режим подачи: размотка с катушек

9.     Производительность: от 1,5 до 4 тонн за 10 часов

10. Метод нагрева: электрическая сушка

Технологический процесс:
Станина пассивной размотки → Обезжириватель → Трехступенчатая гальваническая ванна → Регенерация раствора → Ванна холодной промывки → Ванна горячей промывки и сушки → Многониточная моталка (4 катушки)

 Описание оборудования:

Станина размотки:

1 комплект бессиловой станины для размотки с катушек

4 комплекта распределительных рам со шкивами (швеллер №8)

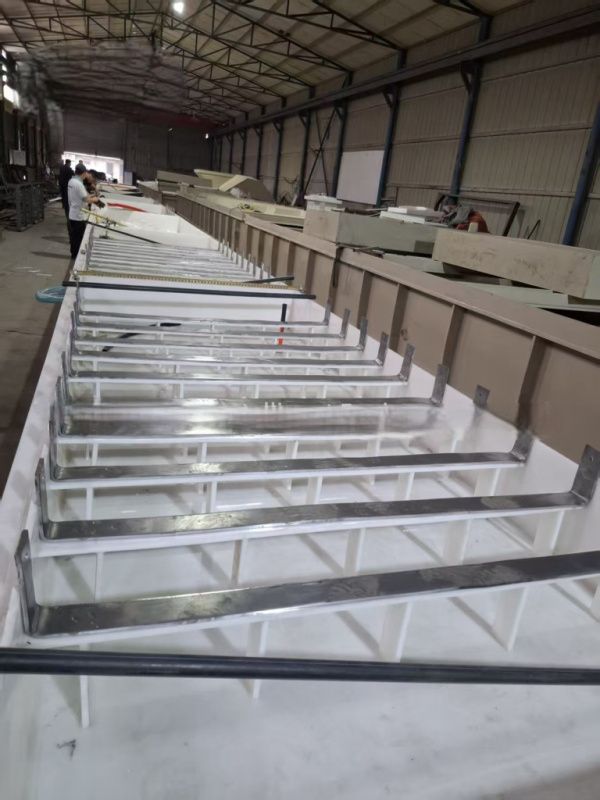

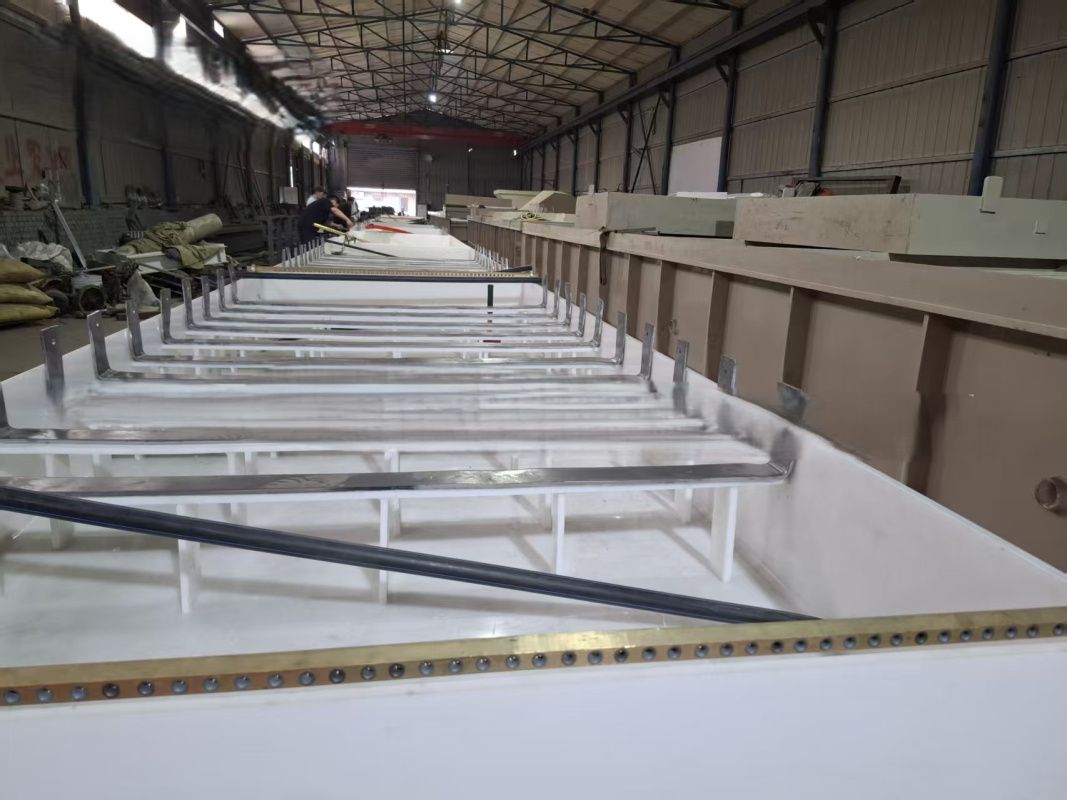

Электрогальваническое цинкование:

1.     Гальваническая ванна (сварная из белого полипропилена, толщина основной стенки 1,5 мм)

2.     Размеры: 3 м (длина) × 0,7 м (ширина) × 0,8 м (высота) × 3 комплекта

3.     Высокочастотный источник питания постоянного тока с воздушным охлаждением: 1 кА, 12 В × 2 шт.

4.     Медная шина: 5 мм × 50 мм × 12 м - 5 мм × 50 мм × 24 м

5.     Анодная пластина: 5 мм × 60 мм × 1 м × 30 шт.

6.     Медный стержень: Шестигранный медный стержень × 5 шт., включая оснастку (30)

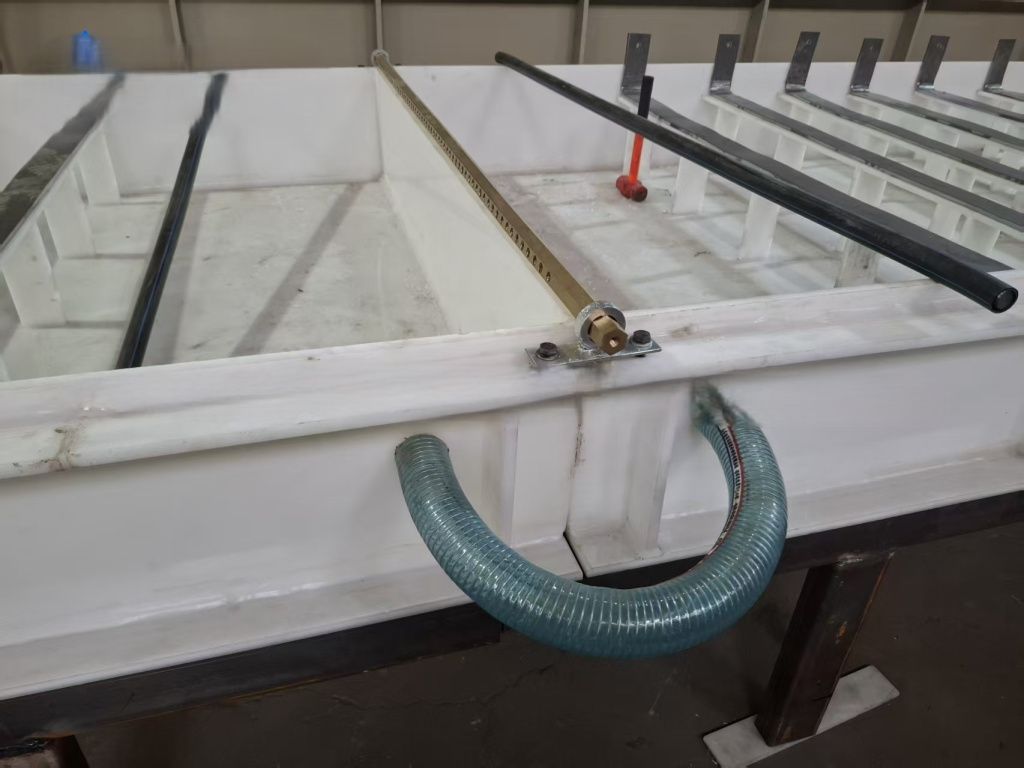

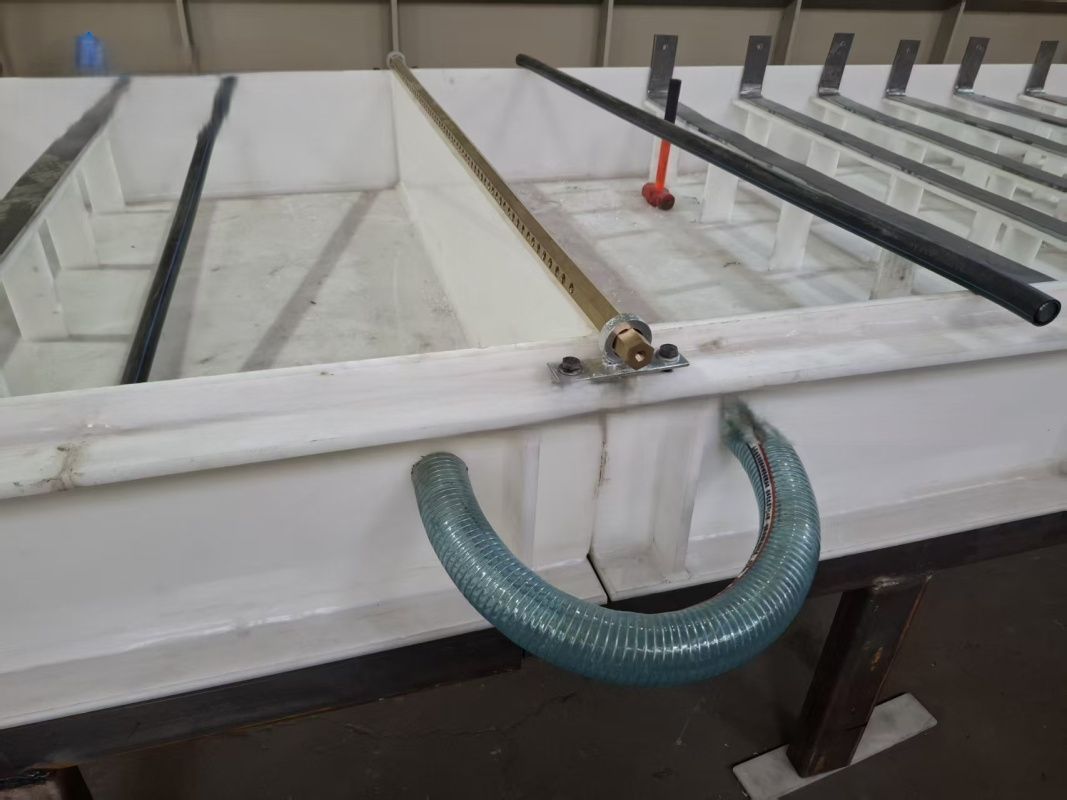

7.     1 комплект системных труб, керамических роликов, циркуляционных труб

8.     6 разделительных планок, 24 канавки 10×100, длина 0,4 м

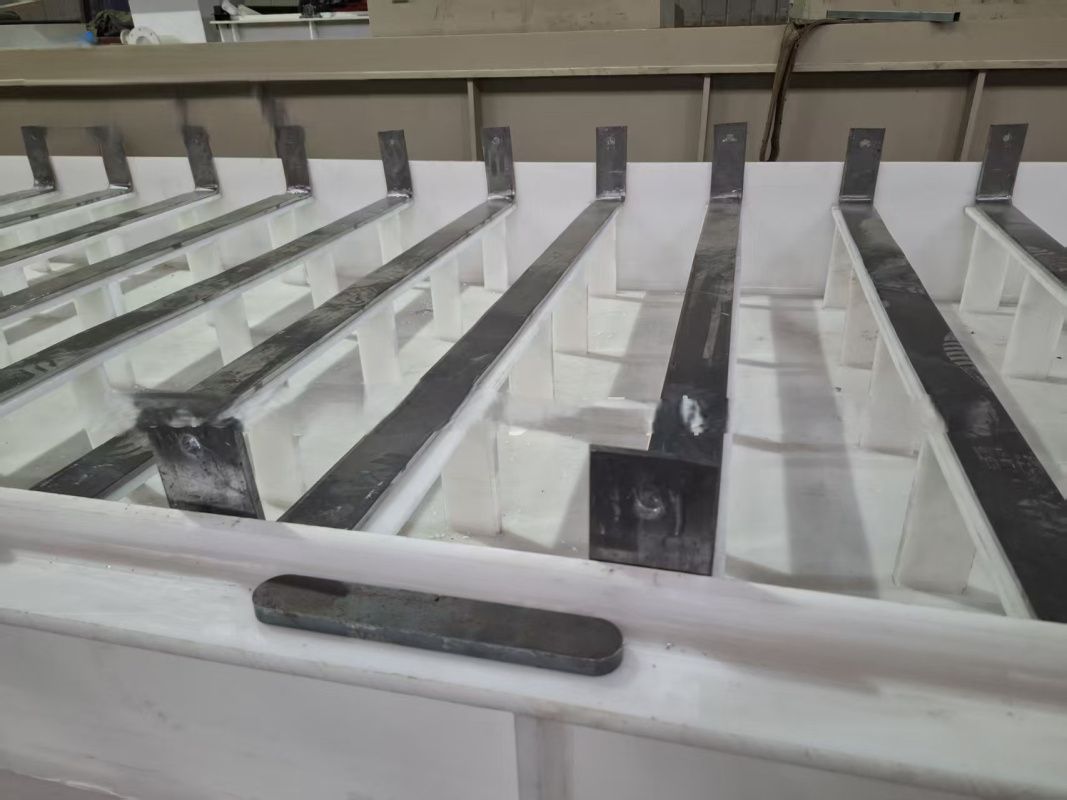

9.     Держатель цинкового анода из полипропилена, 30 комплектов (сварка из белого листа)

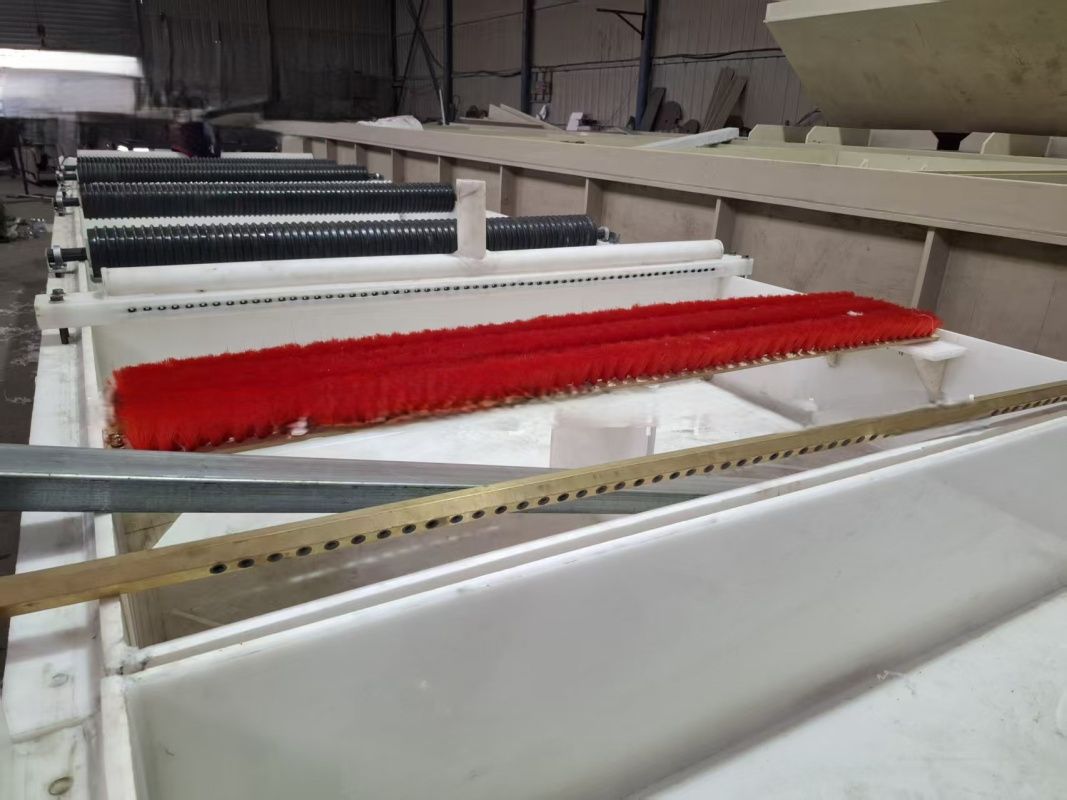

Ванна регенерации раствора + промывка водой:

1.     Размеры: длина 0,5 м, ширина 0,7 м, толщина 12 мм

2.     1 комплект воздушных ножей (4 формы)

3.     1 комплект высоконапорного вентилятора и 1 комплект воздушных ножей

Горячая промывка:

1.     Ванна горячей промывки (толщина стального листа 5 мм)

2.     Размеры: 1,5 м (длина) × 0,7 м (ширина) × 0,9 м (высота) × 1 комплект

3.     4 нагревательные трубки из нержавеющей стали

4.     1 термопара, 1 контроллер температуры, 1 контактор, 1 автоматический выключатель, 1 шкаф управления

Сушка:

1.     Размеры сушильной камеры: 2,7 м (длина) × 0,8 м (ширина) × 0,9 м (высота)

2.     12 нагревательных трубок, 1 контроллер температуры, 1 контактор, 1 шкаф управления

Многониточная моталка:

1.     Подача проволоки через литейную ванну на 550-мотальную машину, 4 головы, каркас из квадратной трубы 10 мм

2.     Двигатель 4 кВт, тяжелый частотный преобразователь, 4 комплекта редуктора 155

3.     Наружный диаметр мотальной рамы: 800 мм, внутренний диаметр: 450 мм, высота: 1,6 м
