Описание

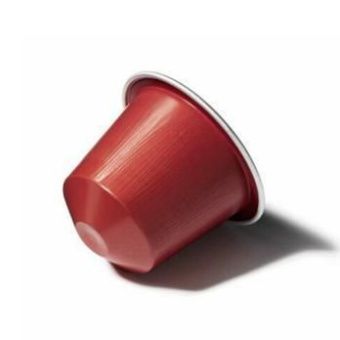

В стоимость входит пресс-форма с одной полостью (одна капсула за раз)
Состав линии:

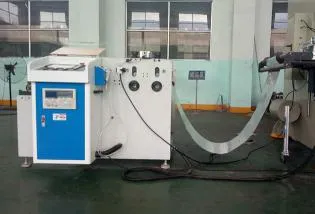

Разматыватель с системой подачи с ЧПУ
Параметры:
Максимальный диаметр катушки ≈1000 мм
Минимальный внутренний диаметр катушки ≈75-80 мм
Максимальная ширина рулона 750 мм
Максимальный вес рулона 500 кг
Скорость подачи 10-30 м/мин
Длина подачи 30-9999 мм
Точность подачи +/-0,2 мм
Мощность двигателя 2 кВт
Напряжение 380 В/ 220 В
Вес 1 Т
Размер 1200x1200x1100 мм (Д * Ш *В)
Основная особенность системы подачи:
Подающая машина - это автоматическое устройство подачи, которое является вспомогательным оборудованием для пресса. Машина может осуществлять автоматическое смазывание маслом, автоматическую подачу, функции автоматического отслеживания, которые автоматически обеспечивают подачу длиной от 30 до 9999 мм, обеспечивают точное позиционирование и широкий диапазон регулировки.
Устройство обладает такими характеристиками, как точность подачи, небольшие отходы материала, высокая эффективность, чистый внешний вид, небольшой размер и простота установки, простое управление и низкий уровень шума.
Пресс
Параметры
Номинальное усилие, КН 250
Рабочее положение [точка срабатывания мощности], мм 3,2
Ход ползуна, мм 70
Максимальная рабочая высота в закрытом положении: Мм 195
Количество ходов ползунка 60-140
Величина регулировки высоты установки Мм 50
Мощность главного двигателя (кВт) 3,7×4
Давление воздуха, Кг/см2 5-6
Габаритные размеры Мм 1280×850×2200
Общий вес, Т 2,1
Основные компоненты:
Шарикоподшипник American Ironwood
Сальник Japan NOK
Уплотнительное кольцо Japan NOK
Сцепление и тормоз Anhui Liyuan
Устройство для изменения частоты подачи электроэнергии Delta
Контактор Schneider
Реле Schneider
Сенсорный экран Taiwan Delta
Программируемый контроллер (ПЛК) Тайвань Delta
Регулировка угла наклона / индикация Delta
Световой индикатор Schneider
Устройство защиты от перегрузки Showa, Япония
Электромагнитный клапан и блок управления японского производства SMC
Основные рабочие характеристики
Конструкция корпуса отличается высокой жесткостью, для сварки используется высококачественная стальная пластина, а стабильность и надежность работы всего станка являются высокими за счет снижения внутренних напряжений:
- Точность обработки высокая, уровень шума низкий;
- Для направления используется симметричная шестигранная длинная направляющая блока скольжения, что обеспечивает высокую точность и стабильность работы.;
- Регулировка высоты пресс-формы является точной, безопасной, удобной и надежной;
- Коленчатый вал, шестерня, шатун и другие компоненты обладают высокими эксплуатационными характеристиками и долговечностью благодаря жесткому окислению, шлифовке и другой технологической обработке;
- Имеется автоматическая система смазки маслом, обеспечивающая удобство и точность для подачи масла; предусмотрена функция аварийной сигнализации маслопровода, обеспечивающая бесперебойную работу станка;
- Конструкция всего станка продумана таким образом, чтобы было удобно осуществлять автоматическое производство, снижать затраты и повышать эффективность;

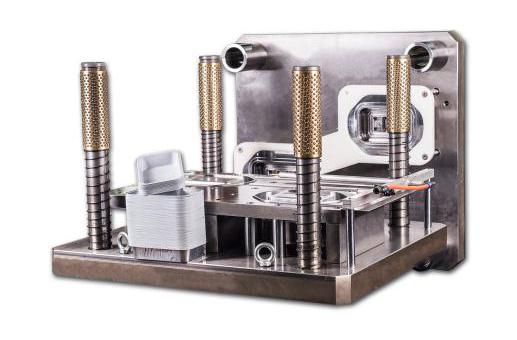

Пресс-форма:
Срок службы пресс-формы: 10000000 раз
