Описание
Станок включает:
Сервоприводная система разгрузки капсул
Вакуумная система подачи + система смешивания с буферным баком
Датчики и антистатическая система для капсул
Серво-шнековая система наполнения и смешивания с продувкой азотом
Станция трамбовки с азотной промывкой
Система резки и герметизации верхней уплотнительной пленки
Система обнаружения и приема крышек из фольги
Система двойного термосваривания
Система выпуска с системой опрокидывания и небольшим конвейером.
Система очистки поворотного стола Index
Система азотной промывки
Система очистки пресс-форм промышленным очистителем и система контроля азота
Пульт дистанционного управления
Опции:
Определение веса 1 комплект
Система дозирования ароматизатора 1 комплект
Технические параметры
Основной корпус машины и детали, контактирующие с пищевыми продуктами, изготовлены из нержавеющей стали марки 304, а остальные - из железа, алюминия, пластика и т.д.
Основная рама машины изготовлена из железа, окрашенного электростатическим способом
Материал для наполнения: Молотый кофе в порошке
Уплотнительный материал - фольга для запечатывания в рулоне
Производительность: 150 капсул в минуту
Способ наполнения: Серводвигатель, приводящий в движение шнек
Вес наполнителя: 5-5,5 г
Способ подачи: Вакуумный питатель + переходный бункер для буферного смешивания
Точность заполнения ±0,2 г
Источник питания 3 фазы 380 В 50/60 Гц 10 кВт
Давление сжатого воздуха (бар): 0,6Мпа-0,8Мпа
Сжатый воздух: 0,36 м3/мин
Расход азота (Нм3/ч): 10 Нм/3 часа, чистота азота 99,99%, давление 0,6МПа
Вес 1500 кг

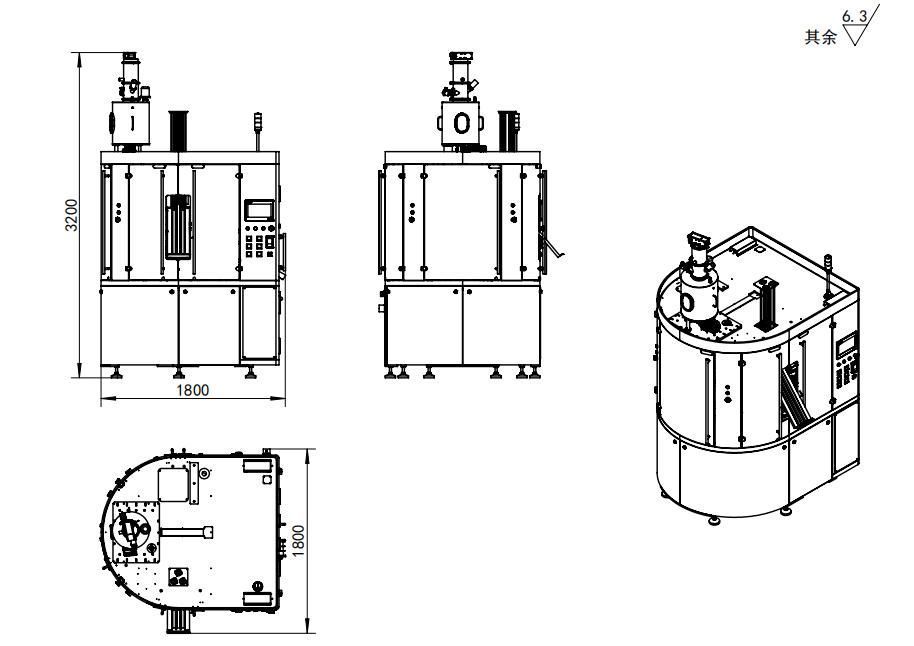

Размер: 1800 мм (Д) * 1800 мм (Ш) * 3200 мм (В)

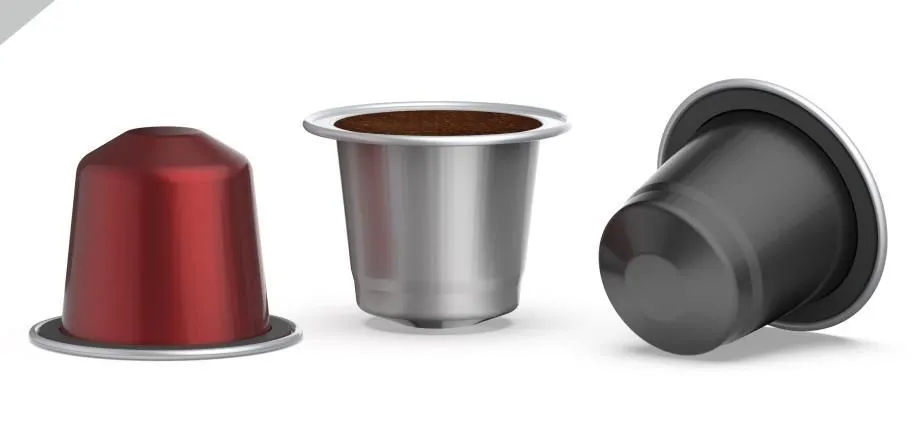

Кофейная капсула Nespresso, 5-6 г алюминия
Общие характеристики машины:
Конструкция с кулачковым механизмом обеспечивает большую стабильность и производительность
Защитная дверь с боковым открыванием, полное визуальное наблюдение, обслуживание машины без барьеров
Корпус машины и детали, контактирующие с материалом, изготовлены из пищевого материала SUS304
Все рабочие места можно выдвигать для более удобного обслуживания
Быстрая замена пресс-форм

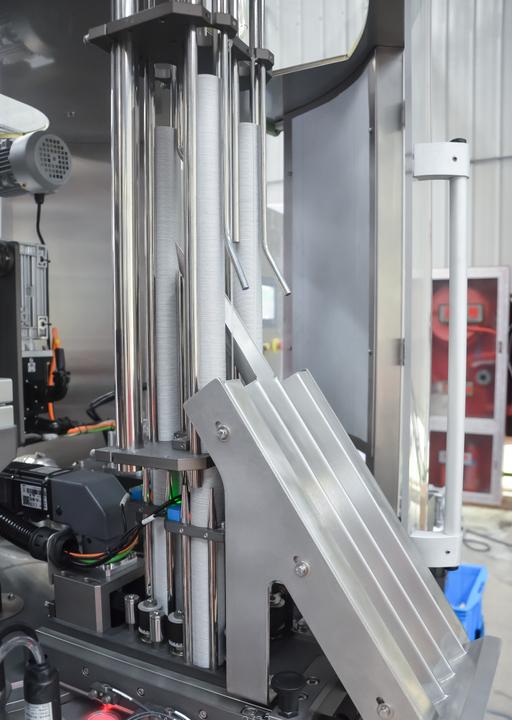

Вертикальная станция подачи капсул
С 3-полосной подачей капсул
С устройством управления серводвигателем, особенно подходит для алюминиевых капсул Nespresso.
С датчиком обнаружения утечки капсул. Устройство выдаст предупреждающий сигнал, если в трубочках для подачи капсул не окажется капсул.
Все устройство для разгрузки капсул можно извлечь наружу для удобства обслуживания и быстрой замены деталей пресс-форм.

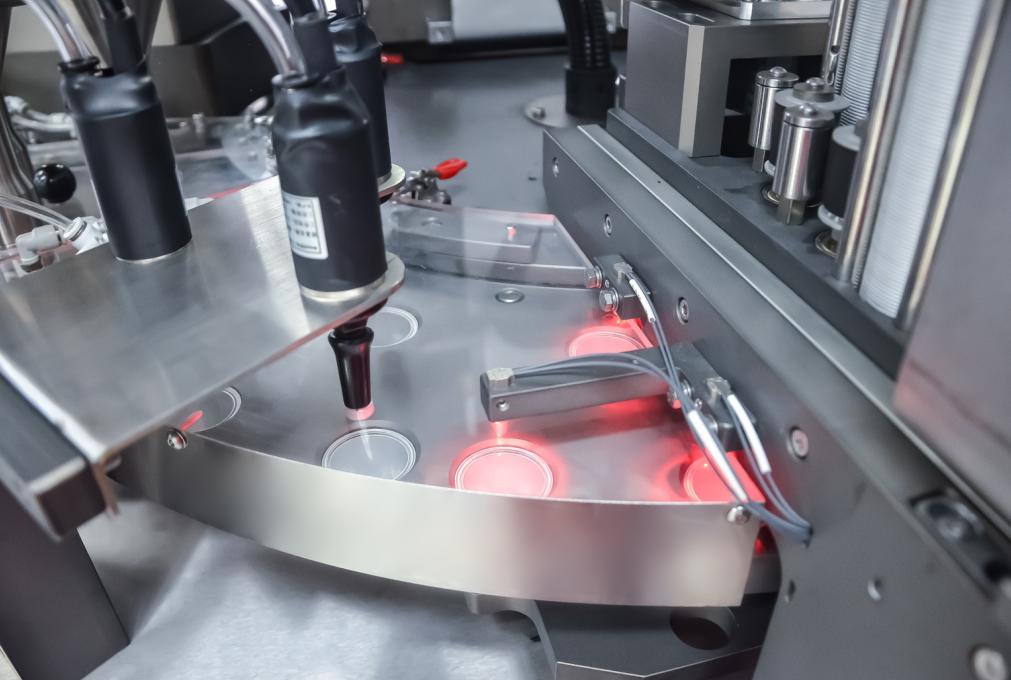

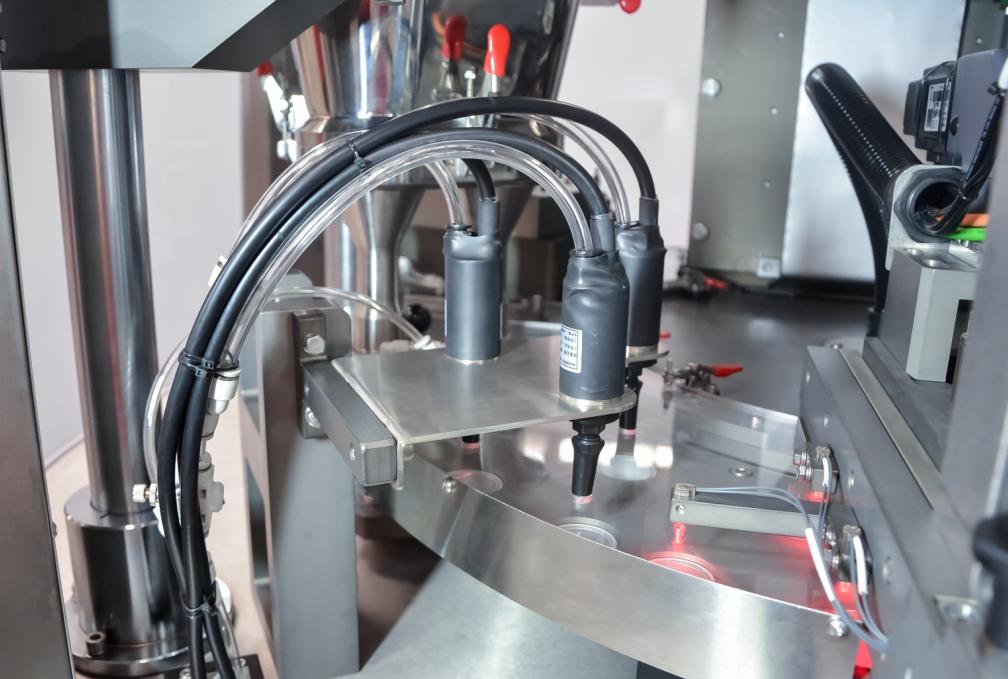

Датчики обнаружения капсул + антистатическое устройство
с фотоэлектрическими датчиками для обнаружения пустых капсул, отсутствия капсулы, отсутствия наполнения
При наличии других наборов капсул рядом с машиной, если на указательные формы машины попадет какой-либо посторонний предмет, машина подаст предупредительный сигнал и машина остановится.
С антистатическим устройством для устранения статического электричества

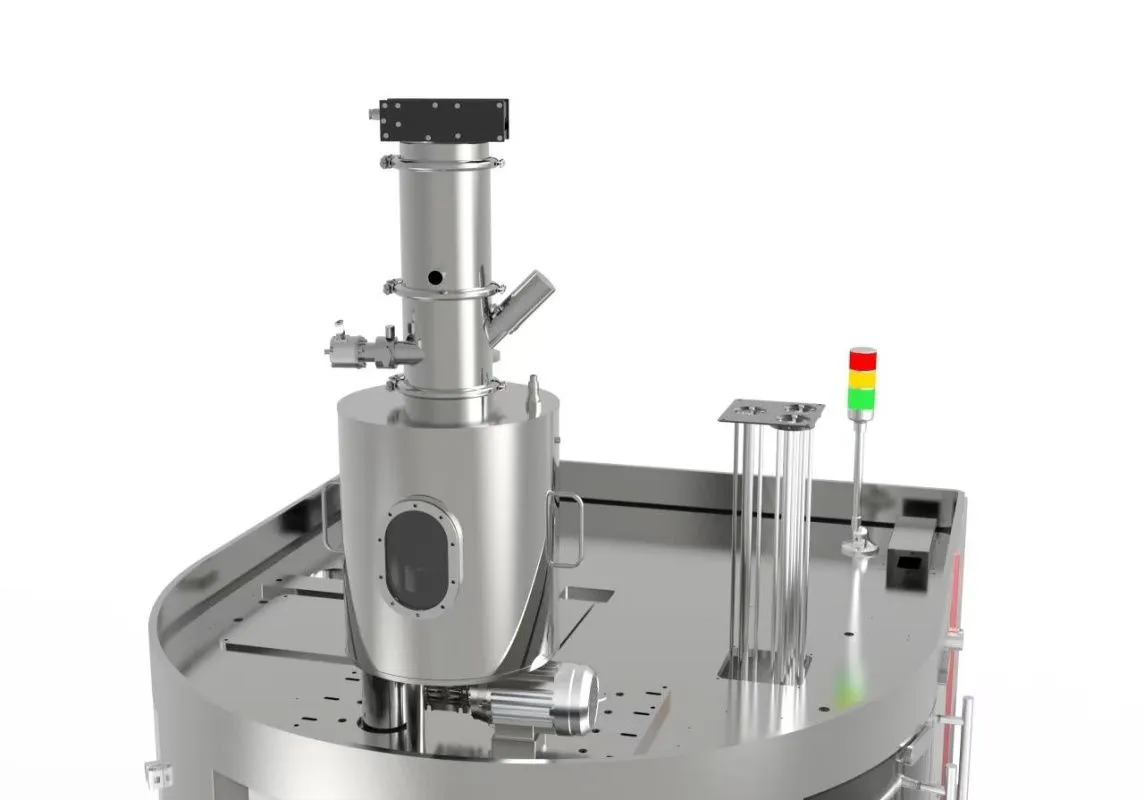

Вакуумная система подачи порошка
С бункером для смешивания в верхней части фасовочной машины для подачи порошка, который вмещает около 20 кг порошка
Бункер для смешивания с визуальным окном для проверки уровня порошка.
С помощью этого смесительного бункера порошок может подаваться в фасовочную машину с постоянным уровнем порошка для обеспечения наилучшей точности наполнения

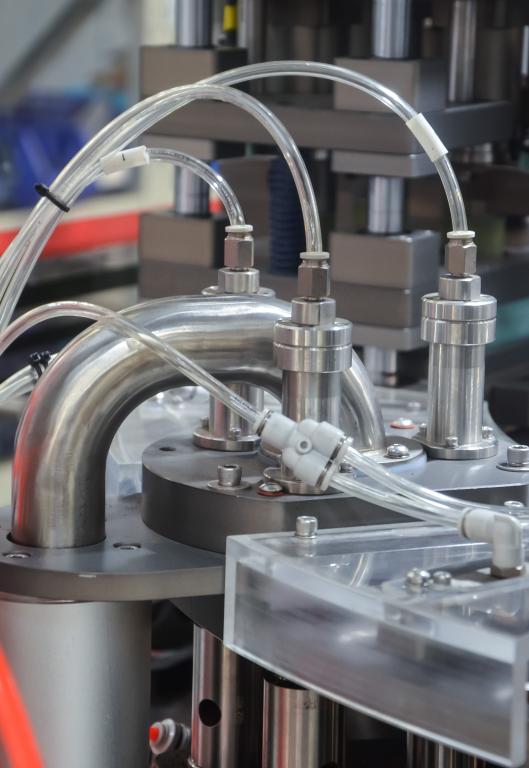

Система подачи азота и защищенное устройство
Используется органическое стекло для покрытия формы, от места подачи пустых капсул
до места запечатывания крышек, весь процесс промывается азотом.
Кроме того, бункер для порошка также оснащен входом для азота, что позволяет гарантировать, что кофе готовится в модифицированной атмосфере, что уменьшит остаточное содержание кислорода в каждой капсуле
Содержание кислорода ниже 1%, сохранит аромат кофе и увеличит срок его хранения.
Система контроля содержания азота

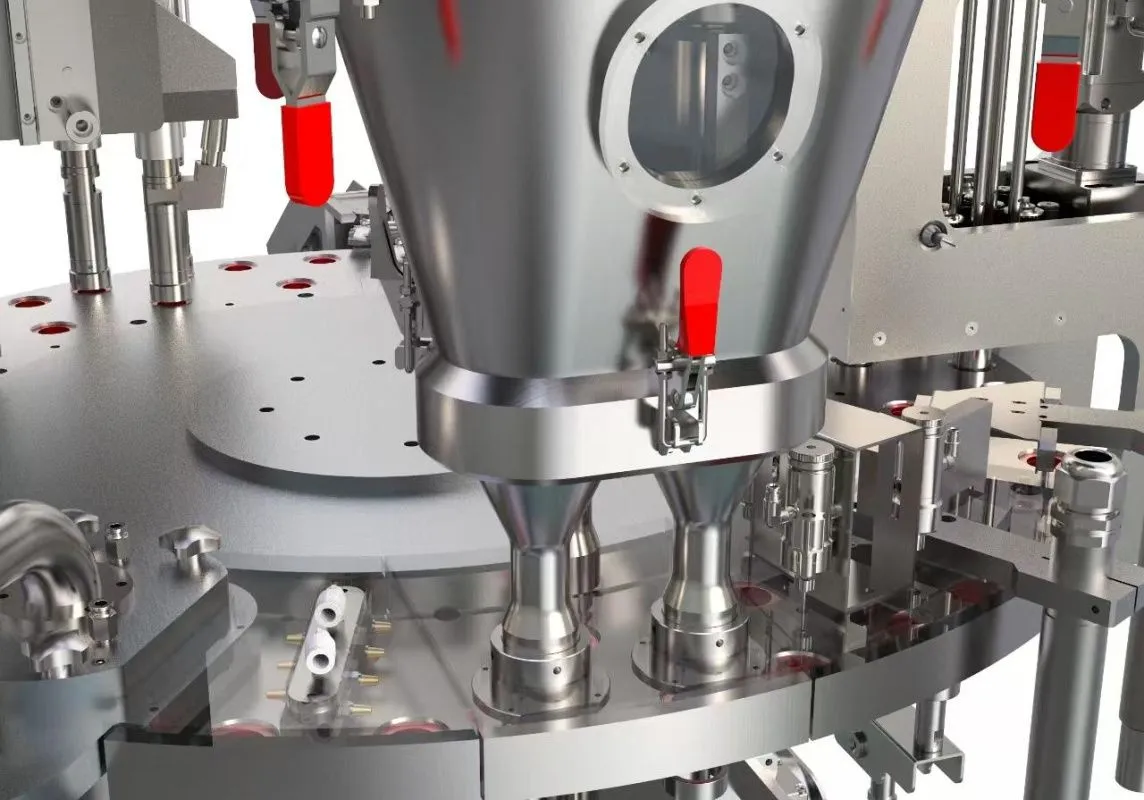

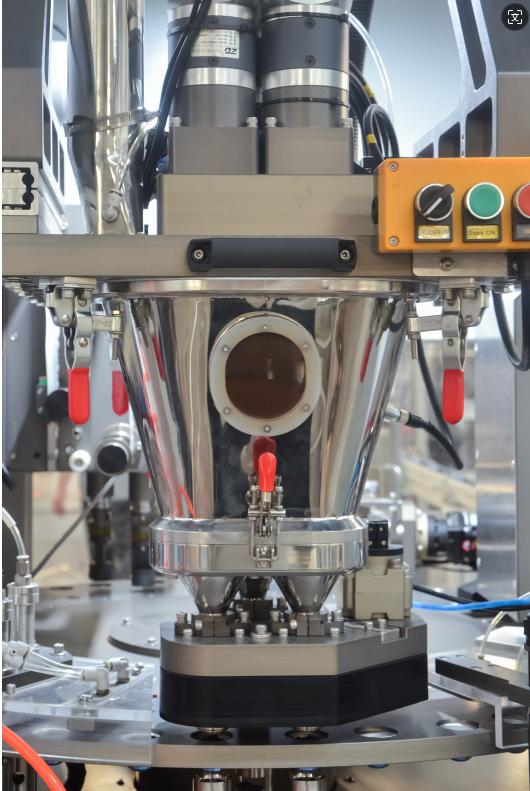

Система наполнения шнеком с сервоприводом
Высокочувствительный датчик уровня порошка в бункере для автоматической подачи порошка
Отдельные серводвигатели для перемешивания порошка и дозирования его в капсулы.
Быстросъемная система на шнеке и трубке для удобства очистки и обслуживания
Конструкция кулачкового механизма позволяет перемещать всю систему наполнения вниз к верхнему отверстию капсулы, чтобы избежать высыпания порошка наружу.
Вся система наполнения также может быть быстро снята снаружи для удобства очистки.
Трамбовочная станция
Состоит из 3-х подушечек из нержавеющей стали, подобранных по форме капсулы, с линейным / вращательным движением для равномерного разравнивания и прессования порошка.
Система трамбовки приводится в движение кулачковым механизмом
Отсосанный порошок поступает в наполнитель, чтобы избежать потери продукта.

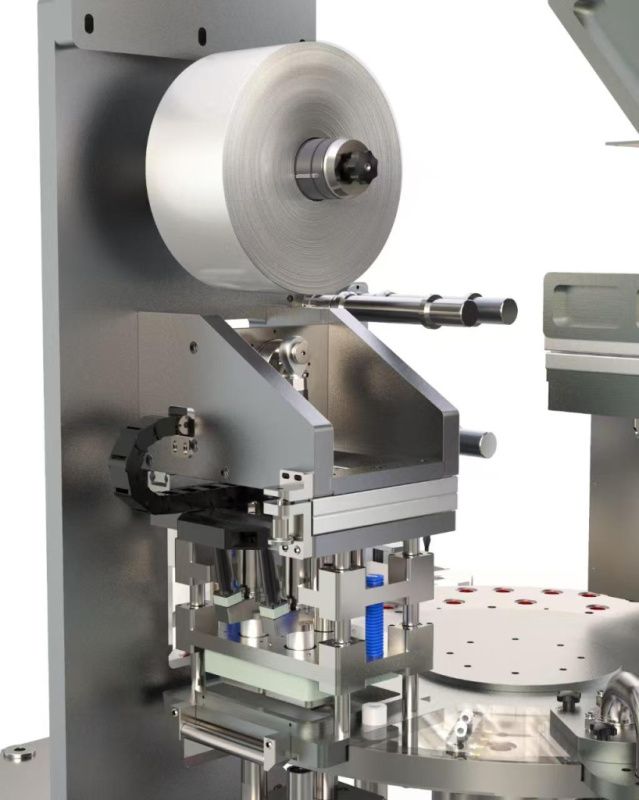

Станция штамповки и запечатывания рулонной пленки сверху
Направляющие валы доставляют фольгу на станцию штамповки и запечатывания
Асинхронный двигатель разматывает и перематывает фольгу, а серводвигатель перемещает фольгу
Конструкция кулачкового механизма приводит в движение всю систему штамповки и запечатывания
Передовые технологические режущие лезвия делают штамповку более аккуратной и красивой на вид
Температура уплотнительных прокладок постоянно регулируется охлаждающей жидкостью.
Все параметры уплотнения регулируются (время-давление-температура)
Система быстрого снятия для легкой очистки, обслуживания и замены

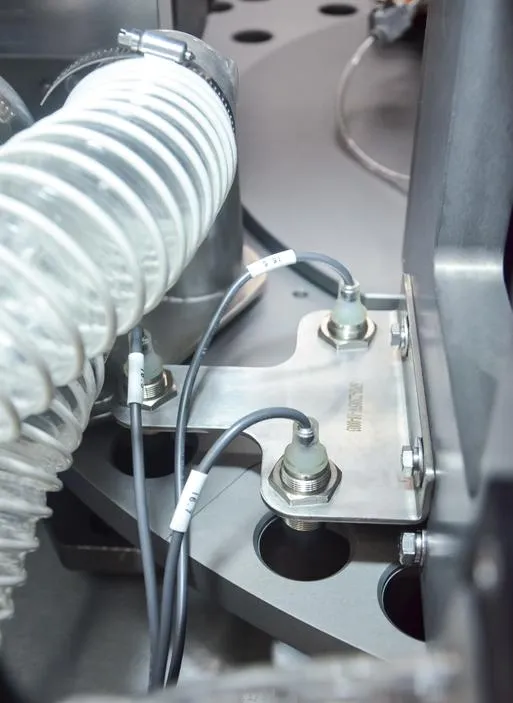

Фотоэлектрический датчик обнаружения
Датчик обнаружения фольги и система отбраковки веса
При наличии 3 датчиков обнаружения крышек из фольги и отсутствии крышек из фольги незапечатанные капсулы будут отбракованы.
При использовании прежней системы контроля веса капсулы с дефектами по весу не будут запечатаны и будут выбракованы из шлангов, что гарантирует, что вес готовых капсул находится в пределах допустимого значения и все готовые капсулы соответствуют требованиям по весу.

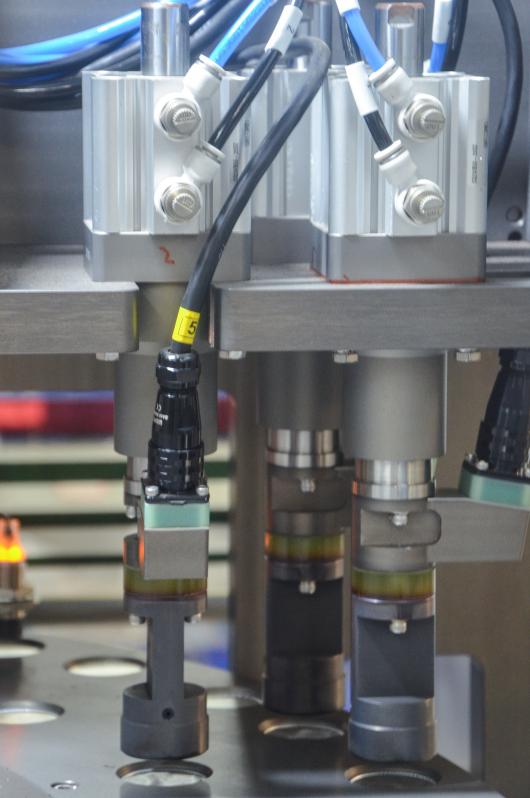

2-я станция термосваривания
Кулачковый механизм перемещает всю конструкцию
Уплотнительные прокладки, способные герметизировать фольгу для термосваривания любого типа. Их легко менять и чистить
Температура герметизации регулируется термопарой
Температура уплотнительных прокладок постоянно зависит от охлаждающей жидкости.
Все параметры уплотнения регулируются (время, давление, температура)

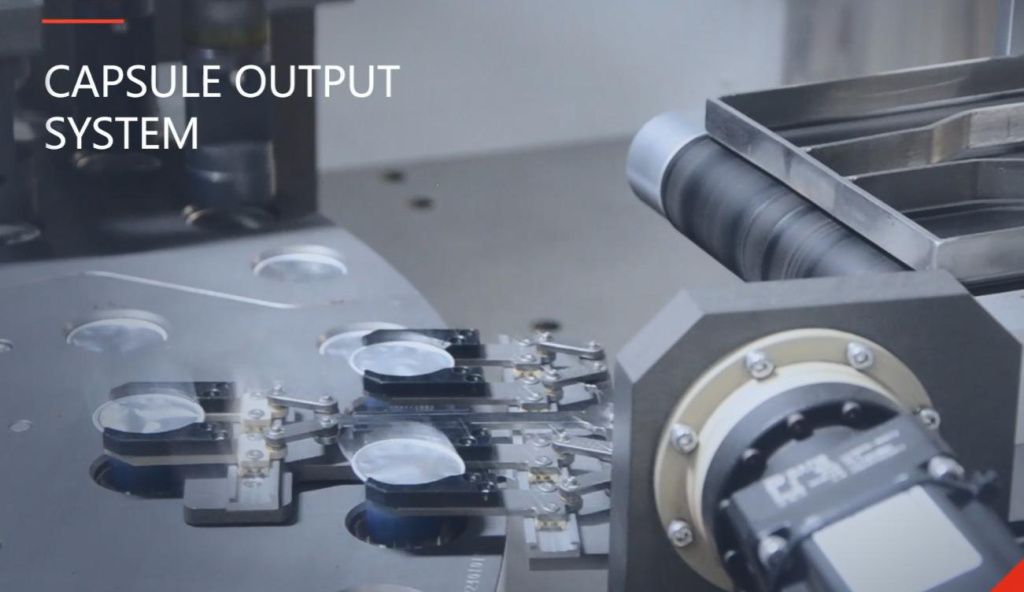

Выдача капсул
Рычаг выдачи, приводимый в действие серводвигателем, позволяет извлекать готовые капсулы из направляющих.
Специальные захваты позволяют аккуратно извлекать и размещать алюминиевые капсулы Nespresso, не повреждая капсулу.
Рамный конвейер из нержавеющей стали с пластиковой лентой

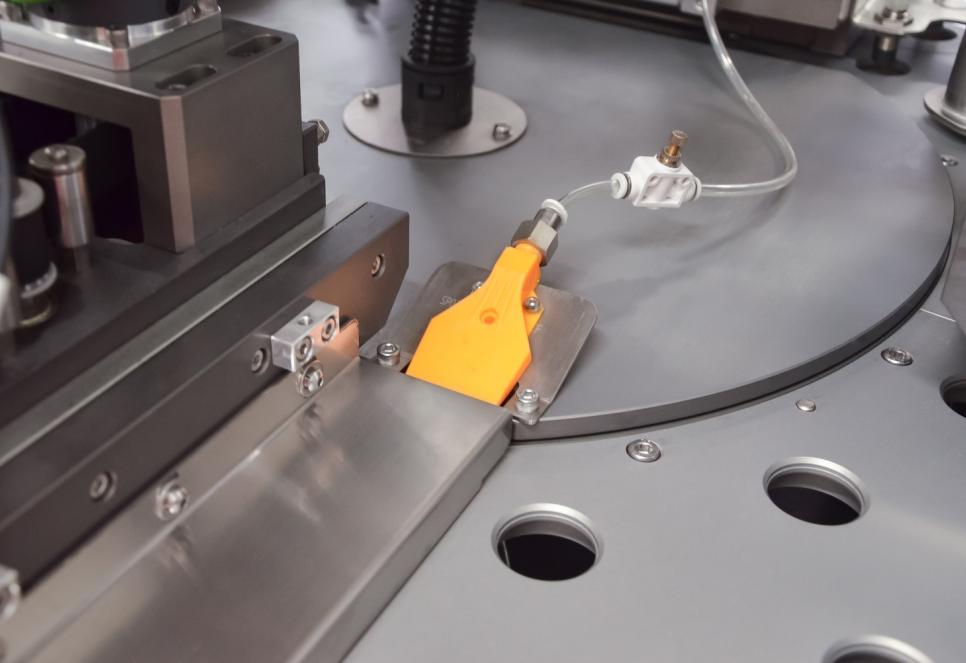

Система очистки индексного стола
Для очистки индексного поворотного стола используется мощная подача воздуха, что позволяет обеспечить чистоту индексного стола перед подачей следующей капсулы в систему подачи.
Основные компоненты:
Сальник Норвежская крона, Япония
Сальник каркасный NOK Япония
Планетарный редуктор Shimpo Япония
Радиальные шарикоподшипники NSK Япония
Серводвигатель, Schneider Франция
Глушитель SMC Япония
Фланцевый подшипник IGUS Германия
Плунжер MISUMI Япония
Консольный штифт MDF06-5-Y32-F19
Направляющая скольжения NADELLA Германия
ПЛК Schneider
15 дюймов сенсорный экран Schneider
Инвертор Schneider
серводвигатель и сервопривод Schneider
Бесконтактный выключатель Omron
Предохранитель давления SMC
Электромагнитный клапан SMC
Пневмоцилиндр SMC
Реле Schneider
Выключатель Schneider
Кнопок Schneider
Фотоэлектрические датчики Omron / SICK
Температурные датчики Omron
В стоимость включены пуско-наладочные работы
