Точность 5 мкм: Наносите даже самые мелкие QR-коды и штрихкоды
Описание

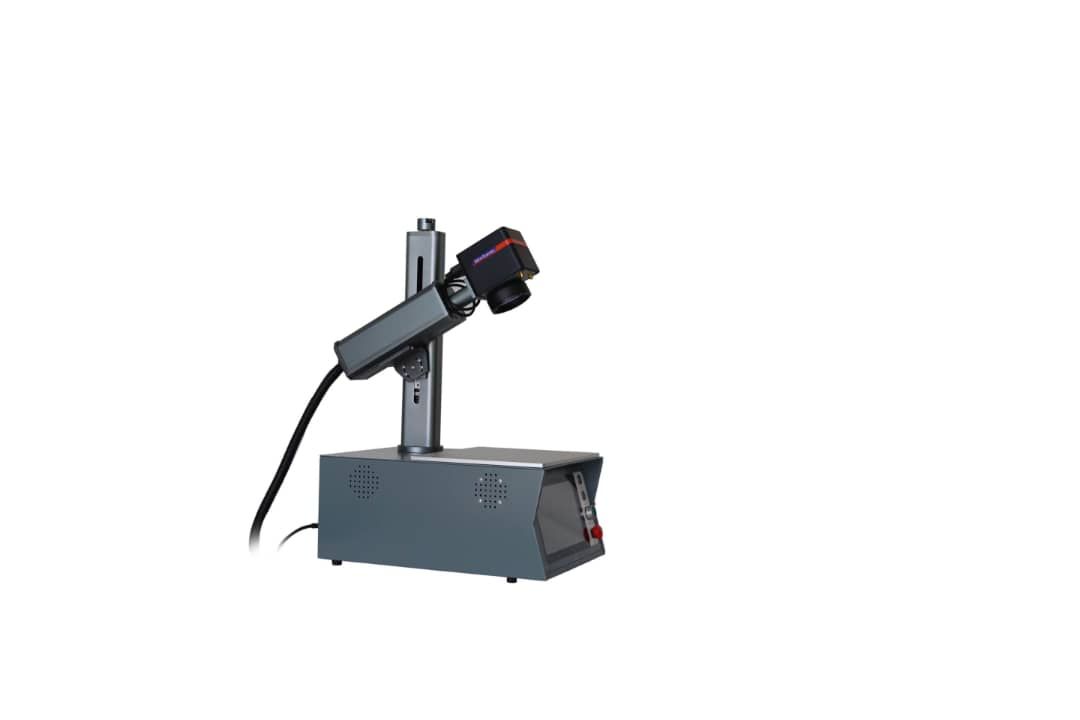

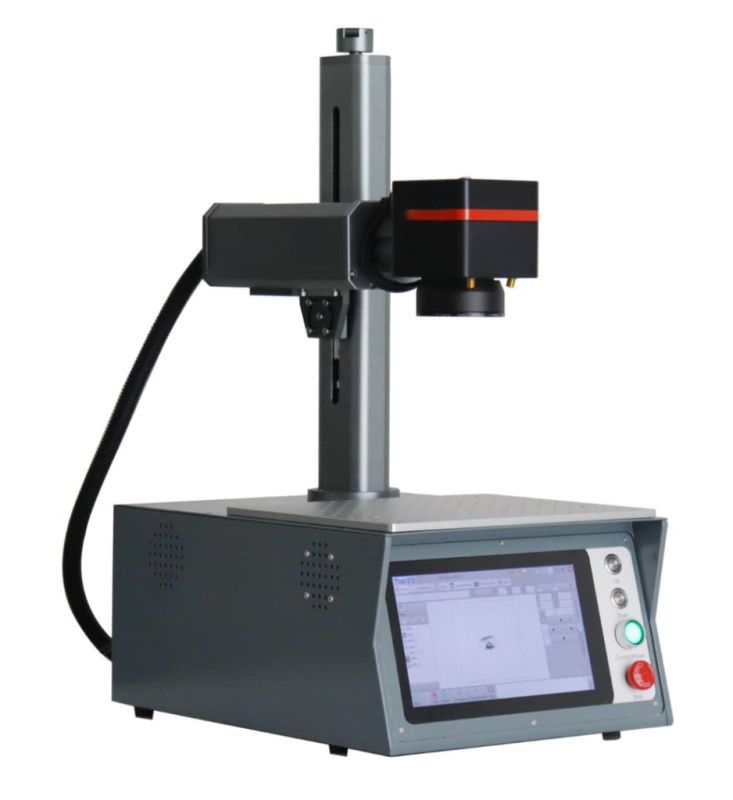

Настольный аппарат для лазерной гравировки, модель GR-98
Комплектация:
Волоконный лазерный маркиратор мощностью 20 Вт (фактическая измеренная мощность лазера составляет 22 Вт) с лазерным источником Raycus. Рабочее поле маркировки: 100мм x 100мм.
Вытяжной вентилятор / Система фильтрации дыма
Для удаления и очистки воздуха от пыли и дыма, образующихся в процессе маркировки
Поворотная оснастка / Ротационное устройство
Для маркировки круглых деталей; вращающаяся маркировка по окружности
Подробнее:
① Z-ось (Вертикальное перемещение): Маркировочная головка перемещается вверх/вниз с помощью электропривода автоматически на высоту до 460 мм.
② Высокоскоростная сканаторная головка: Укомплектована высокоскоростным гальванометром, что обеспечивает быструю маркировку и гравировку.
③ Система определения фокусного расстояния: Оснащена встроенной двойной красной лазерной указкой для точного наведения фокуса.
④ Калибровочная алюминиевая пластина: Используется для фиксации оснастки (кондукторов) при серийном производстве. Обеспечивает точное позиционирование деталей.
⑥ Встроенная система управления: Внутри дверцы расположена система управления всей машиной. Данная система управления имеет специальную конструкцию, продуманную компоновку компонентов, высокий уровень безопасности и стабильность работы.
⑦ Аварийная остановка (Emergency Stop): Во время работы, в случае возникновения нештатной ситуации, машину можно быстро остановить, нажав кнопку аварийной остановки.
⑧ Выключатель лазерного генератора: Ключ-переключатель используется для включения/выключения лазерного генератора.
⑨ Главный выключатель питания: Управляет подачей основного электропитания. Только после его включения можно запускать лазерный генератор. Такая конструкция повышает безопасность и защищает оборудование.
⑩ Встроенная промышленная сенсорная панель: Интегрирована сенсорная панель управления. Конструкция с сенсорным экраном очень компактна, проста в управлении и обладает многофункциональностью.
Характеристики:
|
Средняя мощность лазера |
20 Вт (опционально: 30 Вт, 50 Вт, 60 Вт) |
|
Срок службы лазерного источника |
100 000 часов (теоретические данные) |
|
Длина волоконного кабеля |
2,5 м |
|
Охлаждение |
Встроенное воздушное |
|
Длина волны излучения |
1064 нм |
|
Качество луча |
1,0 M² |
|
Энергия импульса |
0,8 усл. ед. |
|
Длительность импульса |
2–350 нс |
|
Частота повторения импульсов |
регулируемая, ≤1–400 кГц |
|
Глубина маркировки |
0,01–1,0 мм (регулируется в зависимости от мощности, скорости и материала) |
|
Скорость маркировки |
регулируемая, 100–7000 мм/с |
|
Минимальная ширина линии |
0,03 мм |
|
Минимальный размер символа |
1 мм |
|
Повторяющаяся точность |
±0,005 мм |
|
Стандартная область маркировки |
110×110 мм, 160×160 мм |
|
Фокусное расстояние |
Зависит от требований к области маркировки |
|
Потребляемая мощность |
≤500 Вт |
|
Требования к электропитанию |
AC220В/110В (±10%), 50 Гц (±10%), 10А |
|
Рабочая температура |
от –10°C до +35°C |
|
Влажность |
5–75% |
|
Поддерживаемые ОС |
Win7, Win8, Win10, Win XP |
|
Оперативная память (RAM) |
2 ГБ – 16 ГБ |
|
Жесткий диск (HDD) |
500 ГБ |
|
Форматы файлов для маркировки |
Векторные: ai, plt, dxf, jpc, svg, bot, dat; |
|
Интерфейсы связи |
USB, 223, IO, подключение к MES-системе по TCP, Ethernet-порт |
|
Подключение к компьютеру |
USB 2.0 |
|
Нагрузка на стол |
30 кг |
|
Программное обеспечение |
ThexX9 |

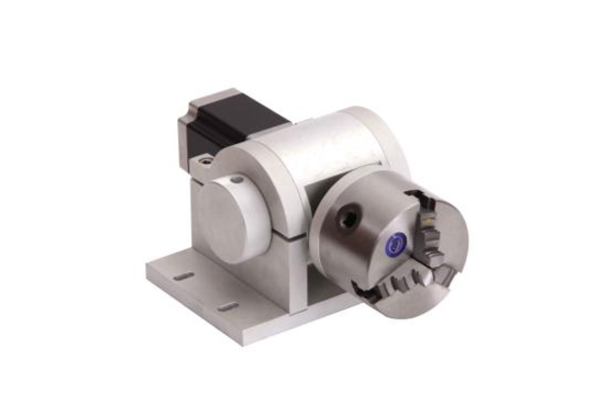

Поворотное устройство (Ротационная оснастка)
Поворотное устройство позволяет клиентам маркировать круглые материалы за счёт вращения. При маркировке круглых деталей устройство зажимает заготовку и вращает её в процессе нанесения маркировки.

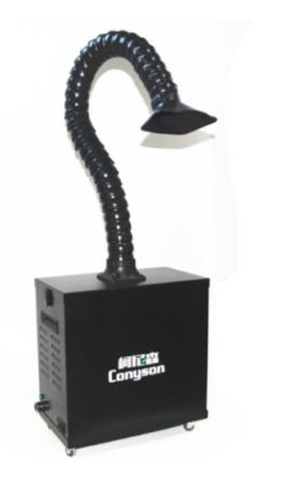

Вытяжка для дыма и запахов (Система вентиляции)
Обычно во время работы любого волоконного лазерного маркера образуется дым и пыль. Для защиты оператора от вдыхания дыма и пылевых— вытяжка для дыма. Это устройство в основном используется для поглощения дыма и пыли во работы маркировочного аппарата, а также для очистки воздуха от загрязнений.
Размеры станка (см): 51 × 45 × 59 см
Вес нетто (кг): 33 кг
Волоконные лазерные маркираторы применяются в самых разных областях, включая маркировку:
Ювелирных изделий (золото, серебро, алмазы);
Медицинских инструментов и упаковки для фармацевтики;
Пищевой упаковки, табачной продукции, пива и напитков;
Медицинского оборудования, часов и стеклянных изделий;
Автомобильных компонентов, пластиковых и бумажных материалов;
Электронных компонентов и золотых слитков;
Авиационной и космической промышленности, взрывобезопасных материалов.
В стоимость не включены пуско-наладочные работы.
