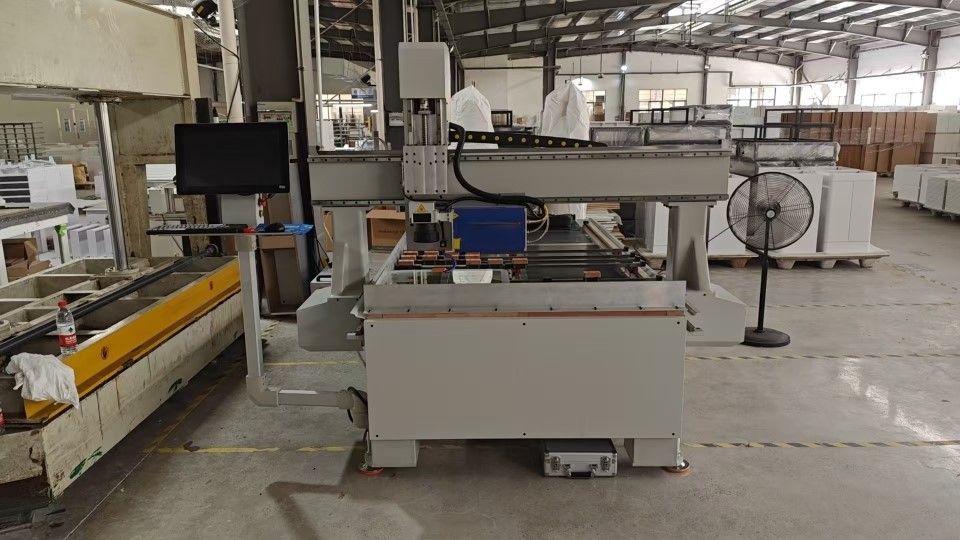

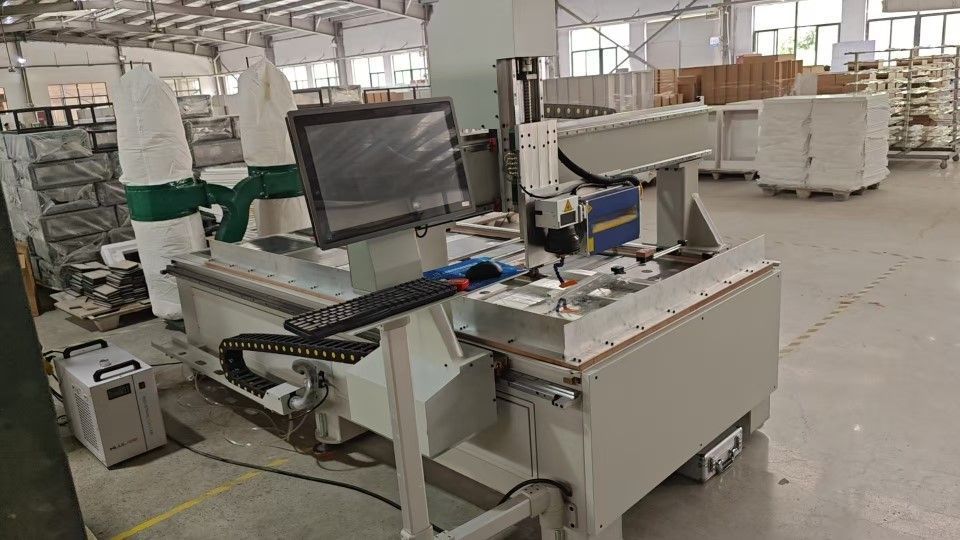

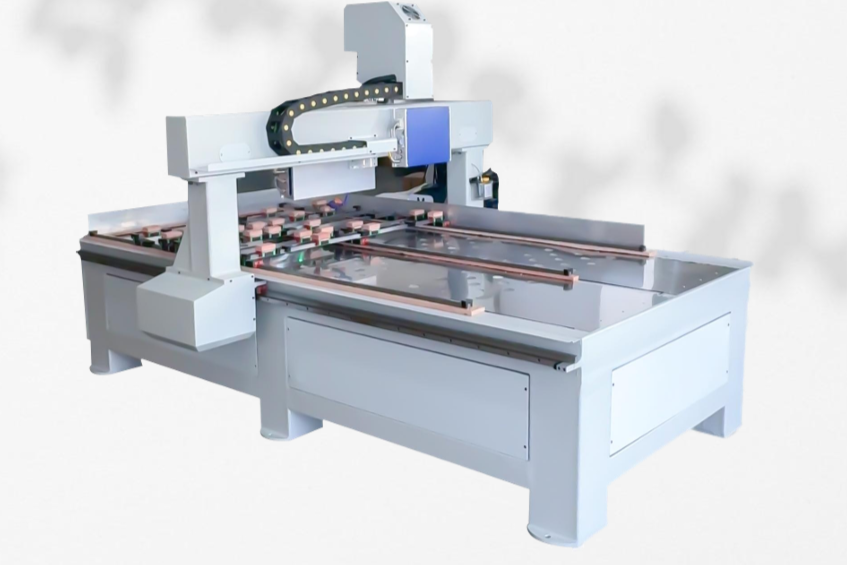

Станок для лазерной декоративной маркировки на зеркалах, стекле, модель SK120W

Комплектация:

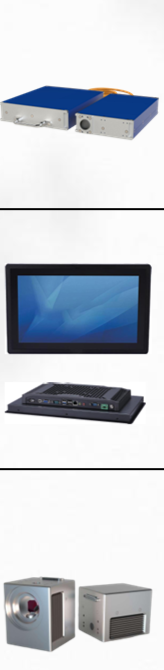

1.     Средняя мощность ≥ 120 Вт, пиковая мощность более 100 кВт

2.     Регулируемая длительность импульса: 4–50 нс

3.     Регулируемый диапазон частоты: 1–4000 кГц

4.     Водяное охлаждение, отличная устойчивость к обратным отражениям, не требует обслуживания

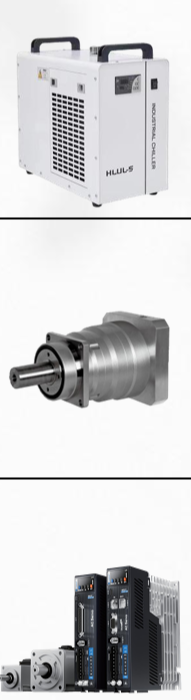

1.     Использует соленоидный клапан для регулирования холодопроизводительности компрессора;

2.     Оснащен функцией подогрева для обеспечения стабильной работы при низкой температуре окружающей среды

1.     Передняя панель изготовлена из алюминиевого сплава (листовой металл). Обладает превосходной виброустойчивостью и ударопрочностью.

2.     Уникальный корпус из алюминиевого сплава, обеспечивает полностью бесшумную и эффективную теплоотдачу.

3.     Защита передней панели соответствует уровню IP65.

4.     Ресурс сенсорного экрана (одноточечное касание) превышает 36 миллионов нажатий.

1.     В качестве основных подшипников используются высокожёсткие шарикоподшипники. Обеспечивают максимальный выходной крутящий момент при компактных и прочных габаритах.

2.     Длительный срок службы благодаря использованию высококачественной смазки с высокой прочностью и низким износом. Герметичная конструкция не требует замены и длительного обслуживания (20 000 часов).

3.     Применяются подшипники малого и большого диаметра, фланец выходного вала стандартизирован. Компактная конструкция — значительный прорыв в дизайне.

1.     Апертура: 14 мм

2.     Типичный угол сканирования: 0.35 рад

3.     Повторяемость: 8 мкрад

4.     Скорость маркировки: 8000 мм/с

Мощность в диапазоне 50 Вт – 7.5 кВт. Поддерживает протокол связи Modbus, позволяет организовывать сетевую работу нескольких сервоприводов по шине RS485. Обеспечивает высокую точность управления скоростью и положением. Обладает характеристиками долговечности, низкого уровня шума и отсутствия электромагнитных помех.

Изготовлены из высококачественной стали, прошедшей криогенную обработку. Высокая жесткость, четырехсторонняя равнозначная нагрузка, конструкция с возможностью автоматической самокомпенсации, что обеспечивает длительное сохранение точности. Высокая точность позиционирования, отличная повторяемость, плавность хода и низкий уровень шума.

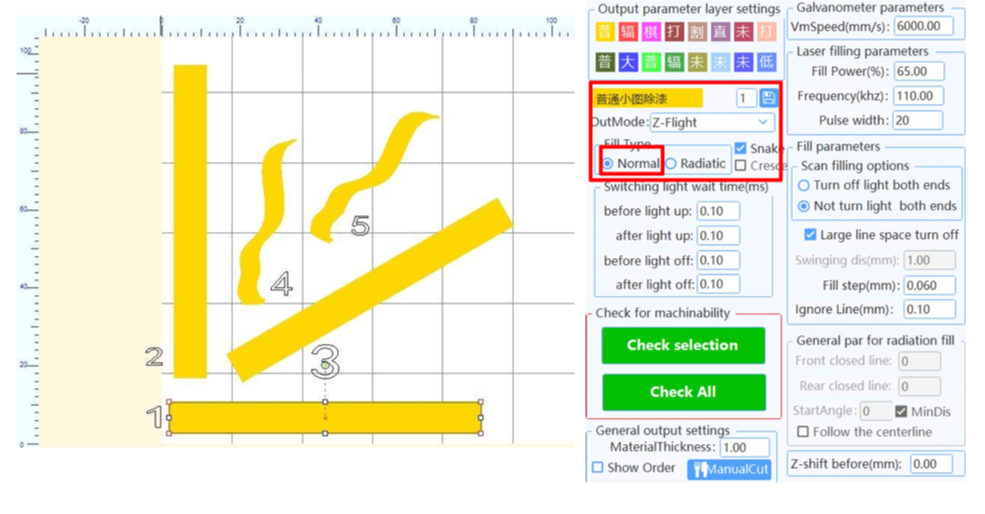

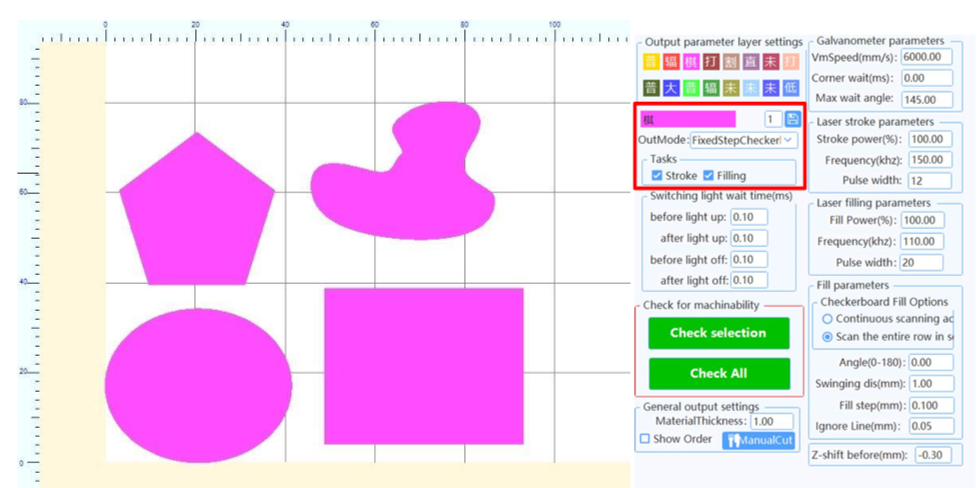

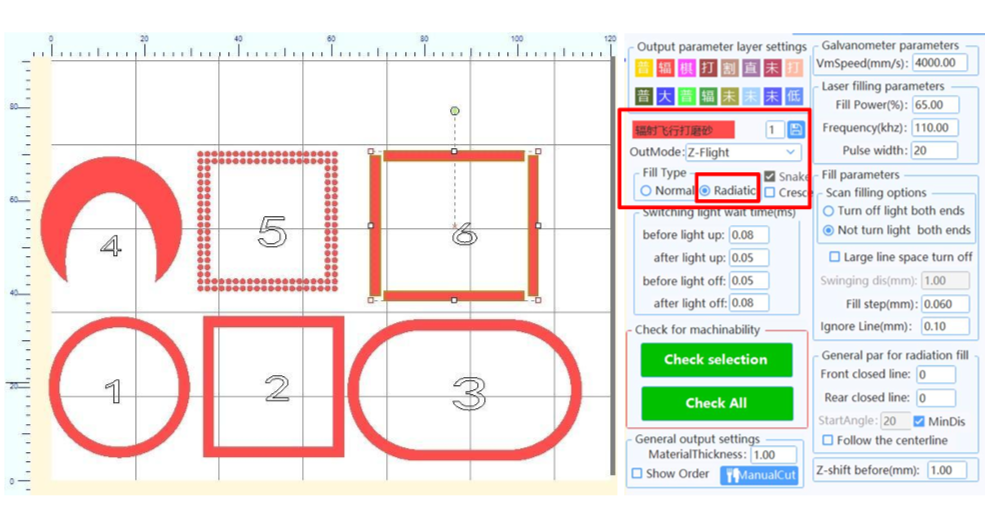

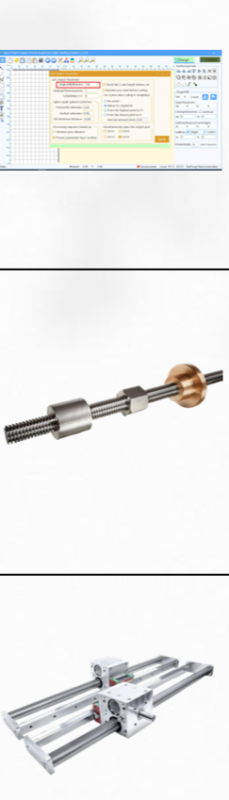

Данная система управления разработана самостоятельно и отличается от традиционных систем для маркировочных станков. Обладает стабильной производительностью и простотой в эксплуатации. Позволяет свободно проектировать обрабатываемую графику. Поддерживается формат DXF, обработка переменного текста с гибким выбором шрифтов, возможность изменения текста в реальном времени во время обработки, а также прямое динамическое чтение и запись текстовых файлов и файлов Excel. Открытая функция поддержки нескольких языков позволяет легко работать с различными языками.

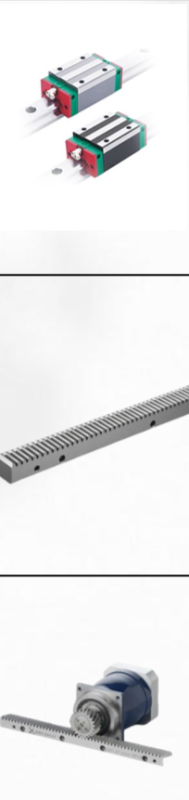

Зубчатая рейка изготовлена с применением технологии высокоточного механического производства, что гарантирует точность формы зубьев и позволяет добиться точной линейной передачи движения при зацеплении с шестерней.

Ходовой винт и гайка точно спроектированы для обеспечения плавной передачи. Они способны выдерживать значительные осевые нагрузки, особенно в условиях низких скоростей и высокого крутящего момента.

Высокоточная передача посредством направляющей рейки обеспечивает точность резки, большую грузоподъемность, высокую точность передачи (до 0.05 мм) и высокую скорость передачи.

Позволяют осуществлять высокоточное линейное движение, обладают высоким КПД передачи и способны эффективно преобразовывать энергию в линейное движение, сокращая потери энергии.



Область применения

Бесконтактная обработка, что в максимальной степени сохраняет исходную точность поверхности заготовки. Подходит для гравировки различных материалов, обеспечивая четкие, эстетичные и долговечные метки.

Стандарты монтажа электрических цепей

Оптимизированная компоновка цепей, удобная для идентификации. Используется высокостабильный трехфазный трансформатор для преобразования 380В в трехфазные 220В, обеспечивающий стабильное выходное напряжение.

Шарико-винтовая передача (ШВП)

Коэффициент полезного действия шарико-винтовой передачи выше, чем у традиционных систем с винтовой передачей, благодаря значительному снижению трения. Качение шариков заменяет скользящее трение, что уменьшает потери энергии. КПД передачи может превышать 90%, что особенно подходит для применений с высокими требованиями к точности.

Станина (каркас) машины

1.     После процесса термообработки проводится процедура снятия внутренних напряжений;

2.     Основание каждой станины выдерживается в течение 30–45 дней перед проведением точной механической обработки, чтобы обеспечить полное высвобождение внутренних напряжений;

3.     Погрешность параллельности после обработки составляет менее 0,03 мм;

4.     Максимальная нагрузка, которую станина может выдержать на металлической плите, составляет 900 кг.

Характеристики:

Параметр / Компонент	Значение / Модель	Параметр / Компонент	Значение / Модель
Лазерный источник	GuoShun / JPT	Мощность лазера	120 Вт
Точность обработки лазером	≤ ±0.02 мм	Рабочая зона	1300 мм * 2500 мм
Длина волны лазера	1064 нм	Двигатель и драйвер	Сервомотор Leadshine 750 Вт и драйвер
Промышленный чиллер	HuanLi	Пылеуловитель	Пылеуловитель 220В 3 кВт
Редуктор	Shimo (Япония)	Направляющая	Направляющая Hiwin
Реечная передача	Шестерня и рейка (с системой автоматической смазки)	Программное обеспечение	Система пескоструйной обработки AOGEO
Скорость маркировки	≤ 12000 мм/с	Повторяемость	±0.002 мм
Поддерживаемые форматы	Текст, буквы, цифры, штрих-коды, QR-коды, графика и т.д.	Позиционирование	Совмещение по красному лучу и фокусировка
Гальванометр (сканатор)	Высокоскоростной гальванометр	Минимальный размер знака	0.15 мм
Оси XYZ	Портал (XYZ)	Способ охлаждения	Водяное
Рабочая температура	от -10℃ до +45℃	Рабочая влажность	5-95%
Требуемое питание	AC220В±5% 50Гц/60Гц 1 фаза	Суммарная мощность	≤ 4.5 кВт
Габариты машины	2140 мм * 3040 мм * 1890 мм	Вес нетто	850 кг



В стоимость включены пуско-наладочные работы.
