Описание

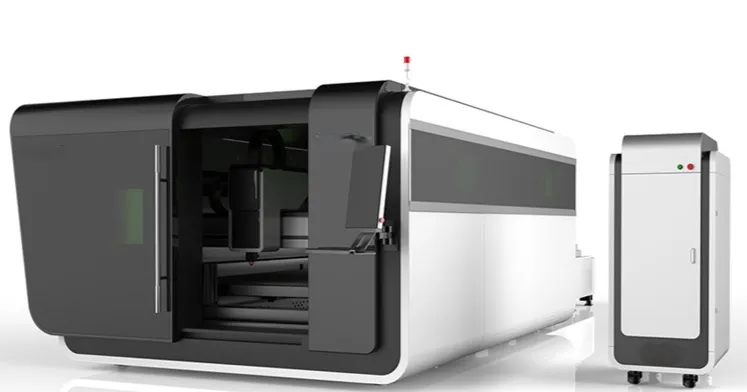

Оптоволоконный лазерный металлорежущий станок со сменным столом, модель 6 Квт
Технические параметры:
Рабочее поле: 3000*1500мм
Лазерный источник: Raycus 6квт CE
Лазерная режущая голова: Raytools с автофокусом
Зубчатая рейка: YYC/APEX (Тайвань)
Направляющие: Hiwin/DTX
Серводвигатель Inovance
Контрольная система: Cypсut
Редуктор: Motoreducer (Франция)
C функцией видео-наблюдения
C функцией защиты головки от столкновения
Чиллер: S&A/Hanli
Стабилизатор напряжения включен 80KVA включен.
Вентилятор в комплекте
Компрессор:
Давление –до 1.6MPA
Мощность – 22 Квт
Особенности:

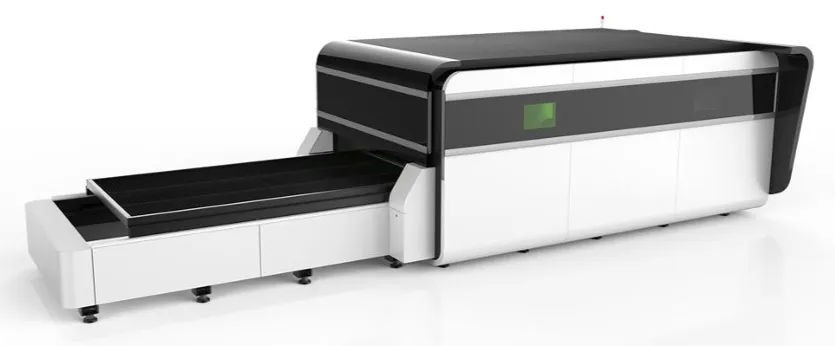

1. Данный станок оснащен двумя столами. Когда обработка металла выполняется на одном столе, на другом столе можно производить загрузку и разгрузку материалов. Смена столов занимает 15 секунд, что позволяет повысить производительность.
2. Для изготовления станины применялась термическая обработка при 600 °C, последующее охлаждение в печи в течение 24 часов, чистовая обработка на продольно-фрезерном станке с подвижным порталом и прецизионная сварка в среде CO₂. Это исключает деформацию станка на протяжении 20 лет эксплуатации.

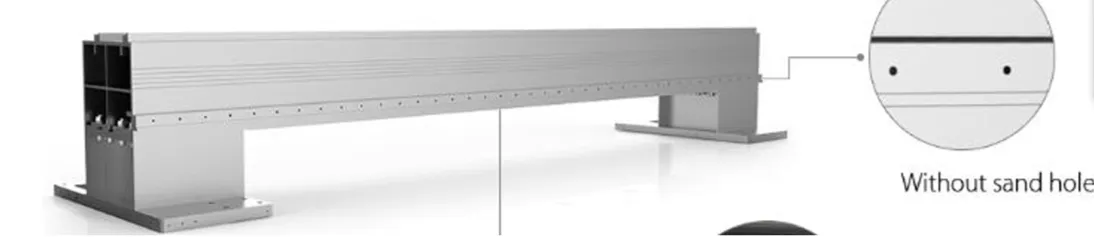

3. Портал оси X изготовлен из авиационного алюминия. Формообразование выполняется на прессе усилием 4300 т. Портал из алюминия легче и обеспечивает более высокую скорость перемещения по сравнению со стальным. Прочность материала повышена за счет использования авиационного алюминия категории T6 — наиболее прочного и жесткого алюминиевого сплава. Дополнительно выполнено оксидирование. Портал из авиационного алюминия обладает рядом преимуществ: высокая вязкость, малый вес, коррозионная стойкость, устойчивость к окислению, низкая плотность, что позволяет значительно увеличить скорость обработки.
4. Данный станок обеспечивает высокую скорость и эффективность при резке тонких листов. Скорость резки металла достигает нескольких десятков метров в минуту.
5. Для трансмиссии используются импортные направляющие Hiwin/DTX (35 мм) и оригинальные тайваньские зубчатые рейки YYC/Apex. Привод осуществляется оригинальными серводвигателями Inovance. Холостая скорость составляет 100 м/мин, обеспечивается высокая точность резки.

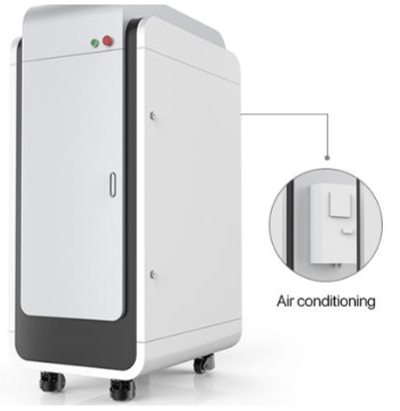

6. Станок комплектуется отдельным шкафом управления, что защищает электронные компоненты от пыли и увеличивает срок их службы. С задней стороны шкафа установлен кондиционер, который способствует эффективному отводу тепла и предохраняет электронику от повреждений, вызванных низкими температурами зимой или перегревом летом.
7. Возможно проектирование и резка любых графических изображений и текстов по желанию пользователя. Управление отличается простотой, гибкостью и удобством в эксплуатации.
Спецификация оборудования:
Модель оборудования: Оптоволоконный лазерный режущий станок со сменным столом
Лазерный источник: Raycus
Выходная мощность лазера: 6 кВт
Качество луча: <0.373 мрад
Рабочая среда лазера: ND:YVO₄
Длина волны лазера: 1060 нм
Максимальная толщина резки:
Углеродистая сталь: 25 мм
Нержавеющая сталь: 14 мм
Лазерная режущая голова: Raytools с автофокусом
Рабочая область резки: 3000 мм × 1500 мм
Скоростные характеристики:
Максимальная холостая скорость: 100 м/мин
Максимальное ускорение: 1.2 G
Точность повторного позиционирования: ±0.02 мм/м
Электропитание: 380 В / 50 Гц
Приводная система: Серводвигатели Inovance по осям
Трансмиссия:
Тип: Двухприводная реечная передача
Оригинальные тайваньские зубчатые рейки YYC/Apex
Линейные направляющие HIWIN/DTX
Система управления: Программное обеспечение Cypcut (Шанхай)
Редуктор: Motoreducer (Франция)
Система охлаждения: Охладитель S&A / Hanli
Вспомогательные газы: Кислород, азот, сжатый воздух
Сертификация: ISO, CE, FDA
Габаритные размеры: 8850 × 2850 × 2310 мм
Вес оборудования: 6200 кг

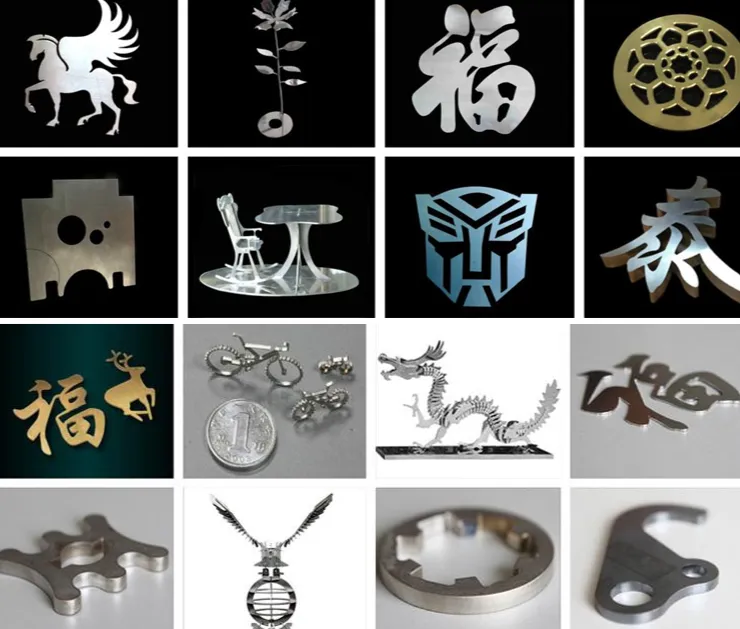

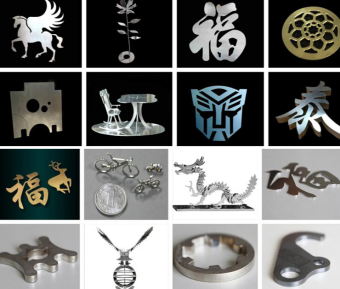

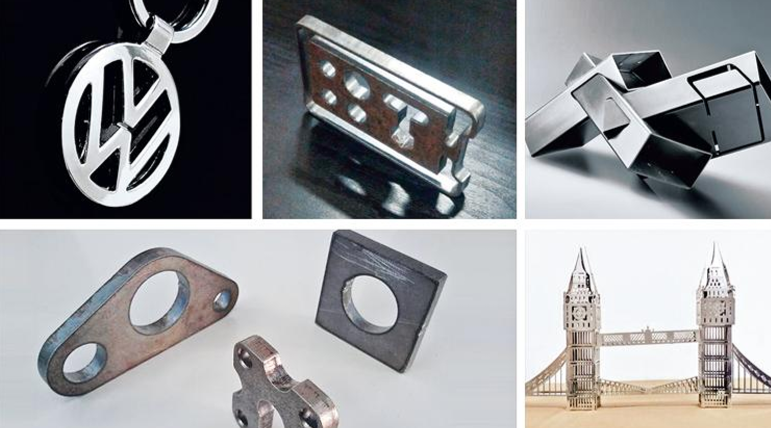

Данный станок может быстро вырезывать различные металлические листы, в основном используется для резки нержавеющей стали, углеродистой стали, оцинкованного листа, электролитической пластины, латуни, алюминиевого листа, марганцевой стали, различных легированных листов, редкого металла и других материалов.
Основная комплектация оборудования:
|
№ |
Наименование |
Кол-во |
Завод-изготовитель / Бренд |
|
1 |
Лазер |
||
|
1.1 |
Оптоволоконный лазер |
1 компл. |
Raycus |
|
1.2 |
Чиллер (охладитель) |
1 компл. |
S&A / Hanli |
|
2 |
Внешний оптический путь и лазерная головка |
||
|
2.1 |
Лазерная режущая головка |
1 компл. |
Raytools (с автофокусом) / BLT (с автофокусом) |
|
3 |
Центральное устройство станка |
||
|
3.1 |
Станина |
1 шт. |
Сварная конструкция из листовой стали |
|
3.2 |
Зубчатая рейка по осям X и Y |
4 компл. |
YYC / APEX |
|
3.3 |
Линейные направляющие |
4 компл. |
HIWIN / DTX |
|
3.4 |
Сервопривод и двигатели |
4 компл. |
Inovance |
|
3.5 |
Редуктор |
3 компл. |
Motoreducer |
|
3.6 |
Электрические компоненты |
компл. |
Schneider / Chint |
|
3.7 |
Пневматические компоненты |
компл. |
AIRTAC / SMC |
|
4 |
ЧПУ и программное обеспечение |
||
|
4.1 |
Система ЧПУ (включая ПО) |
1 компл. |
Cypcut |
В стоимость включены пуско-наладочные работы.
