Описание

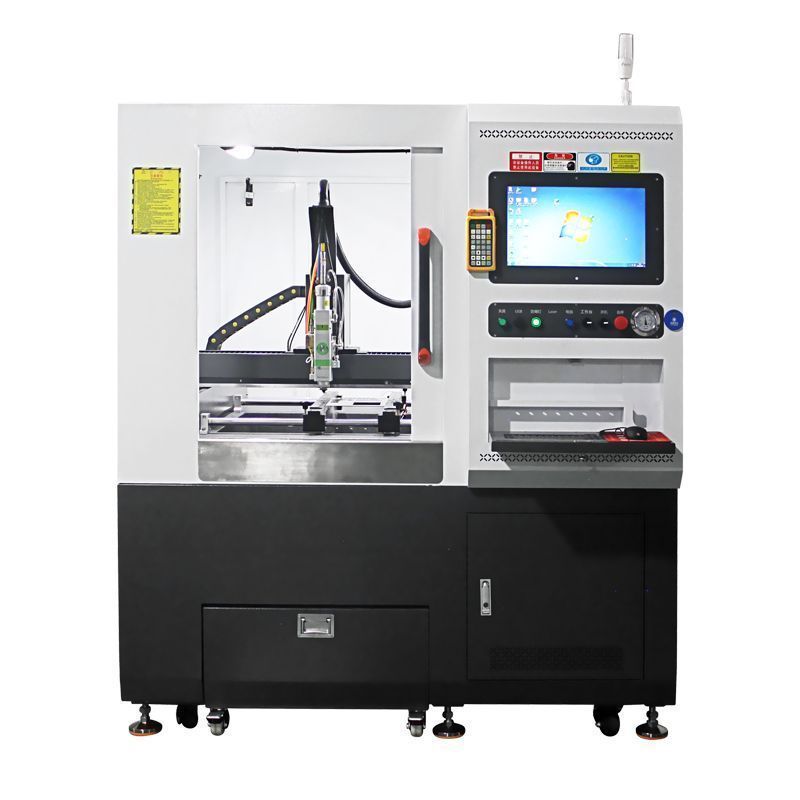

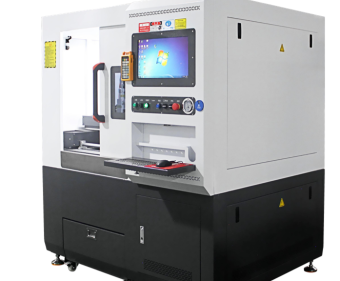

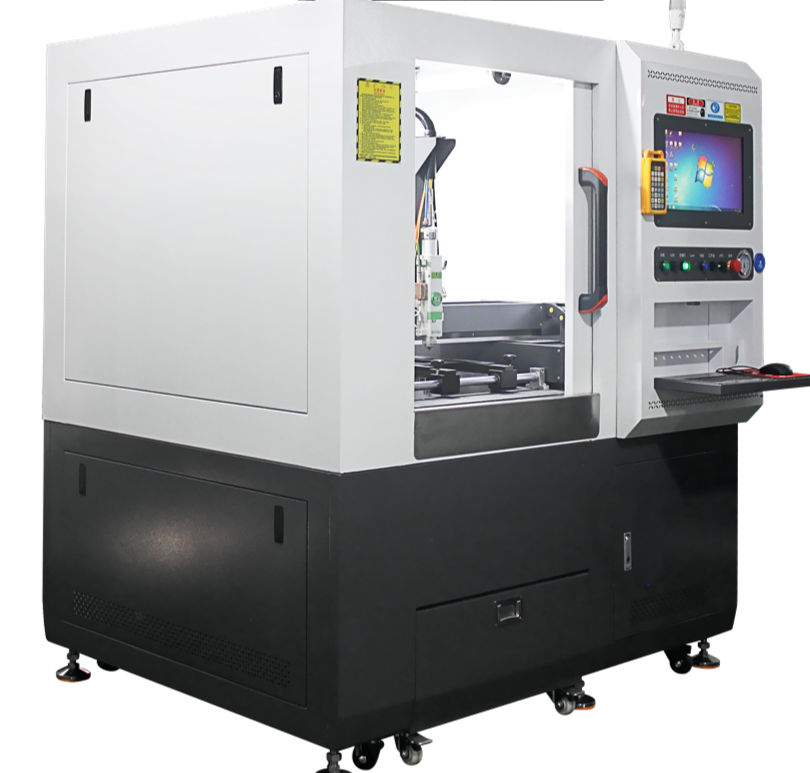

Высокоточный станок для лазерной резки, модель 2000Вт размер 400×600×90 мм
Особенности модели:
Рабочий стол лазерного станка выполнен по квадратной сквозной рамной конструкции с использованием мраморного стола, прошедшего высокотемпературное старение, что обеспечивает высокую точность и хорошую виброустойчивость.
Полностью закрытый корпус и платформа с линейным двигателем, оснащенные линейным энкодером (шкалой), обеспечивают высокую точность резки, высокую скорость и стабильную работу.
Используется лазерный источник MAX мощностью 2000 Вт с хорошим качеством лазерного луча и высокой эффективностью резки.
Режущая головка Raytools обеспечивает высокое качество реза, высокую скорость, малую ширину реза, гладкую и светлую торцевую поверхность.
Используется программное обеспечение для резки Ultrametal
Удобство для рисования и обработки файлов: DXF-файлы могут импортироваться напрямую.
Область применения:

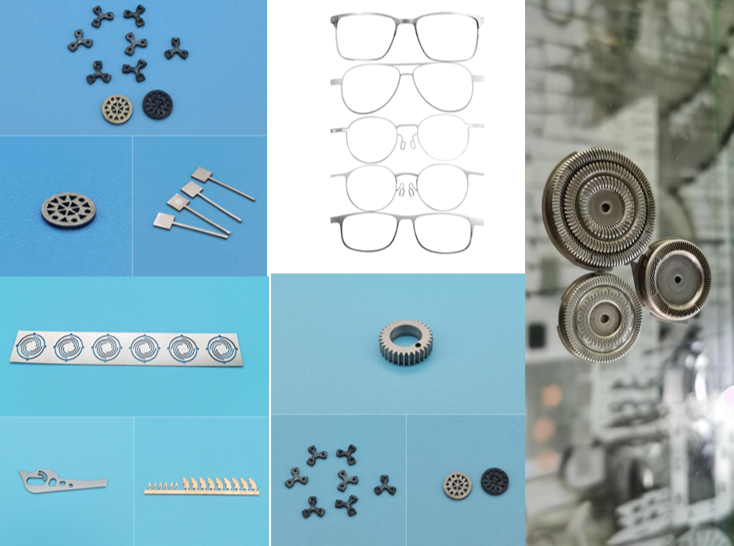

Данное оборудование широко используется для резки или сверления точных металлических деталей, обработки золота, серебра, платины, резки алюминизированного основания, медного основания, а также оксида алюминия, нитрата алюминия и других материалов.
Технические параметры:
Габаритные размеры (Д × Ш × В) - 1700 × 1530 × 1895 мм (зависит от фактических размеров)
Ход по осям 0 X, Y, Z: 400 × 600 × 90 мм
Высокоточная режущая головка - Raytools
Точность по оси Z - ±0,01 мм
Точность резки - ±0,02 мм
Максимальная скорость - 60 м/мин
Точность повторного позиционирования - ±0,015 мм
Максимальное ускорение - 1 G
Мощность лазера - ≤ 2000 Вт
Диапазон регулировки мощности - 5–95 %
Длина волны лазера - 1070 ± 5 нм
Качество луча M² - < 1,5
Минимальная ширина реза - 0,05 мм (справочно)
Режим работы - CW (непрерывный)
Способ охлаждения - Водяное охлаждение
Температура охлаждения - 20–25 °C
Давление режущего газа - 1,0–2,5 МПа
Мощность потребления - < 10 кВт
Электропитание - AC 220 В / 60 А
Вес - 1500 кг
Конфигурация:
|
№ |
Наименование |
Кол-во |
Бренд |
Страна |
Примечание |
|
1 |
Корпус и стол |
1 шт. |
Lk-laser |
Китай |
Сварная рамная конструкция из листового металла |
|
2 |
Лазерный источник |
1 шт. |
2000 Вт, MAX |
Китай |
|
|
3 |
Режущая головка |
1 шт. |
Raytools |
Китай / Швейцария |
|
|
4 |
Линейный двигатель |
2 шт. |
Lk-laser |
Китай |
Оси X и Y |
|
5 |
Линейный энкодер (шкала) для осей X, Y |
2 шт. |
Akribis |
Сингапур |
Считывающая головка для шкалы |
|
6 |
Направляющие (линейные рельсы) для осей X, Y |
6 шт. |
THK |
Япония |
|
|
7 |
Модуль оси Z |
1 шт. |
Lk-laser |
Китай |
Шлифованный винт TBI (Тайвань), направляющие Hiwin |
|
8 |
Двигатель оси Z |
1 шт. |
Lk-laser |
Китай |
Yaskawa / Panasonic |
|
9 |
Фиксатор (приспособление) |
1 шт. |
Lk-laser |
Китай |
|
|
10 |
Система управления |
1 шт. |
Cypcut |
Китай |
С промышленным компьютером и дисплеем |
|
11 |
Электронная система управления |
1 шт. |
Lk-laser |
Китай |
|
|
12 |
Система управления газом |
1 шт. |
Lk-laser |
Китай |
Система охлаждения S&A или Bingyue |
Требования к установке:
1. Электропитание: AC 220 В, 50/60 Гц
2. Требования к помещению: обеспечить безопасность места установки оборудования
3. Требования к газам:
4. Сжатый воздух: 0–8 кг, сухой и чистый сжатый газ
5. Воздух высокого давления: 0–20 кг, сухой и чистый сжатый газ
6. В процессе эксплуатации необходимо убедиться, что продукт находится в правильном месте и положении.
В стоимость включены пуско-наладочные работы.
