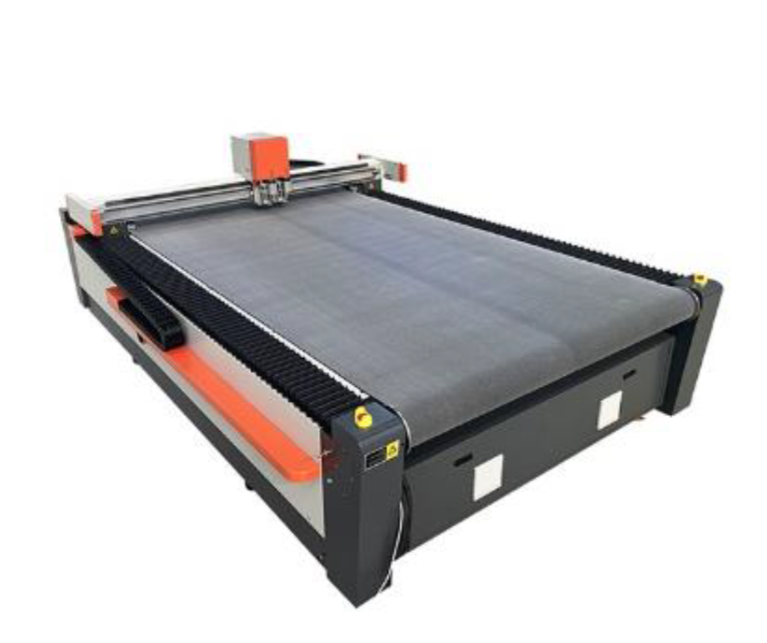

Высокоточный станок для резки и раскроя материалов, модель с рабочей областью 1000*1200мм
Основные технические характеристики:

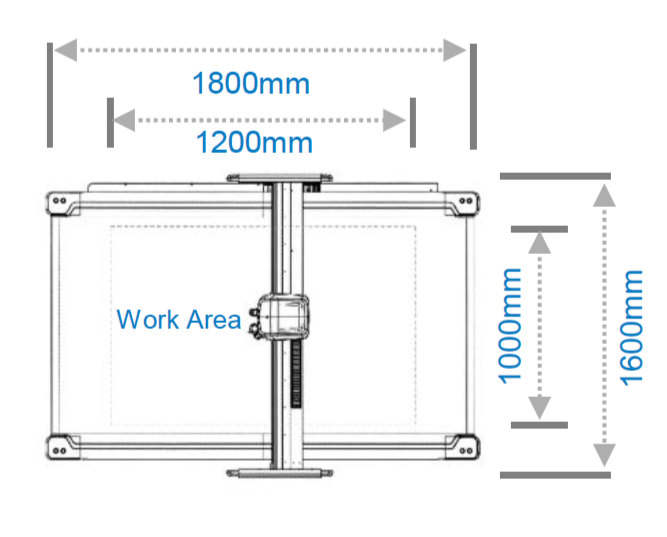

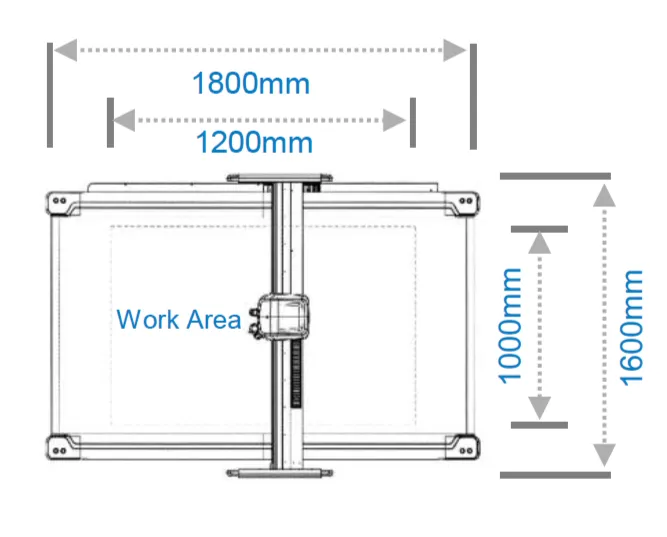

Габаритные размеры станка - Ш 1600 мм × Г 1800 мм × В 900 мм
Общий вес - 590 кг
Рабочая область - Ш 1000 мм × Г 1200 мм
Режущий модуль - SEOT
Способ фиксации материала - Вакуумный прижим
Средняя потребляемая мощность - 6 кВт
Подача материала - Автоматическая, 1800 мм/с
Механическая часть:
Вакуумный насос - 22 Па, 2,2 кВт
Станина - Сварная тяжелая платформа HTCT
Алюминиевый адсорбционный стол - Foshan Yinmei
Подшипники - SKF (Швеция)
Столовое покрытие (войлок)- Emmara (Нидерланды)
Пневмоцилиндры - AKS
Концевые выключатели - Delixi
Кабеленесущая цепь - IGUS (Германия)
Требования к электропитанию:
Диагностический шкаф управления / ПК 220/380 В, 3 фазы, 50/60 Гц, 5,4 кВА
Вакуумный воздуходувка - 208/230/380/460 В, 3 фазы, 50/60 Гц, 10 л.с., с ПЧ управлением
Пневматика - 5,17 – 6,2 бар при 0,42 см
Условия эксплуатации:
Рабочая температура - 0…+40 °C
Влажность - 20–80% (без конденсата)
Уровень шума - <76 дБ(А)
Потребление сжатого воздуха - 15 CFM (куб. футов/мин) ≈ 425 л/мин
Максимальные параметры резки
Скорость резки - 1500 мм/с
Толщина резки - 50 мм
Точность - 0,01 мм
Разрезаемые материалы - Прокладки, EVA, ПВХ, акрил и др.
Ускорение - 1,5 G
Скорость транспортерной ленты - 400 мм/с
Скорость перемещения - 0–2000 мм/с
Приводная система:
Ось - Компонент
X - Серводвигатель JMC 400 Вт
Y1 и Y2 - Серводвигатель JMC 400 Вт
U - Серводвигатель JMC 100 Вт
T - Серводвигатель JMC 100 Вт
Реечная передача - P&C
Линейные направляющие - HIWIN
Программное обеспечение:
Система раскладки (nesting) и ЧПУ - HTCT
Поддерживаемые форматы данных - CAD, CUT, DXF, PLT, ISO, PDF, GGT, GBR, HPGL
Способ передачи данных - Ethernet / USB
Станок оснащен высокоскоростной системой управления движением с возможностью обновления и модификации. Благодаря сменной конструкции рабочей головки можно заменять или добавлять различные функциональные инструментальные насадки в соответствии с реальными рабочими задачами. Платформа обладает мощной вакуумной фиксацией, что обеспечивает идеальное качество резки материалов. Станок может комплектоваться вибрационным ножом, косым ножом, пневматическим ножом, круглым ножом из черного сплава, а также пишущими инструментами. В зависимости от типа материала доступны такие функции, как резка пунктирной линией, резка на заданную глубину (несквозная), сквозная резка и резка под углом.

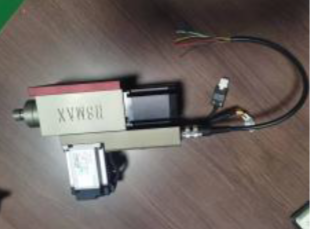

400-ваттный электрический осциллирующий (вибрационный) инструмент
Электрический осциллирующий инструмент мощностью 400 Вт обеспечивает мощную и точную резку таких материалов, как кожа, ткань и пеноматериалы. Высокочастотная вибрация гарантирует чистые, без заусенцев края и эффективную работу.

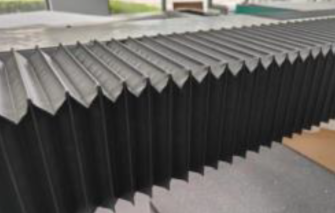

Пылезащитный кожух
Предотвращает попадание пыли, которая может повлиять на работу оборудования, а также защищает электрические цепи, обеспечивая безопасность.

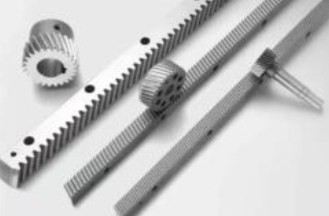

Зубчатая рейка
Импортная косозубая рейка. Высокоточная передача: 0,1 мм.
Защитное устройство:

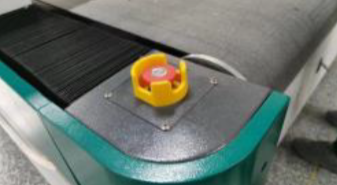

Система противоударной защиты и инфракрасный блокиратор обеспечивают максимальную безопасность оператора даже при работе на высоких скоростях.

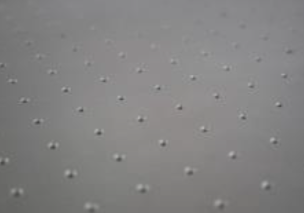

Авиационная алюминиевая сотовая панель. Интегрированная алюминиевая платформа.
Алюминиевая панель толщиной 4 см. Рабочая поверхность с возможностью регулировки по высоте (вверх и вниз).

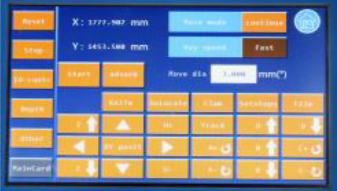

Система управления движением
Система ЧПУ HTCT является центральным элементом управления резкой, обеспечивая плавные циклы резки и идеальные траектории реза.

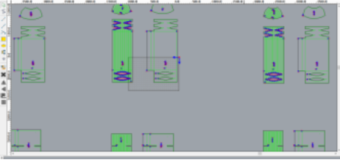

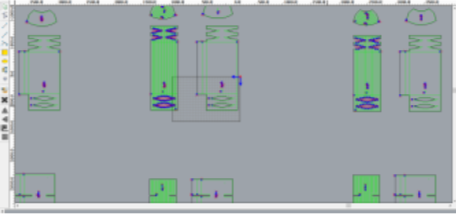

Интеллектуальная система раскладки (нестнинга)
Способы управления включают управление графикой с помощью мыши, масштабирование, перемещение по экрану и т. д. Система автоматически вычисляет площадь детали и автоматически вычитает площадь отверстий в детали, чтобы минимизировать погрешность при определении фактической площади детали. Это позволяет повысить эффективность расчетов раскладки и определить вес детали.
Система управления движением:

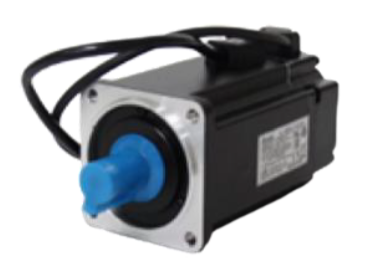

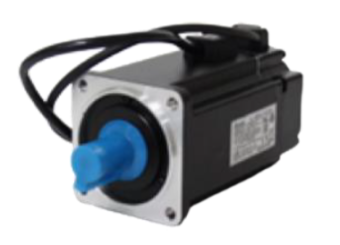

Сервоприводы и драйверы JMC
Вакуумный насос:

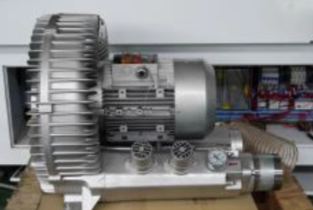

Адсорбционный вентилятор мощностью 2,2 кВт. Адсорбция с возможностью следования (подвижная/регулируемая). Вентилятор с большим воздушным потоком оснащен предохранительным клапаном и глушителем.
Режущий войлок:
Импортный, из Нидерландов. Толщина 4 мм, повышенная прочность.

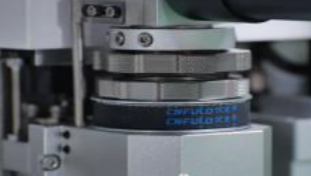

Держатель ножа:
Высокоточный держатель инструмента
Ударопрочное гнездо ножа
Сдвоенные люверсы плотно фиксируют кольцо ножа
Концевой выключатель:
Импортный концевой выключатель

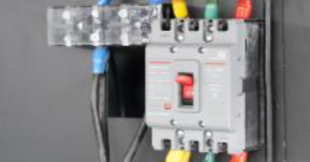

Импортные электротехнические компоненты

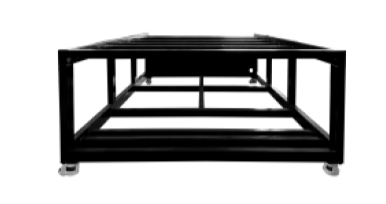

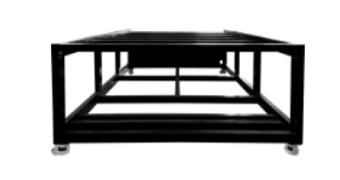

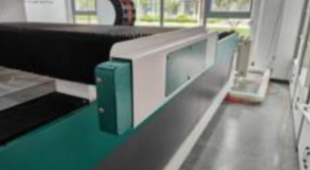

Станина оборудования:
Цельнометаллический сварочный аппарат (цельносварная станина)
Закаленная станина (однократная закалка)
Высокоточная горизонтальная обработка портала
Металлический корпус:
Сварная конструкция из листового металла, тяжелый режим работы (лист 6 мм и 2 мм)

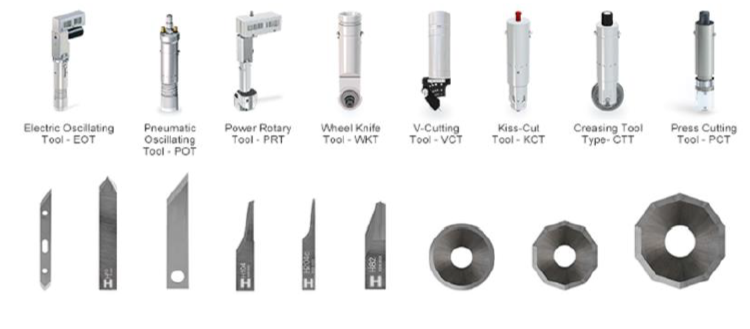

PRT / POT / EOT / WKT / VCT / KCT / CTT / PCT
Множество режущих модулей для работы с разной толщиной материалов;
Различные типы лезвий для разных материалов.
Профессиональный ЧПУ-станок с рабочей зоной 1000×1200 мм — оптимальное решение для серийного производства. Оборудование обеспечивает чистый рез без заусенцев благодаря высокоскоростной системе управления движением и мощному осциллирующему ножу 400 Вт.
В стоимость включены пуско-наладочные работы.
