Линия УФ-печати и покрытия лаком ПВХ-панелей K13S (два цвета)

Линия УФ-печати и покрытия лаком ПВХ-панелей K13S (два цвета)

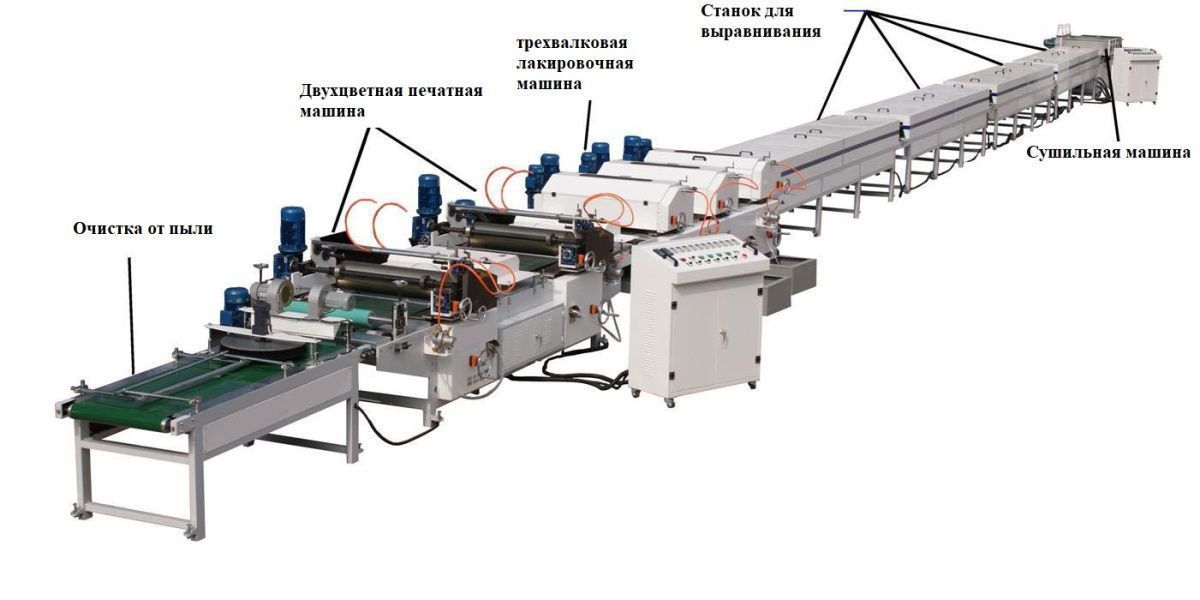

Комплектация:

Машина для очистки от пыли * 1 шт.
Печатная машина (2 цвета) * 1 шт.
Трехвальцовый лакировальный аппарат * 1 шт.
Выравнивающая машина * 4 шт.
УФ-сушильная машина * 1 шт.
Машина для резки защитной пленки * 1 шт.

Общие технические характеристики:

Макс. рабочая ширина 1300 мм

Толщина плиты 2-80 мм

Скорость конвейера 0-25 м/мин

Общая мощность 98 кВт

Общие габариты (ДxШxВ) 34000*2650*1400 мм

Данная линия для УФ-печати используется для нанесения рисунков и покрытия УФ-лаком на ПВХ изделия, панели, напольные покрытия, панели для шкафов и другие плоские плиты или панели из других материалов. Путем замены стального печатного цилиндра линия может печатать одно-/двухцветные узоры под дерево, мрамор, цветы или другие рисунки. Линия оснащена преобразователем частоты для управления рабочей скоростью, максимальная скорость печати достигает 25 м/мин. Принтер оснащен диафрагменным насосом для подачи краски и УФ-лака, которые рециркулируют через желоб, что обеспечивает равномерное смешивание краски и отсутствие разницы в оттенках печати. Каждый валик УФ-лакировального аппарата управляется отдельным двигателем, что позволяет наносить УФ-покрытие с точным дозированием. Контролируя количество УФ-лака и скорость нанесения, линия позволяет получать изделия с матовой, высокоглянцевой или зеркальной поверхностью. Эта линия является идеальным выбором для достижения высокой производительности и получения ярких, сочных узоров.

Подробные характеристики каждого станка

Машина для очистки от пыли

Особенности

Удаляет пыль с поверхности основного материала.

Конвейерная лента из нержавеющей сетки.

Приводной мотор управляется преобразователем частоты, рабочая скорость регулируется.

Оснащена двумя воздуходувками и щеткой.

Параметры:

Макс. рабочая ширина 1300 мм

Толщина плиты 2-80 мм

Скорость конвейера 5-30 м/мин

Мотор вращения валиков 0.37 кВт, мотор-редуктор червячный RV

Мотор конвейера 0.75 кВт

Моторы удаления пыли 180 Вт * 3 шт.

Габариты (ДxШxВ) 2050x1600x1090 мм

Вес 170 кг

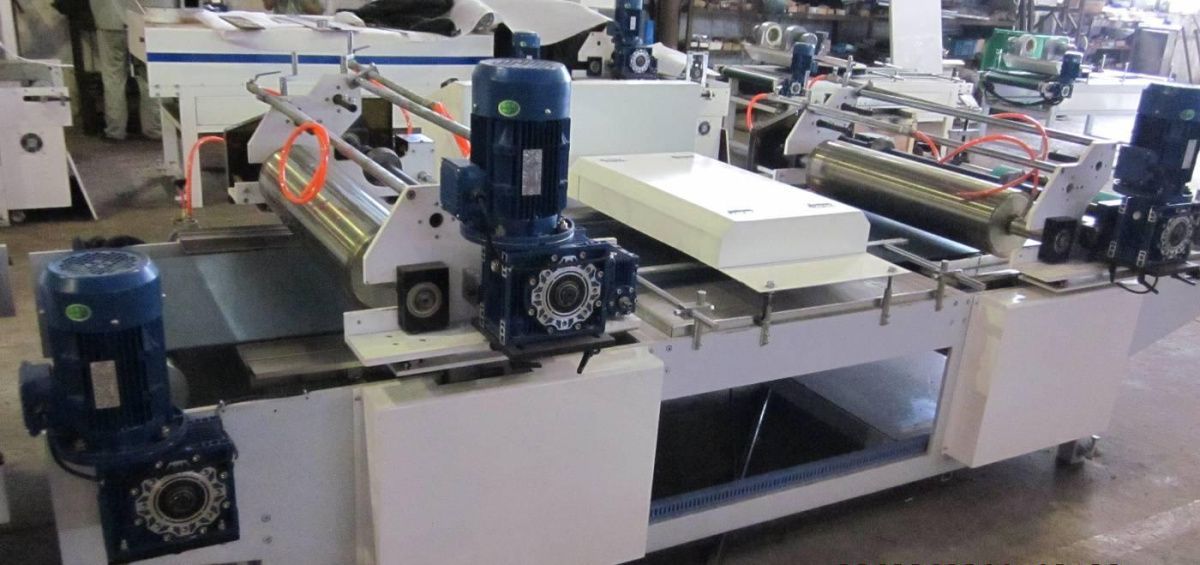

Печатная машина

Особенности

Используется для печати одноцветного или двухцветного рисунка на поверхности деревянных плит, ПВХ плит, ПВХ потолочных/дверных панелей, жалюзи, MDF и т.д.

Регулируемая рабочая скорость контролируется частотным преобразователем.

Оснащена 3 моторами, позволяет печатать одним цветом или двумя цветами одновременно.

Печатная машина оснащена диафрагменным насосом для подачи краски и УФ-лака, рециркуляция через желоб, что также обеспечивает равномерное смешивание краски и отсутствие разницы в оттенках печати.

Замена печатного цилиндра позволяет печатать различные рисунки по вашему требованию, что очень удобно.

Технические характеристики:

Макс. рабочая ширина 1300 мм

Толщина плиты 2-80 мм

Скорость конвейера 5-30 м/мин

Мощность привода конвейера 1.5 кВт

Мотор печатного цилиндра 1.5 кВт * 2 шт.

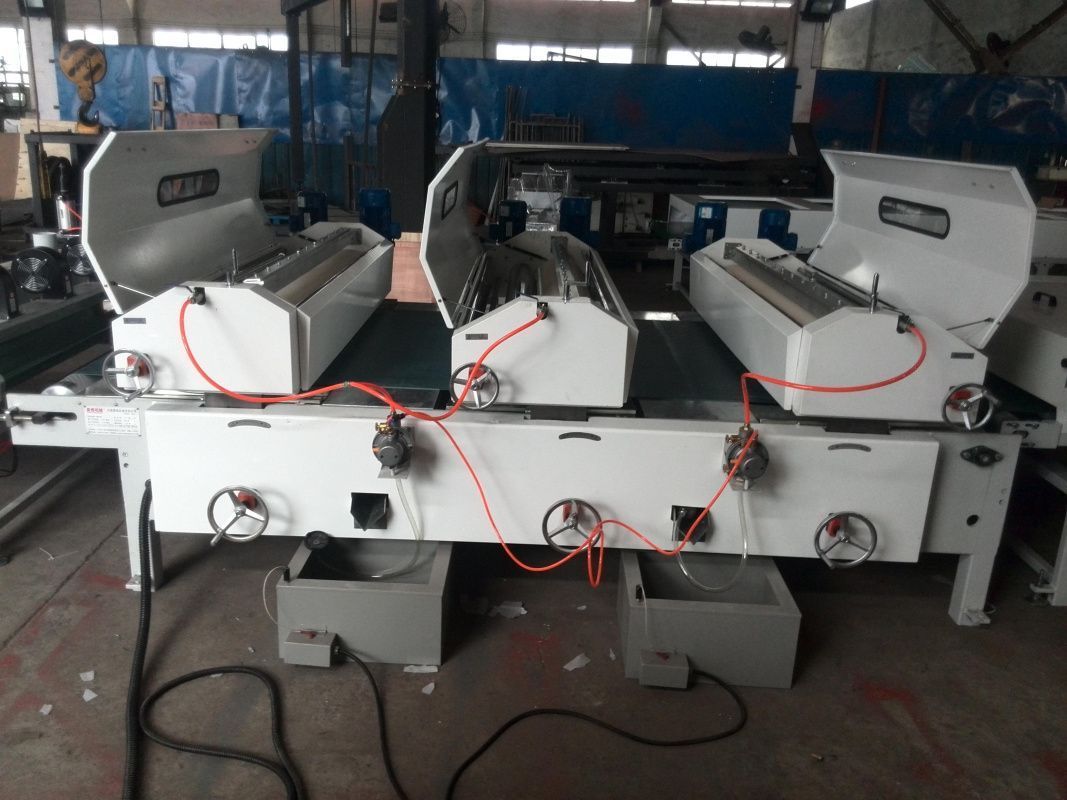

Трехвальцовый лакировальный аппарат

Используется для нанесения клея или лака на различные деревянные, пластиковые и металлические панели и плиты. Обеспечивает гладкую лакокрасочную поверхность.

Прижимной и дозирующий валки управляются независимо с помощью частотных преобразователей, что гарантирует высокую точность работы. Данный лакировальный аппарат оснащен семью моторами.

С помощью различных валиков машина может наносить множество видов красок, таких как PU, UV и другие.

Также использует диафрагменный насос для подачи УФ-лака, рециркуляция через желоб, без отходов.

Параметры:

Макс. рабочая ширина 1300 мм

Толщина плиты 3-80 мм

Скорость конвейера 5-30 м/мин

Мощность валиков 0.75 кВт * 3 шт.

Управление скоростью валиков: Частотный преобразователь

Насос подачи УФ-лака: Диафрагменный насос

Выравнивающая машина

Макс. рабочая ширина 1300 мм

Толщина плиты 2-80 мм

Скорость конвейера 5-30 м/мин

Мощность привода конвейера 2.2 кВт

Мощность нагрева   800 Вт * 9 шт.

Способ нагрева: Инфракрасная кварцевая лампа

Максимальная температура выравнивания 80°C

Используется для равномерного и гладкого распределения лака.

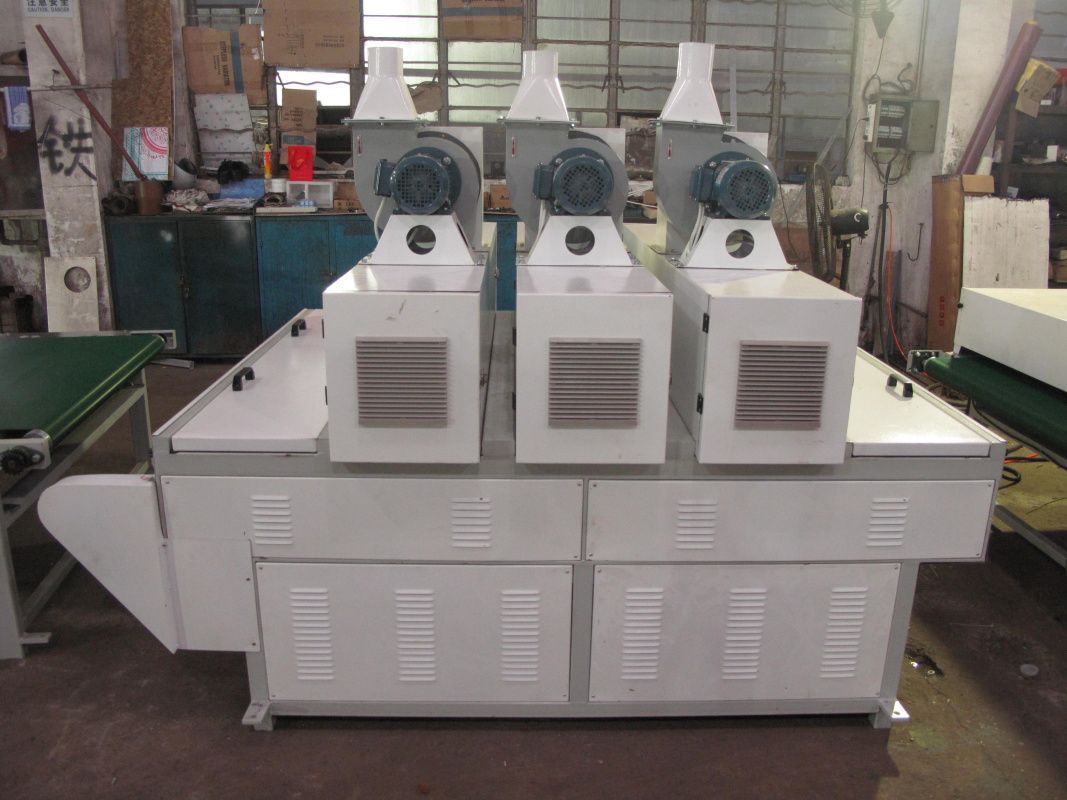

УФ-сушилка

Используется для сушки УФ-краски на поверхности плитных материалов, что повышает твердость поверхности плиты и улучшает цветопередачу. Широко применяется для древесины, металла и других материалов.

Конвейерная система из нержавеющей сетки. Оснащена воздуходувкой.

Может работать при высокой температуре без деформации.

Оснащена радиационными экранами по бокам УФ-камеры для эффективного предотвращения утечки УФ-излучения.

Параметры:

Макс. рабочая ширина 1300 мм

Толщина плиты 2-80 мм

Мощность привода конвейера 1.1 кВт

Мощность нагрева 9.6 кВт * 3

Способ сушки: УФ-лампа

Мощность вентилятора 1.5 кВт * 3

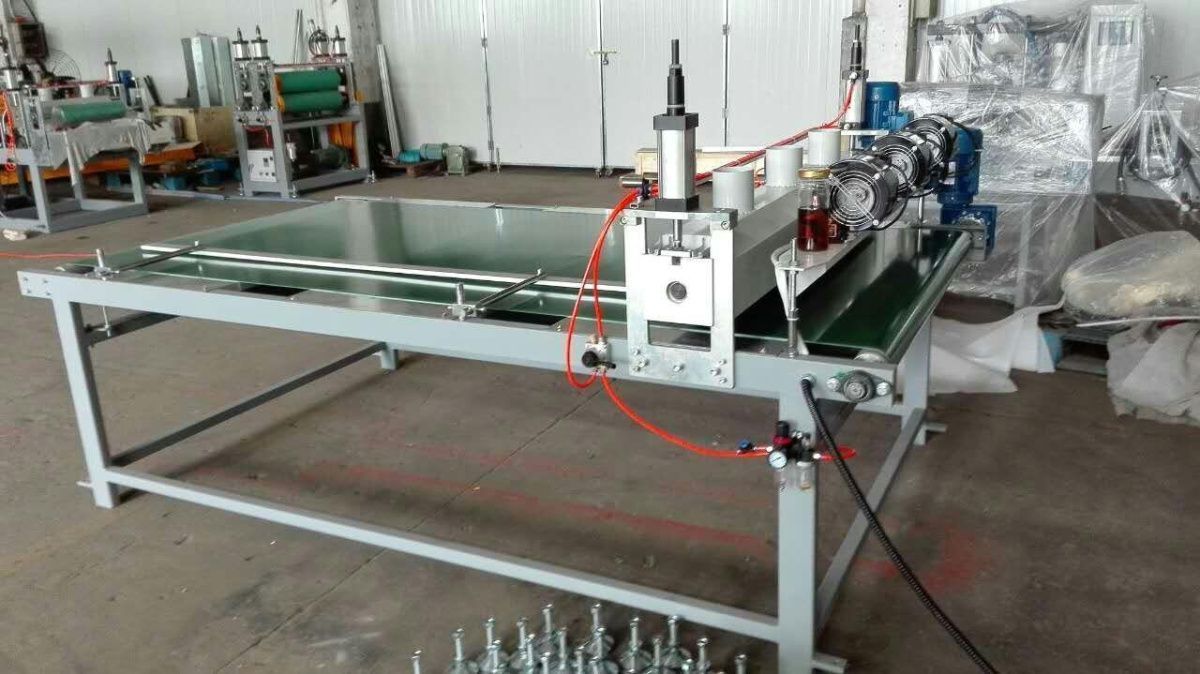

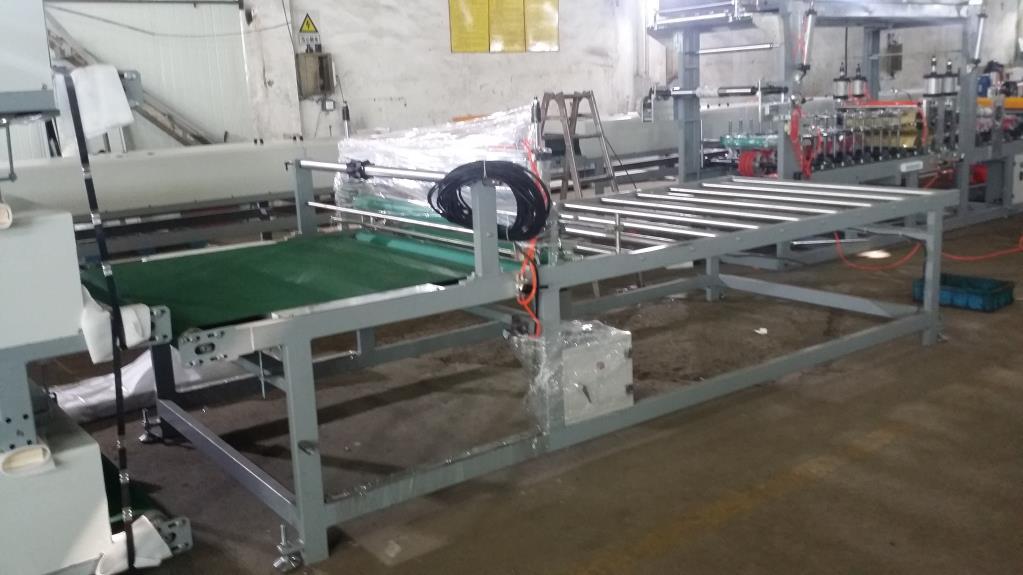

Машина для резки защитной пленки

Конвейерные ролики выполнены из бесшовной стальной трубы со втулкой из стали 45 в центре и имеют насеченную поверхность.

Для транспортировки используется зеленая конвейерная, с обеих сторон установлены направляющие ролики из стали 45 для предотвращения смещения ленты.

Прижимные ролики выполнены из бесшовной стальной трубы со втулкой из стали 45 в центре и покрыты нитрильной резиной, также предусмотрена размоточная штанга.

Макс. рабочая ширина 1300 мм

Толщина плиты 2-80 мм

Мощность привода конвейера 1.5 кВт

В стоимость включены пуско-наладочные работы
