Описание
Преимущества:
10-дюймовый сенсорный экран WEINVIEW.
Контроллер машины Beckhoff (Германия).
Три оси печатного механизма оснащены серводвигателями в сочетании с шарико-винтовыми передачами.
12-осевая позиционирующая головка управляется абсолютным серводвигателем.
Главный привод управляется сервосистемой.
Механизм загрузки и выгрузки изделий приводится в движение сервоприводом, что обеспечивает более плавную и точную работу.
Пневматика SMC и AirTac.
Вращение зажимной оснастки управляется серводвигателем.
Автоматическая загрузка и выгрузка (с сервоприводом). Основная конструкция машины спроектирована рационально для стабильного и высокоэффективного производства.
Электростатическое обеспыливание, обработка пламенем.
УФ-отверждение или LED-УФ-отверждение. (По выбору заказчика)

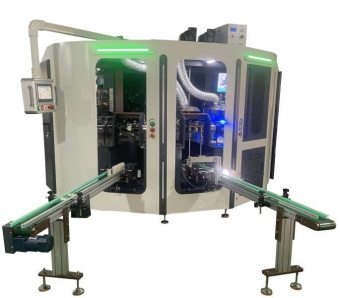

Данное оборудование используется для трафаретной печати на поверхности корпусов цилиндрических, квадратных изделий и изделий сложной формы. Рабочий режим — полностью автоматический.
Оборудование состоит из сервоприводной машины трафаретной печати по криволинейным поверхностям, вращающегося дискового рабочего стола с делительным механизмом, автоматического загрузочно-разгрузочного манипулятора и конвейерного механизма.
Режим работы оборудования. Принцип действия:
Оператор помещает изделие на конвейерную ленту.
Загрузочный манипулятор захватывает бутылку с подающего конвейера, автоматически переворачивает ее на 90 градусов и помещает в зажимное приспособление для трафаретной печати.
Зажим для трафаретной печати используется с полным обхватом спереди и сзади для обеспечения точного позиционирования; в процессе трафаретной печати изделие не вибрирует и не смещается.
Привод поворотного стола в основном использует высокоточную сервоплатформу, одновременно распределяя временные интервалы движения каждого механизма, что обеспечивает более эффективную и безопасную работу машины.
В процессе трафаретной печати поперечная скорость печатной формы соответствует скорости кругового движения бутылки, что гарантирует отсутствие растяжения и сжатия печатного рисунка.
Механизм трафаретной печати и механизм печатного ракеля приводятся в движение прецизионными цилиндрами для обеспечения качества печати.
Система УФ- или LED-отверждения является опциональной.
Технические параметры
Цвет печати: 4-цветная трафаретная печать
Одиночный цикл: Да
Непрерывный режим: Да
Счетчик проектов: Да
Регулировка скорости печати: Да
Задержка по зонам: Да
Скорость печати: 2500–3000 шт./час (в зависимости от фактического рисунка)
Максимальная площадь печати: Диаметр 100 мм, высота 280 мм
Поперечный ход ракеля: 355 мм
Вертикальный ход ракеля и возвратной ракли: Управление пневмоцилиндром 20 мм, регулируемый ход винтового штока 50 мм
Привод главного двигателя: Серводвигатель
Напряжение цепи управления 24 В постоянного тока
Напряжение питания 380 В ~ 50 Гц
Общая мощность 35 кВт
Требования к пневмопитанию 5–6 бар
Компрессор не включен в стоимость
-
