Описание
Комплектация:

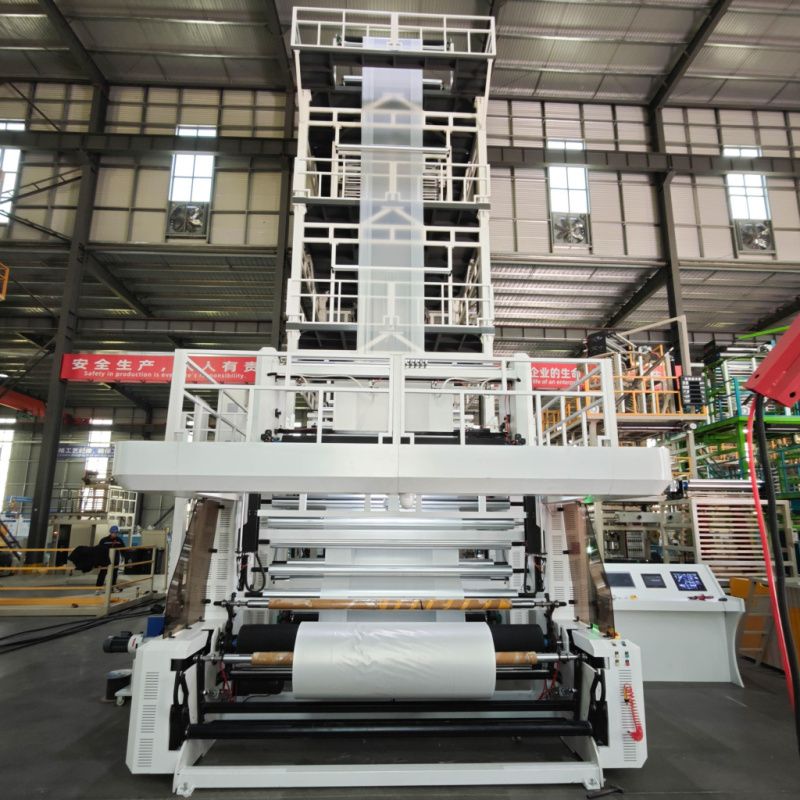

Экструзионно-выдувная машина для трехслойной пленки АВС
Дополнительная комплектация (в стоимость не включена):
Система автоматического контроля толщины. 1 компл. 284 000 $
Гравиметрическая дозирующая система. 3 компл. 30 000 $
Система воздушного охлаждения, 20 л.с. 2 теплообменниками. 24 000 $
Основные параметры и комплектация:
Гравиметрическая дозирующая система на 4 компонента
Высокоскоростной шнек, с водяным охлаждением и принудительной подачей
Система внутреннего охлаждения пузыря (IBC)
Автоматическое воздушное кольцо и контроль толщины (опция)
Горизонтальная приемно-тянущая башня с поворотным узлом
EPC - контроль положения кромки
Гидравлический сменный фильтр
Поверхностный фрикционный намоточный станок "спина к спине" с автоматикой и управлением на ПЛК Siemens
Все машины управляются контроллерами Siemens PLC
Используются двигатели SIEMENS и инвертеры INOVANCE
Устройство переработки кромки
Система воздушного охлаждения, 20 л.с. - опционально
Основные характеристики
Макс. ширина полотна пленки в сложенном виде: 2400 мм;
Толщина пленки: 0,10–0,15 мм;
Допуск толщины пленки: ≤ ±8%
Конструкция трехслойной соэкструзии: A/B/C;
Подходящие материалы: LDPE, LLDPE, mLLDPE, HDPE, EVA;
Макс. производительность экструзии: 600–780 кг/ч;
Макс. диаметр рулона: Φ800 мм;
Суммарная мощность: Прибл. 250 кВт, фактическое энергопотребление около 98 кВт;
Питание: трехфазное 380В, 50 или 60Гц;
Подача охлаждающей воды для цилиндров: 3 м³/ч (25°C, давление 0,2 МПа), рециркуляционная вода, используется для редуктора и зоны выгрузки цилиндра;
Подача сжатого воздуха: 8 м³/ч, 0,4 МПа;
Вес: Прибл. 22 т;
Габариты (Д×Ш×В): 15,5 м × 5,5 м × 14,5 м;
Экструдер
Диаметр шнека и цилиндра: Φ85мм × 2 шт., Φ95мм × 1 шт.;
Отношение L/D шнека: 32:1
Конструкция: Шнек является разделительным, со структурой основной и вспомогательной резьбы, имеет барьерный и смесительный участки, подвергнут специальной закалке. Обладает не только хорошей коррозионной стойкостью и износостойкостью, но и такими характеристиками, как высокая производительность, низкое энергопотребление, хорошая пластификация и др. Цилиндр имеет щелевую структуру, зона загрузки оснащена спиральным каналом для охлаждающей воды, что обеспечивает однородность.
Скорость вращения шнека: 25–90 об/мин;
Нагрев цилиндра:
· Цилиндр со шнеком Φ85 мм: 5 зон автоматического контроля температуры.
· Цилиндр со шнеком Φ95 мм: 5 зон автоматического контроля температуры.
Режим охлаждения цилиндра: Используется посзонное управление при перегреве, обдув вентилятором по секциям, а в зоне загрузки реализовано принудительное водяное охлаждение материала, что эффективно предотвращает явление заклинивания и обеспечивает равномерную подачу.
Нагреватель: Керамический нагреватель (каждая зона оснащена конструкцией воздушного охлащения);
Тип редуктора: Зубчатая передача с косозубыми цилиндрическими колесами.
Материал шестерни: Высококачественная легированная сталь 20CrMnTi; Обработка шестерни: Точное шлифование; Смазка и охлаждение: Принудительная циркуляция масла.
Преимущества:
Точность дозирования по соотношению: 0,5%; точность экструзии: 0,3%.
Функция записи и выгрузки данных в реальном времени, включая данные о продукции, данные рецептов, прослеживаемость информации о продукте.
Конструкция головки: Внутренняя комбинированная и спирального типа. Материал головки — сталь 42CrMo, прошедшая закалку и снятие напряжений, что предотвращает деформацию головки в процессе термоциклирования. Головка обработана на станке с ЧПУ, что обеспечивает точность каналов слоев. Каналы выполнены с хромированным зеркальным покрытием (шероховатость Ra 0.2 ~ 0.4).
Диаметр манжеты головки: 450 мм;
Зазор головки: 2.2–2.5 мм;
Мощность нагрева головки: приблизительно 35 кВт;
Режим нагрева головки: термопары и цифровой контроль температуры;
Нагреватель: Керамический нагреватель;

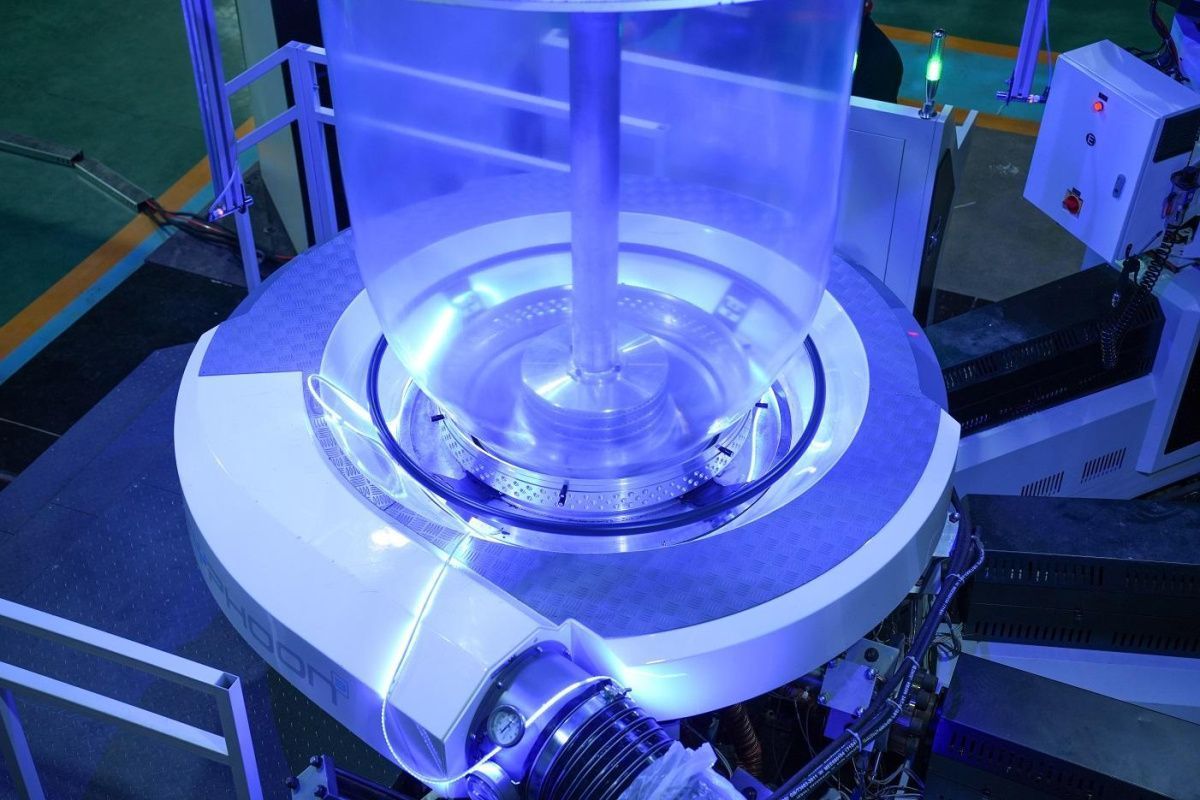

Воздушное кольцо: Система автоматического контроля воздушного кольца.

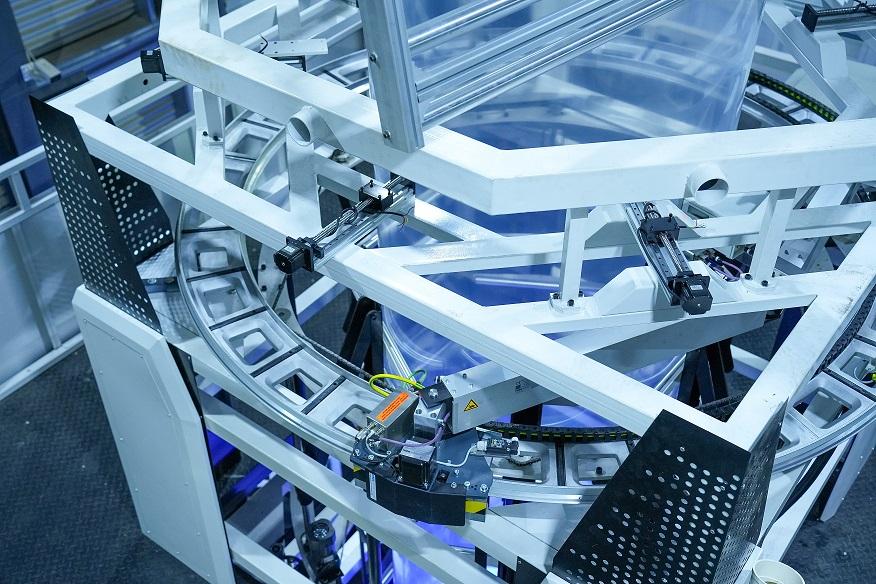

Система автоматического контроля толщины
Это контактный толщиномер для линий выдува пленки. Он обеспечивает непрерывное измерение толщины по периметру пузыря и установлен на позиционирующем устройстве с колебательным кольцом, подключенным к системе автоматического регулирования профиля.
Диэлектрические характеристики пленки, контактирующей с датчиком, вызывают изменение сигнала, пропорциональное толщине пленки.
Высоконапорный вентилятор, мощность 15кВт (с инверторным управлением)
Электрическая система управления: система контроля внутреннего охлаждения пузыря (IBC)
Устройство переключения потока воздуха внутри пузыря: циклический обмен холодным и горячим газом.
Система контроля внутреннего охлаждения пузыря: сервоуправление по замкнутому контуру.
Мощность вентилятора IBC: 11кВт + 11кВт

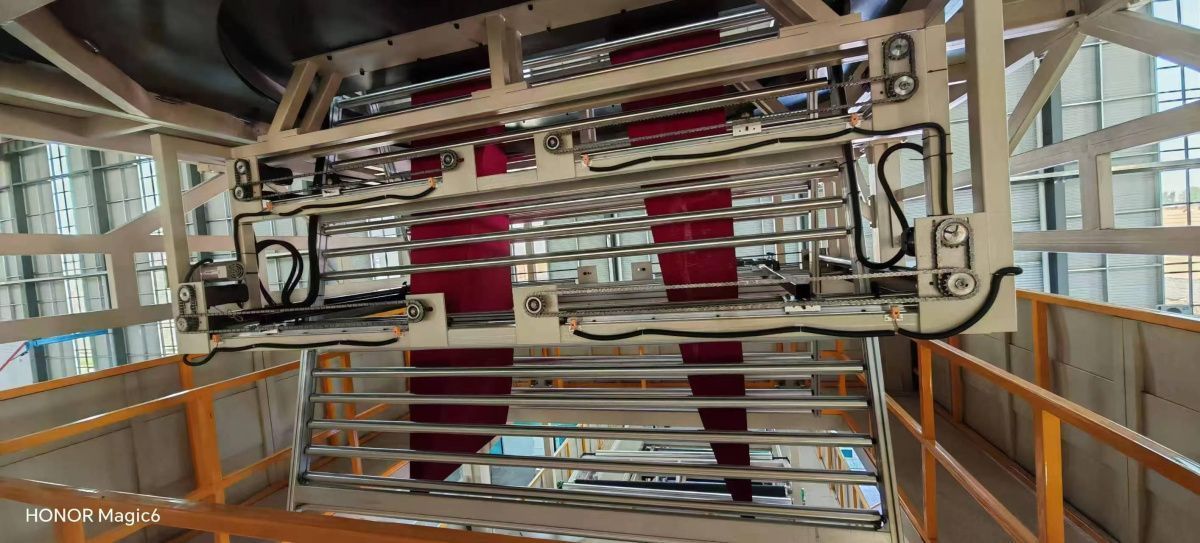

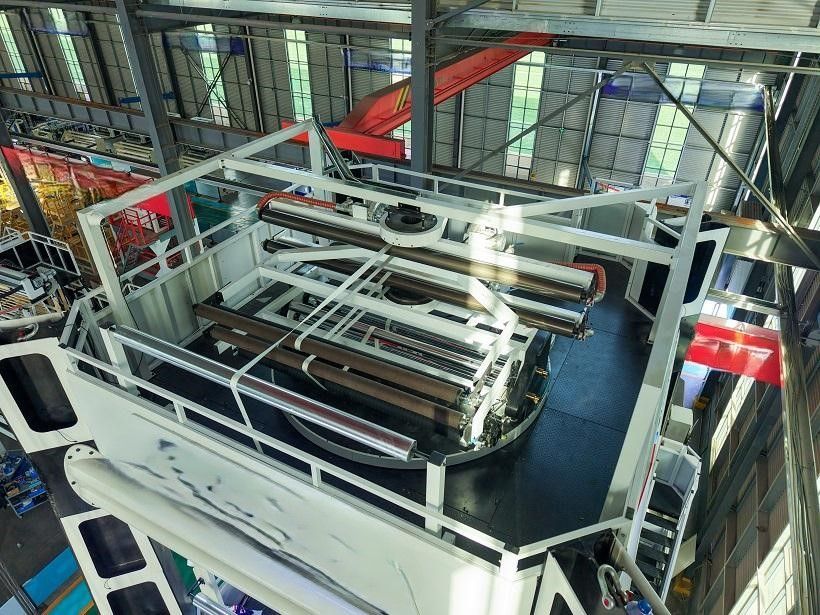

Вращающееся подъемное устройство (1 комплект)
Высота подъема: 14,5 м
Скорость подъема: 4-30 м/мин
Выдвижной ролик I: Φ210 × 2600 мм
Мощность двигателя выдвижения: 2,2 кВт (инверторное управление)
Материал выдвижного ролика: Нитриловый каучук / этиленпропилен, обработанный динамическим балансом, без образования трещин
Система реверсивного выдвижения: Горизонтальный реверс ± 360 °
Мощность двигателя поворотного механизма: 1.5 кВт
Направляющие ролики: Φ130мм × 2 шт., низкофрикционные, подушкообразные, ролики обратного хода с зеркальной поверхностью.
Система коррекции
EPC (система контроля кромки) с устройством коррекции отклонения на сервоприводе постоянного тока.
Использует ультразвуковой датчик, автоматическое бесконтактное измерение и наведение.
Использует бесщеточный двигатель привода, обладает высокой помехозащищенностью и стабильностью работы.
Применена рама коррекции расширительного типа, имеет малый ход, обеспечивает аккуратную намотку рулона пленки.
Автоматическое выравнивание, простота в управлении.
Оснащен контроллером натяжения на опорном валу (диапазон 0-50 кг).

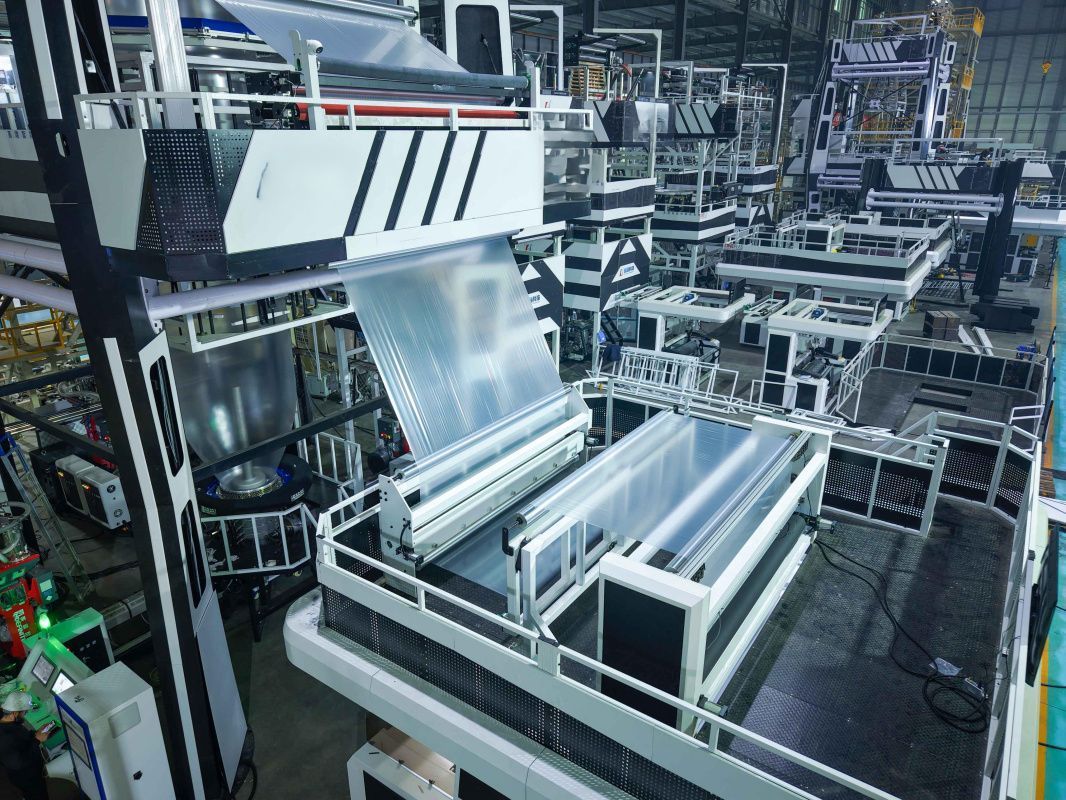

Намоточная часть
Макс. ширина пленки 2600 мм, Макс. диаметр рулона намотки φ800 мм, Макс. скорость намотки: 80 м/мин.
Приводной вал намоточного станка: Φ310*2600 мм, Двигатель намоточного станка 3квт с редуктором;
Двигатель смены направления вращения: 0.75квт с редуктором, синхронный ременный привод.
Автоматическая резка пленки цилиндром, с бесштоковым цилиндром 32*2400мм
Электрическая система управления
Независимый электрошкаф управления;
Система контроля температуры
Вся машина управляется контроллером Siemens PLC, сенсорный экран MCGS 15 дюймов;
Низковольтная аппаратура использует бренд CHNT.
Твердотельные реле (SSR) используют тайваньский бренд Fotek.
В стоимость включены пуско-наладочные работы
