Описание
Комплектация:
Термоформовочный станок
Дополнительное оборудование:
Воздушный компрессор, 7 м³/мин
Охладитель (чиллер), 15F
Воздушный ресивер (баллон), 2 м³
1 комплект пресс форм
Стоимость дополнительного комплекта форм - 17 800$
Примечание: в стоимость оборудования включен один комплект форм (для одного размера)

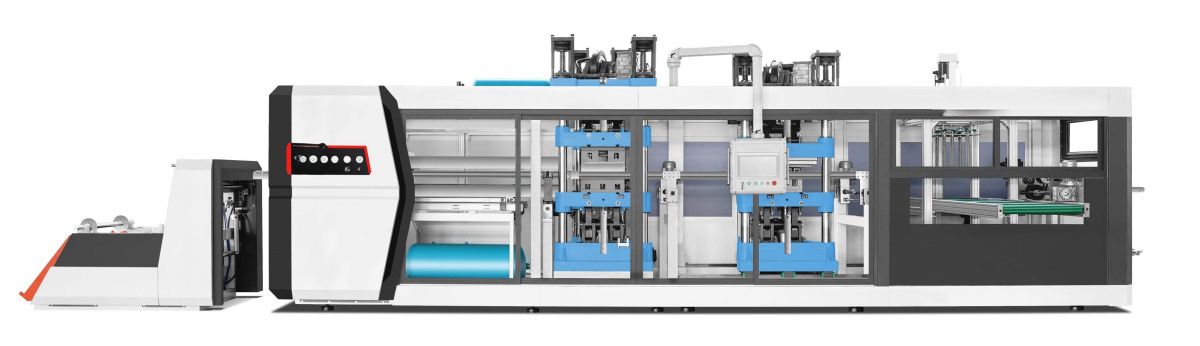

Машина объединяет в один процесс формовку, вырубку, резку и укладку в стопку. Она широко применяется и подходит для большинства запросов клиентов, позволяя производить пластиковые лотки, контейнеры, коробки, крышки и т.д. Машина полностью приводится в действие сервоприводом. Стабильная работа, низкий уровень шума, высокая эффективность, высокое качество продукции.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Область формования 820 мм x 650 мм
Макс. глубина формования 140 мм
Толщина листа 0.2-1.6 мм
Макс. скорость формования 30 циклов/мин
Давление воздуха 0.6-0.8 МПа
Расход воздуха 4.5 м³/мин
Расход воды 0.7 м³/ч
Макс. ширина листа 850 мм
Подходящие материалы: PP, PS, HIPS, PET, PVC, PLA и др.
Электропитание: AC 380 В, 50 Гц, трехфазное, четырехпроводное
Потребляемая мощность 100 кВт
Номинальная мощность 199 кВт
Мощность нагрева 140 кВт
Процесс: Формовка-резка-укладка в стопку
Габариты (ДxШxВ) 11800 x 4300 x 2800 мм
Вес: около 17.0 тонн
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Фильтр, CKD (Япония)
Формующий клапан, NORGREN (Великобритания)
ПЛК/Сервопривод/Серводвигатель, Delta (Тайвань)
Датчик приближения/Твердотельное реле, FOTEK (Тайвань)
Контактор переменного тока/Автоматический выключатель, SCHNEIDER (Франция)
Электромагнитный клапан, Jinqi (Тайвань)
Нагреватель, Eistein (Германия)
Силовой выключатель, MEAN WELL (Тайвань)
ХАРАКТЕРИСТИКИ
Рабочие станции приводятся в действие с помощью стабильной конструкции с четырьмя направляющими колоннами (сталь GCr15, с внешним твердым хромированием). Износостойкая, продлевает срок службы оборудования.

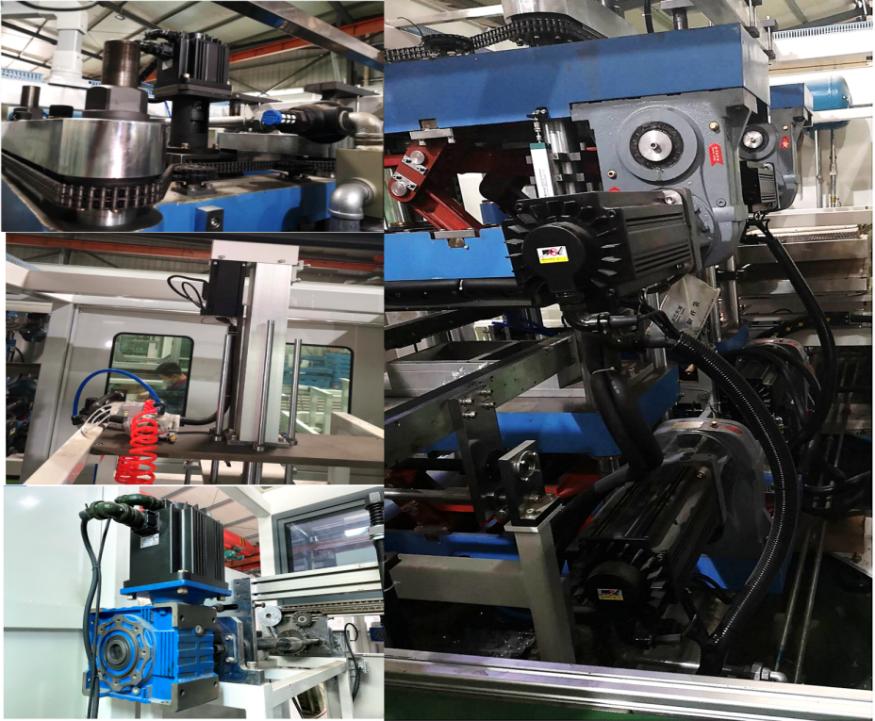

Рабочая станция, участок подачи листа и намотки полностью приводятся в действие сервоприводной системой, что обеспечивает более высокую точность и эффективность.
Керамические нагреватели (Германия, ELSTEIN) с добавлением вакуумной теплоизоляционной ваты обеспечивают быстрый отклик, сокращают время обработки и экономят энергию.
Промышленный интерфейс ручного управления обладает функцией сохранения. Все параметры могут быть сохранены в рецептах, что удобно для последующей работы.

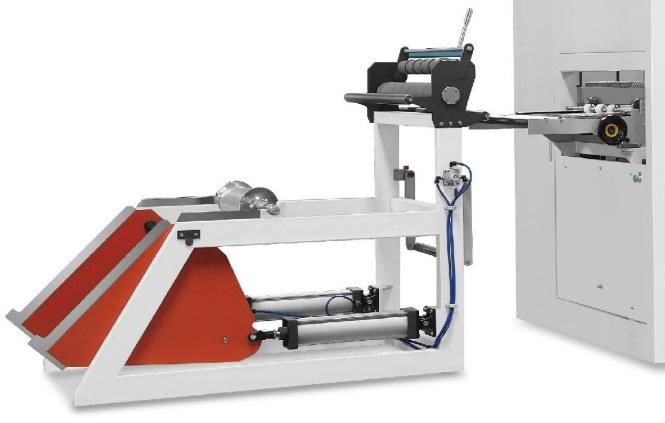

Устройство удержания материала объединено с машиной для экономии пространства в цехе и простоты управления.
ОБЗОР МАШИНЫ

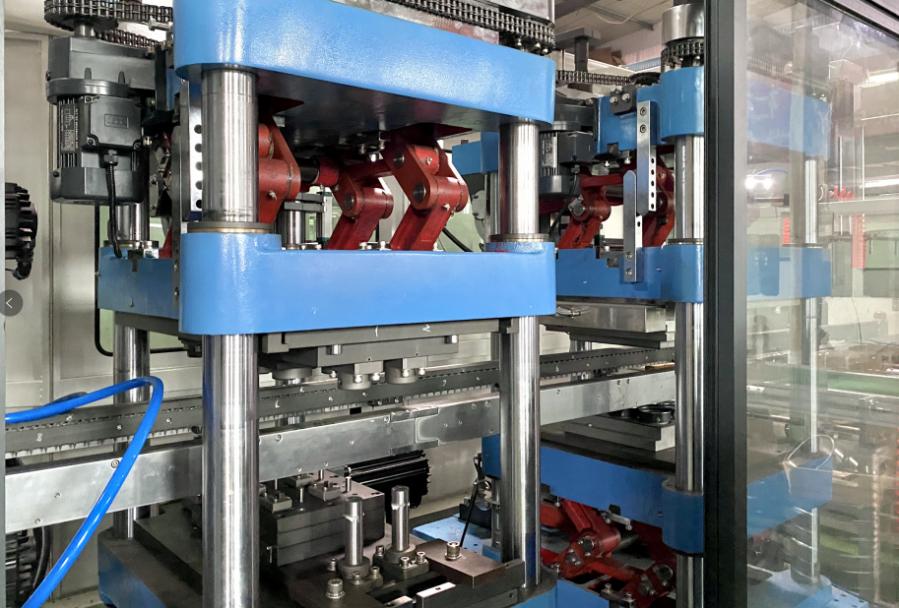

Каждая станция приводится в действие эксцентриково-кривошипной кулисной конструкцией.
Участок подачи и нагрева оснащен фотоэлектрическим датчиком для предотвращения ошибочных операций в производственном процессе.
Цепь инструментального стола изготовлена из стали 65#Mn, что помогает транспортировать лист. Алюминиевые направляющие с водяным охлаждением экономят воду.
Машина оснащена системой контроля температуры PID, которая отличается высокой точностью, а допуск контроля температуры составляет <1°C.
Имеется устройство для быстрой смены оснастки, которое максимально сокращает время замены формы.
Каждый серводвигатель имеет защиту от перегрузки при перегруженности машины.
Имеется функция сигнализации раздвижных дверей.
Дополнительное оборудование (включено в стоимость):
Охладитель (Чиллер) 15F
Охлаждает формы, направляющие и гидравлическую систему во время работы машины.
Хладагент: R22
Вентилятор охлаждения 0.55 кВт * 2
Объем водяного бака 150 л
Номинальная мощность 13.6 кВт
Электропитание 3Ф-380В/50Гц
Габариты (ДхШхВ) 1500 x 850 x 1450 мм
Вес 750 кг
Воздушный компрессор 7 м³/мин
Обеспечивает достаточное количество воздуха в момент формования.
Рабочее давление 1.0 МПа
Производительность 7 м³/мин
Мощность двигателя 45 кВт
Электропитание 3Ф-415В/50Гц
Габариты (ДхШхВ) 1480 x 1030 x 1365 мм
Воздушный ресивер (Баллон)
Вспомогательный элемент пневмосистемы, поддерживающий стабильность давления воздуха.
Объем 2.0 м³
Рабочее давление 0.8 МПа
Расчетная температура 150°C
Общая высота 2700 мм
Внутренний диаметр 1100 мм
Разъем предохранительного клапана: Rp1-1/2
Разъем дренажного клапана: Rp ½
В стоимость включены пуско-наладочные работы
