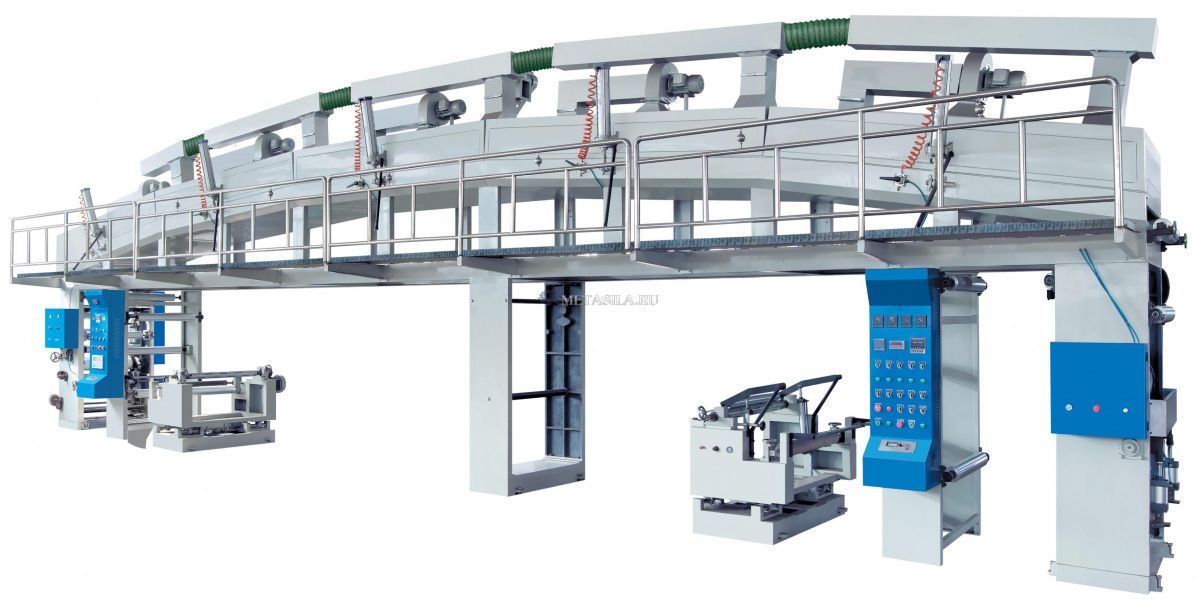

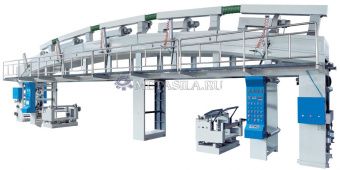

Описание
Основные технические параметры:
Ширина покрытия: 950 мм
Ширина направляющего ролика: 1030 мм
Материал клея: определяется заказчиком
Подходящий материал: Бумага: 0,15-0,25 мм
Пленка: 0,15-0,25 мм
Скорость машины: 130 м/мин
Рабочая скорость машины: 50-120 м/мин (зависит от материала и клея)
Макс. Диаметр размотки: Φ800 мм
Макс. Диаметр перемотки: Φ800 мм
Способ нагрева: электрическое отопление
Контроль температуры: 140℃±2℃
Точность перемотки кромки: ±0,5 мм
Общая мощность: около 115 кВт
Размер (ДхШхВ): 15300мм×2200мм×4100мм
Источник питания: 3 фазы 4 линии 380 В 50 Гц
Технологическая схема
Разматывание - Нанесение покрытия – Сушка - Перемотка назад - Охлаждение
Основные части:
1. Разматывающая часть с системой направления полотна EPC
с 3-дюймовым воздушным расширительным валом для разматывания. Воздушно-расширительный вал прост в эксплуатации
макс. ширина размотки 950 мм
макс. диаметр размотки 800 мм
система контроля постоянного натяжения, 1 комплект
с фотоэлементом для отслеживания краев полотна точность составляет ±0,15 мм
переходный ролик (ширина * диаметр): 1030 мм×Φ80 мм
2. Покрывающая деталь
способ нанесения покрытия: керамическое роликовое покрытие
корпус машины: литая сталь
клеевой ролик: керамический ролик диаметром 160 мм
прижимной ролик: пневматический прижимной ролик с регулируемым давлением
клеевая пластина: изготовлена из нержавеющей стали, ручной подъем и опускание
скребок: с пневматическим управлением и червячным колесом для управления перемещением
переходный ролик: алюминиевый ролик, размер 1030мм×Φ80мм
керамические ролики управляются инверторным двигателем.
3. Сухая часть духовки
способ сушки: электрическое отопление, с управлением циркуляцией центробежного вентилятора 5 комплектов
длина печи: 15 метров
зона контроля температуры: 5 зон; каждые 3 метра по одной зоне контроля температуры
контроль температуры: 150℃ ± 2℃; автоматический дисплей температуры, температура может быть предустановлена и автоматическое управление
вытяжка воздуха: 1 комплект центробежного вентилятора, 2,2 кВт
переходный ролик: алюминиевый ролик (1030 мм×Φ70 мм), двойной поворотный
направляющий край полотна: ручная регулировка на входе и выходе из печи
внутренняя труба: объем воздуха регулируется
открытие-закрытие духовки: пневматическое управление; конструкция с одним коридором, безопасная и надежная
4. Охлаждающая и тяговая часть:
тяга: активная тяга, регулировка пневматического прижимного ролика, с 1 установленным двигателем, 3 кВт
стеновая плита: чугунная конструкция
активный охлаждающий ролик: Φ420 мм, с обработкой поверхности твердым хромом
резиновый прижимной ролик: Φ160 мм, поворотный рычаг регулируется в обоих направлениях
5. Перематывающая деталь
с 3-дюймовым воздушным расширительным валом для перемотки и пневматическим прижимным роликом
с фотоэлементом для отслеживания краев полотна
макс. ширина перемотки 950 мм
макс. диаметр перемотки: 800 мм
управление: управление перемоткой двигателя с частотным преобразователем
алюминиевый ролик (ширина * диаметр): 1030 мм×Φ80 мм
6. Электрическая часть управления
вертикальный центральный шкаф управления, передний и задний шкафы
пневматический компонент
элемент электрического устройства
регулятор натяжения
подсчет линейной скорости, 1 штука
преобразователь частоты, 3 комплекта
приводная система: синхронное управление двигателем инвертора из 3 комплектов
инверторный двигатель мощностью 2,2 кВт для нанесения покрытий, 1 комплект
инверторный двигатель мощностью 3 кВт для охлаждения, 1 комплект
инверторный двигатель мощностью 4 кВт для перемотки, 1-й
В стоимость включены пуско-наладочные работы
