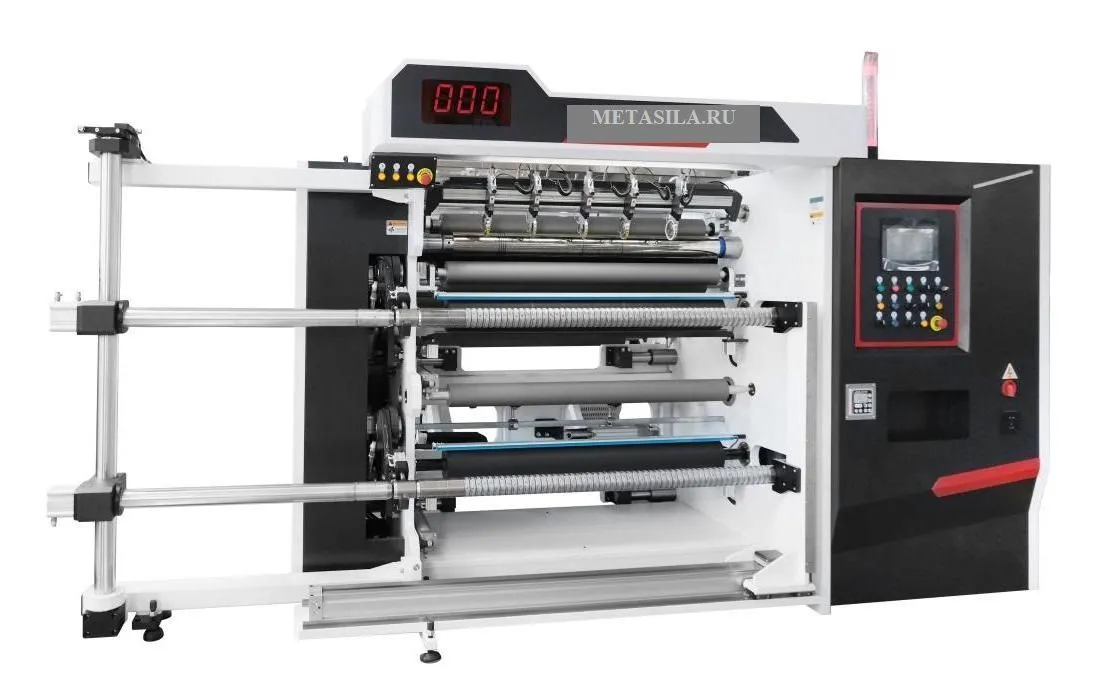

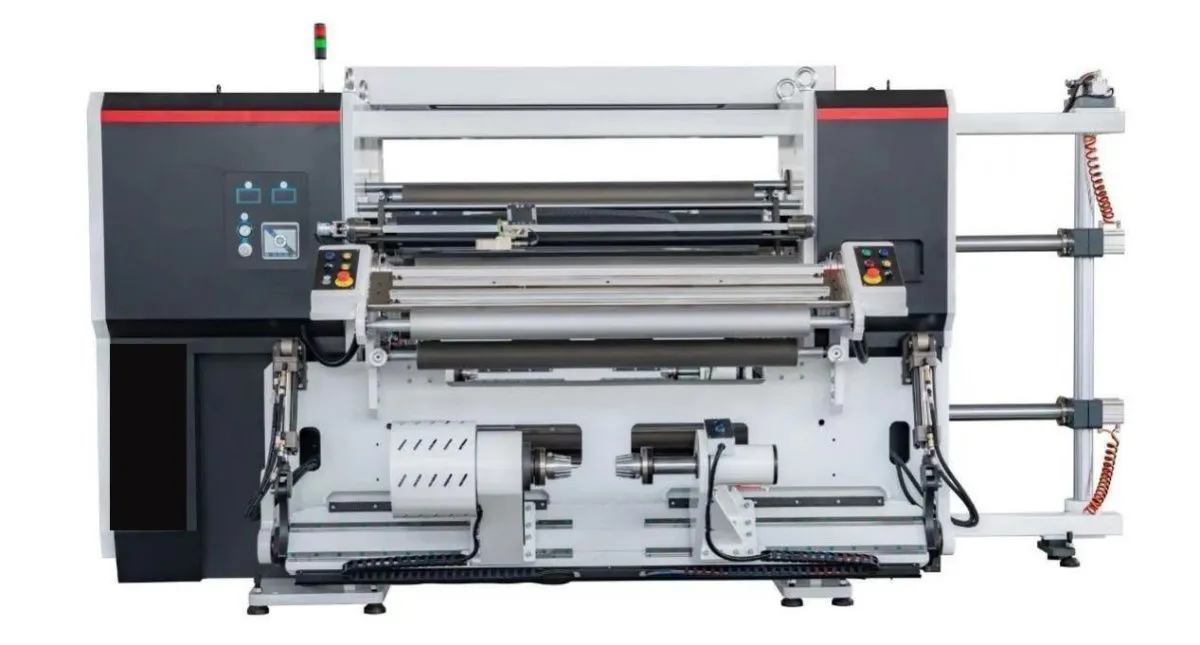

Станок для резки фольги (модель К-55)

Система натяжения. На станке используется система натяжения с использованием бренда DJI совместно с Panasonic, Siemens, Rexroth, Mitsubishi и т.д.

Намоточный вал и намоточный ролик оснащены двойным пропорциональным клапаном с электронным управлением, система управления с замкнутым контуром.

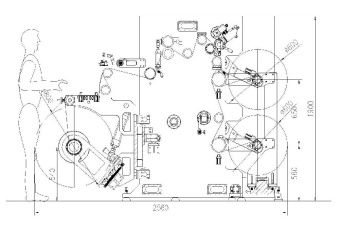

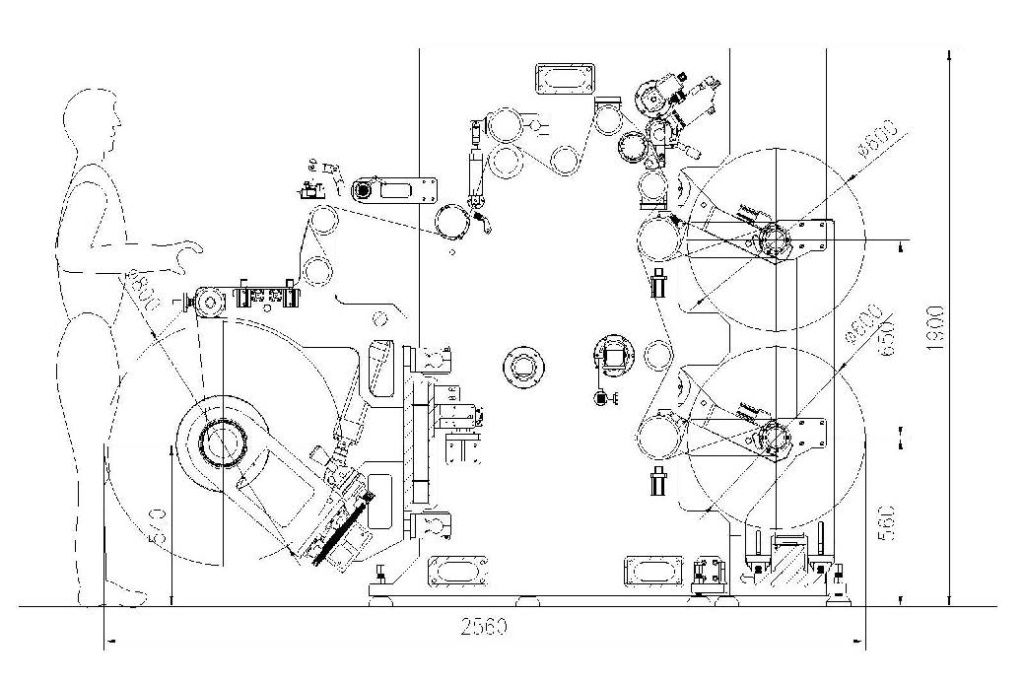

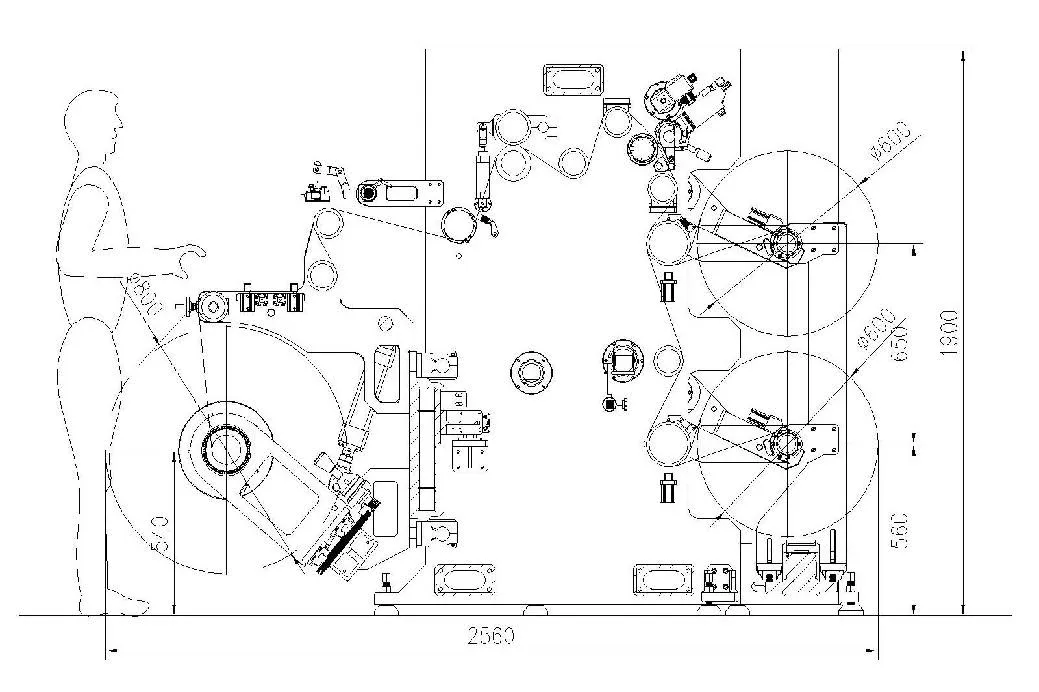

Схема работы:

Параметры:

Применяемые материалы: фольга, AL-ламинация, ПЭТ, BOPP, PE, PA, ламинирование.

Толщина материала 0,01-0,15 мм

Рабочая ширина 1300 мм

Ширина рулона 1350 мм

внутренний диаметр 800 мм

внутренний диаметр 600 мм

Механическая скорость 500 м/мин, Зависит от материала

Диапазон натяжения 30-300 Н

Способ регулирования натяжения: Постоянное натяжение/конусообразное натяжение

Точность подачи ±0,3 мм

Ход направляющей ±100 мм

Способ подачи без вала, гидравлический подъем

Способ выгрузки: переверните F-образную стойку на 90 градусов для сбора готового ролика

Разматывающий сердечник диаметром 3/6 дюйма

Разматывающий сердечник диаметром 3 дюйма с фрикционной намоткой по центральной поверхности

Точность измерения ±1/1000 м

Пневматический тормоз для остановки разматывания -

Тяговая мощность 4 кВт

Мощность обдува 1,5 кВт

Мощность перемотки 5,5 *2 кВт

Общая мощность ≈ 18 кВт

Напряжение питания AC380±5%, 50 Гц

Давление воздуха ≥0,6 Мпа

Размер L2560W3800H1900 мм

Вес ≈4500 кг

Конфигурация：

Пневматический разрыв Китай

Тяговый двигатель ДМ/ШАНХАЙ

Двигатель перемотки SES5.5E 2 DM/ШАНХАЙ

Преобразователь частоты привода G-Series 3 Yaskawa/Япония

Цилиндры и электромагнитные клапаны 1 SMC

Прецизионный регулятор давления 1 SMC

ПЛК и модуль FPX 1 Panasonic или Mitsubishi Japan

с сенсорным экраном MT 1 Weinview-Тайвань

Тяговый ролик 1 Kesheng

Тяговые прижимные ролики 1 kesheng

Направляющие ролики из алюминия 1 kesheng

Перемоточные валы kesheng 1 NSK/Япония

Описание функции

ЧАСТЬ 1: РАЗМАТЫВАНИЕ

Способ разматывания: рулон материала оснащен конической головкой без вала, ширина разматывания регулируется вручную с помощью ручного стержня и стойки, а гидравлический механизм подъема и опускания используется для автоматической намотки, что снижает трудоемкость.

Разматывание и коррекция: Эта машина использует импортную аналоговую систему коррекции, отслеживающую край материала, а направляющий фотоэлектрический элемент оснащен функцией электрической точной настройки, таким образом, машина может быстро регулировать положение отслеживания фотоэлектрической головки во время работы, уменьшать потери и повышать эффективность.

Регулировочное устройство: направляющий ролик из алюминиевого материала для размотки имеет регулировочное устройство продольного отклонения, благодаря чему материал может двигаться параллельно направляющему ролику в максимальной степени, обеспечивая точность и качество намотки.

Определение натяжения при размотке: Два датчика натяжения взаимодействуют с магнитными порошковыми тормозами для достижения натяжения при размотке. Выходной крутящий момент рассчитывается ПЛК для создания определенного натяжения материала

для обеспечения натяжения пленки материала.

Управление разматыванием: Система управления машиной выполняет функции запуска, остановки, регулирования скорости, сигнализации об остатках разматываемого материала, регулировки натяжения разматываемого материала и т.д. И синхронизирована с местом намотки, с основным дисплеем скорости и дисплеем натяжения разматываемого материала.

Стол для разматывания и сращивания: Эта машина оснащена наклонной платформой для сращивания под давлением воздуха, что облегчает быструю стыковку материалов при смене рулонов и повышает эффективность.

ЧАСТЬ 2: ТЯГОВОЕ УСИЛИЕ

Тяговый привод: тяговый ролик независимо приводится в движение двигателем преобразования частоты, а синхронный шкив с дугообразными зубьями передает крутящий момент, что характеризуется низким уровнем шума при передаче, большим крутящим моментом при передаче и низкими потерями мощности.

Тяговый ролик: Тяговый ролик регулируется за счет динамической и статической сбалансированности, стабильной работы, отсутствия источника вибрации, подходит для широкого спектра материалов и высокоскоростных применений.

Прижимной ролик: прижимной ролик изготовлен из резинового материала, для коррекции динамического и статического равновесия подъем тягового прижимного ролика осуществляется пневматическим управлением, а давление регулируется.

Измерение: использование моторного датчика для определения рабочей длины с высокой точностью и высоким разрешением обеспечивает преимущества, связанные с требованиями производственного процесса, а программная схема предусматривает накопительный замер, автоматическое отключение и другие функции.

ЧАСТЬ 3: ИЗМЕРЕНИЕ длины

Способ резки: в стандартную комплектацию станка входит 8 комплектов ножей с плоским лезвием. В зависимости от материала. вы можете выбрать плоский нож или дисковый нож в качестве опции (не входит в стоимость).

Обработка кромок: Обрезной край направляется в вакуумную трубу сбоку машины. в качестве опции вы можете использовать устройство для намотки обрезков, чтобы наматывать обрезной край, когда он выходит из машины.

ЧАСТЬ 4. НАМОТКА

Способ намотки: Конструкция намотки разработана специально для фольгированных или алюминиево-ламинированных материалов. Пленка наматывается на центральные вращающиеся валы, и когда диаметр увеличивается, валы перемотки одновременно перемещаются назад, поэтому точка соприкосновения рулона пленки с прижимным роликом всегда остается неизменной.

Привод намотки: обмотка приводится в действие двигателем преобразования частоты.

Позиционирование бумажной трубки: технология инфракрасного позиционирования бумажного сердечника намотки для обеспечения точной подачи бумаги позиционирование стержня, уменьшающее потерю рулона пленки, стандартно оснащено 8 группами.

F-Образная стойка: Соединенная разгрузочная стойка, длина разгрузочного рычага 1000 мм.

ЧАСТЬ 5: ДРУГАЯ КОНСТРУКЦИЯ

Привод: В приводной части используется высокопроизводительный импортный привод с преобразователем частоты в сочетании с вспомогательным контроллером управления для достижения высокой точности скорости.

Управление: Хост использует программное управление ПЛК, а человеко-машинный интерфейс устанавливает рабочие параметры и контролирует рабочее состояние.

Интерфейс: Машинный интерфейс имеет функцию сохранения параметров, которая позволяет сохранять 10 различных настроек параметров, которые оператор может считывать и использовать непосредственно, что сокращает время настройки и повышает эффективность.

Пневматические компоненты: машина имеет более широкое автоматическое управление с точки зрения функций, поэтому выбор и конструкция пневматических компонентов рассматриваются более всесторонне, а электрические компоненты всей машины изготавливаются известными зарубежными брендами.

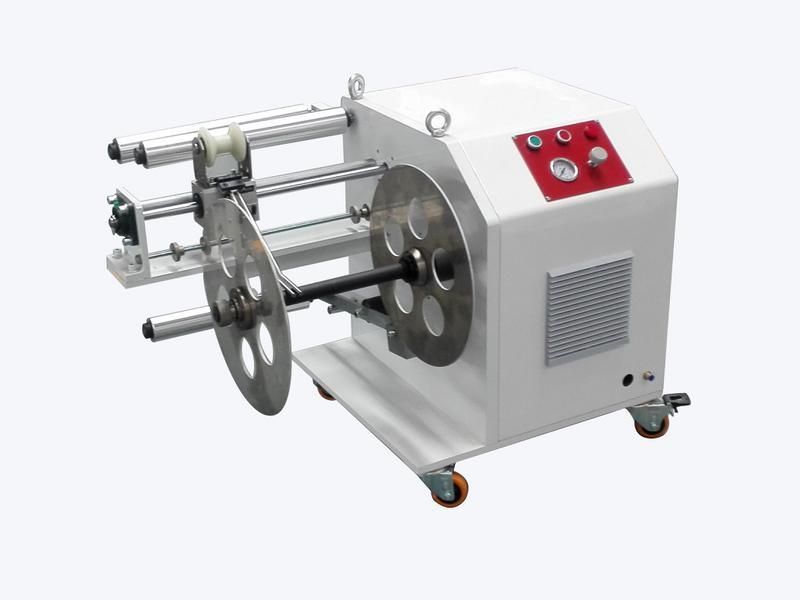

Устройство для намотки обрезков
