Описание

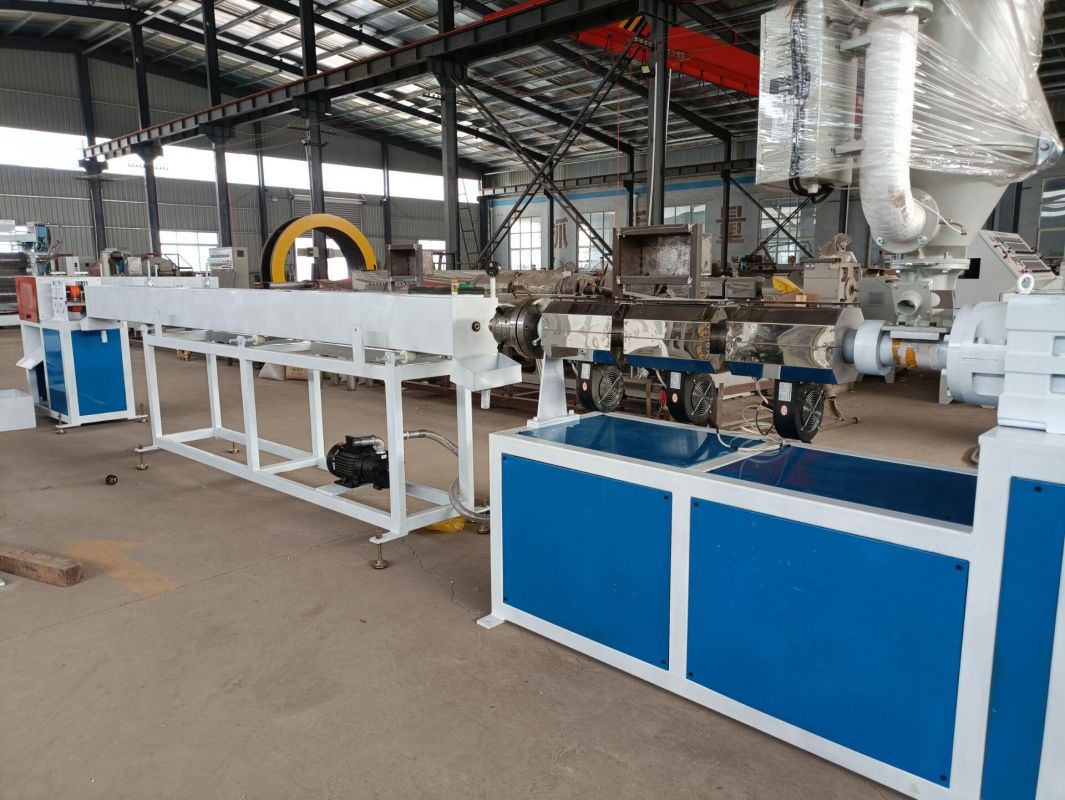

Состав:
1 Одношнековый экструдер
2 Пресс-форма для экструзии одного размера
3 Вакуумный резервуар для калибровки и охлаждения -
4 подъемно-транспортная машина
5 Автоматический резак
Материал: TPU
Мощность: 3 фазы
Охлаждающая вода: ≤20 ℃ ≥0,3 Мпа ~ 3 л/мин
Сжатый воздух: 0,3 м3/ мин ≈0,5 Мпа
Основные технические параметры

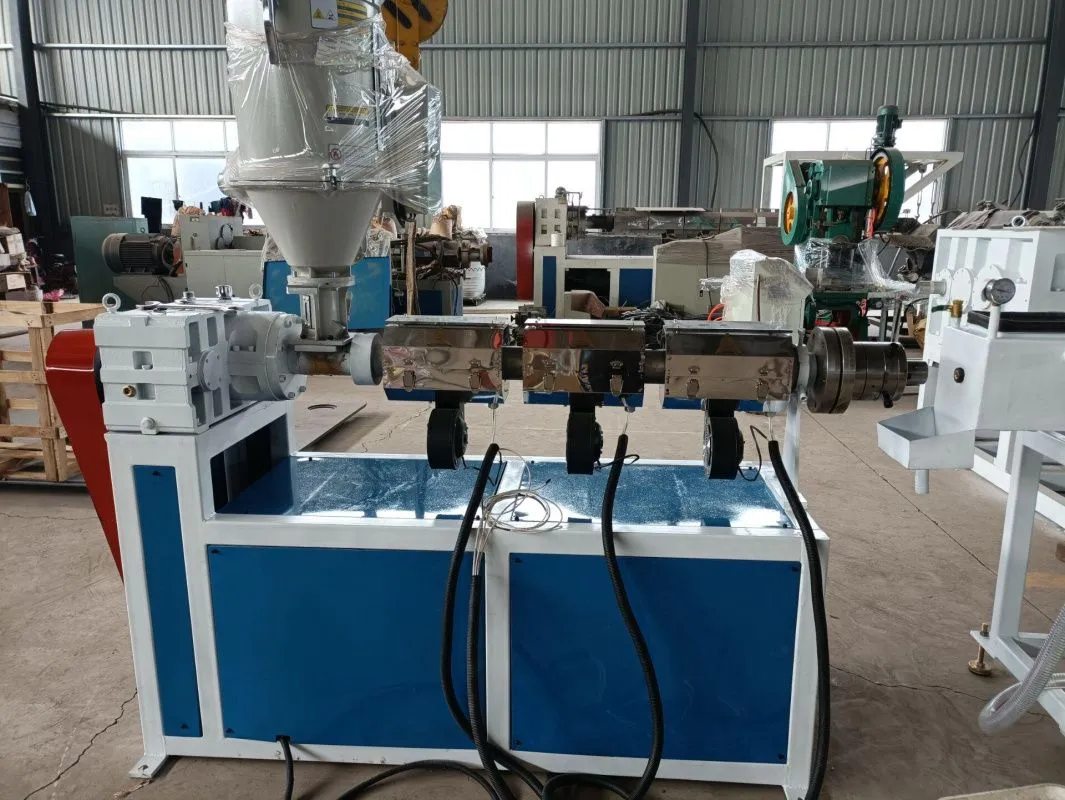

Одношнековый экструдер
Винт
1. диаметр: 45 мм
2. количество: 1 шт
3. скорость: 1-34,7 об/мин
4. материал шнека: 38crmoala, глубина залегания азота 0,5 ~ 0,7 мм.
5. обработка поверхности: азот, полировка
Бочка
1.материал корпуса: 38CrMoAl
2. обработка внутренней поверхности: азот, полировка
3. место для подачи: циркуляционное охлаждение с водяным кольцом
4.тип нагрева: керамический нагреватель — мощность нагрева: всего 3 зоны 4,8 кВт
5. тип охлаждения: охлаждение цилиндрическим вентилятором —мощность охлаждения: 3 зоны по 0,6 кВт
Приводной двигатель: переменный ток мощностью 11 кВт
Рама экструдера: стальные чашки сварены со стальным швеллером, редуктор и седло двигателя изготовлены из стальной пластины, что обеспечивает жесткость и прочность всего экструдера
Система снижения скорости
1. передаточное число редуктора: 20: 1 материал редуктора: HT200
2.тип зубчатого колеса: материал винтового зубчатого колеса: 20CrMnTi
3.обработка поверхности зубчатого колеса: Материал вала закалочного зубчатого колеса: 40Cr
4.тип охлаждения: внутреннее водяное охлаждение
5. управление двигателем: с помощью инвертора
Электрический шкаф управления
Автоматическое регулирование температуры
Контактор: Siemens
Другие устройства и двигатель китайского бренда
Пресс-форма для экструзии
Пресс-форма: Материал пресс-формы для зажимов из ТПУ: 45Cr
Обработка пресс-формы: гальваническое покрытие, полировка зоны нагрева пресс-формы: 3 зоны
диаметр трубы: в соответствии с образцом
калибратор: в соответствии с образцом

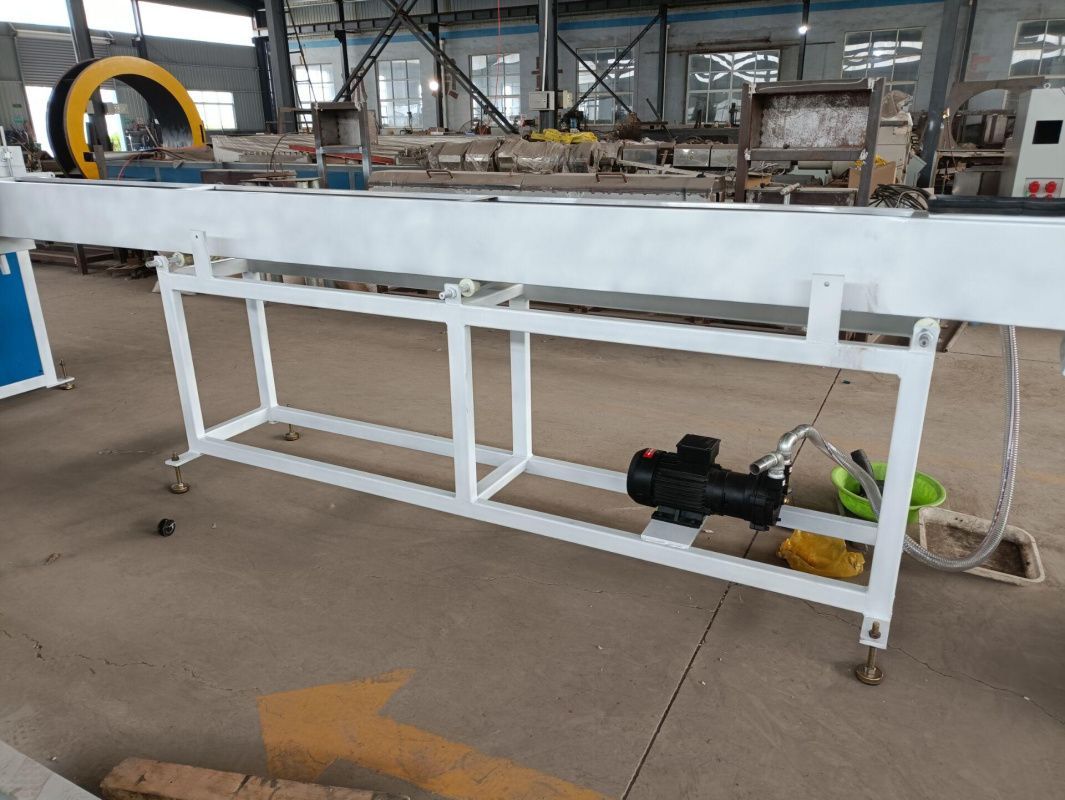

Вакуумный резервуар для калибровки и охлаждения
1.размер зажима из тпу: в соответствии с образцом
2.длина резервуара: 3000 мм
3.глушитель для регулировки вакуума: 1 шт；
Вакуумный дисплей: 1 шт
4.материал резервуара: нержавеющая сталь толщиной 2 мм
5.вакуумный насос: 0,75 кВт
6.вакуум (МПа): 0 ~ 0,09МПа.
7.водяной насос: 0,55 кВт x 1.
8. ход вакуумного бака: редуктор с ходовым винтом
9. мощность двигателя: 0,75 кВт

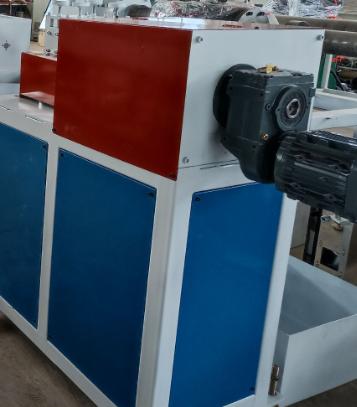

подъемно-транспортная машина
1.длина зажима: 600 мм
2. мощность двигателя: двигатель переменного тока мощностью 2,2 кВт
3. управление двигателем: с помощью инвертора
4. скорость перемещения: 0 ~ 15 м / мин； может синхронизироваться с управлением
5.редуктор: червячный редуктор； с приводом от цепной передачи
6. походный тип: пневматический цилиндр
7. съемная резина: полиуретан

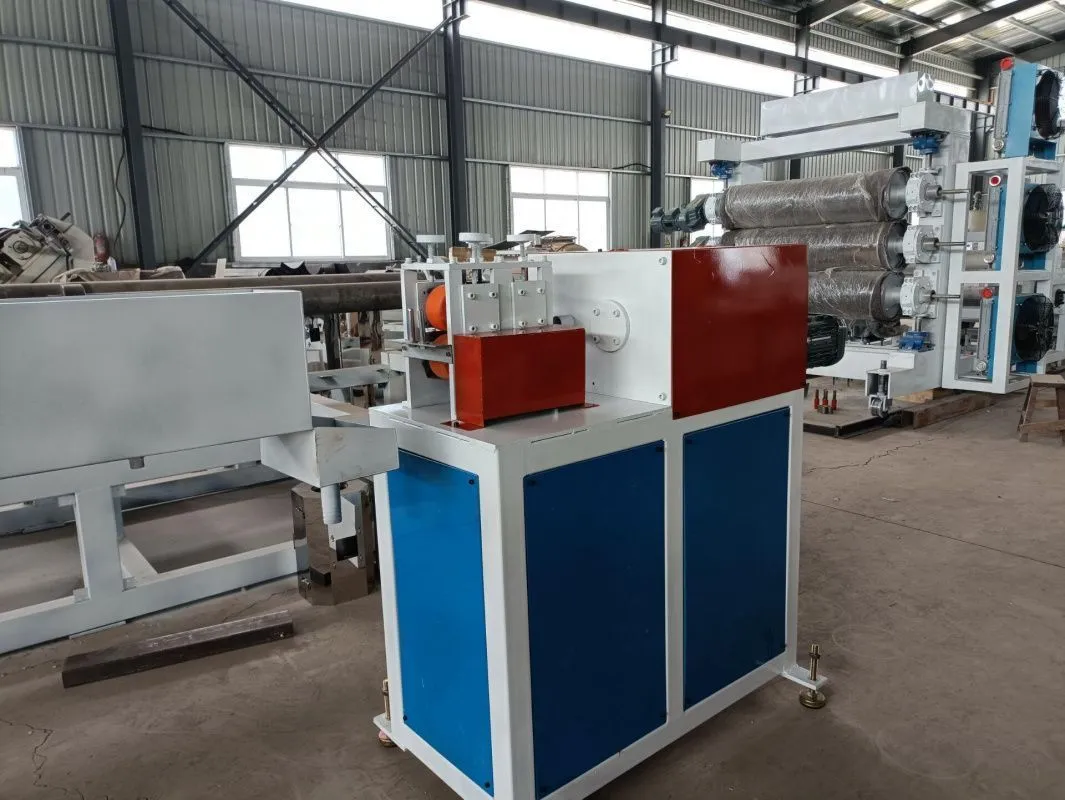

Автоматическая резка
Мощность двигателя: 0,75 кВт
В стоимость включены пуско-наладочные работы
Доставка – 25 дней
Срок изготовления – 45-50 дней
