Описание
Оснащен:
- 7 группами односторонних опорных устройств для загрузки сырья максимальной шириной 1000 мм;
- Механическим устройством для перенапряжения и обмоткой вала подъема газораспределительного механизма;
- Он оснащен автоматической системой горизонтальной резки с постоянным отслеживанием, оснащен системой формования кромок для сгибания кромок.
Скорость производства: 20 м/мин.(В зависимости от веса ткани, размер мешка и т.д.)
Оборудование оснащено автоматическим устройством для намотки отходов влево и вправо, что позволяет складывать отходы в штабель.
Все формы оборудования изготовлены из специальных материалов, а рисунок углублений вырезается с помощью специального технологического компьютера (при необходимости могут быть изготовлены шаблоны).
Размер оборудования в сборе: общая длина 13,8 метра и ширина 1,2 метра.
Вес около 4 тонн.
Оборудование оснащено 4 комплектами серводвигателей и системой защиты от помех.
Управление ПЛК, сенсорный экран.
Оснащен фотоэлектрической системой слежения (все серводвигатели оснащены тайваньским Delt).

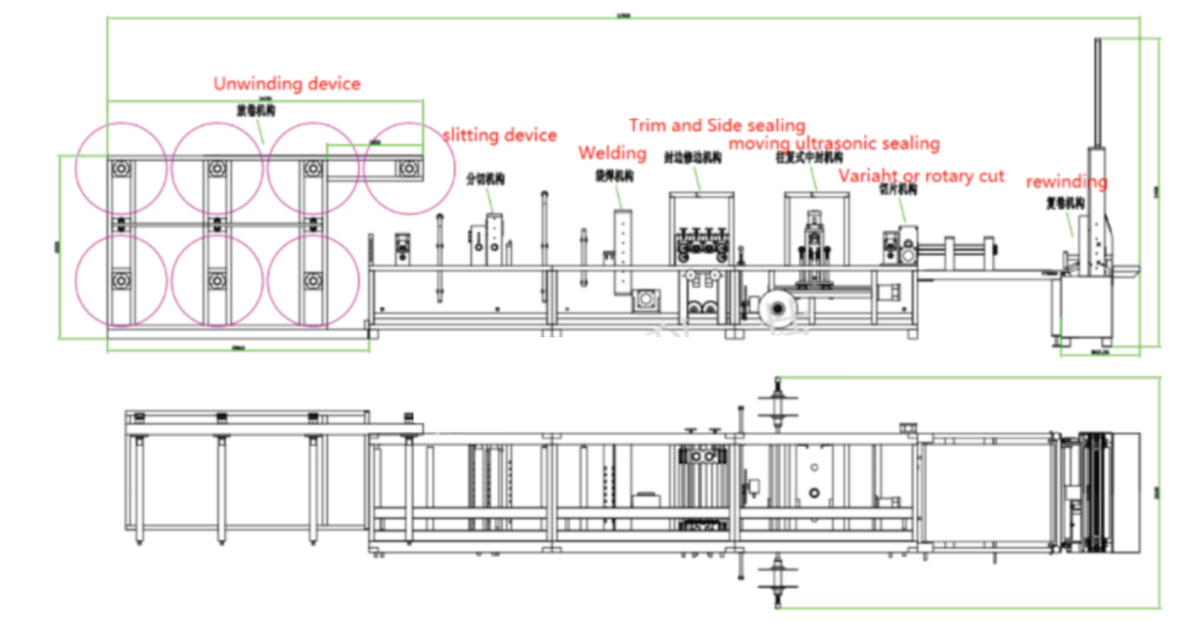

Основные принципы работы: намотка сырья, продольная резка, обрезка, формовка, раскрой, выпуск продукции.
Общая мощность оборудования 15 кВт
Номинальное напряжение 380 В
Вся рама машины изготовлена из стали, поверхность обработана антикоррозийной краской.
Все винты стандартных деталей изготовлены из высококачественной стали 45#.
Оснащен 7 установками автоматического постоянного натяжения.
Обрезная часть формы и положение рожков регулируются вручную.
Рабочая ширина 1000 мм
Рулоны сырья: 6 рулонов с максимальным диаметром 1000 мм, 1 рулон с максимальным диаметром 800 мм.
Диаметр перемотки 1000 мм.
Скорость 20 м/мин
Мощность (Вт) 2600 Вт
Напряжение 380 В 50 Гц
Максимальная ширина мешка 1000 мм
Основные компоненты:
программируемый логический контроллер Deltа
Сервоуправление Deltа
Подшипники Япония NSK
Пневматические компоненты AirTAC
Фотоэлектрический глаз Omron
Контроль температуры Omron
Кнопочный переключатель Китай
Регулятор температуры Yatai
Датчик Omron
Реле Schneider
Электромагнитный клапан Китай
Магнитный переключатель Китай
В стоимость включены пуско-наладочные работы
