Описание

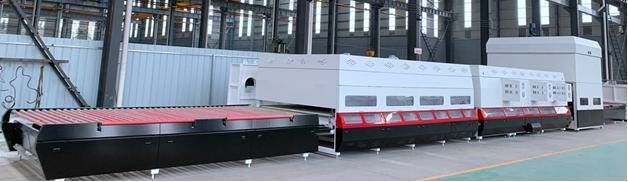

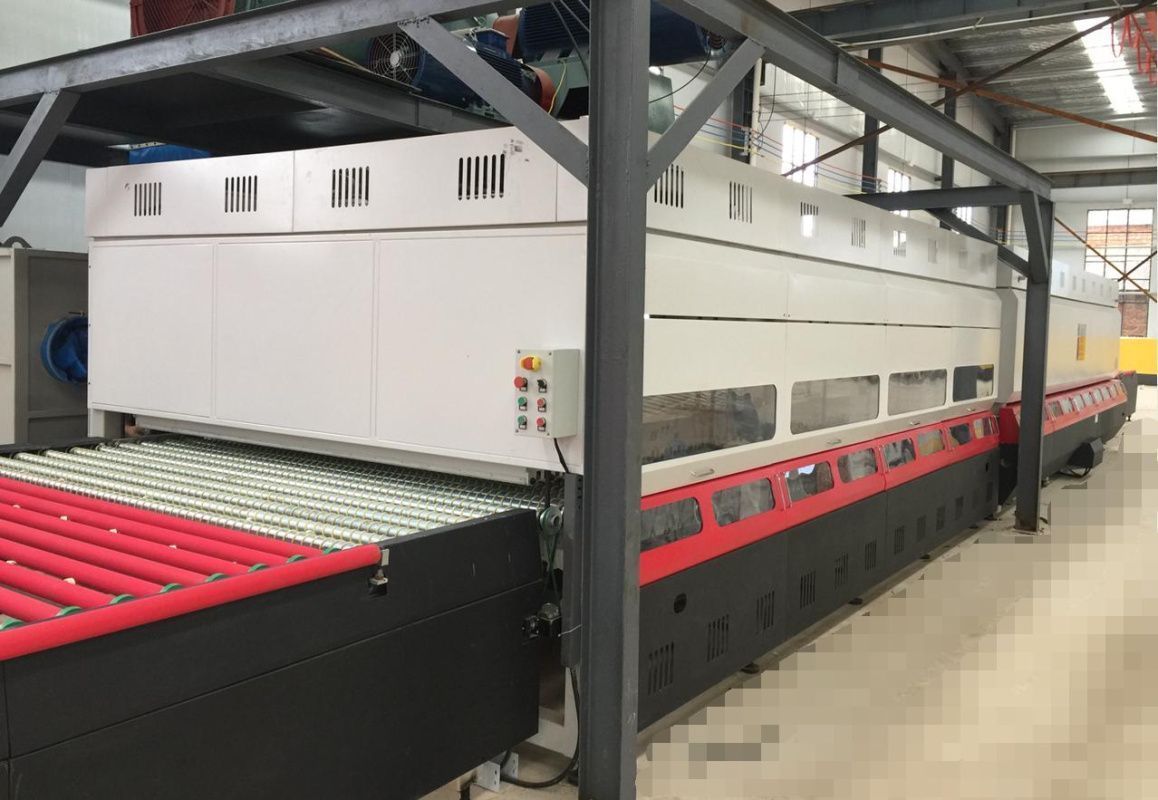

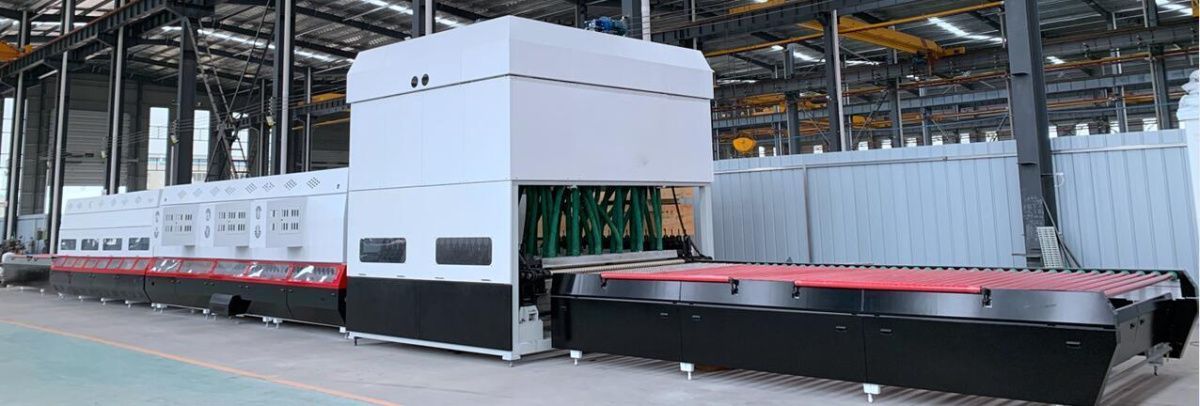

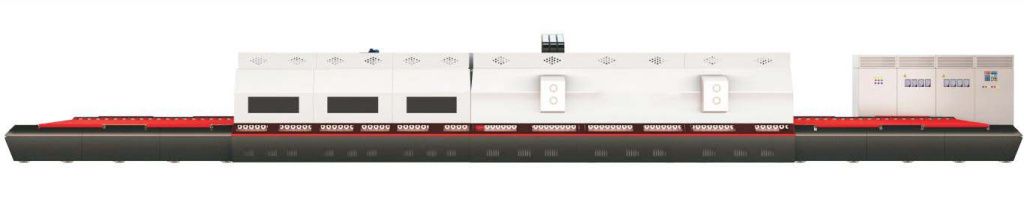

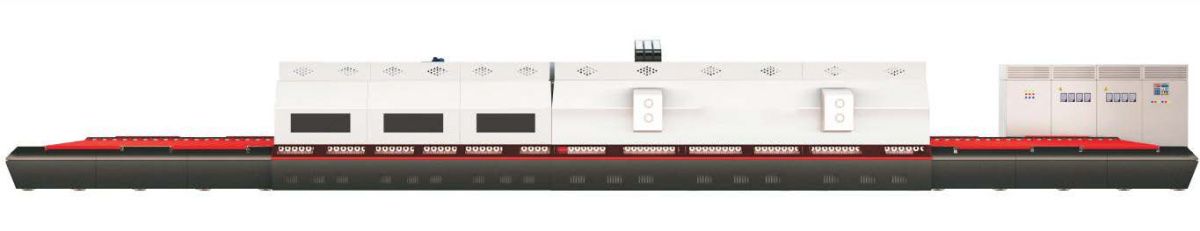

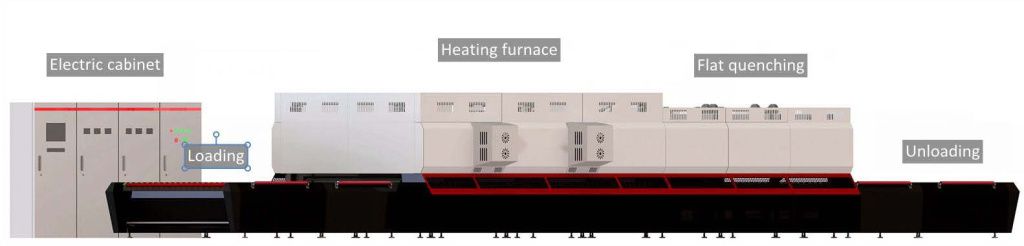

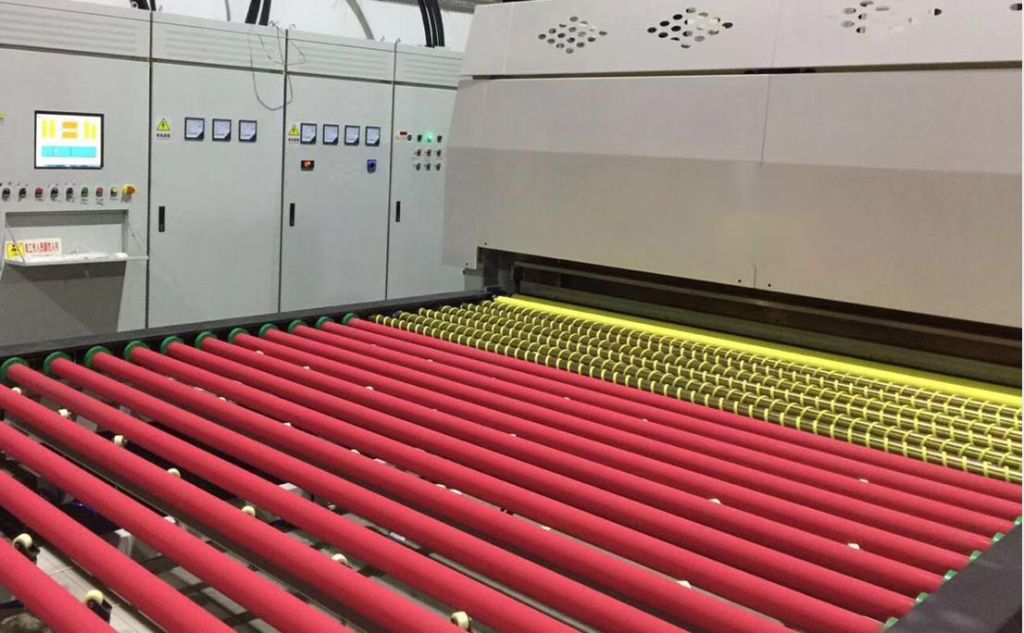

Оборудование включает в себя секцию загрузки, секцию нагрева (печь), секцию плоского отпуска, секцию разгрузки, систему воздуходувки, электрический шкаф управления.

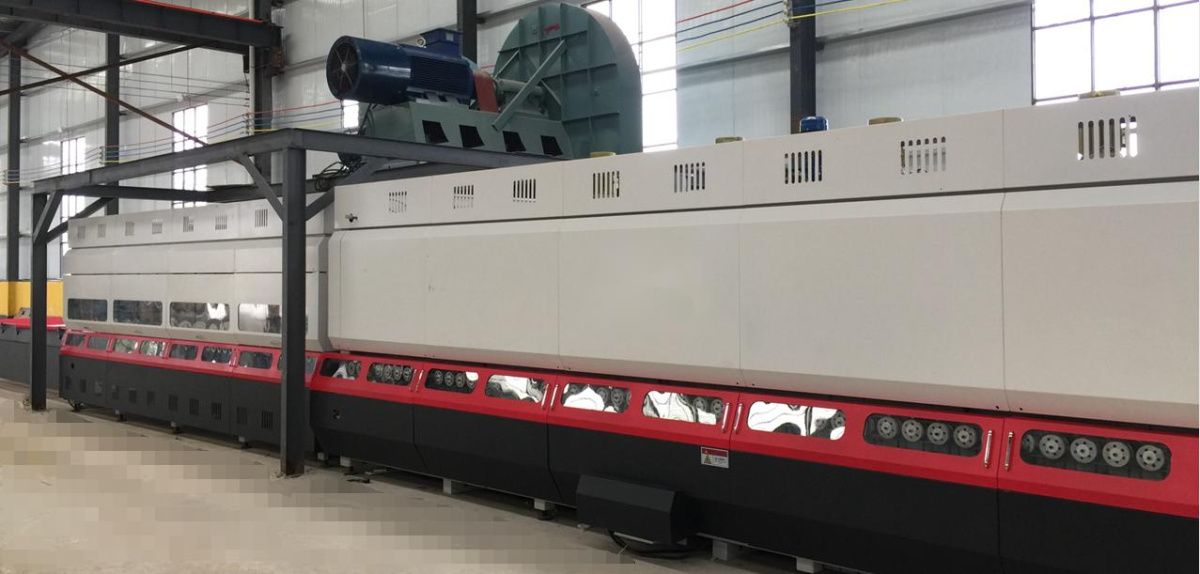

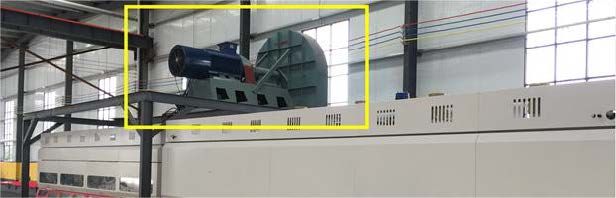

Система воздуходувки состоит из большого вентилятора, шкафа управления инвертора, пневматического клапана управления вентилятором, воздуховода, воздушной камеры и т.д. Большой вентилятор регулируется инвертором для экономии энергии.
Диапазон толщины стекла: Закалка: 4–19 мм с допуском +0,2/-0,2 мм.
Размер стекла:
Максимальный размер плоского стекла: 2000 x 2500 мм, 4–19 мм.
Минимальный размер стекла: 100 х 300 мм.
Уровень готовой продукции: более 5 мм не менее 96%.

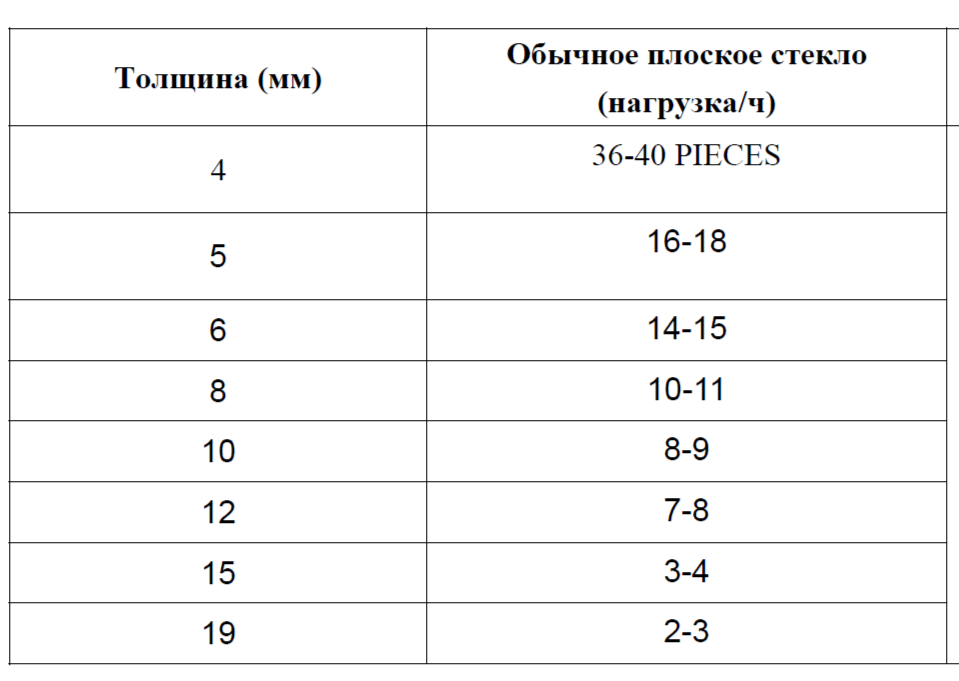

Производительность/время технологического цикла:
Установленная мощность:
Отопление: ≥400 kW
Приводы: 12 кВт
Плоская закалка: 250 кВт x1
Верхний конвекционный вентилятор: 3 кВт x 4 = 12 кВт (боковая установка)
Требуемая мощность: трансформатор не менее 400 кВт.
Сжатый воздух (резервуар с воздухом должен иметь объем не менее 0,5 м3):
Объем: 0,6-0,8 м3/мин.
Давление: >0,7 МПа
Подходящие сорта стекла: Прозрачное флоат-стекло, Low-e стекло, Тонированные стекла
Основная конфигурация:
Промышленный компьютер — новейший продукт ADVANTECH из Тайваня.
ПЛК: продукт OMRON из Японии.
Контроль температуры: продукция ADVANTEC из Тайваня и Японии
Фотоэлектрический и бесконтактный датчик: продукция OMRON из Японии
Инвертор привода (<10 кВт): Schneider
Приводной двигатель (<10 кВт): импорт из Тайваня.
9). Кодировщик снаружи шкафа и фотоэлектрический переключатель, бесконтактный переключатель: OMRON
Материалы и качество

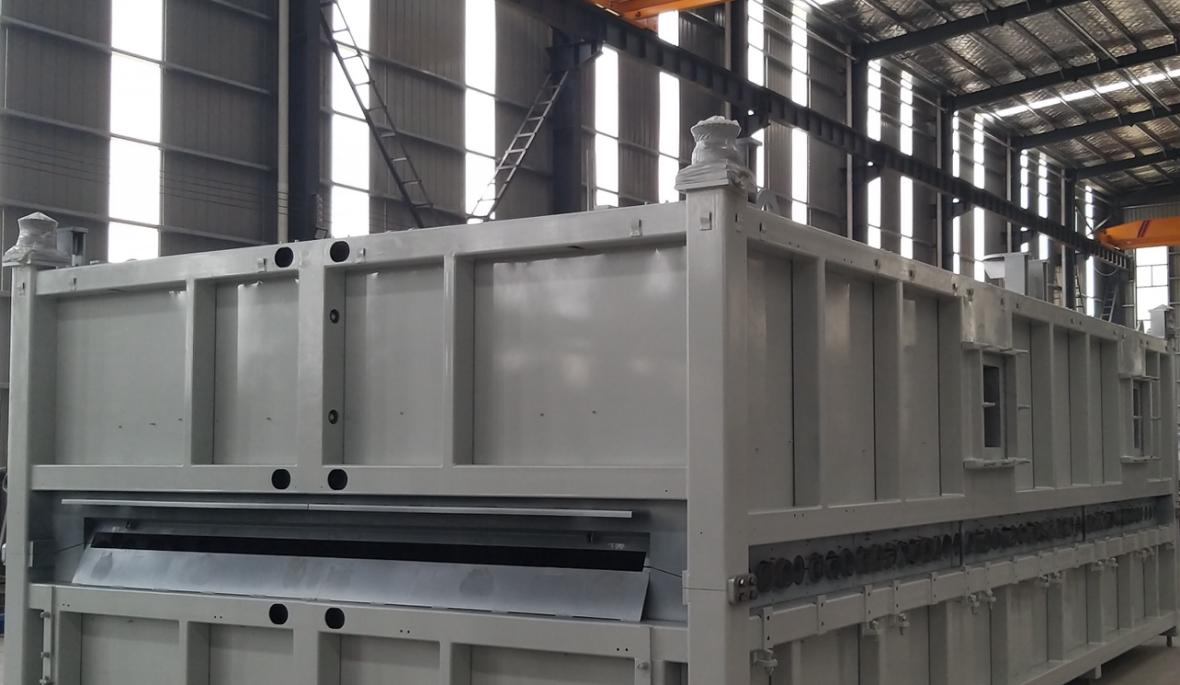

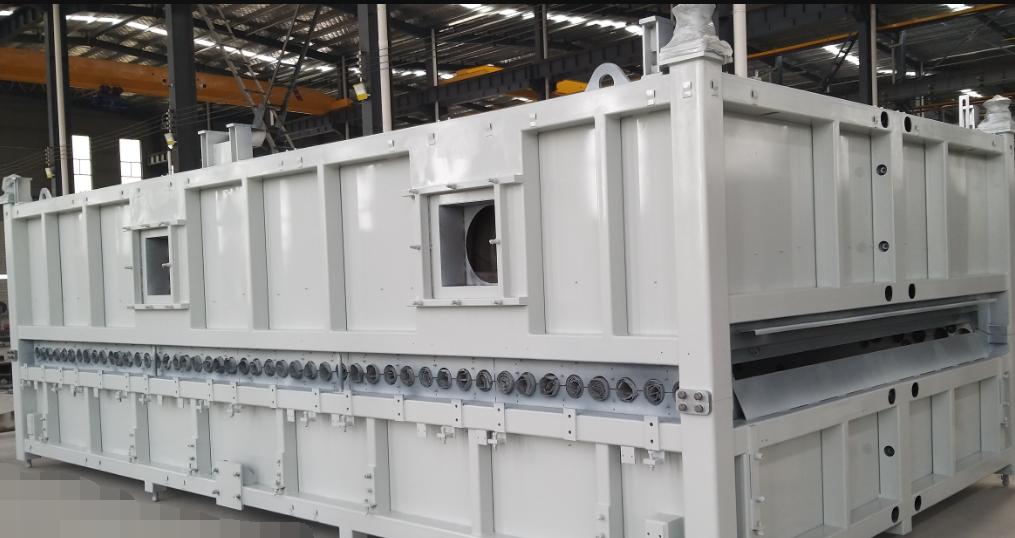

Каркас печи.
Стандартная сталь толщиной 8 мм и прочная квадратная сталь 135*135 обеспечивают длительный срок службы всей печи.

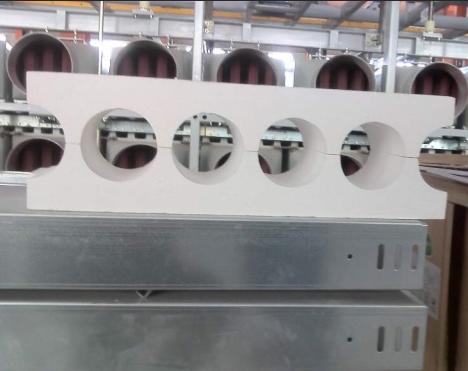

Керамическое роликовое уплотнение со сверхпрочными термостойкими блоками.
С одной стороны, они хорошо запечатаны, а с другой – крепкие, как кирпичи, и после длительного использования не раздавятся.
Рабочий интерфейс: страница выбора производственного режима, главная рабочая страница, страница параметров оператора, страница регулировки температуры, страница инженерных параметров, страница автоматического нагрева, страница сигнализации, страница операций технического обслуживания.
В стоимость включены пуско-наладочные работы
