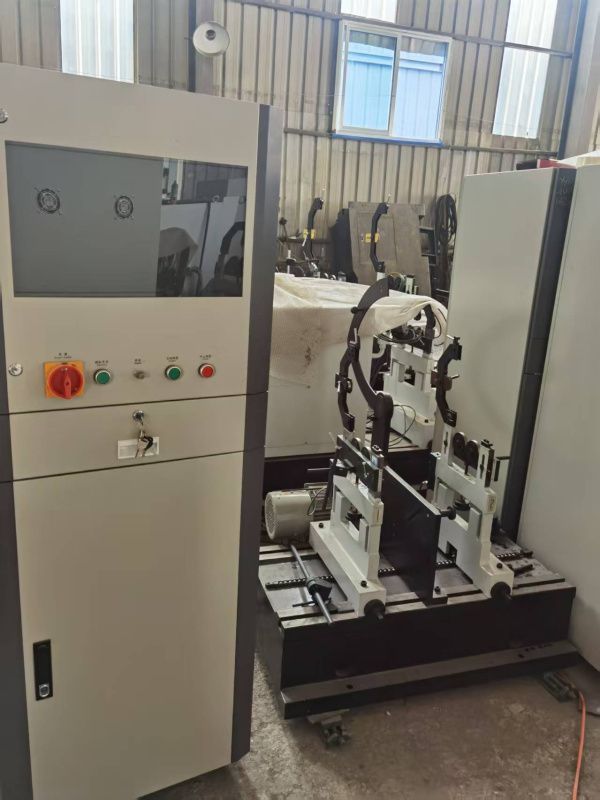

Универсальная динамическая балансировочная машина (модель JH-50)

Универсальная динамическая балансировочная машина (модель JH-50)

Технические параметры:

Диапазон веса заготовки - 1–50 кг

Максимальный диаметр заготовки - 900 мм

Расстояние между опорами - 60–800 мм

Длина станины - 1000 мм

Конструкция рамы - Цельная рама, роликовая консольная опора

Диаметр опорного вала - 10–70 мм

Скорость балансировки - 300–2500 об/мин (бесступенчатое регулирование)

Минимальный остаточный дисбаланс - ≤0,5 г·мм/кг

Степень устранения дисбаланса - ≥90%

Мощность двигателя - 1,5 кВт

Способ регулировки скорости - Частотное регулирование

Способ передачи - круглый ремень

Габариты (Д×Ш×В) - 1000×540×1020 мм

 Описание:

Обработка данных осуществляется промышленным компьютером, а результаты выводятся на 19-дюймовый ЖК-экран, отображая величину дисбаланса, фазовый угол и текущую частоту вращения.

Программное обеспечение использует систему измерения балансировки GB-2000 для универсальных микрокомпьютеров, работающую под управлением Windows. Оно включает полностью автоматический программируемый усилительный модуль, что делает управление простым и удобным. Векторные диаграммы, формы сигналов и величина неуравновешенной массы отображаются одновременно.

Система обеспечивает:

Высокую эффективность и точность измерений;

Наглядное отображение данных;

Надёжность и лёгкость обслуживания;

Возможность ввода произвольных параметров, калибровки и компенсации углов крепления;

Функцию самодиагностики и уведомления о соответствии нормативам;

Несколько режимов отображения остаточной неуравновешенности (в граммах) и момента дисбаланса (г·см, г·мм).

Результаты измерений автоматически сохраняются, а все операции выполняются через меню с автоматическими подсказками.

Механические особенности:

Станина нашего балансировочного станка изготовлена из чугуна HT200 и обработана на продольно-строгальном станке портального типа. Направляющие шлифуются на специализированном шлифовальном станке для обеспечения плоскостности направляющих поверхностей и механической точности оборудования.

Качающаяся рама выполнена из чугуна QT450, а опорные ролики — из подшипниковой стали GCr15. Ролики подвергаются ковке и закалке, что обеспечивает твёрдость не менее HRC60. Поверхность роликов имеет радиус R400, что создаёт широколинейный контакт с заготовкой, уменьшая износ опорных точек и увеличивая срок службы.

В роликовых подшипниках используются прецизионные подшипники класса P5 производства Харбина, изготовленные по индивидуальному заказу у производителя, что гарантирует безупречное качество и точность.

Комплектация оборудования:

Программные особенности:

Функция редактирования и сохранения файлов роторов;

Возможность хранения системных калибровочных параметров для 256 заготовок;

Гибкая калибровка и управление измерениями;

Произвольная калибровка заготовок;

Компенсация крепления под любым углом;

Индикация "годен/не годен";

Настройка длительности цикла измерений;

Расчёт параметров по размерам ABC;

Поддержка как ручного ввода размеров, так и прямой калибровочной проверки;

Автоматическое сохранение и доступ к данным;

Результаты измерений сохраняются без ограничения по времени с возможностью последующего просмотра и печати;

Многоязычный интерфейс и профессиональный дизайн;

Система работает под управлением Windows (доступна китайская, английская и русская версии);

Эргономичный интерфейс промышленного компьютера, сочетающий функциональность и эстетику.

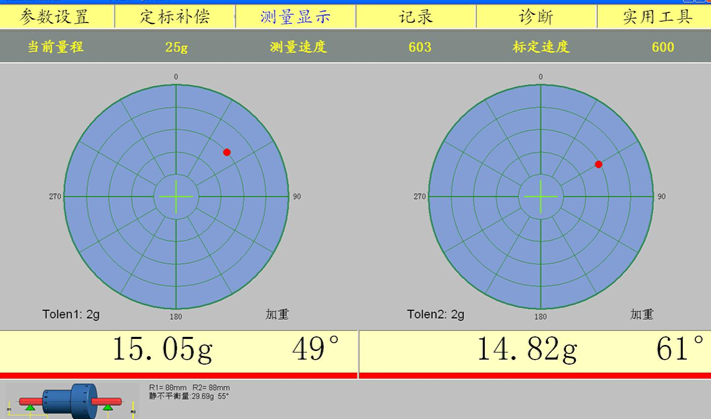

Экран мониторинга балансировки:

В стоимость не включены пуско-наладочные работы
