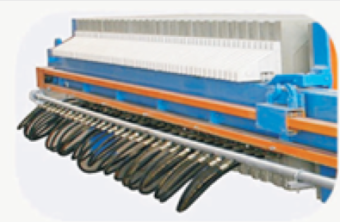

Мембранный шланг обеспечивает повторную обработку сточных вод под давлением до 1,6 МПа, позволяя достичь минимально возможной остаточной влажности осадка.
Описание

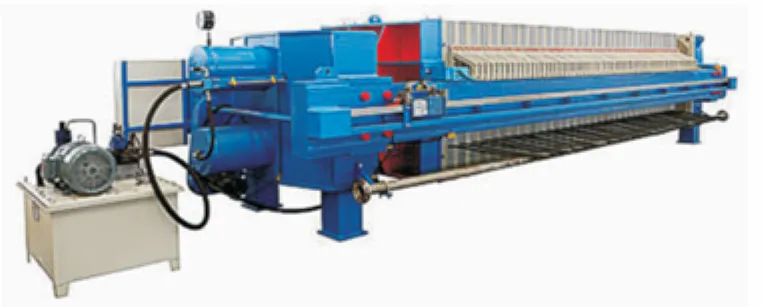

Автоматический фильтр пресс, модель I-18X
Мембранный шланг обеспечивает повторную обработку сточных вод под давлением до 1,6 МПа, позволяя достичь минимально возможной остаточной влажности осадка.
Тяговая система позволяет значительно сократить временные и трудовые затраты, одновременно увеличивая общую производительность процесса.
Система автоматического поддержания гидравлического давления позволяет минимизировать необходимость ручного труда.
Фильтровальная плита из полипропилена (PP):
Фильтровальные плиты из полипропилена обладают повышенной коррозионной стойкостью, выдерживают высокое давление и характеризуются минимальным отклонением плоскости (≤25 мкм), что исключает возможность утечек.
Физическая мощность (M) 50
Квадернико 1с 660
Качество (FG) 27
Вес (кг) 4228
Габариты (мм):
- Длина- 4510
- Ширина- 1200
- Высота 1300
Комплектация:
|
№ |
Позиция / Наименование оборудования |
Описание / Исполнение |
Кол-во |
|
1 |

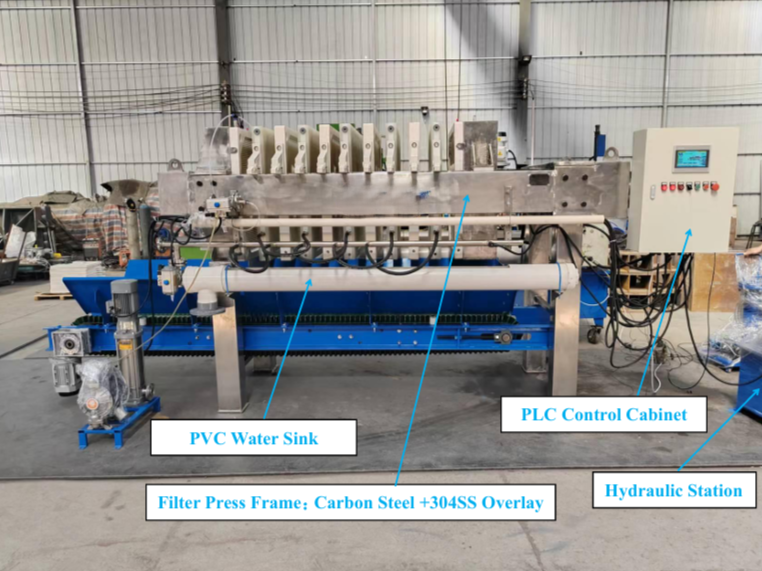

Основной блок фильтр-пресса |
1 к-л |
|
|
Рама фильтр-пресса: Углеродистая сталь + наплавка нерж. сталью 304 |
1 шт. |
||
|
Гидравлическая станция и гидроцилиндр |
1 к-л |
||
|
Шкаф управления на базе PLC (контроллера) |
1 шт. |
||
|
Сливной лоток из ПВХ |
1 шт. |
||
|
Мембранная плита (диафрагменная) |
19 + 1 шт. |
||
|
Камерная (рамная) плита |
18 + 1 шт. |
||
|
Комплект фильтровальных тканей / Фильтрующее полотно |
1 к-л = 38 шт. |
||
|
2 |
Узел подачи |
1 к-л |
|
|
Пневматический диафрагменный насос |
1 шт. |
||
|
Трубопровод из нерж. стали 304 + датчик давления |
1 к-л |
||
|
3 |

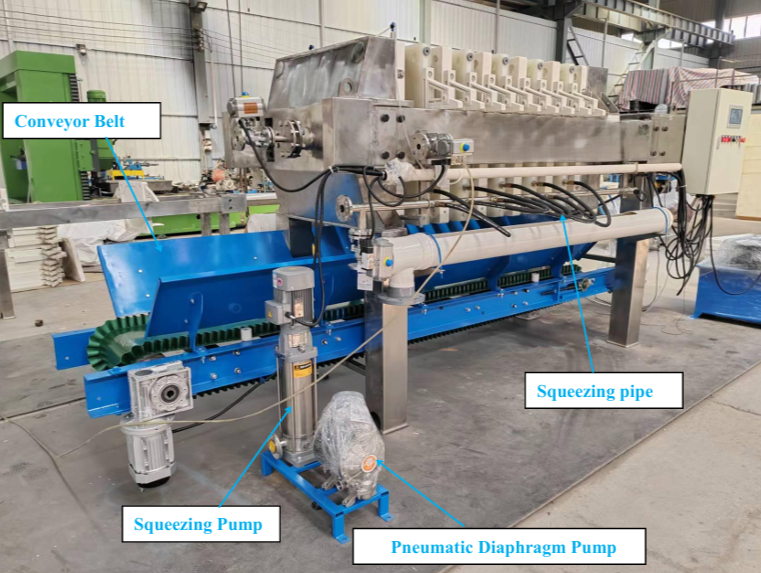

Узел отжима |
1 к-л |
|
|
Насос для отжима (мембран/диафрагм) |
1 шт. |
||
|
Трубопровод из нерж. стали 304 + пневмоклапан + датчик давления |
1 к-л |
||
|
4 |
Механизм перемещения плит |
Последовательное перемещение по одной плите |
1 к-л |
|
5 |
Ленточный транспортер |
Прямой |
1 к-л |
Технические характеристики:
|
Параметр |
Значение / Характеристика |
|
Площадь фильтрации |
>80 м² |
|
Объем камеры |
>65 л |
|
Кол-во мембранных плит |
19+1 шт. |
|
Кол-во камерных плит |
18+1 шт. |
|
Кол-во фильтровальных тканей |
38 шт. (58 - опечатка?) |
|
Толщина кека (осадка) |
30-35 мм |
|
Давление фильтрации |
≤0,8 МПа |
|
Давление отжима |
1,0-1,2 МПа |
|
Рабочая температура |
≤50 °C |
|
Способ разгрузки жидкости |
Самотек + лоток из ПВХ |
|
Способ загрузки |
Центральная загрузка |
|
Стандарт фланцев входа/выхода |
По умолчанию: GB (Китайский) |
|
Способ перемещения плит |
Ручной |
|
Способ смыкания плит |
Автоматический, гидравлический |
|
Габариты (Д×Ш×В) |
4,7 м × 1,3 м × 1,5 м |
|
Масса |
Согласно чертежам |
|
Покрытие нанополимером |
Да |
|
Электропитание |
~415 В, 3 фазы, 50 Гц |

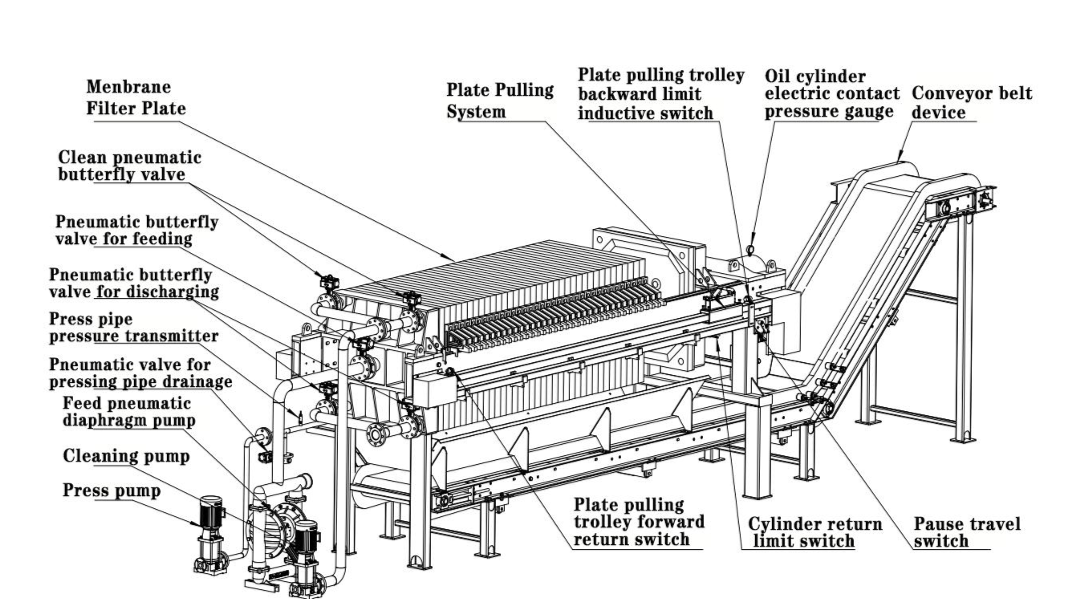

Конструкция машины
|
Компоненты и модули |
1. Неподвижная (торцевая) плита |
|
Материал конструкции |
Углеродистая сталь |
|
Способ загрузки |
Центральная загрузка |
|
Обработка поверхности |
Дробеструйная обработка. Двойное грунтование и двойное нанесение финишного покрытия. |
|
Размер входа/выхода |
DN80 |
Гидравлика и приборы
|
Гидравлическая силовая установка |
~415 В / 50 Гц / 3 фазы |
|
Гидроцилиндр |
φ250 мм |
|
Способ смыкания |
Гидравлическое сжатие / Автоматическое поддержание давления / Автоматическая компенсация давления |
|
Поддержание давления |
Давление размыкания < 20 МПа |
|
Масляный шланг |
Высокое давление 36 МПа / Низкое давление 20 МПа |
|

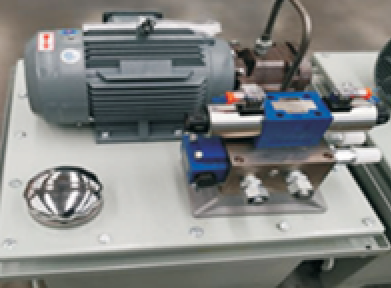

Гидравлическая станция |
Указатель уровня масла / Термометр / Раздельного типа |
|
Гидравлический мотор |
5,5 кВт |
|
Приборы |
Манометр 0-40 МПа с электрическим контактом |
|
Компоненты |
Гидравлические насосы, направляющие клапаны, датчики давления, соленоиды, предохранительные клапаны |

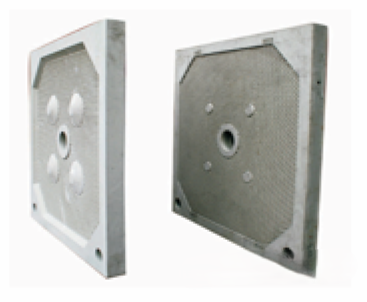

Фильтровальные плиты
|
Параметр |
Значение / Характеристика |
|
Тип |
Мембранно-камерные |
|
Материал |
Усиленный полипропилен (PP) |
|
Размер |
Внешний размер: 870x870 мм |
|
Толщина |
70 мм (мембранная) & 60 мм (камерная) |
|
Термостойкость |
≤50°C |
Фильтровальная ткань
|
Параметр |
Значение / Характеристика |
|
Модель |
750B или по требованию |
|
Материал |
Полипропилен (PP) |
|
Размер |
900x900 мм |
|
Точность (тонкость) фильтрации |
400-500 меш |
Узел подачи
|
Параметр |
Значение / Характеристика |
|
Режим работы |
Управление от PLC (контроллера) |
|
Питающий насос |
Тип: Пневмодиафрагменный насос |
|
Трубопровод |
Размер: DN60 |
|
Материал: Нерж. сталь 304 |
|
|
КИП (Приборы) |
Датчик давления |
Узел отжима
|
Параметр |
Значение / Характеристика |
|
Режим работы |
Управление от PLC (контроллера) |
|
Рабочая среда |
По умолчанию — вода |
|
Насос для отжима |
Тип: Многоступенчатый насос |
|
Давление отжима |
1,3 МПа |
|
Компоненты |
Трубопровод из нерж. стали 304 + Пневмоклапан + Датчик давления |

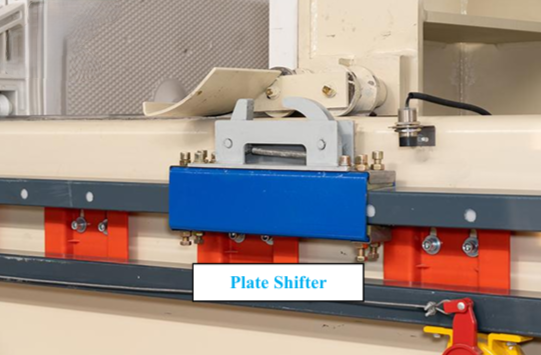

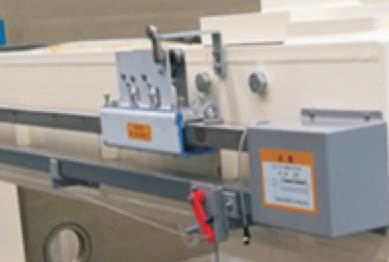

Функция автоматического перемещения плит:
1. Управление от PLC
2. Последовательное перемещение по одной плите
3. Размеры направляющей (В×Ш): 70x50 мм
4. Мощность редуктора: 0,75 кВт
Ленточный транспортер
1. Управление от PLC
2. С ограждающим бортом (бампером) и защитными skirts (бортами)
3. Мощность редуктора: 1,5 кВт
4. Тип: прямой
Шкаф управления PLC
1. Удаленный мониторинг: Ethernet
2. Дисплей: Цветной сенсорный ЖК-экран
3. Компоненты: PLC — Siemens, электротехнические компоненты — Schneider
4. Степень защиты: IP65
5. Бренд PLC: Siemens
