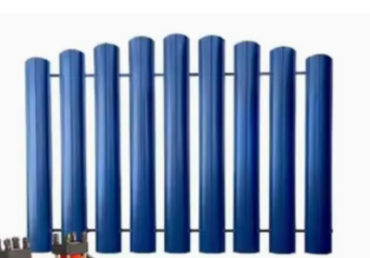

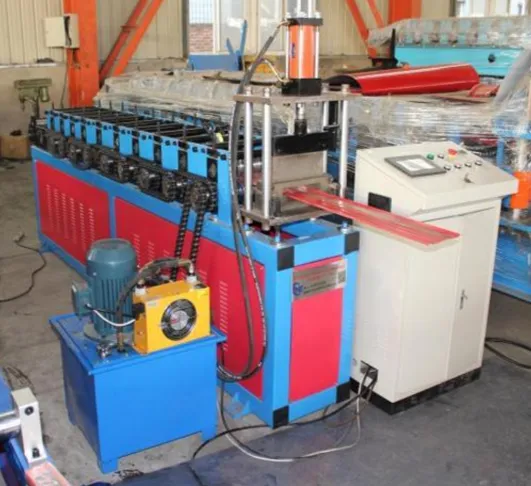

Линия профилегибочных станков для производства металлических заборов, модель CV-06

Линия профилегибочных станков для производства металлических заборов, модель CV-06

Характеристики:

1. Материал: GL, GI, PPGI

Подходящий материал:

    Толщина: 0,3 мм – 0,6 мм

    Ширина: согласно чертежу

2. Количество линий роликов -12 рядов

3. Материал роликов - Сталь 45, ЧПУ-обработка, поверхность с твердым хромированием

4. Диаметр вала - ⌀ 50 мм

5. Материал главного вала - Сталь 45, шлифовка + отпуск после закалки

6. Рама - Сварная конструкция из стальной трубы 80×80 мм

7. Толщина стенки панели - 16 мм

8. Мощность главного двигателя - 4 кВт

9. Мощность гидростанции - 4 кВт

10. Главная система управления - Delta PLC

11. Материал ножа - Cr12MoV, термообработка, твёрдость HRC52-68

12. Привод - Однорядная цепь 1 дюйм

13. Производительность - 10-15 м/мин (без учёта резки)

14. Электропитание - 380 В, 50 Гц, 3 фазы

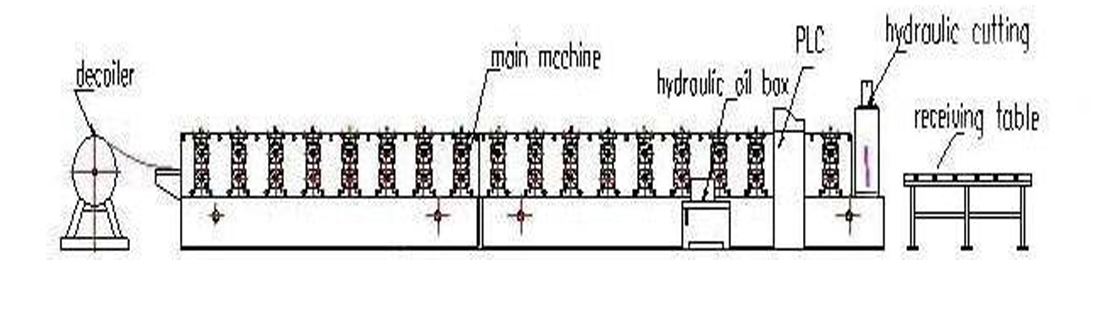

Описание компонентов:

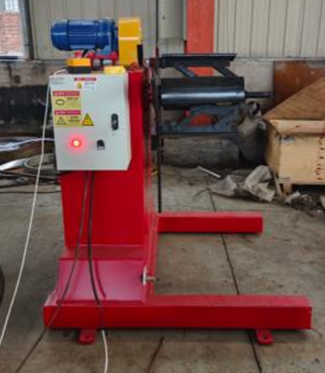

Электрический разматыватель:

Данное оборудование предназначено для поддержки стального рулона и его размотки посредством вращательного движения. Грузоподъёмность разматывателя составляет 2 тонны, что покрывает большинство производственных задач. Устройство подходит для обработки стальных рулонов с внутренним диаметром (ID) 508 мм и оснащено электродвигателем мощностью 1,5 кВт.

Стол подачи:

Подача исходного материала (стального листа) через стол для последующего производства и обработки. Обеспечивает аккуратность, параллельность и равномерность изделий. *Для понимания функции угловой фиксации обратитесь к инструкции по эксплуатации оборудования.

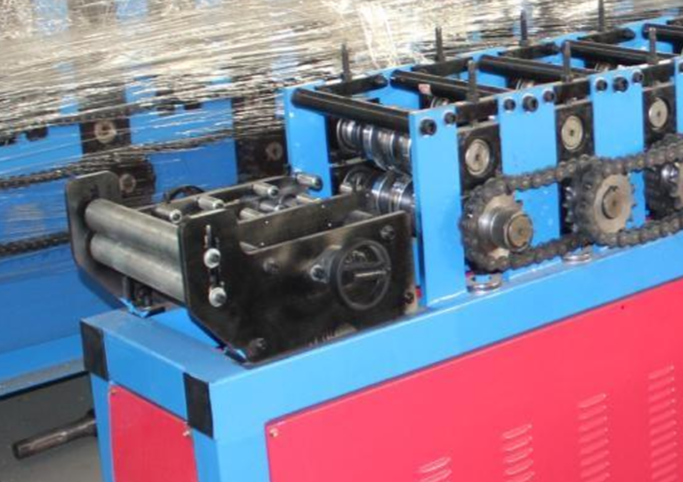

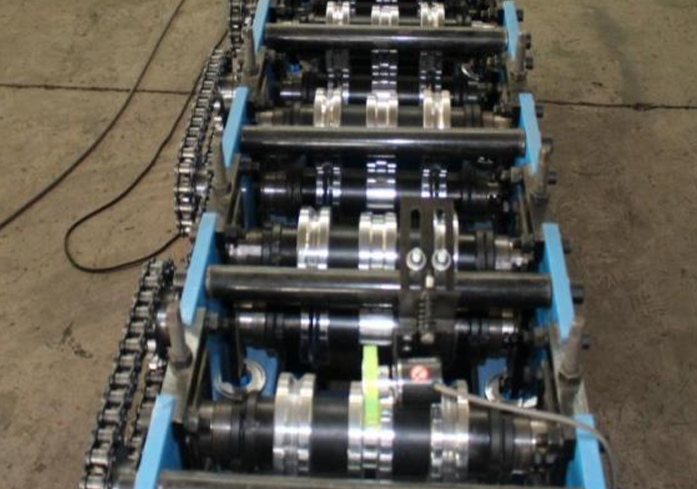

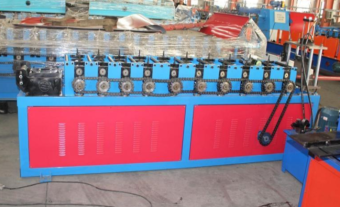

Главный профилегибочный станок:

Материал роликов: Сталь 45#, полировка поверхности роликов, твердое хромирование. Обработанная поверхность и термообработка матриц также обеспечивают гладкость формующегося листа и предотвращают появление дефектов при штамповке.

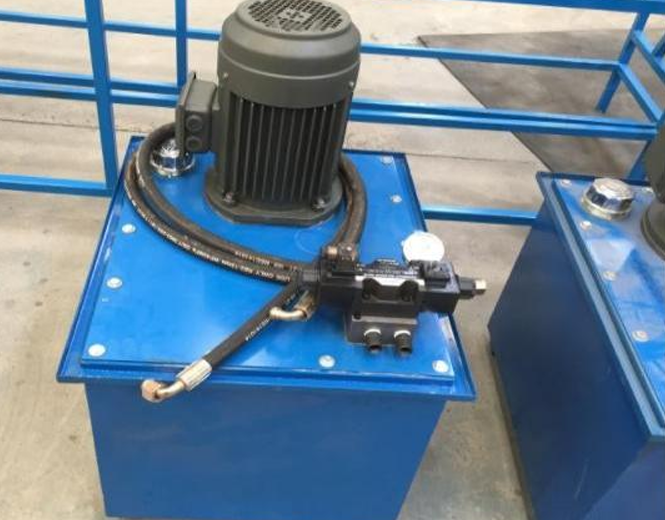

Гидравлическая система:

Мощность: 4 кВт

Гидравлическое масло: Залить гидравлическое масло марки 40# в бак гидравлической системы. Насос приводит в действие режущее устройство для начала резки.

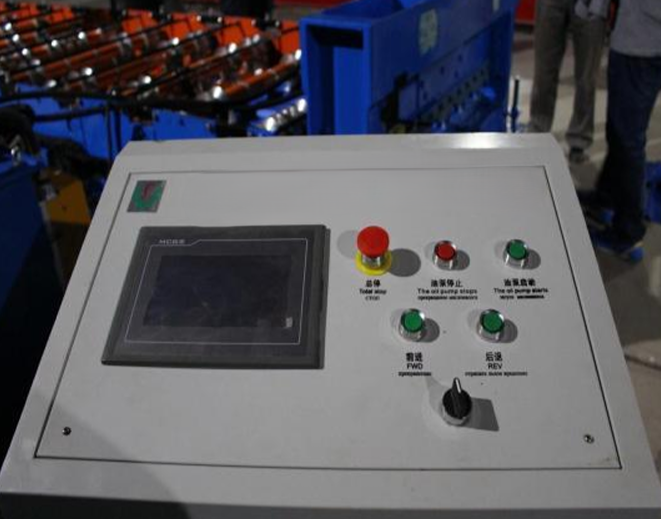

ПЛК:

Длина заготовки регулируется и задается в цифровом виде.

Режимы управления:

- Автоматический

- Ручной

Система проста в эксплуатации и управлении.

Используемый ПЛК (программируемый логический контроллер): Delta

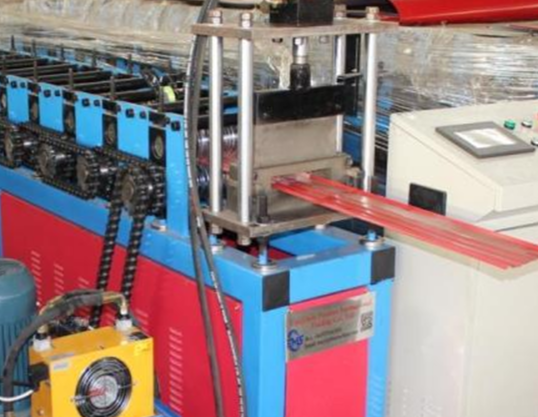

Режущий механизм:

Механизм использует гидравлический привод и систему автоматического позиционирования для определения размеров, и резки целевых изделий.

Материал лезвий: Cr12, закаленная обработка.

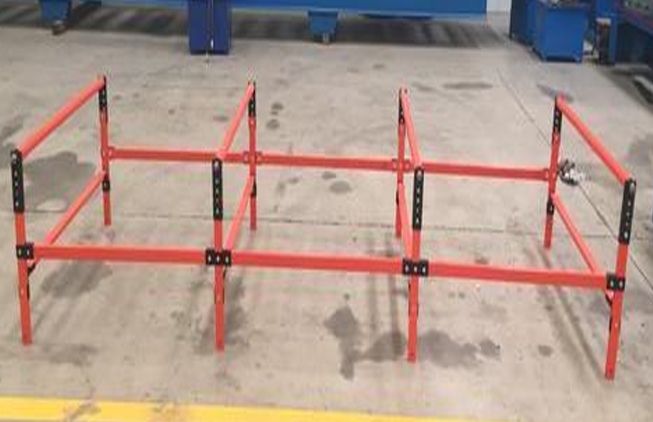

Приемный стол:

Конструкция выполнена из сварной стали на винтовых соединениях и поддерживающих роликов для транспортировки продукции. Предназначен для сбора готовых изделий.

В стоимость включены пуско-наладочные работы.
