Области применения:
Фармацевтическая промышленность.
Производство биологически активных добавок (БАД).
Наполнение капсул растительными экстрактами и пробиотиками.
Оборудование - это надежное решение для предприятий, стремящихся оптимизировать производство и обеспечить высочайшее качество продукции. Полностью автоматический вариант производства ( с автоподачей порошка и пустых капсул)
Описание

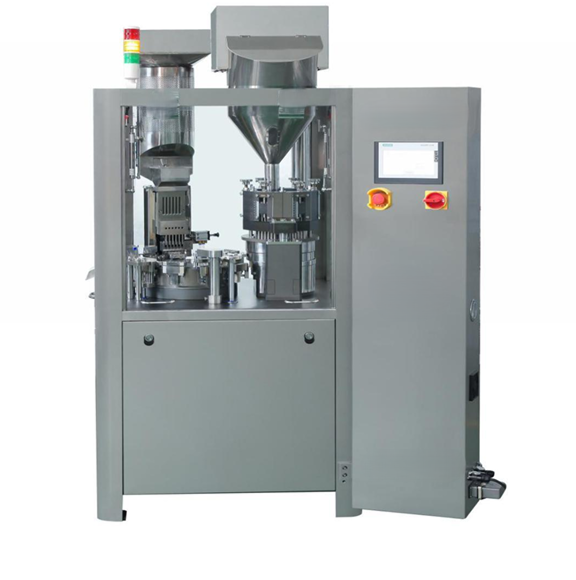

Полностью автоматическое оборудование для наполнения капсул порошкообразным веществом, гранулами, с авто загрузкой порошка и капсул (модель AV-800)
Автоматическая капсулонаполнительная машина нового типа закрытого исполнения, усовершенствованная модель.
Применена конструкция поворотного узла второго поколения полностью закрытого типа. Верхняя матрица приводится в движение двумя валами, совершающими возвратно-поступательные движения по окружности, с использованием импортных силиконовых уплотнений для уменьшения попадания порошка в поворотный узел; нижняя матрица приводится в движение двумя валами, совершающими радиальные движения по окружности, с импортными резиновыми уплотнительными кольцами для уменьшения попадания порошка due to возвратно-поступательного движения валов, обеспечивая стабильность и высокую точность; оба вала выполнены с прижимными крышками, что упрощает разборку и сборку, облегчает очистку, а замена уплотнительных колец не требует вскрытия поворотного узла, исключая трудоёмкий процесс демонтажа и повторной установки поворотного узла.
В качестве базовой поверхности принята нижняя плоскость дозирующего диска; применён трёхмерный регулировочный механизм, устраняющий естественную деформацию дозирующего диска и медной прокладки, обеспечивающий равномерность зазора, уменьшение просыпания порошка, удобство очистки и гарантирующий точность дозирования.

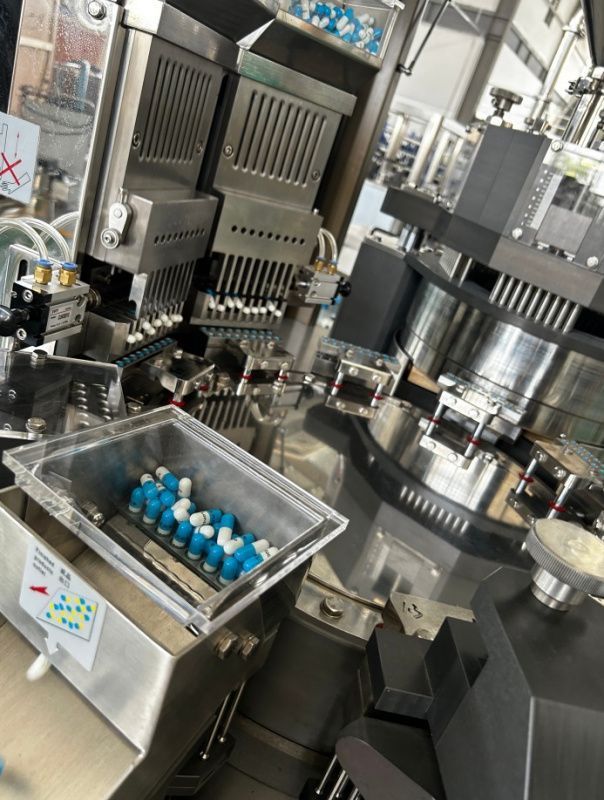

Применён механизм вакуумной ориентации капсул, обеспечивающий уровень попадания капсул в машину свыше 98%.
Выключатель управления капсулами (внешнее управление на корпусе машины: безопаснее и удобнее).
Система пошагового управления (JOG), обеспечивающая удобство эксплуатации и очистки оборудования.
Применена модульная закрытая конструкция узла наполнения порошком, удобная для разборки/сборки и очистки.
Использован 7-дюймовый цветной жидкокристаллический дисплей, обеспечивающий автоматическую сигнализацию при отсутствии капсул, порошка, неисправности вакуумной системы, открытии дверцы машины и т.д.
Характеристики:
Стабильная производительность: 800 капсул/мин
Количество отверстий в каждой форме: 6
Подходит для: №000–№5
Погрешность наполнения порошка: ±2,5%–±3,5% Шум: ≤75 дБ(A)
Напряжение: 380 В, 50 Гц, 3 фазы, 4,2 кВт
Общий вес: 900 кг
Вакуум: 30 м³/ч, -0,03 \~ -0,05 МПа
Размеры: 1180×1080×1990 мм
Коэффициент наполнения: >99,9%
Перечень основных аппаратов и компонентов:
|
Сенсорная панель (HMI) |
1 |
Siemens (Сименс) |
|
ПЛК (контроллер) |
1 |
Siemens (Сименс) |
|
Модуль расширения ПЛК |
1 |
Siemens (Сименс) |
|
Импульсный блок питания |
1 |
Omron (Омрон), Япония |
|
Контактор переменного тока |
1 |
Chint (Чинт) |
|
Промежуточное реле |
6 |
Omron (Омрон), Япония |
|
Автоматический выключатель |
1 |
Chint (Чинт) |
|
Частотный преобразователь |
1 |
Siemens (Сименс) |
|
Главный двигатель |
1 |
SEM, Германия |
|
Подшипник |
122 |
IKO, Япония |
|
Вакуумный насос |
1 |
Китай |
|

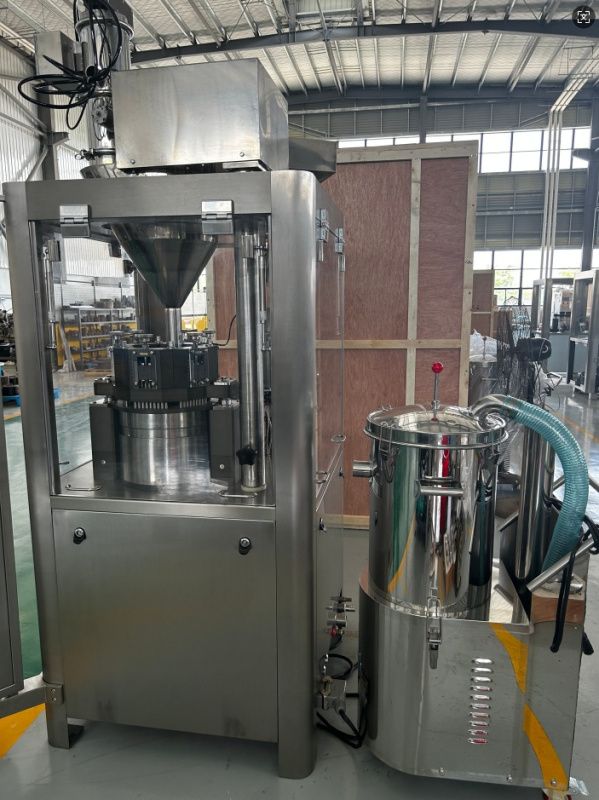

Пылесборник |
1 |
Собственного производства |
|
Высокоточный кулачковый делительный механизм |
1 |
Тайвань |
|
Датчик наличия заготовки |
1 |
Omron (Омрон), Япония |
|
Разъединитель |
2 |
Chint (Чинт) |
Комплектация:
Автоматическая капсульная машина

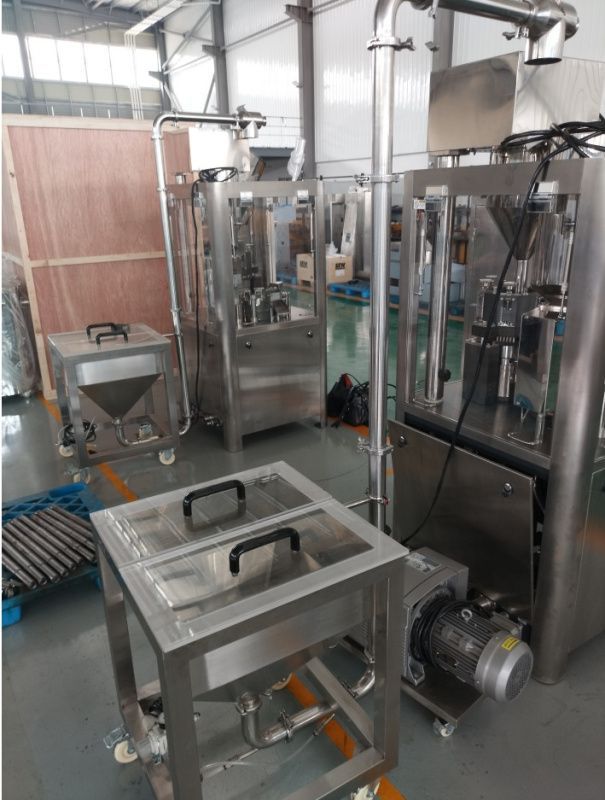

Автоматический загрузчик порошка
Автоматический загрузчик пустых капсул
Автоматический загрузчик порошка:

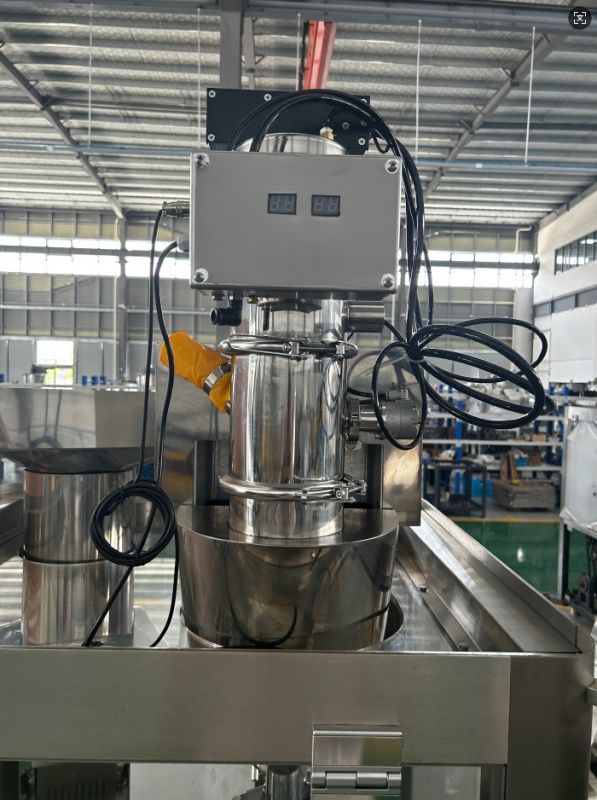

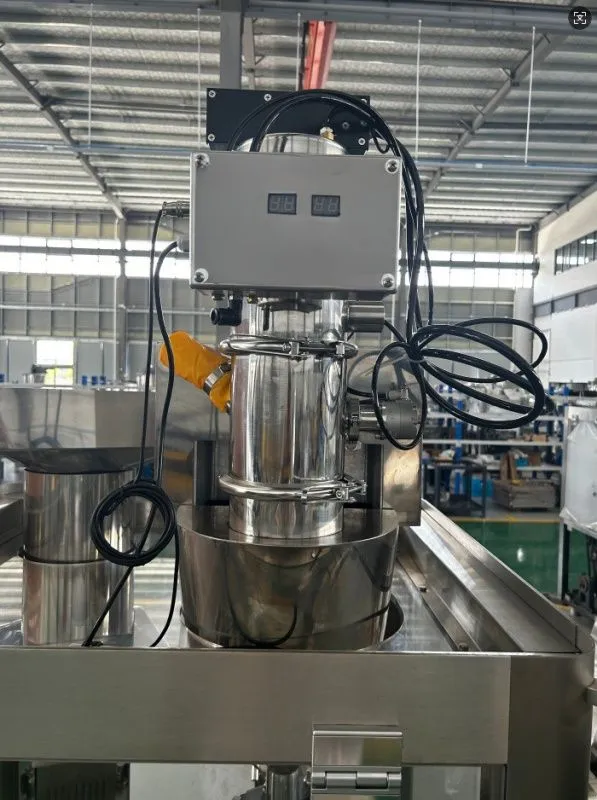

Автоматический загрузчик пустых капсул:
Опционально (не включено в стоимость этой модели):
Устройство для наполнения гранулами.
Это дополнительное оборудование для наполнения капсул не только порошком, но и микрогранулами.

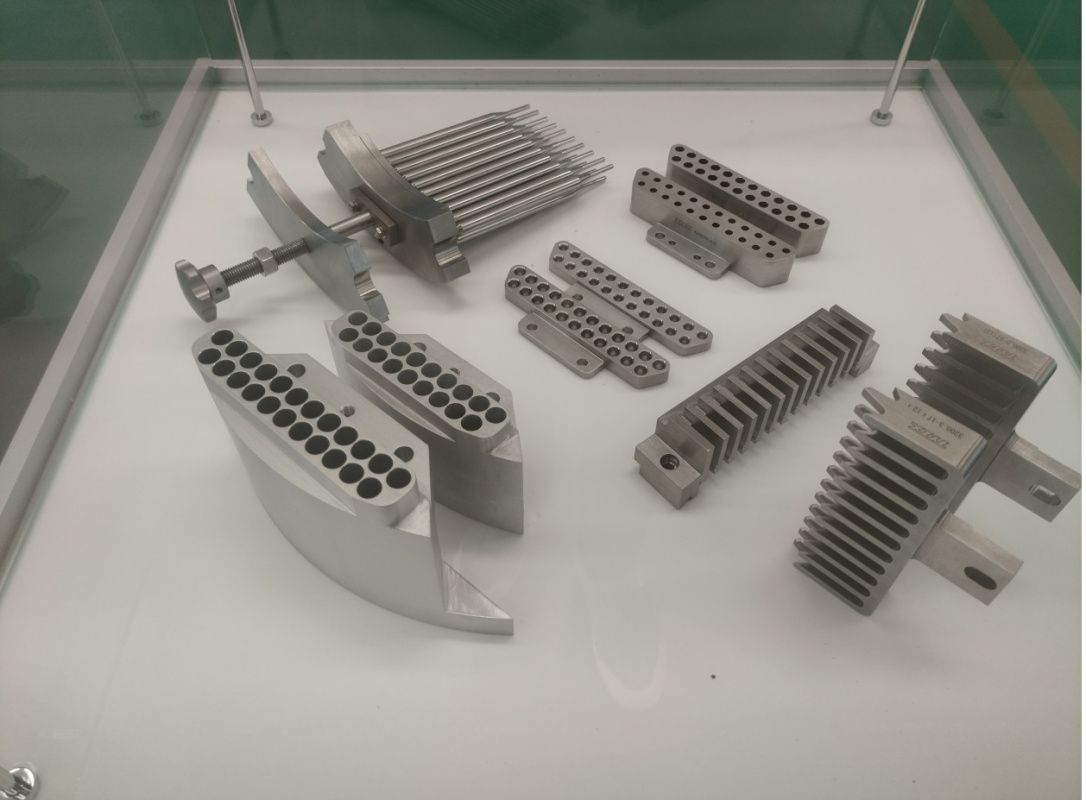

Комплект дополнительных форм, можно приобрести отдельно.
Капсульная машина поставляется с одним комплектом форм, каждая форма подходит для одного размера капсул. Для каждого дополнительного размера требуется отдельный комплект формы.
В стоимость включены пуско-наладочные работы.
