Станок для продольной резки и перемотки KJ-300: Автоматизация вашего производства!
Современное оборудование для высокоточного раскроя и перемотки рулонных материалов. Идеально подходит для работы с бумагой, картоном, пленками, фольгой и другими материалами. Максимальная автоматизация процессов и надежность компонентов обеспечивают стабильное качество и высокую производительность.
Области применения:
Упаковочное производство;
Печатная промышленность;
Производство гибкой упаковки;
Обработка технических материалов.
Описание

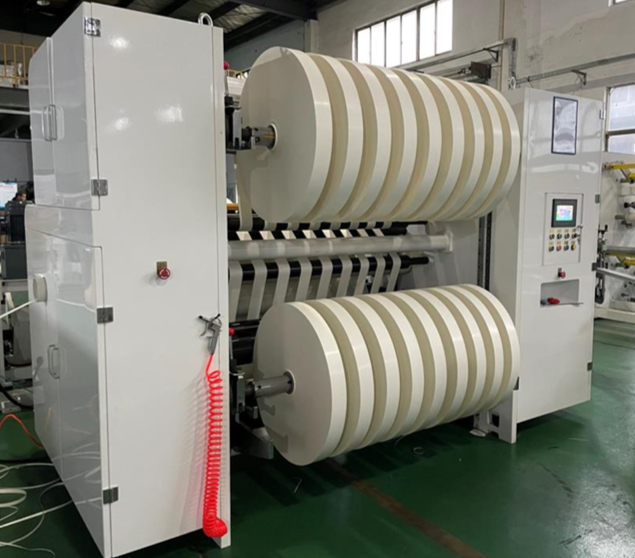

Станок для продольной резки и перемотки, модель KJ-300
Основные применяемые материалы:
Оборудование подходит для продольной резки различных материалов, таких как обычная бумага, крафт-бумага, bond-бумага, алюминиевая фольга, пленка и т.д.
Характеристики:
Макс. ширина размотки - 1300 мм
Макс. диаметр размотки - 1500 мм
Макс. диаметр намотки - 1000 мм
Мин. ширина резки - 50 мм
Допустимая толщина материала - Бумага 40-500 г/м²
Макс. скорость работы - 300 м/мин
Мощность - 18.5 кВт
Вал размотки/намотки - Пневматический вал 76 мм
Вес станка - 3500 кг
Габариты (Д×Ш×В) - 3600×3350×1950 мм
Спецификации:
1. Система управления: Станок оснащен системой управления на базе ПЛК и 7-дюймовым сенсорным HMI-экраном. Все параметры отображаются на дисплее. Достаточно задать диаметр рулона, толщину материала и начальное натяжение — оборудование будет работать автоматически.
2. Приводная система: Используется 3 инверторных двигателя и 3 частотных преобразователя.
3. Загрузка материала: Пневматическая система автоматической загрузки обеспечивает удобство подачи материала.
4. Система центровки (Web Guide): Высокая чувствительность системы гарантирует точность позиционирования материала. Автоматическая коррекция смещения размотки. Фотоэлектрический датчик подходит для отслеживания кромки и цвета прозрачных материалов.
5. Контроль натяжения: Автоматический контроллер натяжения, управляемый ПЛК. После предустановки исходного диаметра и толщины разматываемого рулона, а также диаметра и толщины наматываемого рулона, натяжение регулируется автоматически.
6. Тормозная система: Размотка оснащена магнитным тормозом, намотка — магнитной муфтой *10 кг.
7. Разгрузка: Автоматическая система подъема для разгрузки намотанных рулонов.
8. Балансировка: Все transmission shafts проходят динамическую/статическую балансировку.
9. Счетчик метража: Автоматический счетчик длины. При достижении заданной длины станок останавливается и подает сигнал.
10. Безопасность: Предусмотрена аварийная остановка.
11. Очистка: Воздуходувка для удаления отходов материала.
Подробное описание:

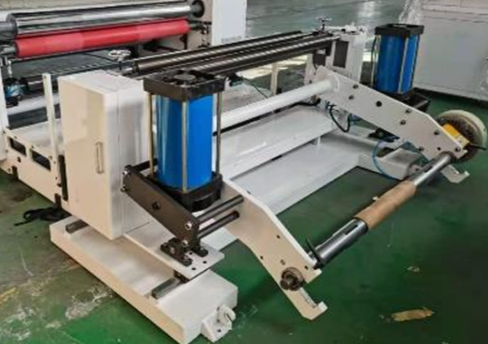

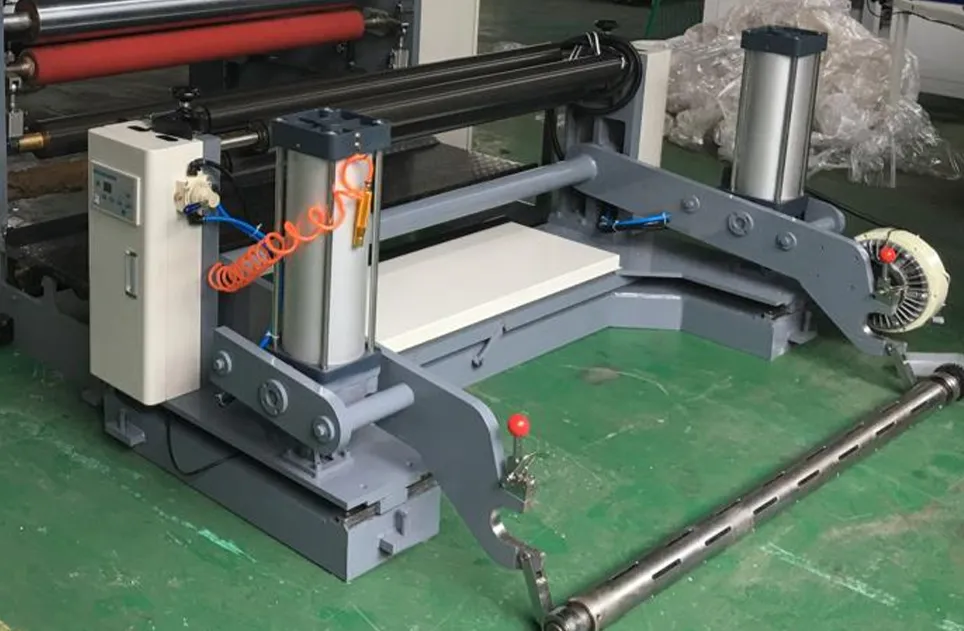

Секция размотки
Пневматические валы для намотки диаметром 3 дюйма
Автоматическая пневматическая система загрузки

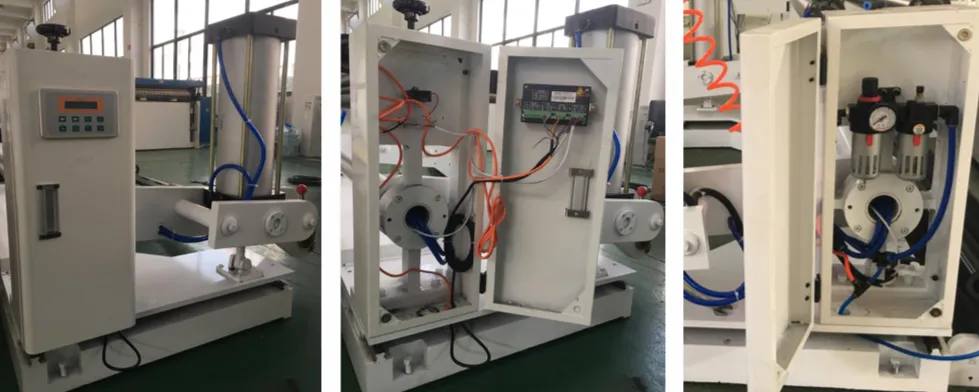

Система центровки материала (Web Guide)
Магнитный тормоз
Автоматический контроль натяжения

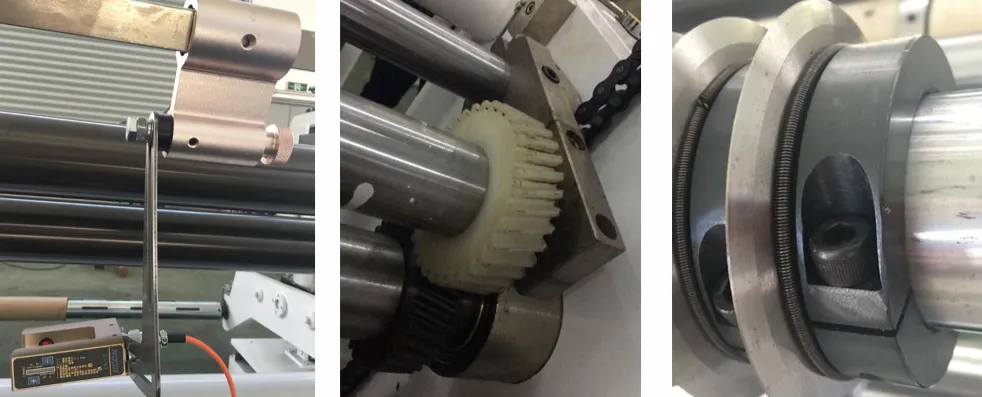

Секция резки

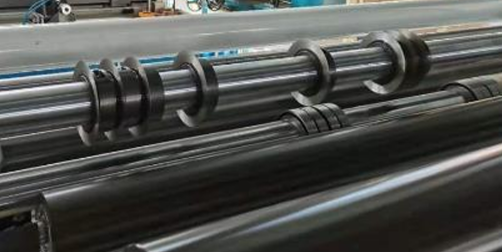

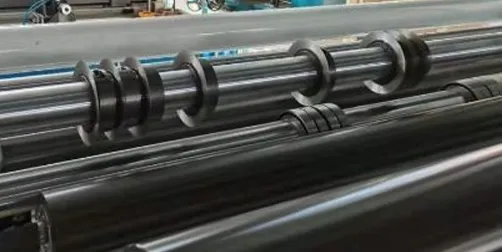

Дисковый резак с самоблокировкой
Резак с регулируемым и подвижным основанием лезвия
Счетчик метража
Секция намотки
Пневматические валы для намотки диаметром 3 дюйма
Цепная система подъема для разгрузки
Технология центровой намотки
Прижимной ролик для намотки
Асинхронные двигатели для намотки, 2 шт.

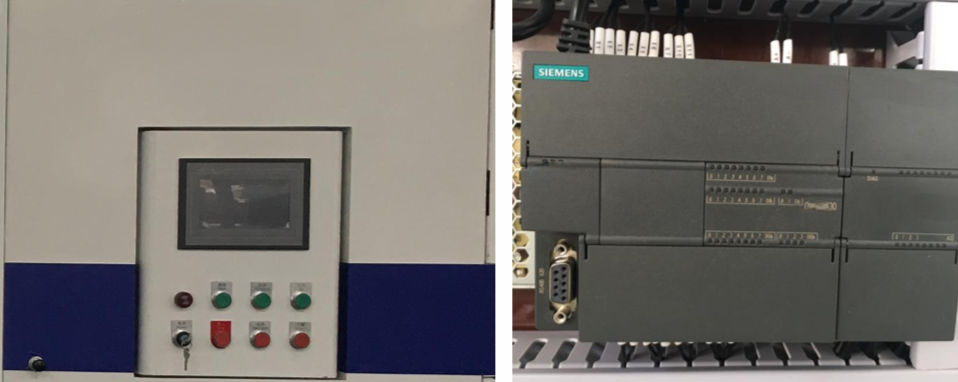

Секция управления

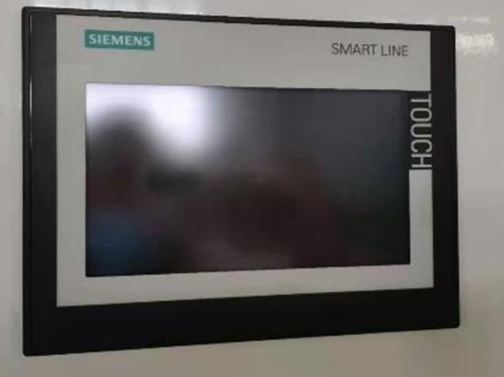

ПЛК и человеко-машинный интерфейс (HMI)
Все параметры отображаются на мониторе
Низковольтная электротехника
Обрезные отходы
Воздуходувка для обрезков кромки с вытяжной трубой
Комплектация оборудования:
|
Наименование |
Модель / параметры |
Количество |
|
Система управления |
ПЛК + 7" сенсорный экран |
1 комплект |
|
Двигатель |
5.5 кВт |
3 комплекта |
|
Частотный преобразователь |
3 комплекта |
|
|
Верхний/нижний круглый нож |
10 комплектов |
|
|
Пневматический вал |
3 дюйма |
3 шт. (размотка) + 2 шт. (намотка) |
|
Магнитный тормоз |
20 кг |
1 комплект |
|
Фотоэлектрический датчик |
в комплекте |
|
|
Низковольтный коммутатор |
CHNT / Schneider |
1 комплект |
|
Воздуходувка |
1 комплект |
|
|
Пневмоцилиндр |
AIRTAC |
в комплекте |

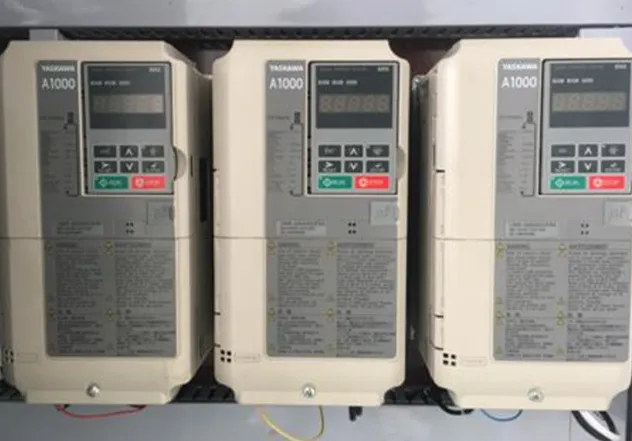

Преобразователь частоты:

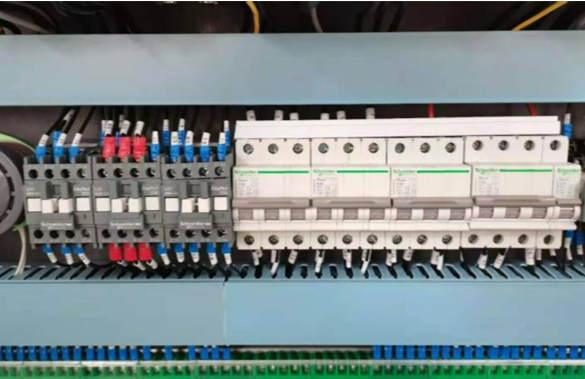

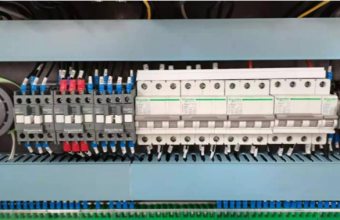

Силовой шкаф
Другие детали:
В стоимость включены пуско-наладочные работы.
