Описание

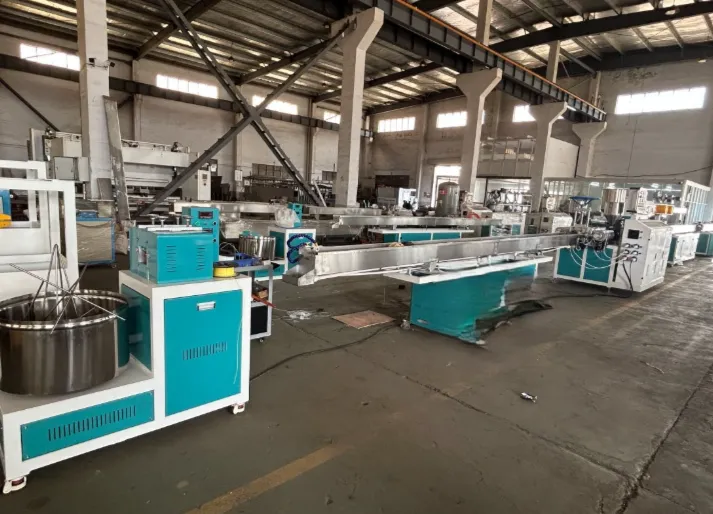

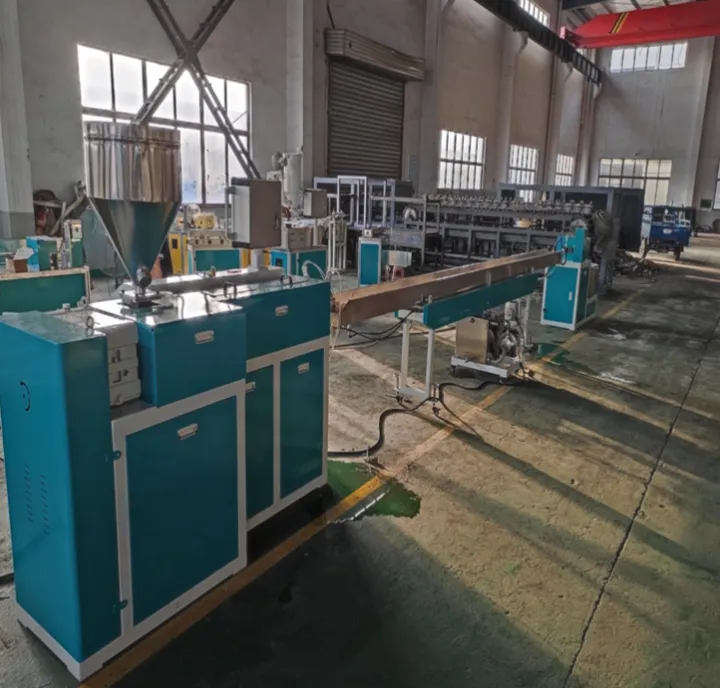

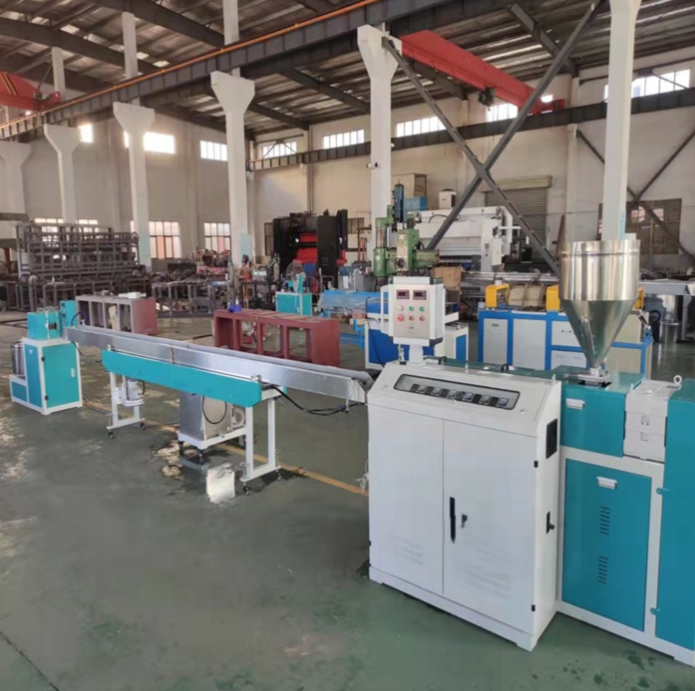

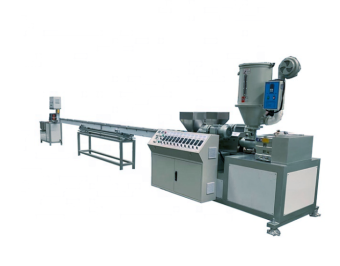

Линия по изготовлению искусственного ротанга из ПВХ, модель BF-50
Комплектация линии:
1. Одношнековый экструдер - 1 шт.
2. Комплект головок и оснастки (пресс-форм) - 3 шт.
3. Ванна водяного охлаждения - 1 шт.
4. Сервоприводное тянущее устройство - 1 шт.

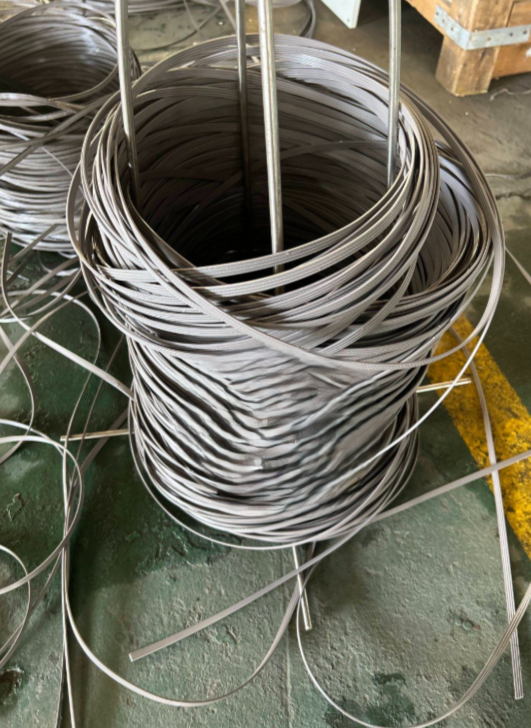

5. Приемно-мотальный станок - 1 шт.
Основные характеристики:
Сырье - ПВХ или другие пластики
Производительность - 30-50 кг/ч
Диаметр изделия - настраивается
Допуск - ±0.02 мм
Система управления - Панель управления с роликовым контроллером
Требования к условиям установки оборудования:
Габариты линии (Д×Ш×В) - 12500 мм × 1100 мм × 2300 мм
Температура/Влажность - ≤40°C, ≤95%
Электропитание - 380 В, 50 Гц (или согласно требованиям заказчика)
Энергопотребление:
Охлаждающая вода - Водопроводная вода, внутренняя циркуляция в водяной емкости
Сжатый воздух - Воздушный компрессор
Технические характеристик параметры:
|
Узел / Компонент |
Характеристики |
|
Шнековый узел |
• Диаметр шнека: ⌀ 55 мм |
|
Цилиндр (материальный цилиндр) |
• Зоны нагрева: 6 зон (4 в цилиндре, 2 в головке) |
|
Приводной узел |
• Мощность главного двигателя: 15 кВт |
|
Электрокомпоненты управления |
• Система управления: Роликовая панель управления |
|
Прочее |
• Шкаф управления: Оснащен вентилятором воздушного охлаждения, вытяжной системой |

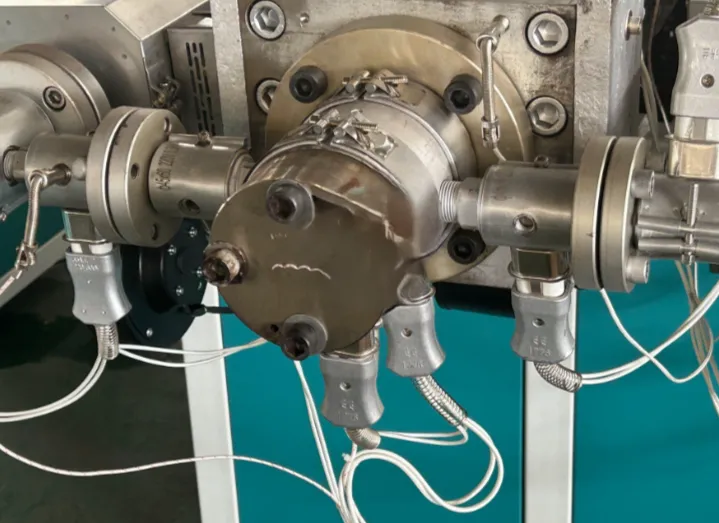

Экструзионная головка и оснастка:
Материал: Нержавеющая сталь 304
Комплект оснастки (мold): 1 шт.
Комплекты фильер (mouth die): 3 шт.
Допуск: ±0.02–0.03 мм
Ванна водяного охлаждения:
Материал: Нержавеющая сталь 304
Толщина стенки: 1.5 мм
Длина ванны: 5000 мм
Электродвигатель насоса: 0.37 кВт
Сервоприводное тянущее устройство:
Серводвигатель: 1 шт.
Мощность двигателя: 1.5 кВт
Количество роликов: 4
Диаметр роликов: 160 мм
Способ регулировки скорости: Роликовая система управления
Макс. скорость тяги: 150 м/мин
В стоимость включены пуско-наладочные работы.
