Описание
Комплектация флексографской печатной машины включает:
1. Керамические анилоксовые валы (всего 6 шт.)
2. Формные цилиндры с хромированием (включен 1 комплект на 400 мм)
3. Камерные ракельные ножи — 6 шт.
4. Автоматические чернильные насосы (пневматические) — 6 комплектов.
5. Автоматический контроллер натяжения с пневмотормозом для размотки — 1 комплект.
6. Ультразвуковой регулятор полотна (EPC) — 1 комплект.
7. Гидроцилиндр для автоматического отвода и подвода печатного узла.
8. Электропривод для перемещения керамического и формного валов (6 комплектов).
9. Электромеханическая приводная юстировка.
10. Система охлаждения (чиллер) — 1 комплект.
11. Видеокамера для контроля с ПЛК.
12. Все алюминиевые валы анодированы.
13. Автоматическая система смазки центрального барабана.
14. Пневмовал для перемотки.
15. Бесшпиндельная размотка с автоматической гидравлической загрузкой и разгрузкой.
16. Узел перемотки с фрикционным приводом для больших рулонов и автоматической гидравлической загрузкой/разгрузкой.
17. Подъемное устройство (тельфер) для печатных цилиндров.
18. Индикатор скорости.
Технические характеристики
Ширина материала 1200 мм
Макс. ширина печати 1160 мм
Количество цветов 6
Материал: Пленка (50-170 мкм), Бумага (30-350 г/м²) и др.
Толщина формной пластины 1.7 мм (толщина двустороннего скотча 0.38 мм), возможна настройка
Длина печати: Стандартная: 400 мм, на заказ: от 300 до 1000 мм
Скорость печати 10-150 м/мин (зависит от материала, краски, изображения и т.д.)
Точность совмещения цветов ±0.15 мм
Модуль зубчатой рейки 1.5 мм
Узлы размотки и перемотки
Пневмовал. 2 шт.
Диаметр вала: 152 мм

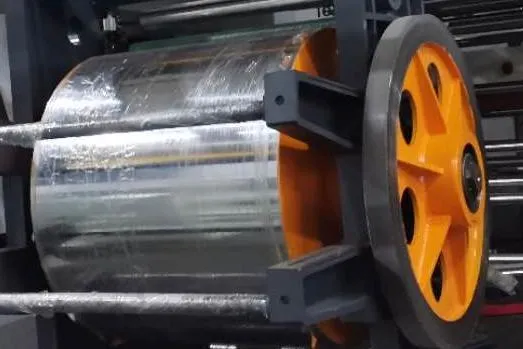

Бесшпиндельная автоматическая гидравлическая загрузка и разгрузка для размотки
Диаметр гильзы: 3"-6" (76-152 мм)
Макс. диаметр рулона: 1200 мм
Макс. вес рулона: 1500 кг

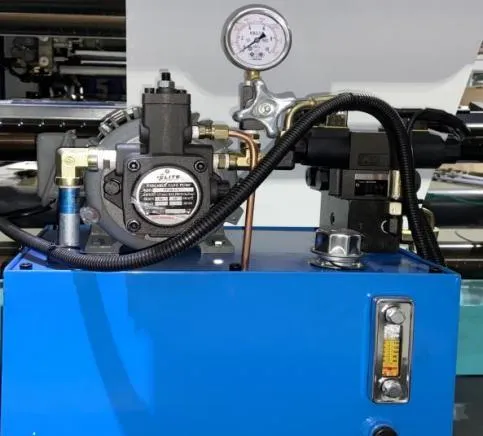

Гидравлическая станция.
Подача гидравлического масла к гидроцилиндрам на машине

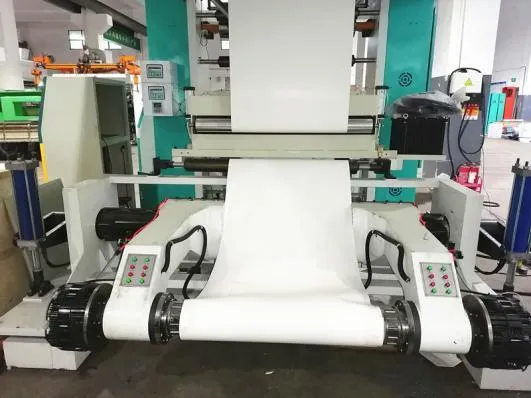

Ультразвуковой регулятор полотна (EPC)
После ручной настройки переключение в автоматический режим
Автоматический контроль кромки полотна
Контроль натяжения
Муфта с пневматическим тормозом

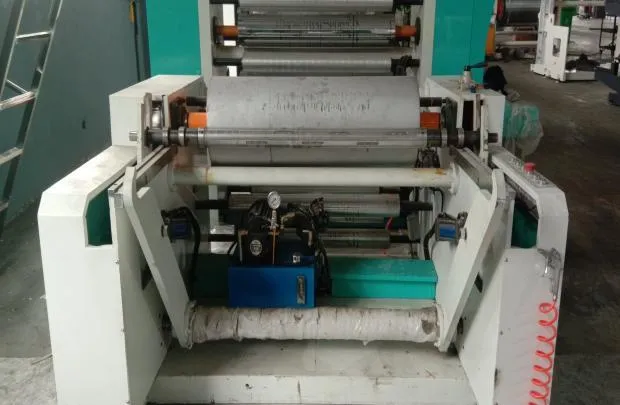

Фрикционная перемотка с большим роликом
Диаметр гильзы: 4" (дюйма)
Макс. диаметр рулона: 1200 мм
Макс. вес рулона: 1500 кг
Более аккуратная и плотная намотка
Печатный модуль
Центральный (печатный) барабан
Изготовлен из высококачественной легированной стали
Точная динамическая балансировка и гальваническое покрытие
Установлен высокоточный энкодер для синхронизации скорости
Привод (трансмиссия)
Привод от главной зубчатой шестерни, высокая точность
Формный цилиндр 6 шт.
Стандартная длина для машины: 400 мм
Длина окружности: 300-1000 мм
Керамический анилоксовый вал
Обеспечивает равномерную передачу краски
Диапазон линатуры: 100-1000 линий/дюйм
Камерный ракельный нож 6 шт.
Изготовлен из алюминиевого сплава
Высокая скорость без разбрызгивания краски
Закрытый тип для снижения испарения растворителя
Поверхность с тефлоновым покрытием
Чернильный насос. 6 шт.
Система автоматической циркуляции
Двухдиафрагменный насос (пневматический)
Автоматическая система смазки центрального барабана
Смазка главной зубчатой шестерни центрального привода
Электромеханическая приводная юстировка
Электропривод продольного и поперечного регулирования
Совмещение цветов регулируется через ПЛК или пульт ДУ по данным видеоконтроля
Станина (рама)
Изготовлена из высокопрочного чугунного сплава
Толщина 100 мм
Подъемное устройство (тельфер)
Обеспечивает удобный подъем и опускание печатных и анилоксовых валов.
Система видеоконтроля с ПЛК и панелью управления
Контроль качества печати на видеоэкране, сенсорная панель
Пульт дистанционного управления
Для регулировки совмещения цветов и управления подъемным устройством.
Индикатор скорости
Позволяет отслеживать текущую скорость печати машины.

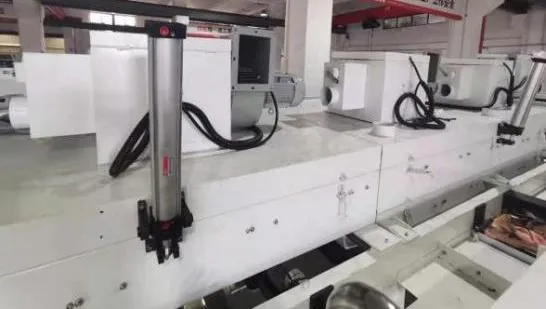

Сушильный модуль
Основная верхняя сушильная камера
Использует метод сушки горячим воздухом, интеллектуальное поддержание постоянной температуры.
Единый блок, состоящий из 3-х независимых секций.
Суммарная мощность: 30 кВт
Сушильная камера для каждой печатной секции.
Устанавливается после каждого печатного узла
Мощность каждой камеры: 10 кВт
Электрооборудование
Главный двигатель
Управление подъемным устройством (тельфером)
Реле
Комплекта управления с помощью ПЛК
В стоимость включены пуско-наладочные работы
