Линия переработки шерсти RK04

Линия переработки шерсти RK04

Комплектация:

Податчик

Податчик 2

Пятицилиндровый открыватель

Моечная чаша

Стиральная машина

Пресс для отжима

Сушилка

Электрошкаф

Описание:

Комбинированная машина для промывки исходной (немытой) шерсти

Агрегат предназначен для разрыхления и промывки (мойки) шерсти-сырца с целью удаления растительных примесей (сорняков, крошки), песка, почвы, других загрязнений и шерстного жира (ланолина).

Податчик 1 комплект

Пятицилиндровый разрыхлитель 1 комплект

Промывочная ванна 2 комплекта

Промывочная ванна 3 комплекта

Отжимной пресс 5 комплектов

Податчик 1 комплект

Сушильная машина 1 комплект

Общая мощность: Около 76.4 кВт

Привод: Каждый узел приводится отдельным электродвигателем

Необходимая площадь: Не менее 86×10 квадратных метров

Общий вес 65 тонн

Технологический процесс:

Первый питатель → Пятицилиндровый разрыхлитель → Первая промывочная ванна → Первый отжимной пресс → Вторая промывочная ванна → Второй отжимной пресс → Третья промывочная ванна → Третий отжимной пресс → Четвертая промывочная ванна → Четвертый отжимной пресс → Пятая промывочная ванна → Пятый отжимной пресс → Питатель → Сушильная машина.

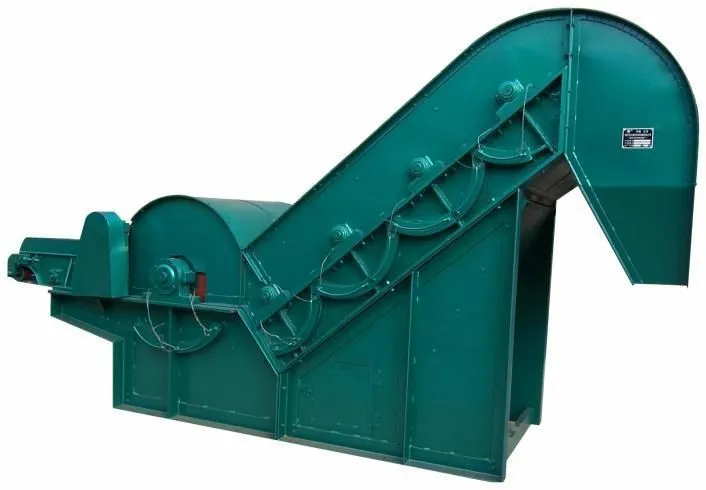

Устройство для подачи сырой шерсти

Устройство подачи сырой шерсти используется для подачи сырца на вскрытие, промывку и сушку.

Горизонтальная решётка: Расстояние от рабочей стороны до пола составляет 643 мм. Скорость движения составляет 1,1–3 м/мин.

Высота игл/зубьев: 32 мм.

Наклонная решётка: Шаг игл/зубьев: 32 мм (параллельное расположение).

Скорость движения: 6,5–15,2 м/мин.

Рабочая частота качания: 161,5 раз/мин.

Съёмный ролик: Диаметр: 487 мм. Частота вращения: 104–161,5 м/мин.

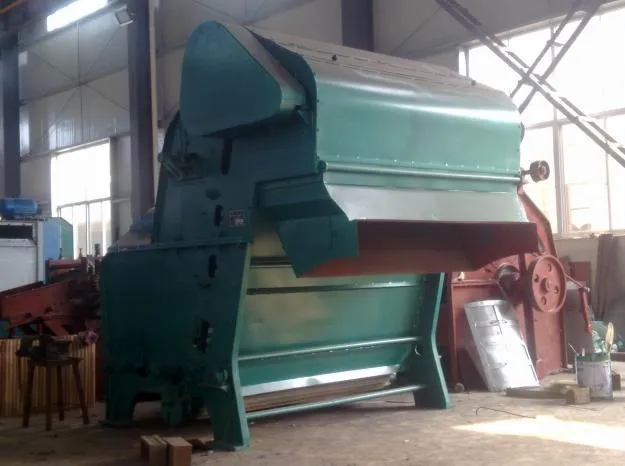

Разрыхлитель шерсти-сырца, пятицилиндровый

Разрыхлитель шерсти-сырца, пятицилиндровый, является узлом комбинированной моечной машины для шерсти-сырца. Он предназначен для разрыхления и первичной очистки шерсти-сырца (жирной шерсти), кашемира и верблюжьей шерсти с целью удаления примесей, таких как песок, почва, растительные остатки и репьи.

Тип: Пятицилиндровый

Рабочая ширина: Bw = 1100 мм

Подающие ролики: Верхний прижимной ролик с канавками на наружном цилиндре, D₀ = 140 мм.

Нижний подающий ролик с гладкой поверхностью наружного цилиндра, D₀ = 142 мм.

Основной цилиндр: Диаметр по концам игл цилиндра DPT = 860 мм.

Тип подсечного днища (решётки): Выдвижного типа (ящичного типа)

Зазор подсечного днища: CG = 10 мм

Главный привод цилиндра: Мощность: NMC = 5,5 кВт, 2 шт.

Скорость: NMC = 960 об/мин

Привод подачи: Мощность: NMF = 1,5 кВт, с редуктором

Габариты (Д×Ш×В) 4500 × 1750 × 2650 мм

Вес 4,0 т

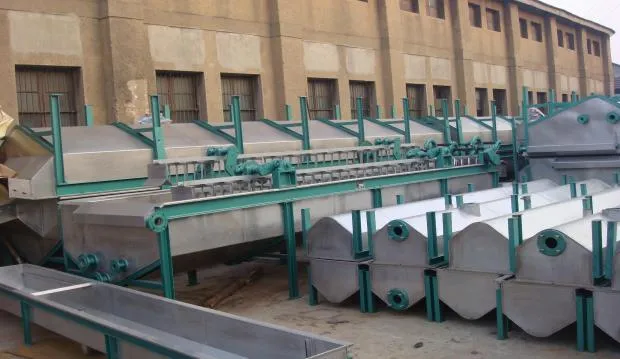

Промывочная ванна для шерсти-сырца

Промывочная машина предназначена для промывки и удаления растительных остатков, песка, почвы и других примесей из разрыхлённой шерсти с последующей передачей материала на сушку.

Тип: Кривошипного типа, граблины с иглами/штифтами

Общее количество ванн 5

Рабочая ширина промывочной ванны 1220 мм

Объём ванн: Первая и вторая ванны: 12,5 м³

Третья, четвертая и пятая ванны: 8,5 м³

Промывочная ванна: Температура промывочной воды: 25°C ~ 60°C

Мощность электродвигателя 2,2 кВт

Общие габариты (Д×Ш×В) 43550 × 3525 × 2250 мм

Рабочая скорость: 2800 об/мин

Мощность двигателя: 2,2 кВт

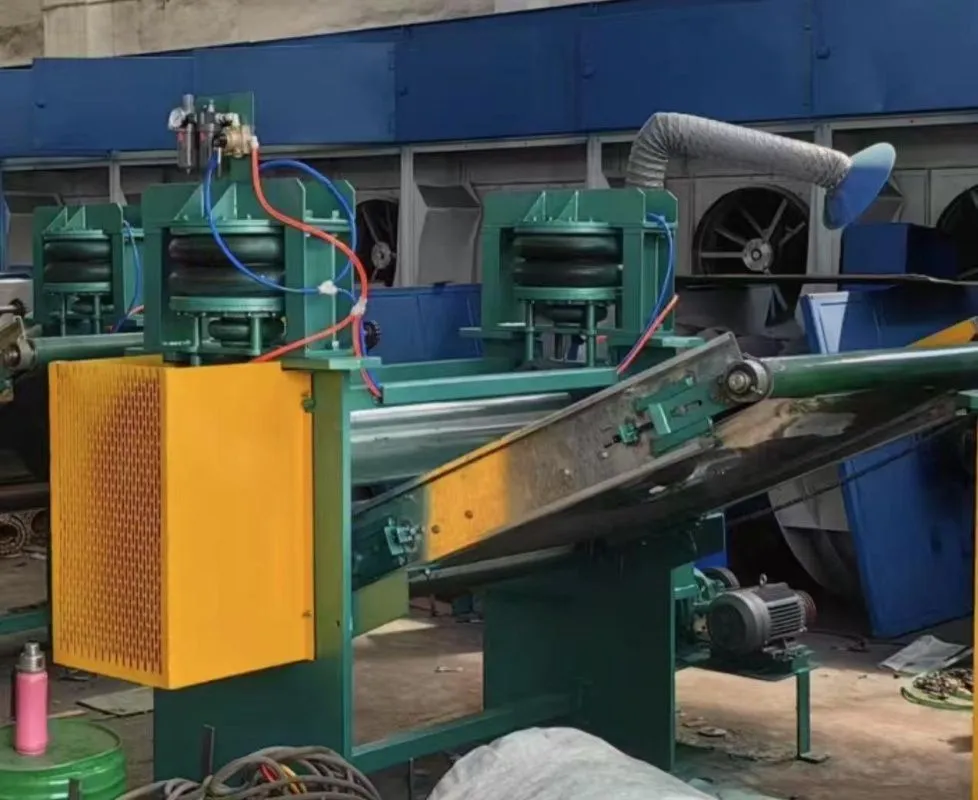

Пресс для отжима

Способ создания давления: пружинный

Максимальное давление: 12 тонн

Рабочий диаметр: основной барабан — 305 мм, ведомый барабан — 360 мм (до обмотки шерстью).

Рабочая ширина: 1000 мм.

Рабочая скорость: 4,8 об/мин.

Мощность двигателя: 3 кВт.

Дополнительное оборудование/параметры:

Дополнительная ванна.

Количество: 5 комплектов

Объём: около 2,5 м³

Насос рециркуляции

Рабочая скорость: 2900 об/мин

Мощность двигателя: 1,5 кВт

Количество: 5 комплектов

Привод

Вся машина приводится в движение индивидуальными электродвигателями на каждый узел Общая мощность: Около 38,5 кВт

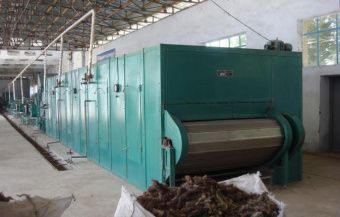

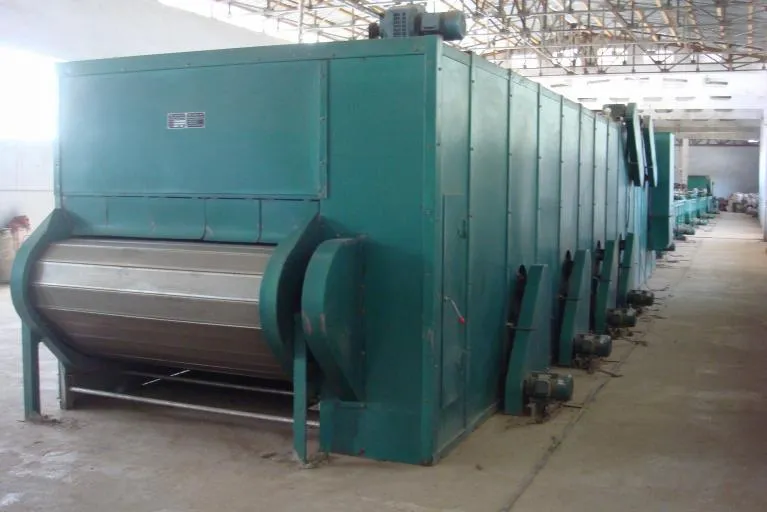

Сушильная машина для шерсти-сырца

Сушилка для сырой шерсти предназначена для сушки шерсти в процессе промывки

Тип: Непрерывного действия

Рабочая ширина 1800 мм

Высота выгрузки 1196,50 мм

Скорость разгрузочной решётки/пластины 0,37–1,4 м/мин

Полезная площадь разгрузочной решётки 20 м²

Поверхность теплообмена (излучения) 348 м²

Рабочее давление пара 4 кгс/см²

Метод нагрева: Стальные трубы (паровые калориферы)

Температура в сушильной камере 80–120 °C

Влажность после сушки (остаточная) 10–13%

Скорость вентилятора 960 об/мин

Производительность верхнего вентилятора: около 8000 м³/ч

Производительность нижнего вентилятора: около 11000 м³/ч

Мощность привода вентиляторов 8 шт., 6-полюсные, 2,2 кВт (8台，6级,2.2kw)

Габариты (Д×Ш×В) 18720 × 3110 × 2735 (мм)

Общий вес 16 тонн

В стоимость включены пуско-наладочные работы
