Описание

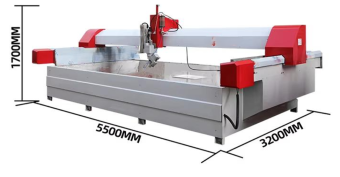

Станок для фигурной резки асбестоцементных плит и других материалов, модель ER-7
Технические характеристики:
Максимальная толщина реза для материалов:
Асбестоцемент: 0-7мм
Мрамор: 0–120 мм
Гранит: 0–110 мм
Керамическая плитка: 0–40 мм
Стекло: 0–80 мм
Сталь: 0–80 мм
Нержавеющая сталь: 0–60 мм
Алюминий: 0–80 мм
Пластик: 0–150 мм
Пенопласт / Поролон: 0–200 мм
Рабочий ход по осям:
Ось X: 4000 мм
Ось Y: 1800 мм
Ось Z: 150 мм
Точность резки: ±0,1 мм
Повторяемость: ±0,02 мм
Скорость резки: 1,5–5 метров в минуту

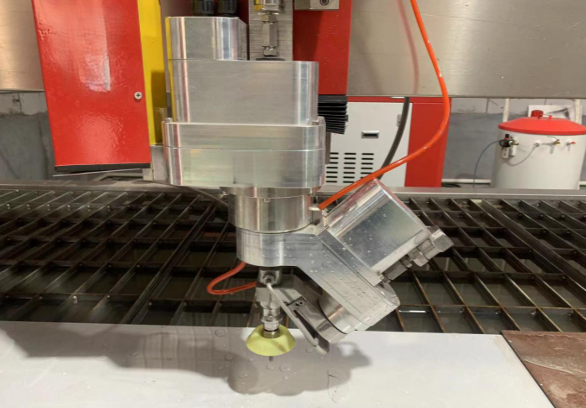

Режущая головка: 5-осевая режущая головка позволяет выполнять резку под углом от 0 до 60 градусов.

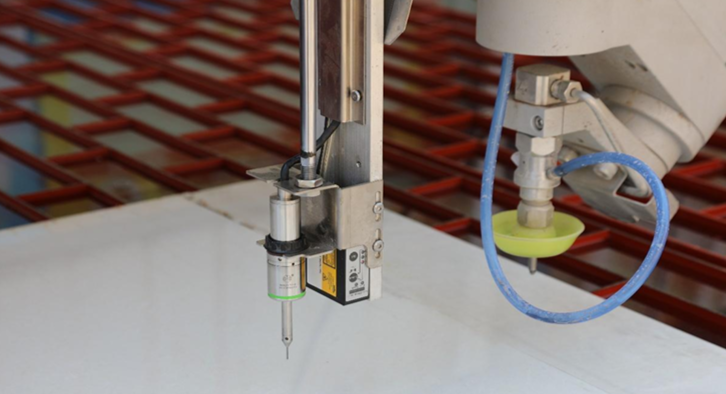

Зонд (датчик/щуп).
Обладает высокой точностью и обеспечивает хорошую плотность швов (стыков).
Подходит для обработки раковин для ванных комнат различных типоразмеров и поддерживает изготовление раковин по индивидуальному заказу.
Обладает хорошей стабильностью работы, процент выхода годной продукции превышает 95%.

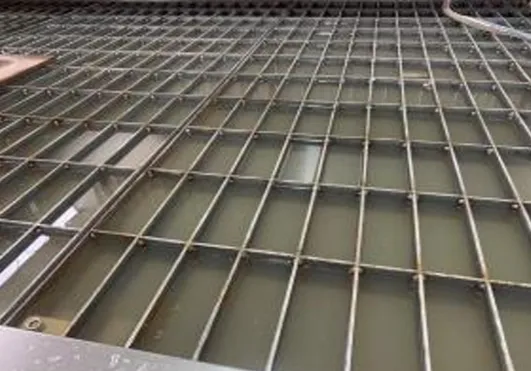

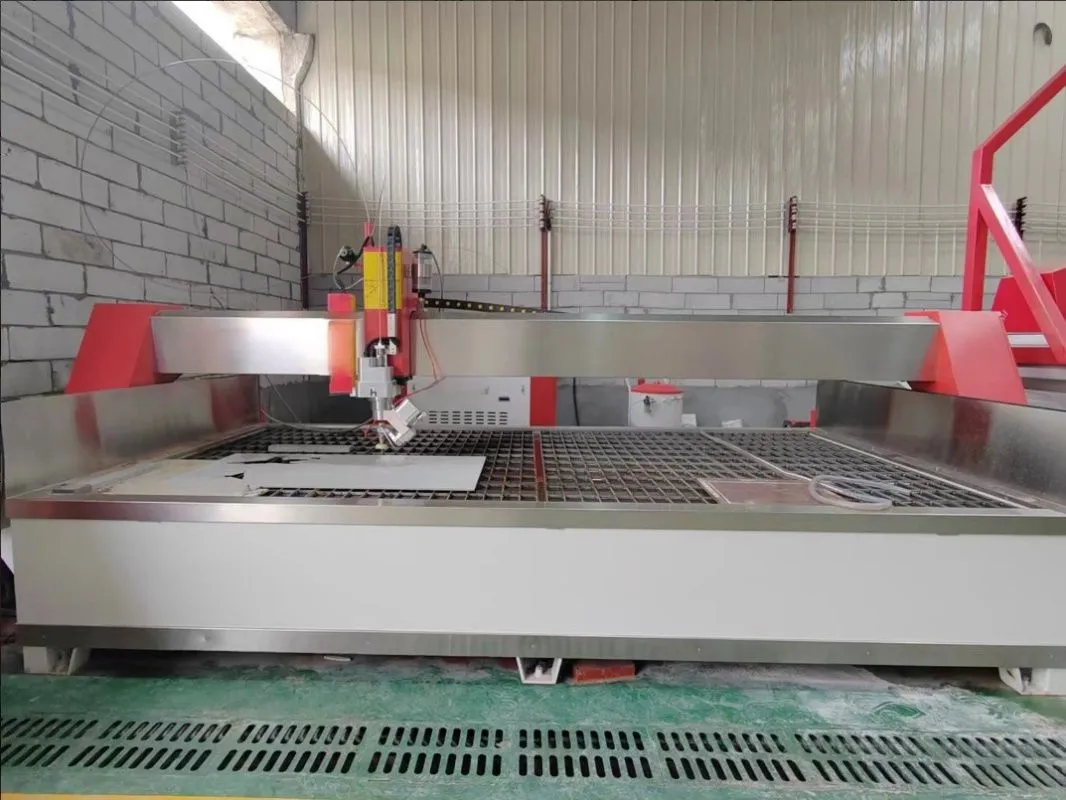

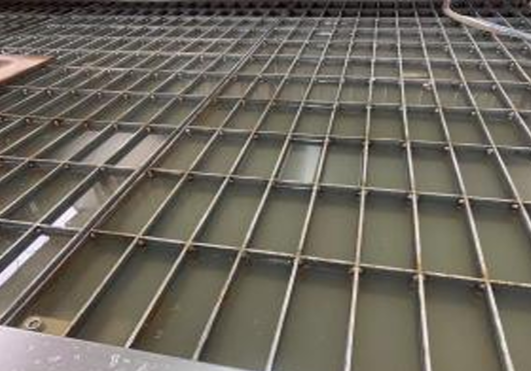

Рабочий стол. Использует сменные решетчатые планки (ламели), что обеспечивает большую устойчивость при выполнении резки под 45 градусов.
Конструкция
Чугунная конструкция (станина) для обеспечения долговечности станка и предотвращения деформации.

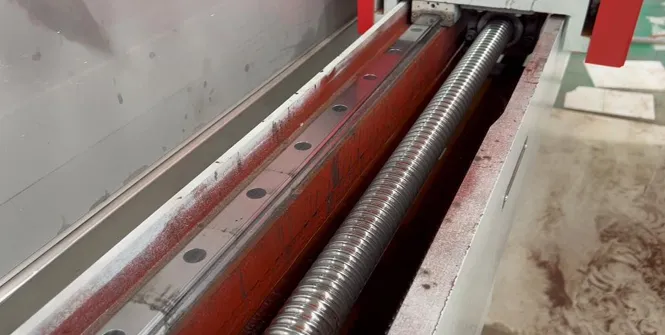

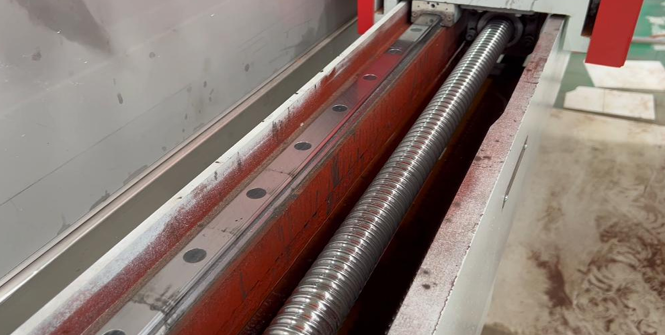

Бренд линейных направляющих: TBI.
Маслонаполненная (масляная ванна) конструкция для обеспечения точности и срока службы ходового винта и линейных направляющих.

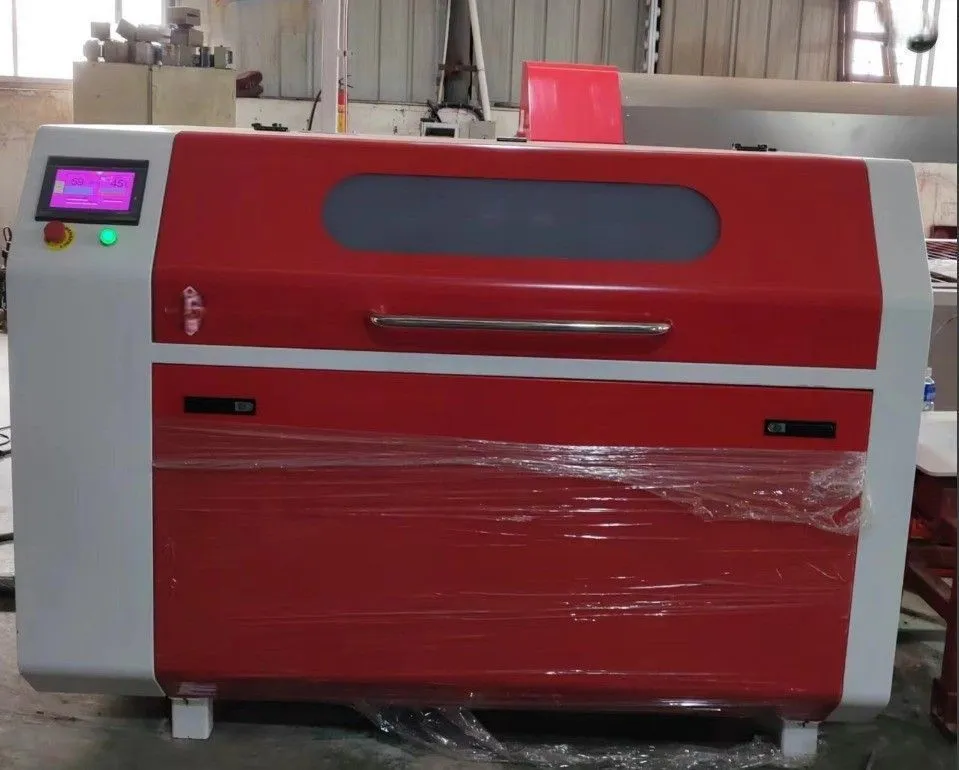

Шкаф ультравысокого давления (бустерный шкаф)
Максимальное рабочее давление: 450 МПа
Насос: Автоматический регулируемый насос, не требует ручной настройки.
Рабочее давление: 350 МПа
Главные компоненты бустера: Импортные из США.
Максимальный расход высокого давления: 3,7 л/мин.
Системные сигналы безопасности:
Высокая температура масла
Низкий уровень масла
Перегрузка масляного насоса
Перегрузка водяного насоса
Превышение давления воды
Параметры:
Гидравлический аксиально-поршневой насос: макс. 200 бар.
Оптимальный расход воды: 0,3 МПа.
Регулируемый водяной насос: 0,3–1 МПа.
Коэффициент давления (давление масла : давление воды): 1:20.
Тип насоса: Автоматический регулируемый.
Емкость масляного бака: 70 л.

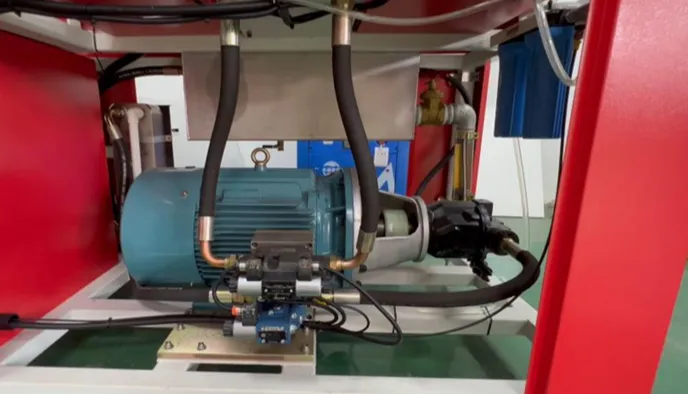

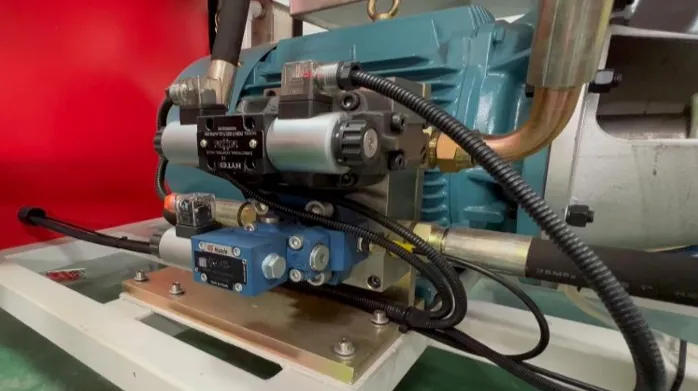

Конструкция масляного контура (гидросистемы)

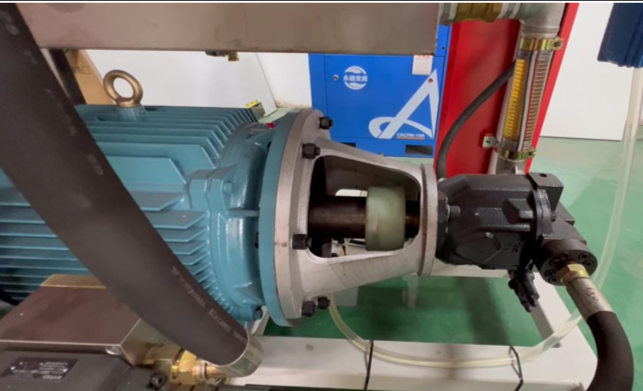

Мощность двигателя высоконапорного насоса: 37 кВт
Частота вращения двигателя: 1500 об/мин (для 50 Гц / 60 Гц сети)
Преимущество: Конструкция масляного контура проста и удобна для обслуживания, что позволяет избежать ситуаций, когда излишне сложная система трубопроводов склонна к утечкам масла.
Автоматический регулируемый (переменной производительности) насос
Автоматический регулируемый насос обладает высокой скоростью нарастания давления, которая примерно на треть быстрее, чем у обычного насоса с ручным регулированием, что делает его более эффективным.

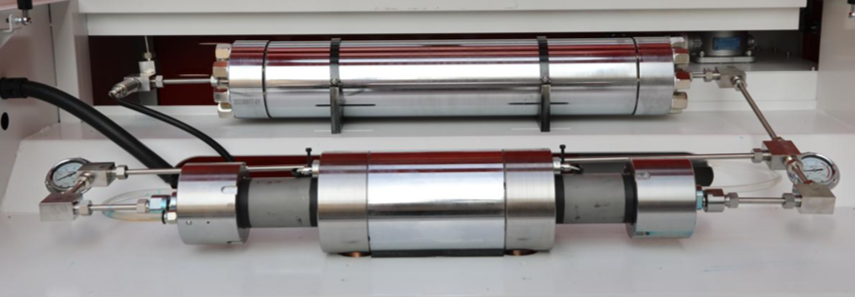

Накопитель/ Гидроаккумулятор
Гидроцилиндр высокого давления (HP CYLINDER): ACCUSTREAM, США.
Керамический плунжер (CERAMIC PLUNGER): REFRACTRON, США.
Уплотнительная группа высокого давления (HP SEALING GROUP): ACCUSTREAM, США.
Впускной клапан высокого давления (HP INLET VALVE): ACCUSTREAM, США.
Высоковольтные компоненты изготовлены из американского материала ACC, обладают надежным качеством и сроком службы свыше 10 000 часов.

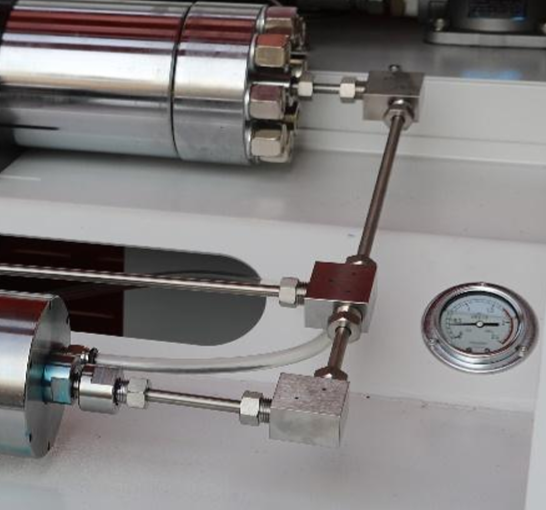

Трубопровод высокого давления. Используется известный европейский бренд со сроком службы более 4 000 часов.
Реверсивный клапан). Обеспечивает 40 миллионов переключений без отказов.

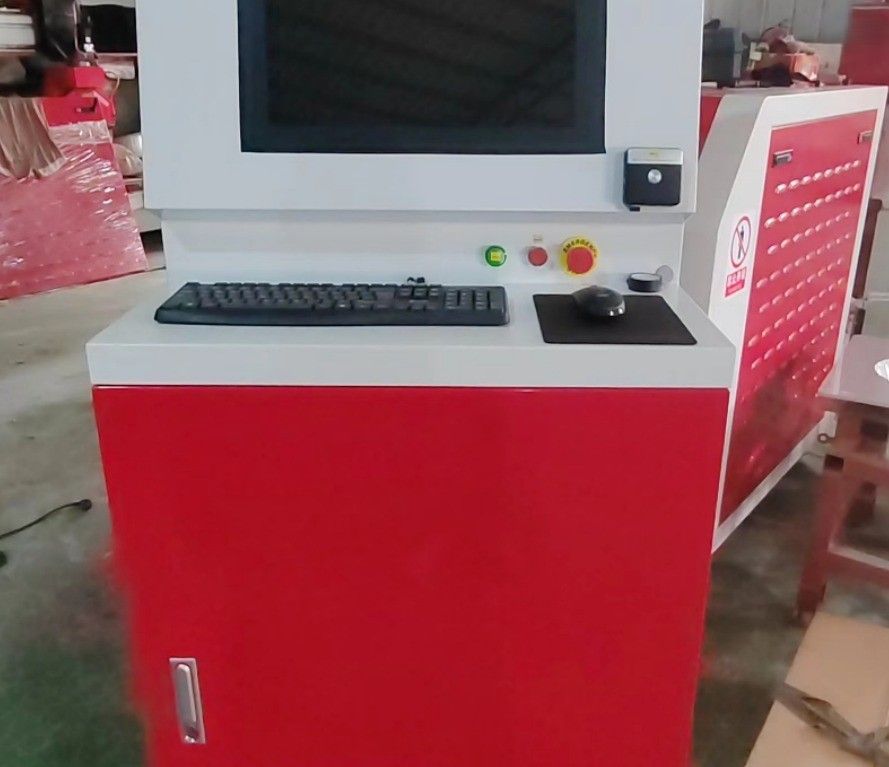

Система ЧПУ
Программное обеспечение: Weihong NC-STUDIO, интерфейс на английском или китайском языке.
Программа для создания чертежей: Auto CAD (предоставляется бесплатно).
Операционная система: Windows 10 и управляющая программа для резки NC Studio.
Экран: 19-дюймовый ЖК-монитор.
Программное обеспечение для водоструйной резки (nc-studio): Поддерживает файлы форматов DXF и CAD.

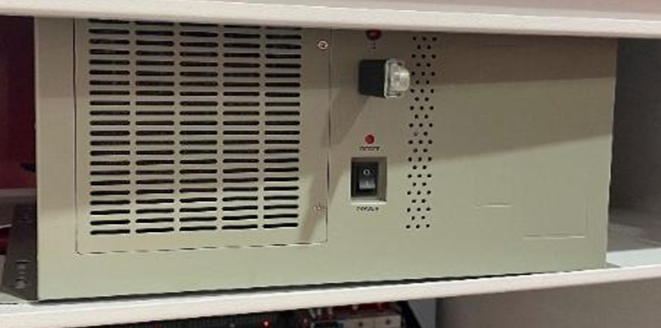

Высокопроизводительный промышленный компьютер:
Оперативная память: 8 ГБ.
Жесткий диск: 119,2 ГБ.
Промышленный компьютер блока ЧПУ обладает высокой способностью противостоять помехам

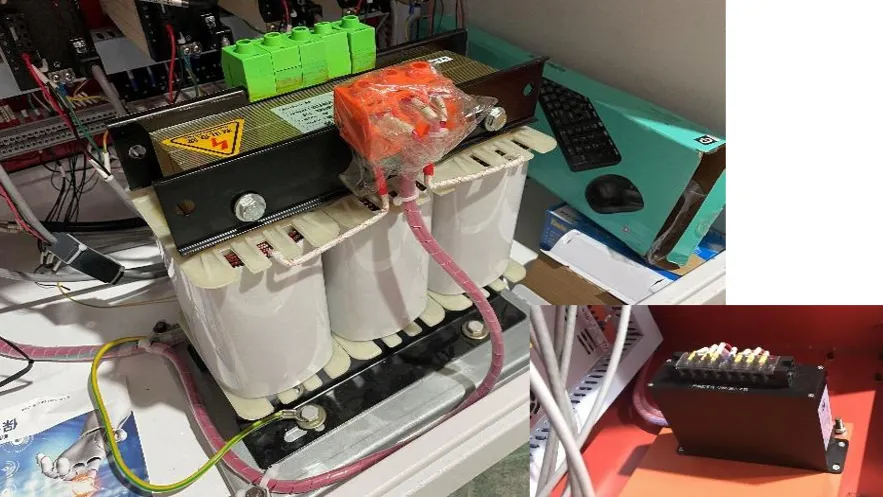

Трансформатор
Автоматически определяет, является ли нейтральный провод (ноль) нормальным, для защиты сервопривода.
Используется электронный трансформатор. Если нейтральный провод не подключен / подключен неправильно / находится под напряжением, могут легко возникнуть проблемы.
Если не удается определить аномалию нейтрального провода, сервопривод может легко сгореть.

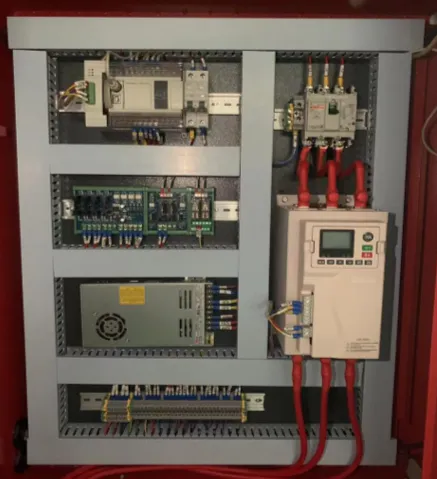

Электрическая защита
Станок оснащен собственной системой защиты. Если во время работы возникает какая-либо ошибка, наша защита от высокого давления срабатывает, чтобы предотвратить повреждение оборудования.

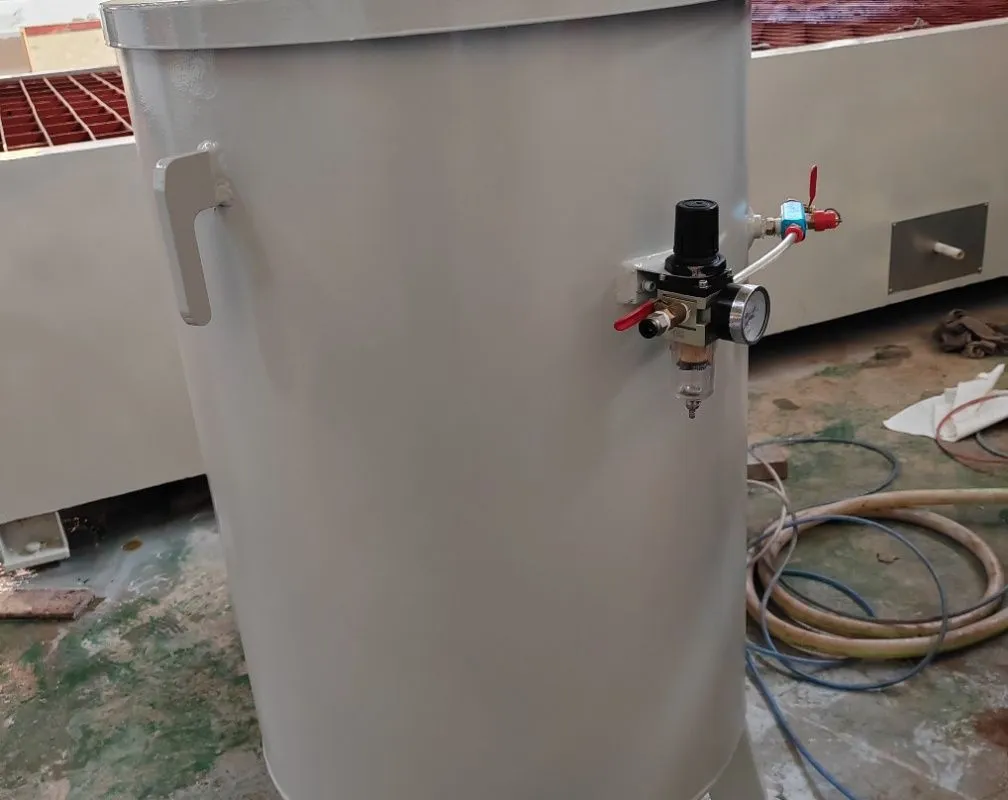

Бункер для абразива (пескоструйный бункер)
Вместимость абразивного бака: 200 кг
Вес (пустого): 100 кг
Габариты (Д x Ш x В): 700 x 700 x 1100 мм
Максимальное давление подачи воздуха: 2–5 бар
Управление: Регулировка давления воздуха.
В стоимость включены пуско-наладочные работы.
