Описание

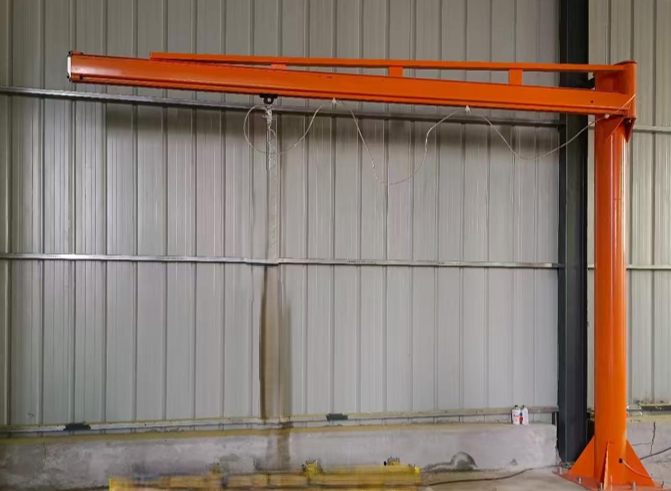

Грузоподъемная установка с вакуумным захватом, модель HY2
Параметры:
Грузоподъёмность - 50 кг
Длина стрелы - 4,5 м
Высота крана (до оси вращения) - 2,5 м
Высота подъёма груза - 1,4 м
Режим вращения - Ручной, 180 градусов
Диаметр подъёмной трубы - 140 мм
Скорость подъёма - 1 м/с
Мощность вакуумного насоса - 4 кВт
Металлическая рама-конструкция:
Обработка поверхности:
Дробеструйная очистка, степень 2.
Двухслойное эпоксидное грунтование.
Двухслойное антикоррозионное окрашивание.
Автоматизированная покраска с полимеризацией в печи.

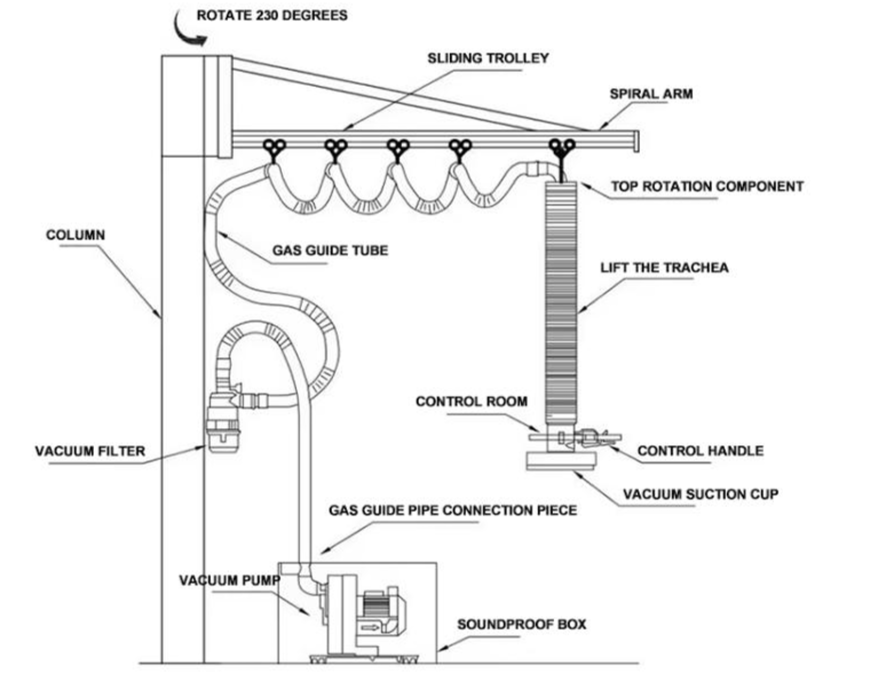

Подробнее:

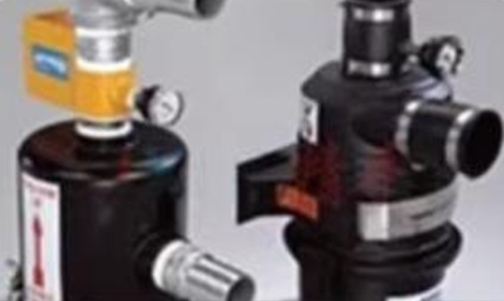

Фильтр
Он используется для фильтрации пыли и других частиц в системе вакуумного подъёмного оборудования, чтобы защитить нормальную работу других компонентов вакуумной грейферной машины.

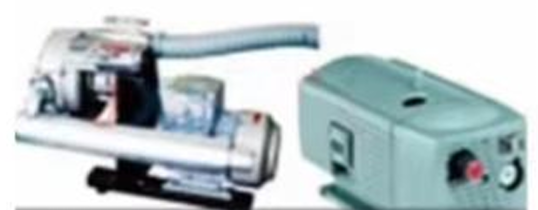

Вакуумный грейфер
Вакуумный грейфер, также известный как вакуумный воздуходув, является основным источником вакуумной силы.

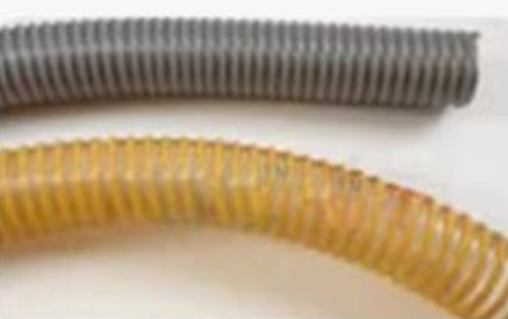

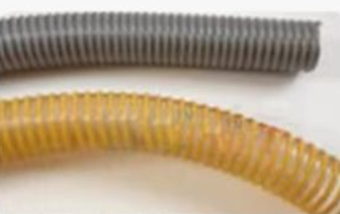

Выхлопная труба
Компоненты, подключённые к вакуумному подъёмному оборудованию, используются для направления воздушного потока внутри системы.

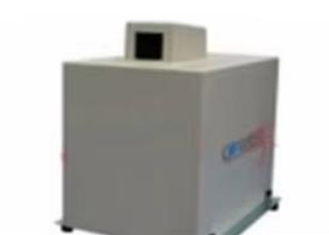

Звукоизолирующий кожух
Кожух, используемый для закрытия воздуходува, эффективно снижает уровень его шума.

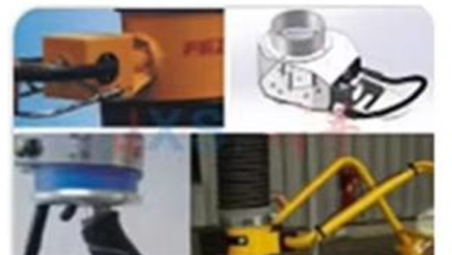

Верхний вращающийся узел
Высококачественный клапанный интерфейс обеспечивает неограниченное вращение на 360° подъёмной трубы в сборе, гарантируя плавное опускание грузоподъёмных компонентов в случае отключения электроэнергии.

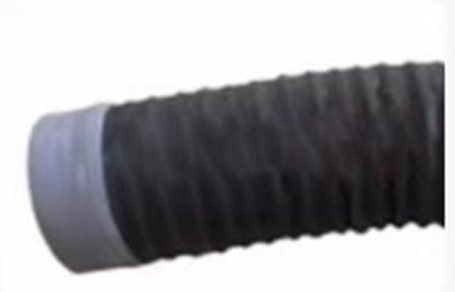

Подъёмная телескопическая труба
Основной подъём осуществляется вертикально, с коэффициентом сжатия и удлинения 1:3. Скорость подъёма составляет 5 м/мин.
Управляющая рукоятка
Используется для управления подъёмом и опусканием пневматической подъёмной трубы, а также для захвата и отпускания заготовки.

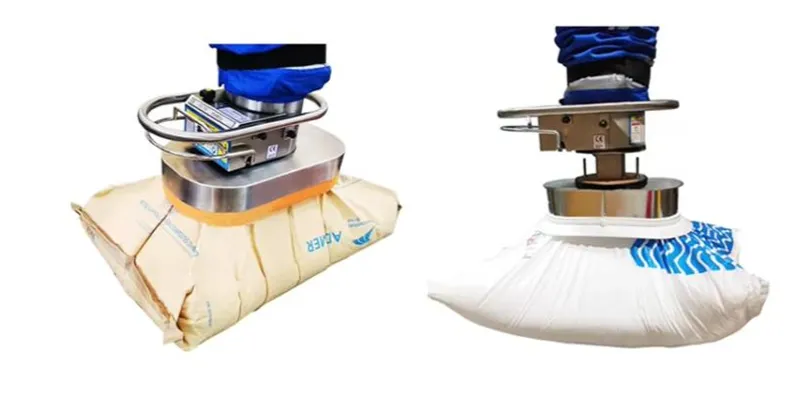

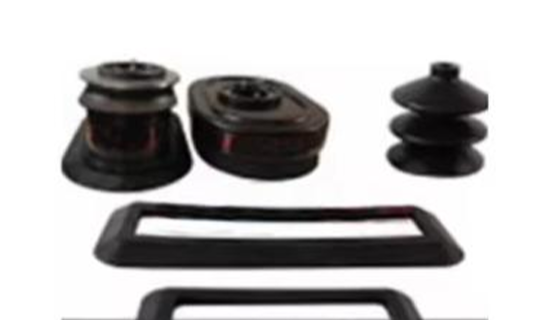

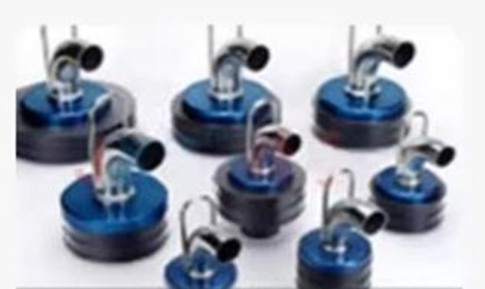

Вакуумная присоска
Обладает значительной тяговой и адгезионной силой для осуществления удержания и перемещения заготовок.
В стоимость включены пуско-наладочные работы.
