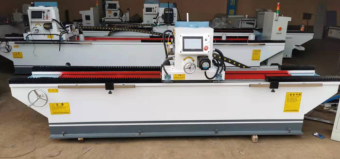

Автоматический станок для заточки промышленных ножей, модель SD-37

Автоматический станок для заточки промышленных ножей, модель SD-37

Технические характеристики:

Длина обработки (шлифования) - 1600 мм

Размер стола - 1550 × 180 мм

Размер шлифовального круга - 200 × 100 × 32 мм

Точность обработки - ≤ 0,02 мм

Напряжение / частота питания - 380 В, 50 Гц

Скорость перемещения шлифовальной головки - 0–20 м/мин

Угол регулировки шлифовальной головки - ±5°

Угол регулировки стола - ±90°

Способ привода - Зубчатая рейка и частотное регулирование скорости

Мощность двигателя шлифовальной головки - 4,0 кВт, 1440 об/мин

Мощность двигателя подъёма - 0,37 кВт, 1440 об/мин

Мощность двигателя перемещения - 1,5 кВт, 1440 об/мин

Мощность насоса - 0,125 кВт

Суммарная мощность - Около 6,5 кВт

Общий вес - Около 1400 кг

Габаритные размеры - 3400 × 1300 × 1300 мм

В станке используются прецизионные линейные направляющие, что обеспечивает более точную заточку, лучшую прямолинейность лезвия, более острую заточку и повышенную износостойкость инструмента.

Привод перемещения станка влево-вправо реализован с помощью зубчатой рейки и частотного регулирования, что позволяет свободно настраивать скорость, обеспечивая плавный и равномерный ход станка.

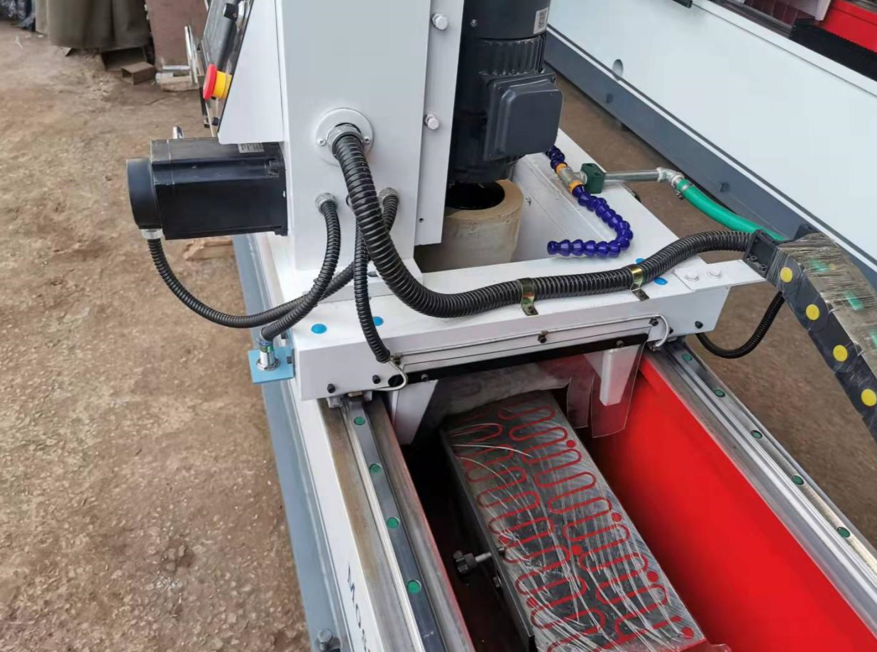

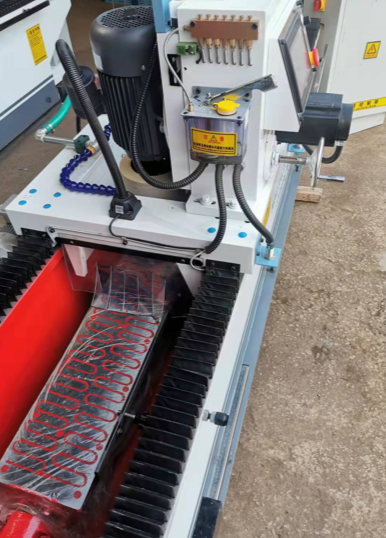

В данном станке для фиксации лезвия применяется мощный электромагнитный патрон, который надёжно и равномерно фиксирует лезвие, экономя время и рабочую силу по сравнению с ручным закреплением при помощи болтов.

Станок оснащён системой прецизионной подачи с компьютерным числовым программным управлением. После настройки лезвия и запуска процесса шлифовки станок автоматически выполняет заточку без участия оператора, а также автоматически компенсирует износ шлифовального круга, что позволяет экономить около 40 минут ручного труда.

Панель управления станка выполнена на основе CNC-компьютера и позволяет заранее задавать такие параметры, как глубина черновой и чистовой шлифовки, частота сигнала оповещения и количество полировальных проходов. После включения автоматического режима станок последовательно выполняет черновую, а затем чистовую шлифовку. По завершении шлифовки подаётся звуковой сигнал, и начинается полировка. После окончания полировки станок автоматически останавливается, выполняя весь цикл за одну операцию без необходимости постоянного контроля со стороны персонала. Это не только экономит трудозатраты, но и гарантирует точность обработки лезвия, исключая риск повреждения или порчи инструмента из-за невнимательности или забывчивости оператора.

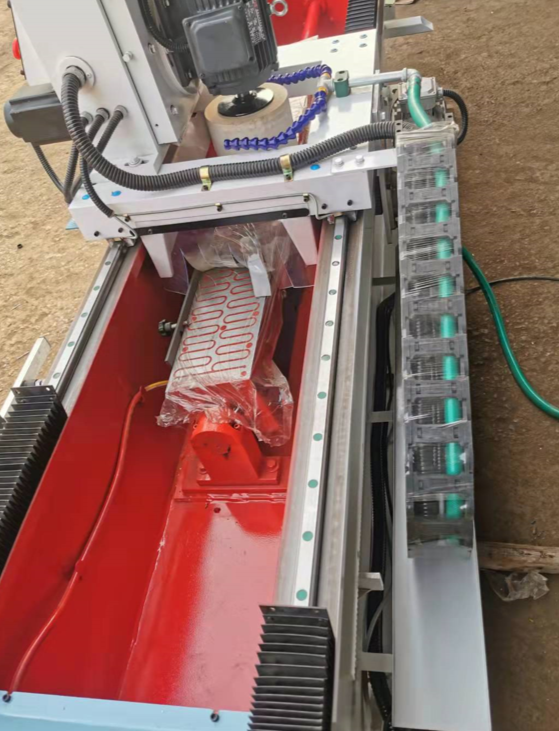

Направляющие: Применены прецизионные линейные направляющие.

·        Защитный кожух: Используется растягивающийся кожух типа "гармошка".

·        Двигатель шлифовального круга: Установлены прецизионные специализированные двигатели.

·        Способ опускания: Ручной плюс автоматический.

·        Модель шлифовального круга: BX200, отверстие 32 мм, высота 120 мм (опционально).

·        Способ шлифования: Компьютерное числовое программное управление (ЧПУ) + ручное.

·        Способ управления: Практичное сочетание сенсорного экрана и кнопок.

·        Движение станка влево-вправо: Осуществляется с помощью зубчатой рейки и частотного регулирования скорости.

·        Внутри станка: Винт выполнен в виде прецизионного шарикового винта (ШВП).

·        Система смазки: Вся машина оснащена системой централизованной подачи масла с ЧПУ.

·        Система охлаждения: Внешний насос бака распыляет воду для циркуляционного охлаждения.

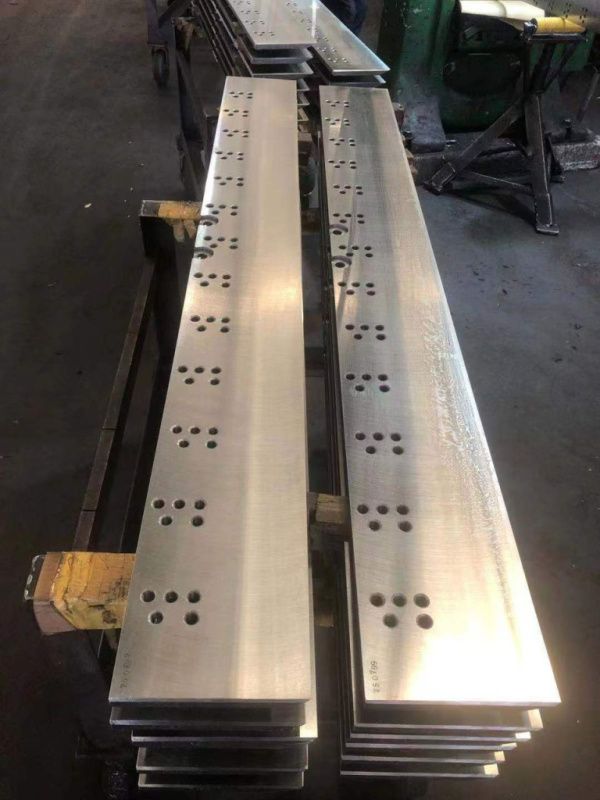

Область применения: небольшие и средние предприятия по производству ротационной резки, цеха металлообработки, типографии и фабрики по резке бумаги.

В стоимость не включены пуско-наладочные работы.
