Описание

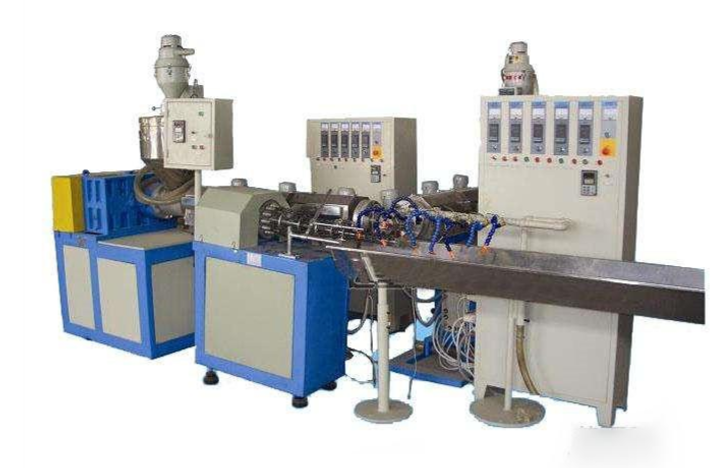

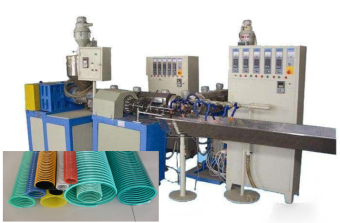

Линия по производству гибких шлангов из ПВХ, модель SF78
Технологический процесс:

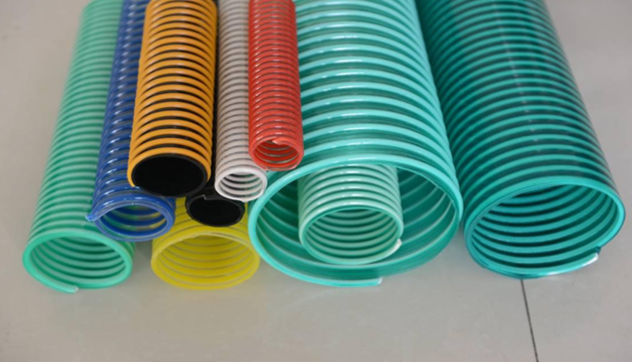

Загрузчик сырья → Одношнековый экструдер → Формующая машина → Охлаждающая ванна → Укладочный стеллаж → Готовый всасывающий шланг из ПВХ.
Комплектация производственной линии:
1. Загрузочная машина -1 компл.
2. Экструдер -2 компл.
3. Охлаждающая ванна - 1 компл.
4. Укладочный стеллаж - 1 компл.
5. Электрошкаф управления - 1 компл.
6. Комплект пресс-форм в подарок (19мм, 25мм, 32мм, 38мм, 50мм, 65мм) - 6 компл.
7. Комплект фильер (матриц) -т6 компл.
Описание и технические параметры:
Загрузочная машина
Вакуумная автоматическая загрузочная машина - 1 компл.
Объем: 50 л
Одношнековый экструдер
Главный двигатель - 1 компл.
Высота по центру - 1000 мм
Скорость вращения шнека - 0–78 циклов/мин
Редуктор:
Поверхность зубьев - Твердая (закаленная)
Шнек и Цилиндр:
Диаметр шнека - Φ 55 мм
Соотношение длина/диаметр шнека (L/D) - 25:1
Материал шнека - 38GrMoAlA (38ХМЮА)
Метод термической обработки - Азотирование (нитроцементация)
Твердость поверхности - HV940–1050
Глубина азотированного слоя - 0,6–0,7 мм
Система нагрева и охлаждения:
Мощность нагревателей - 12 кВт
Низкошумный вентилятор охлаждения - установлен
Параметры главного двигателя
Мощность двигателя - Асинхронный двигатель 11 кВт, управляемый частотным преобразователем FUJI
Сушилка / Загрузчик
Сушилка объемом 50 л - вакуумная загрузка
Формующая машина - 1 компл.
Универсальная, с регулируемой настройкой формования.
Двигатель - Асинхронный двигатель 1,5 кВт, управляемый частотным преобразователем FUJI
Диапазон формования - Ø 3/4” – Ø 2”
Скорость формования - от 0 до 8 метров/мин
Охлаждающая ванна -1 компл.
Длина -30 м
Количество стоек - 12 шт.
Материал -Нержавеющая сталь, толщина 2 мм
Регулировка по высоте – реализована
Электрошкаф управления:
Низковольтная аппаратура - SIMENS
Контроллеры температуры - RKC
Размеры оснастки (пресс-форм):
Диапазон производимого шланга - Ø 19 – 65 мм
Предоставляются пресс-формы 8 типоразмеров: 19 мм, 25 мм, 32 мм, 38 мм, 50 мм, 65 мм.
Укладочный стеллаж - 1 компл.
В стоимость включены пуско-наладочные работы.
