Описание

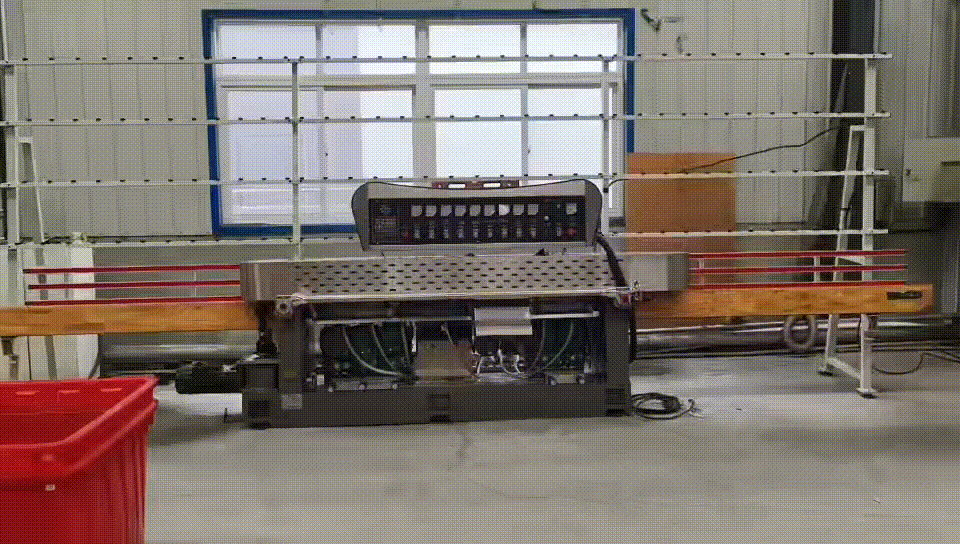

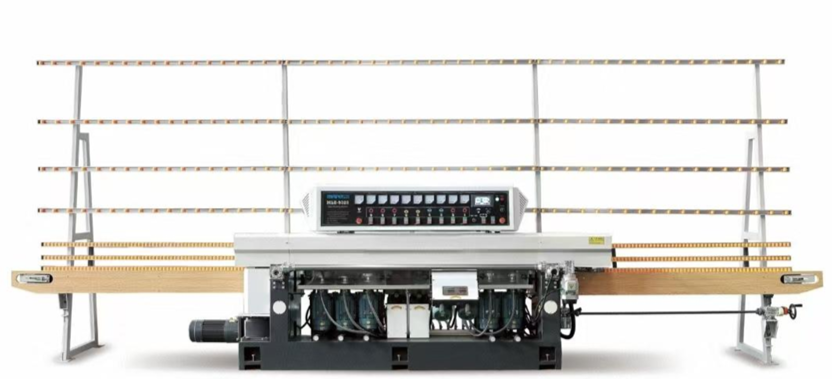

Прямолинейный станок для изготовления фацета, модель F3 без ПЛК
Это станок, специализирующийся на обработке кромки и полировке стекла. Он позволяет выполнить фацетирование и полировку прямой кромки за одну операцию. Привод механизма подачи выполнен с использованием механического бесступенчатого вариатора, что обеспечивает широкий регулируемый диапазон и плавное изменение скорости. Как передняя, так и задняя балки, а также станина основания изготовлены из усиленного и увеличенного чугунного литья, прошедшего высокотемпературный отжиг и старение для обеспечения отличной стабильности. Оборудование отличается простотой управления, стабильной работой и высокой надёжностью. Это оптимальный выбор для большинства стекольных предприятий. По желанию заказчика может быть оснащена системой управления на базе PLC.
Основные технические параметры:
1. Напряжение/частота: 380 В / 50 Гц (может быть адаптировано под требования заказчика)
2. Диапазон скорости подачи: 0.5∼6 м/мин
3. Минимальный размер обрабатываемого стекла: 80∗80 мм80∗80мм
4. Максимальный размер обрабатываемого стекла: 3000∗3000 мм3000∗3000мм
5. Толщина обрабатываемого стекла: 3∼25 мм (может быть изменена по заказу)

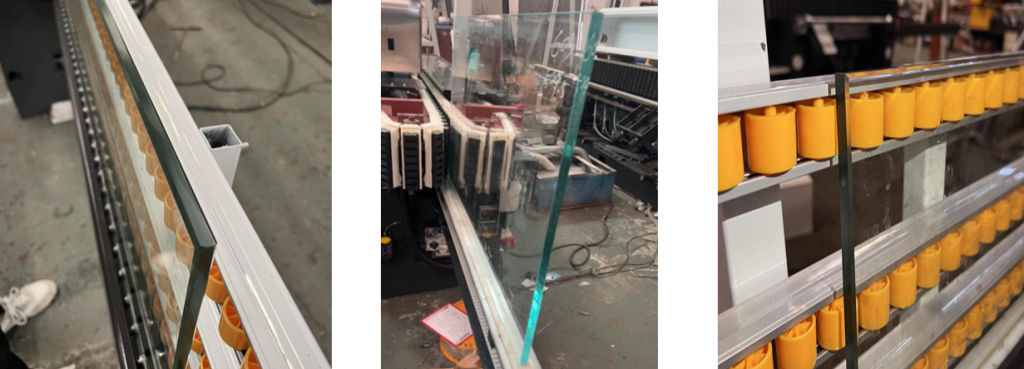

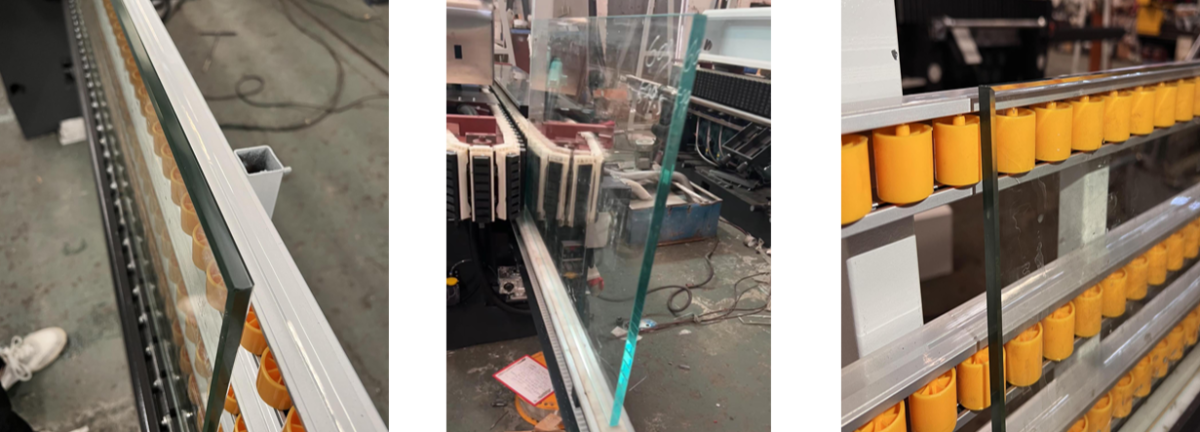

Конвейерная лента имеет цепной привод, что обеспечивает долговечность.
Спецификация базовой модели:
|
Габаритные размеры (ДxШxВ, мм) |
Суммарная мощность (кВт) |
Вес (кг) |
Примечание |
|
6800x1000x2500 |
20.5 |
3000 |
9 двигателей (9 моторов) |

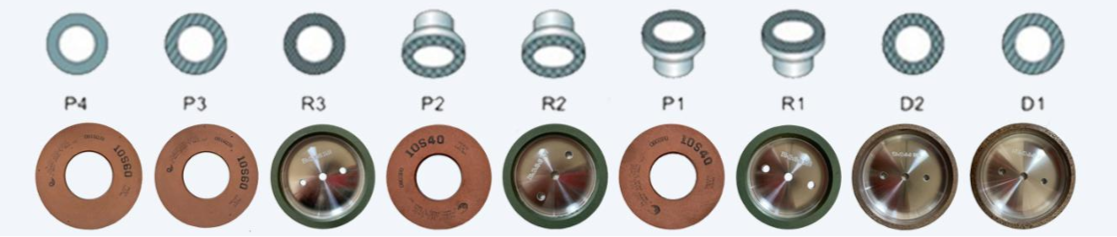

Расположение (компоновка) шлифовальных кругов
1. Двигатель 1 (Грубое шлифование):
Назначение: Грубая обработка кромки.
Мощность: 2.2 кВт.
Скорость вращения: 2800 об/мин.
Инструмент: Алмазный круг.
Спецификация круга: Φ150×12×8×8×100#.
2. Двигатель 2 (Чистовое шлифование):
Назначение: Чистовое шлифование кромки.
Мощность: 2.2 кВт.
Скорость вращения: 2800 об/мин.
Инструмент: Алмазный круг.
Спецификация круга: Φ150×12×8×8×240#.
3. Двигатель 3 (Фацетное шлифование):
Назначение: Снятие фаски (шлифовка).
Мощность: 1.5 кВт.
Скорость вращения: 2800 об/мин.
Инструмент: Смоляной круг (Resin Wheel).
Спецификация круга: Φ130×12×8×8×240#.
4. Двигатель 4 (Полировка фацета):
Назначение: Полировка снятой фаски.
Мощность: 1.5 кВт.
Скорость вращения: 2800 об/мин.
Инструмент: Смоляной круг (Resin Wheel).
Спецификация круга: Φ130×12×8×8#.
5. Двигатель 5 (Фацетное шлифование):
Назначение: Снятие фаски (шлифовка, вероятно для другой кромки или этапа).
Мощность: 1.5 кВт.
Скорость вращения: 2800, 2800 об/мин (двойная скорость или два режима).
Инструмент: Смоляной круг (Resin Wheel).
Спецификация круга: Φ130×12×8×8×240#.
6. Двигатель 6 (Полировка фацета):
Назначение: Полировка фаски.
Мощность: 1.5 & 2.2 кВт.
Скорость вращения: 2800 & 2800 об/мин.
Инструмент: Смоляной круг (Resin Wheel).
Спецификация круга: Φ130×6×8×8×240#.
7. Двигатель 7 (Чистовое шлифование):
Назначение: Чистовое шлифование кромки.
Мощность: 2.2 кВт.
Скорость вращения: 2800 & 2800 об/мин.
Инструмент: Смоляной круг (Resin Wheels).
Спецификация круга: Φ150×12×10×10×240#.
8. Двигатель 8 (Полировка):
Назначение: Финальная полировка кромки.
Мощность: 2.2 кВт.
Скорость вращения: 2800 об/мин.
Инструмент: Смоляной круг (Resin Wheels).
Спецификация круга: Φ150×70×40×40#.
9. Двигатель 9 (Полировка):
Назначение: Финальная полировка кромки.
Мощность: 2.2 кВт.
Скорость вращения: 1400 об/мин.
Инструмент: Полировальный круг CE3 (специальный тип).
Спецификация круга: Φ150×70×40×40#.
Основные компоненты, бренды и особенности:

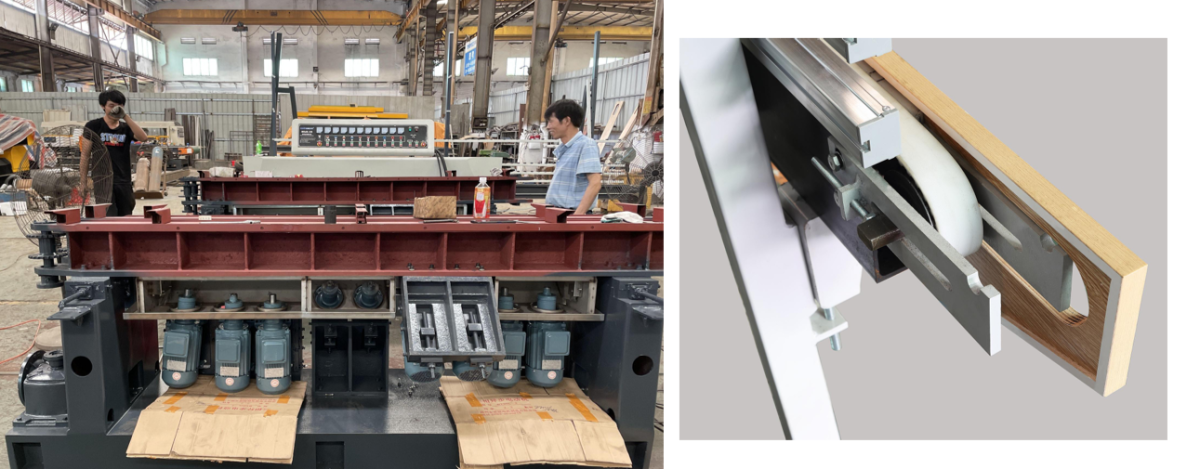

Станина (основание) и балки изготовлены из высококачественного усиленного литейного материала. После высокотемпературного отжига и искусственного старения они обладают стабильными структурными характеристиками и способны выдерживать значительную обрабатывающую нагрузку.

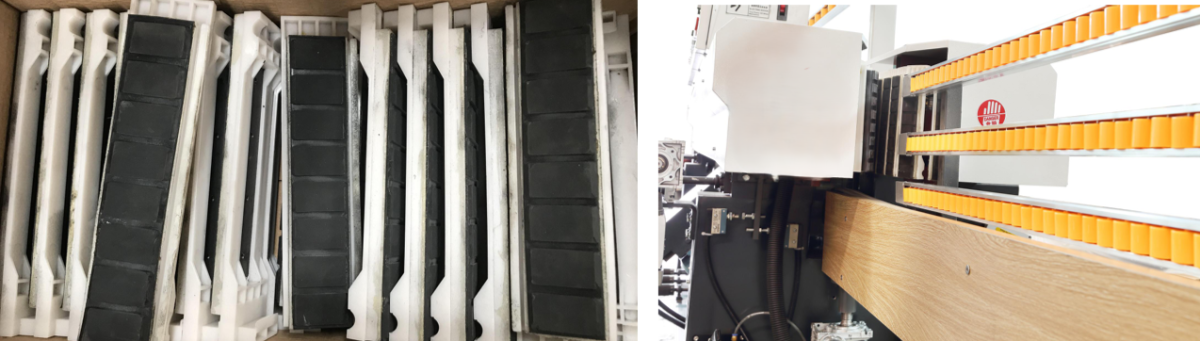

Для передней и задней прижимных плит используется бренд Lobster Type, отличающийся высокой износостойкостью, стабильной конструкцией и надежными эксплуатационными характеристиками.

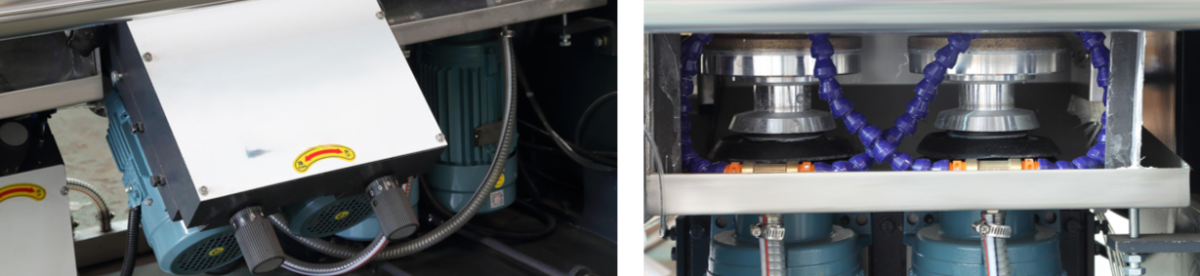

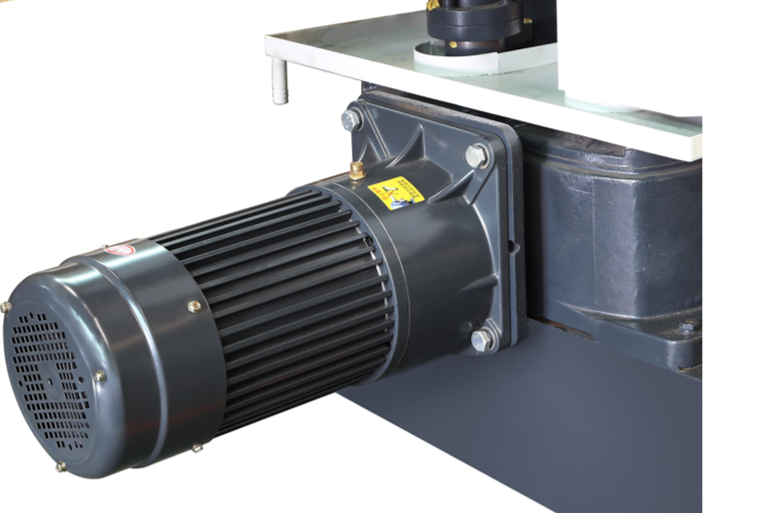

Двигатель полировальной головки использует специальный мотор полировальной головки от бренда CDQC Motor
Вариатор (CVT)

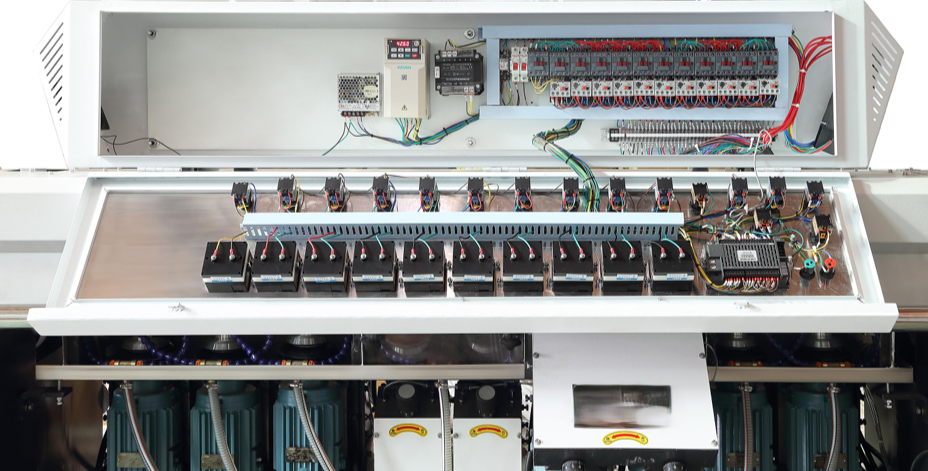

Основные электрические компоненты - это продукция компании Delixi Electric
Водяной бак изготовлен из нержавеющей стали методом сварки, что обеспечивает стабильную гидроизоляцию и устойчивость к коррозии. Для сгонки воды используется высокотемпературная проволочная щётка, которая отличается высокой износостойкостью и надёжным креплением

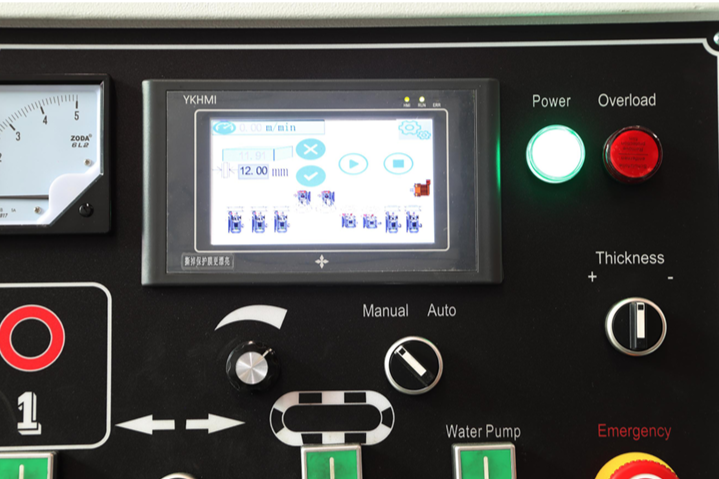

ПЛК (опционально) – не включено в стоимость
В стоимость включены пуско-наладочные работы.
