Описание

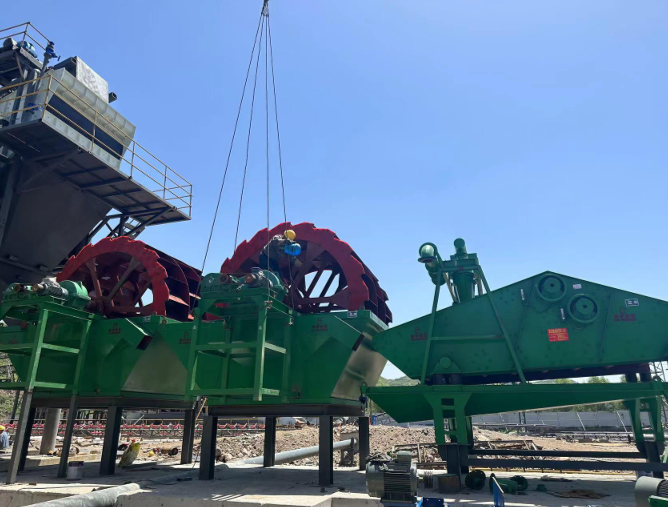

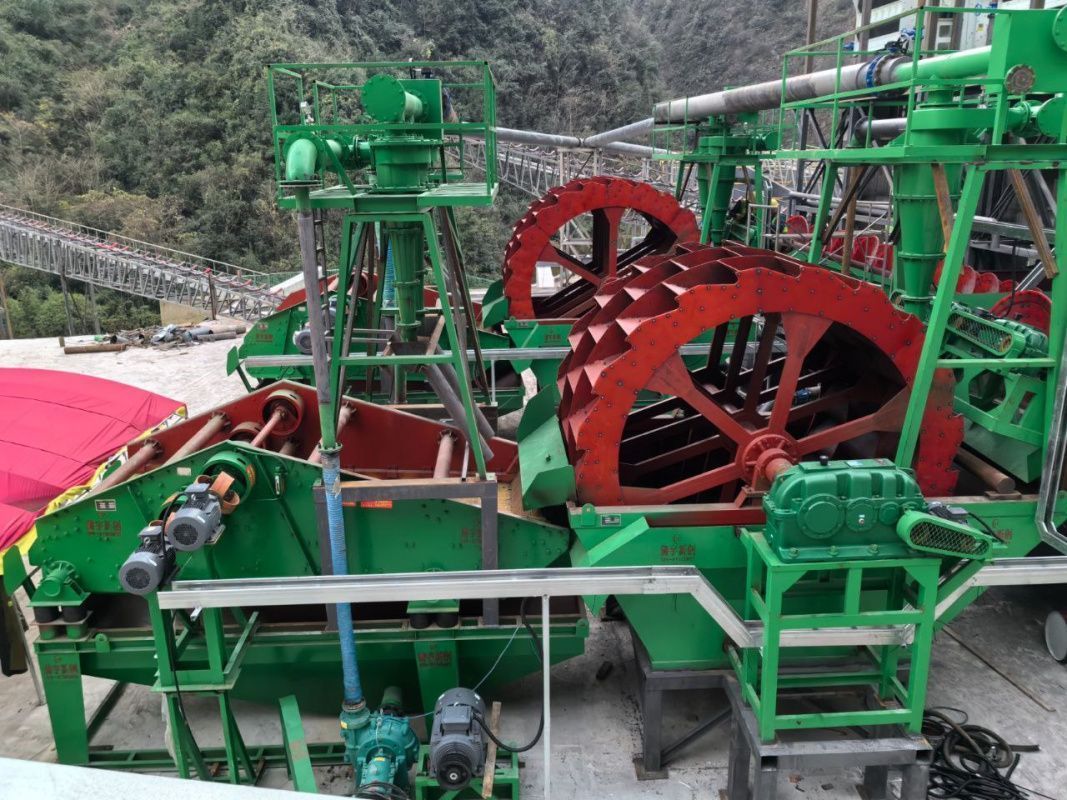

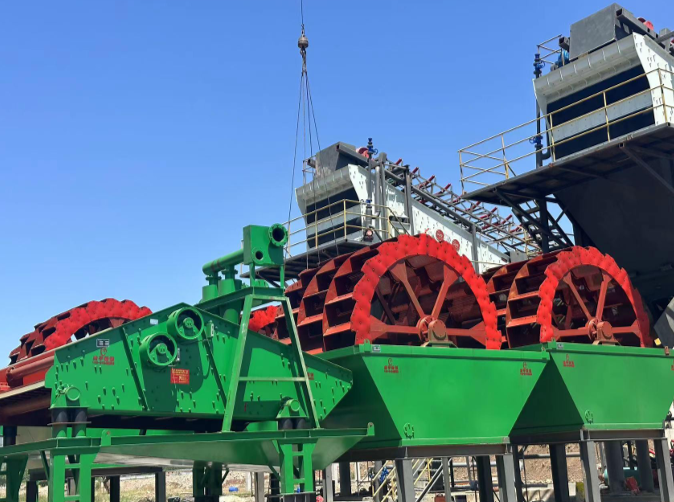

Установка промышленной промывки и обезвоживания песка, модель WRT85
Состав оборудования:
Состоит из двух колесных пескомоек + обезвоживающего ресайклера + гидроциклонов и других компонентов.
Принцип работы:
1. Песчано-водная смесь поступает в первое колесо (редуктор начинает вращение), ковши поднимают материал; затем песок поступает во второе колесо для промывки.
2. Принцип работы второго колеса аналогичен первому; однако, если исходное сырье содержит более 15% глинистых включений, рекомендуется, чтобы второе колесо осуществляло прямую промывку водой для обеспечения качества готового песка.
3. Высокочастотный линейный вибрационный обезвоживающий грохот в составе обезвоживающего ресайклера производит дальнейшее обезвоживание и удаление шлама (средняя стадия обработки), тем самым снижая содержание глины и влаги в готовом песке. Одновременно сточные воды, содержащие большое количество мелкого песка из переливных отверстий спирального классификатора и колесной пескомойки, через переливную трубу поступают в водяной бак обезвоживающего ресайклера. Затем шламовый насос подаёт их в высокоэффективный гидроциклон, где под действием центробежной силы происходит классификация и концентрация мелкого песка. Концентрированный мелкий песок через песковой насадок циклона попадает в ковши колесной пескомойки, где смешивается с крупной и средней фракцией для совместной обработки обезвоживанием. Это полностью гарантирует равномерное и рациональное распределение зернового состава готового песка, а также обеспечивает полную рециркуляцию мелкой фракции, повышая качество готового продукта, делая гранулометрический состав более равномерным, а готовый песок — более чистым.
4. В зависимости от свойств сырья и требований заказчика могут быть спроектированы различные варианты компоновки оборудования.
Технические характеристики:
Входная крупность материала (мм) - ≤10
Диаметр колесного ковша (мм) - 2800
Гидроциклон (диаметр х кол-во, мм) - 1800 x 3
Высокочастотный линейный грохот (мм) - 750
Производительность (т/ч) - 45-75
Расход воды (м³/ч) - 75-100
Суммарная мощность (кВт) - 40.9
Общий вес (кг) - 14200
Технические характеристики двухколесной ковшовой пескомойки:
1. Производительность: 60 т/ч;
2. Мощность привода: 2 x 7,5 кВт;
3. Диаметр водяного колеса: φ2800 мм, ширина водяного колеса: 1600 мм;
4. Количество водяных колес: 2;
5. Материал ванны (бака): Q235B, толщиной 8 мм, с внутренним усилением каркасной конструкцией;
6. Количество ванн: 2;
7. Дуговые пластины водяного колеса: Износостойкая марганцевая сталь Q355B толщиной 10 мм, с нанесением износостойкого полиуретанового покрытия с обеих сторон для значительного увеличения срока службы;
8. Корпус подшипника главного вала: Высококачественный круглый прокат из легированной стали 40CrMo, прошедший обработку по схеме: черновая обработка — термообработка (закалка и отпуск) — чистовая обработка;
9. Сетка (решетка) водяного колеса: Перфорированная сетка из марганцевой стали подвергается термообработке для повышения износостойкости.
Рециркуляция и обезвоживание:
1. Производительность: 50–80 т/ч;
2. Модель обезвоживающего грохота: 1800x3750 мм;
3. Мощность приводов грохота: 2 x 3,7 кВт;
4. Конструкция грохота: Без сварных швов на корпусе; материал корпуса грохота и усилительных пластин — стальной лист Q2355B толщиной 10 мм;
5. Нижняя балка (основание) короба грохота: труба φ159, толщина стенки 10 мм. Фланцы на обоих концах балки приварены и прошли термообработку для снятия сварочных напряжений. Обе фланцевые пластины обработаны на токарном станке с высокой точностью;
6. Сита обезвоживающего грохота: Износостойкий полиуретан;
7. Узел гидроциклонов для улавливания мелкого песка: Специализированные износостойкие полиуретановые гидроциклоны, 2 шт. диаметром 250 мм;
8. Шламовый насос для гидроциклонов: Специализированный, материал защитной плиты рабочего колеса — Cr26Mo;
9. Мощность шламового насоса: 18,5 кВт.
В стоимость включены пуско-наладочные работы.
