Автоматическая линия производства помад, стиков с одноголовочной системой дозирования, модель AW-60

Автоматическая линия производства помад, стиков с одноголовочной системой дозирования, модель AW-60

1) Автоматическая машина для нагрева и фасовки (дозирующий автомат с подогревом)

2) Охлаждающий туннель

3) Автоматическая машина для подачи и фиксации крышек

 Оборудование подходит для: Губная помада, бальзам для губ, антиперспирант, роликовый дезодорант, вазелин, гуталин (крем для обуви), воск для волос, воск для губ, твердые духи и др.

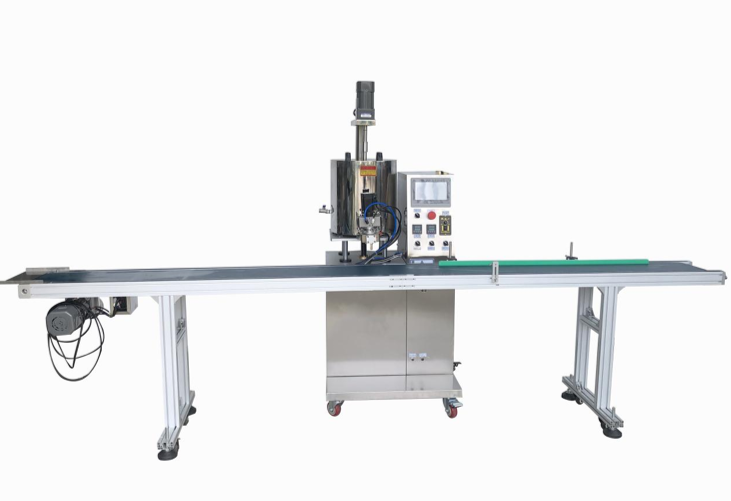

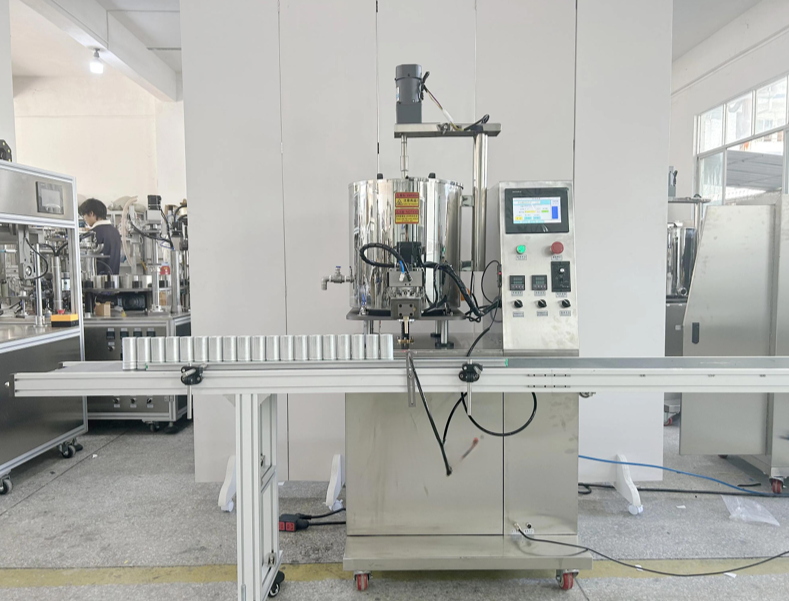

  1) Автоматическая машина для нагрева и фасовки (дозирующий автомат с подогревом)

1.     Фасовочная машина подходит для объемного дозирования различных жидких (пастообразных) продуктов, таких как: охлаждающее масло, бальзамы, кремы-основы, воск для волос, дисковые губные помады, блески для губ и другие продукты в упаковке.

2.     Нагрев рубашки резервуара обеспечивает равномерный нагрев сырья. Насос и фасовочная форсунка имеют независимый нагрев, что исключает наличие непрогреваемых зон.

3.     Благодаря поршневому методу дозирования с приводом от двигателя шестеренчатого насоса, фасовка происходит более стабильно и быстро, а низкий уровень шума делает производственную среду более комфортной.

4.     Резервуар поднимается и опускается, а программное управление на базе ПЛК делает работу проще и удобнее для персонала.

Технические параметры:

Электропитание - 1 фаза / 220В / 50 Гц

Требования к установке - Электропитание 220В + источник сжатого воздуха + 10 кг теплоносителя (масла)

ПЛК и сенсорный экран - Inovance

Материал - Высококачественная нержавеющая сталь SUS304

Скорость перемешивания - 0–90 об/мин (с преобразователем частоты)

Мощность - 2,8 кВт

Объем фасовочного резервуара - 30 л

Объем дозирования: ≥ 3 мл

Длина конвейерной ленты - 3 м

Производительность - 20–50 шт/мин (зависит от объема дозирования)

Тип дозирования: Высокоточный шестеренный насос

Вес брутто: 187 кг

Объем: 1,53 м³

Габаритные размеры (ДШВ) - 800 x 820 x 1600 мм

2) Охлаждающий туннель

Назначение и функции охлаждающего туннеля (холодильного конвейера):

1.     Конструкция и изоляция: Корпус изделия полностью выполнен из нержавеющей стали. Двухслойная теплоизоляция корпуса снижает потери холодного воздуха в нижней части, а двухконтурное уплотнение дверок повышает герметичность камеры.

2.     Интеграция в производство: Оснащен конвейерной лентой для удобной стыковки с линией производства губной помады, что упрощает технологический процесс и повышает эффективность.

3.     Метод охлаждения: Используется воздушное охлаждение, которое препятствует образованию капель конденсата и обеспечивает высокую скорость заморозки/застывания продукта.

Технические характеристики охлаждающего туннеля:

Напряжение питания: 3 фазы / 380В / 50 Гц

Мощность компрессора: 5,5 кВт; 7,5 л.с.

Габаритные размеры: 3000 x 800 x 1500 мм

Способ охлаждения: Линейная (прямолинейная) заморозка

Конвейерная лента: 4000 x 400 мм

Минимальная температура охлаждения: -20 °C (при работе без нагрузки)

Материал корпуса: нержавеющая сталь

1. Общие параметры

Холодопроизводительность: 23 500 Ккал/ч (28 кВт)

Потребляемая мощность: 7,5 кВт

Рабочий ток: 13 А

Пусковой ток: 20 А

2. Компрессор

Тип: Maneurop (Франция) / M.Laneurop

Тип пуска: Прямой

Масло: Синтетическое, объем заправки 1,9 л

Нагреватель масла: В наличии

3. Хладагент

Тип: R404a

Объем заправки: 12 кг

Регулирование: Терморегулирующий вентиль (ТРВ) Danfoss с наружным выравниванием

4. Испаритель

Тип: Высокоэффективный оребренный теплообменник

Расход воздуха: 7 600 м³/ч

5. Конденсатор

Тип: Высокоэффективный оребренный теплообменник

Расход воздуха: 15 000 м³/ч

Охлаждение: Воздушное

Температура с воздушным охлаждением-от 13 до 18 °C

6. Защитные устройства

Реле высокого и низкого давления

Плавкие вставки

Защита от перегрузки

Защита от перегрева обмоток компрессора

Автоматический термовыключатель

Защита от обратной последовательности фаз

7. Электрооборудование и автоматика

Контактор: Schneider

Электрические компоненты: Schneider

Контроллер температуры: отечественный (Китай)

Электромагнитный клапан: отечественный (Китай)

Осушитель фильтра: отечественный (Китай)

Вентиляторы (конденсатора и испарителя): отечественные (Китай)

8. Габаритные размеры и вес

Длина: 2000 мм

Ширина: 800 мм

Высота: 1500 мм

Вес нетто: 750 кг

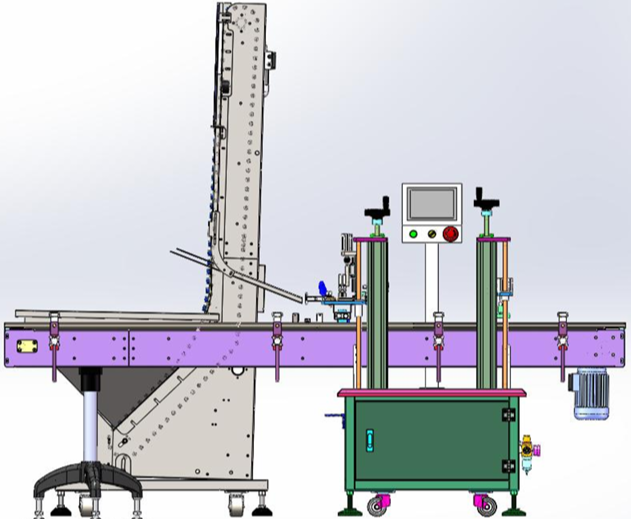

 3) Автоматическая машина для подачи и фиксации крышек

Технические параметры:

Электропитание - 1 фаза / 220В / 50 Гц

Подача сжатого воздуха - 0,4–0,6 МПа

ПЛК и сенсорный экран - Sanling

Скорость - 30–40 шт/мин

Размер крышки - под заказ (индивидуально)

Высота бутылки - под заказ (индивидуально)

Вес - 200 кг

Габаритные размеры - 2500 x 2080 x 1300 мм

Готовая продукция:

В стоимость включены пуско-наладочные работы.
