Описание

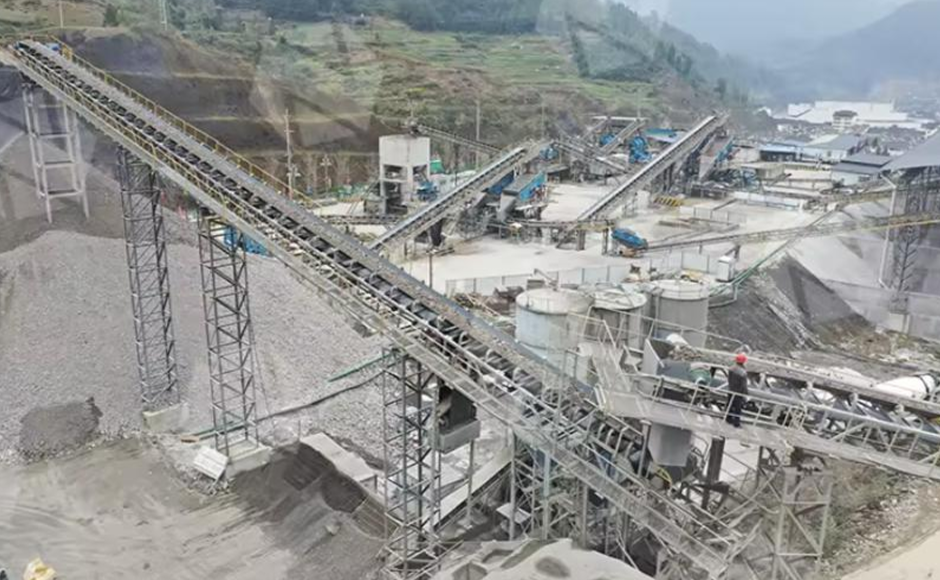

Линия производства (дробления) искусственного песка, модель 100-150 тонн/час
Установка спроектирована на следующих исходных условиях:
1. Материал: все виды камня (горной породы)
2. Производительность установки: 100–150 тонн в час
3. Тип установки: стационарная
4. Размеры фракций на выходе: 0–5, 5–15, 15–25 мм (конечные размеры могут быть отрегулированы)
|
№ |
Наименование оборудования |
Мощность (кВт) |
Количество |
Примечание |
|
1. Технологическое оборудование |
||||
|
A1 |
Вибрационный питатель |
11 |
1 |
Подача исходного материала |
|
A2 |

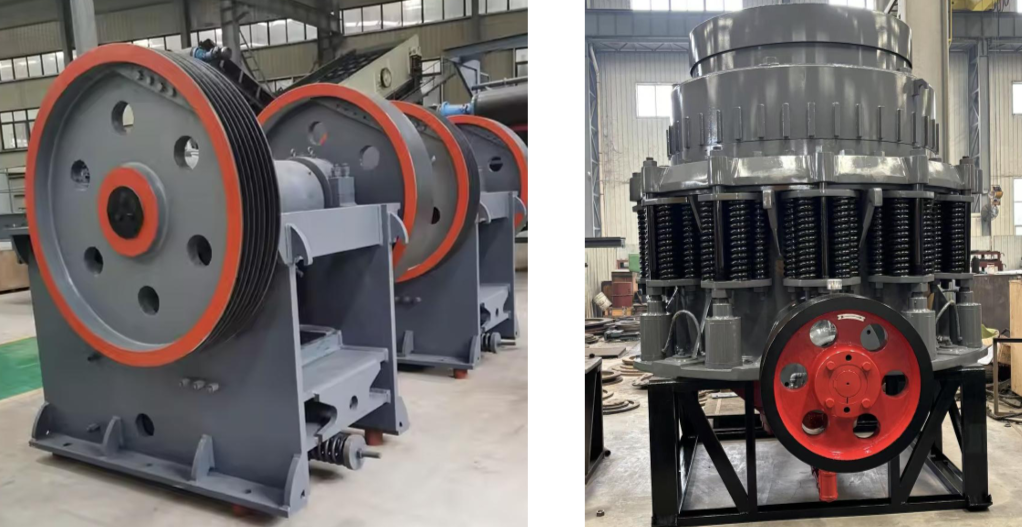

Щековая дробилка |
75 |
1 |
Первичное дробление |
|
A3 |
Вибрационный питатель |
1,5 × 2 |
1 |
Подача на конусную дробилку |
|
A4 |
Конусная дробилка |
132 |
1 |
Среднее дробление |
|
A5 |
Вибрационный грохот |
22 |
1 |
Первичная сортировка |
|
A6 |
Питатель |
5,5 |
1 |
Подача в центробежную дробилку |
|
A7 |
Центробежно-ударная дробилка |
90 × 2 |
1 |
Получение кубовидного щебня |
|
A8 |
Вибрационный грохот |
22 |
1 |
Финальная сортировка |
|
2. Ленточные конвейеры |
||||
|
B1 |
Ленточный конвейер №1 |
11 |
1 |
Длина 22 м, ширина 800 мм |
|
B2 |
Ленточный конвейер №2 |
11 |
1 |
Длина 24 м, ширина 800 мм |
|
B3 |
Ленточный конвейер №3 |
7,5 |
1 |
Длина 20 м, ширина 500 мм |
|
B4 |
Ленточный конвейер №4 |
- |
1 |
Длина 20 м, ширина 500 мм |
|
B5 |
Ленточный конвейер №5 |
5,5 |
1 |
Длина 15 м, ширина 500 мм |
|
3. Система управления |
||||
|
B6 |

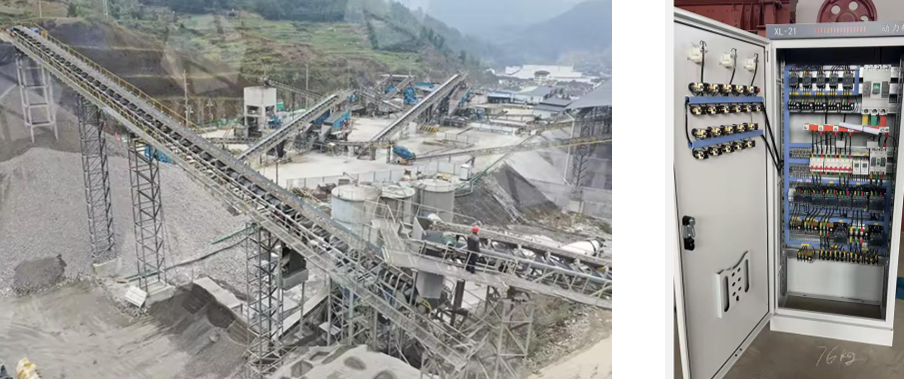

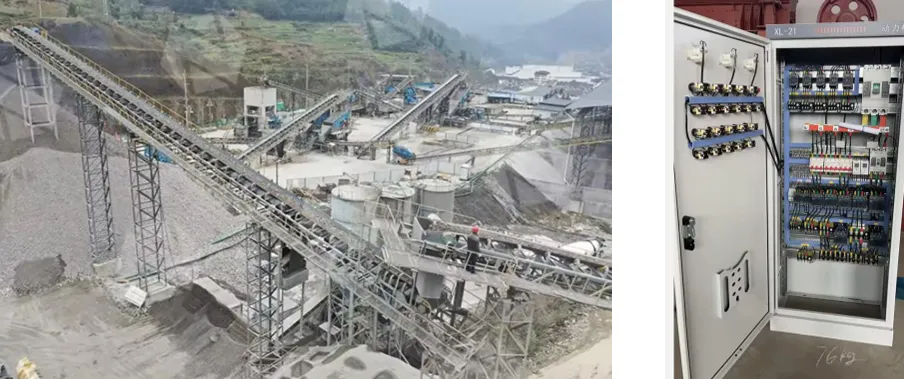

Шкаф управления и контроля |
545 (суммарная) |
1 |
Автоматизация и защита |
В стоимость включены пуско-наладочные работы.
