Описание

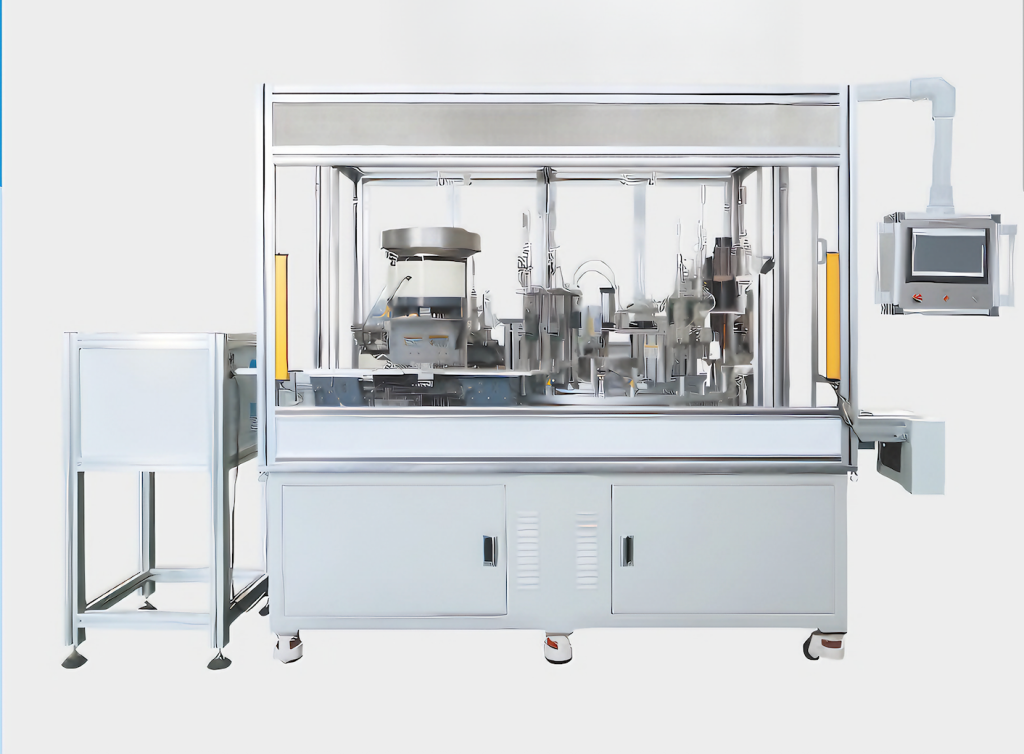

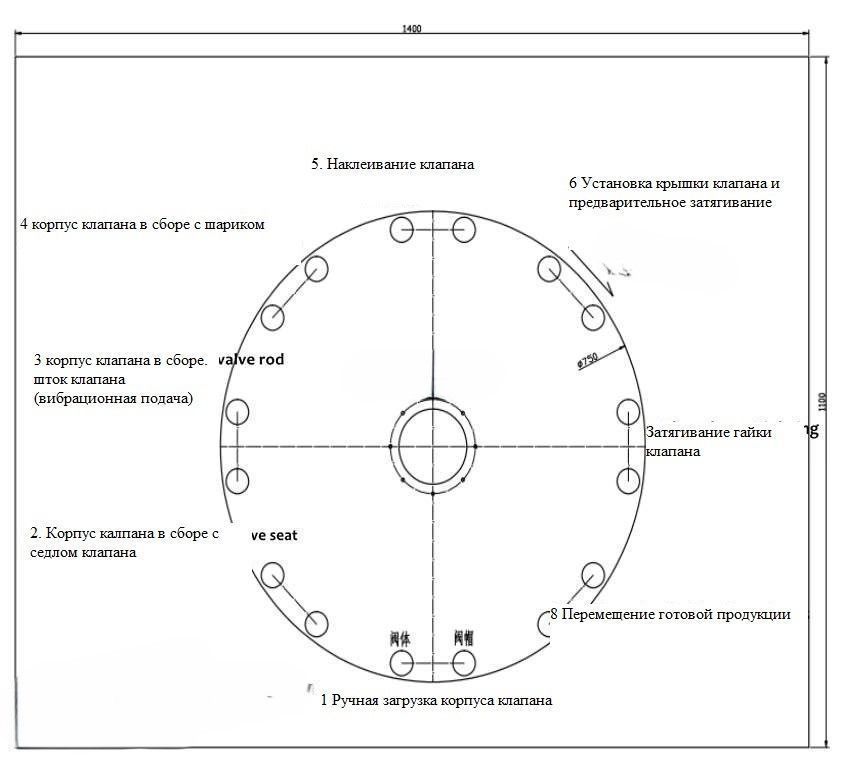

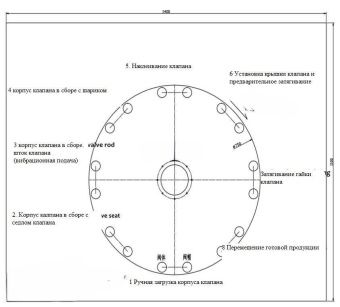

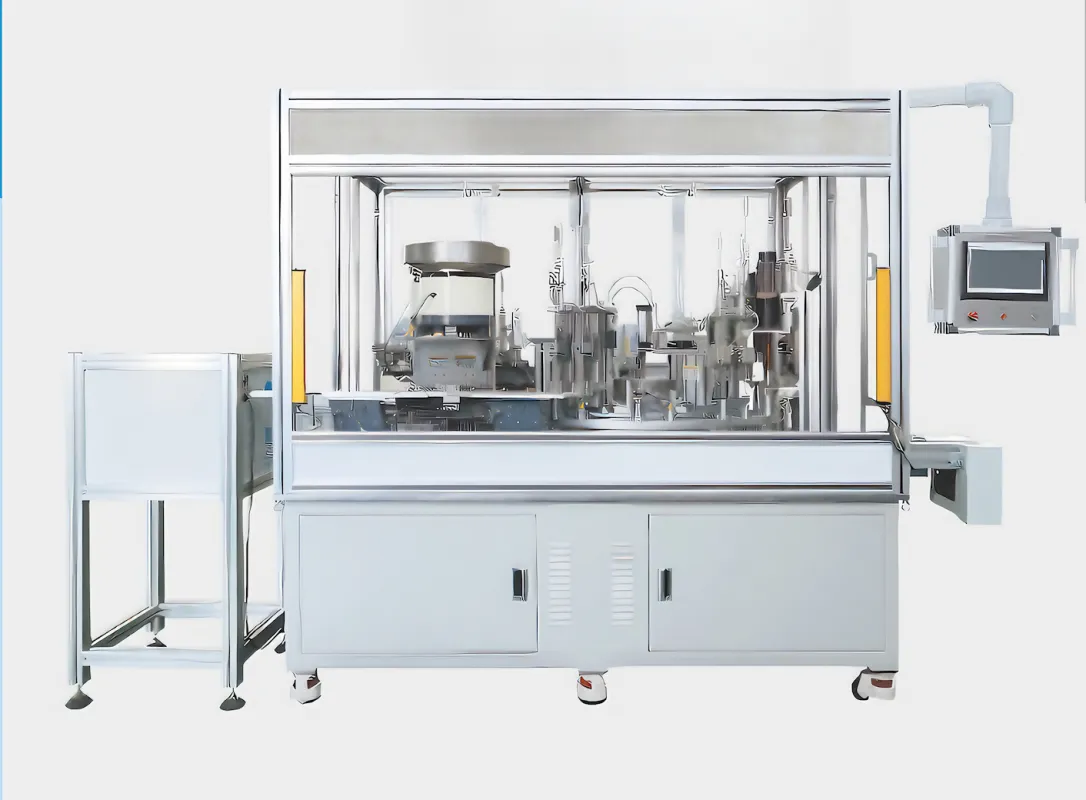

Оборудование состоит из поворотного стола (индексатора) на 8 позиций, автоматически открывающихся и закрывающихся зажимов и функциональных узлов для каждой операции. Включает три системы вибрационной подачи, два сервопривода для создания натяжения и одну дозирующую систему. Индексатор обеспечивает смену позиций, все функциональные узлы работают синхронно и скоординированно. За исключением ручной установки корпуса крана в зажимы, все остальные операции выполняются автоматически.
В соответствии с требованиями заказчика, данное оборудование должно обеспечивать совместимость с четырьмя типами шаровых кранов. Среди этих четырех типов шаровых кранов имеется четыре варианта корпусов кранов, три типоразмера седел клапанов, два типа штоков и четыре типа крышек кранов, для которых требуются два метода затяжки. Поэтому данный план должен быть скорректирован в соответствии с фактической ситуацией.
Технические характеристики
Область применения: Индивидуальная настройка (под конкретный продукт)
Эффективность сборки 5 шт/м
Количество вибрационных питателей 3 шт.
Мощность сервопривода 0,4–0,75 кВт
Сжатый воздух ≥4 кгс/см² (≈0,4 МПа)
Электропитание 220 В переменного тока
Основная комплектация оборудования
Пневмоцилиндр AirTAC
Электромагнитный клапан AirTAC
ПЛК (программируемый логический контроллер) XINJIE
Серводвигатель XINJIE
Сенсорный экран (HMI) XINJIE
В стоимость включены пуско-наладочные работы
