Описание

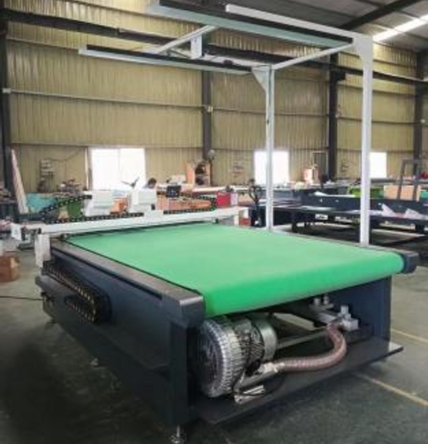

Высокоточный раскройный станок с ЧПУ для кожи, модель 1600*2500мм
Оборудование может выполнять резку PU-кожи, натуральной кожи, композитных тканей/кожи и т.д. Оснащено электрическим осциллирующим (вибрационным) режущим инструментом, мощным ротационным круглым ножом, пробойным (пуансонным) инструментом и маркерным пером для удовлетворения различных требований клиентов. Широко используется в упаковочной промышленности и индустрии рекламного дизайна.
Модель с рабочей областью 1600×2500 мм предназначена для кожевенной промышленности, производства обуви, сумок, аксессуаров, мебели, автомобильных сидений, рекламной и упаковочной индустрии.
1. Цифровой ножевой раскройный станок использует новую технологию ножевой резки с ЧПУ. Наше оборудование не обжигает края и является полностью экологически чистым. Оснащается осциллирующим ножом, круглым ножом, V-образным ножом, ножом для выборочного надреза (kiss cut), биговочным колесиком, маркерным пером и волочильным ножом для удовлетворения различных требований клиентов. Тяжелый волочильный нож доступен для специальных материалов в различных областях.
2. Высокоточный осциллирующий ножевой раскройный станок с ЧПУ может легко разрезать мелкие детали. Он разработан для мелкосерийного производства, позволяет экономить затраты при сохранении скорости и точности.
3. Устройство предотвращения столкновений и встроенные автономные датчики обеспечивают безопасность осциллирующего ножевого раскройного станка с ЧПУ.
4. Высокая эффективность достигается без необходимости изготовления дорогостоящей штамповой формы.
5. Устройство контроля платформы автоматически регулирует давление ножа, обеспечивая ровную платформу и идеальный рез.
Технические параметры:
Рабочая область - 1600 мм (Ш) × 2500 мм (Д)
Рабочий стол - Вакуумная фиксация, стол с автоматической подачей
Привод (передача движения) - Реечный (рейка и шестерня)
Многофункциональные инструменты:
- Однопортальная модель
- Один ножевой держатель
1. Пневматический нож для резки
2. Маркерный блок (разметочный инструмент)
* Красный световой курсор для позиционирования
Управление - Программное обеспечение для натуральной кожи

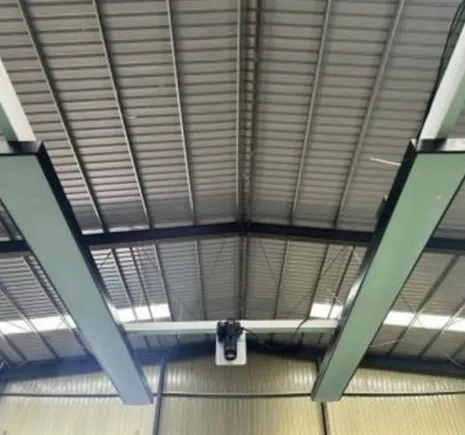

CCD камера - В комплекте

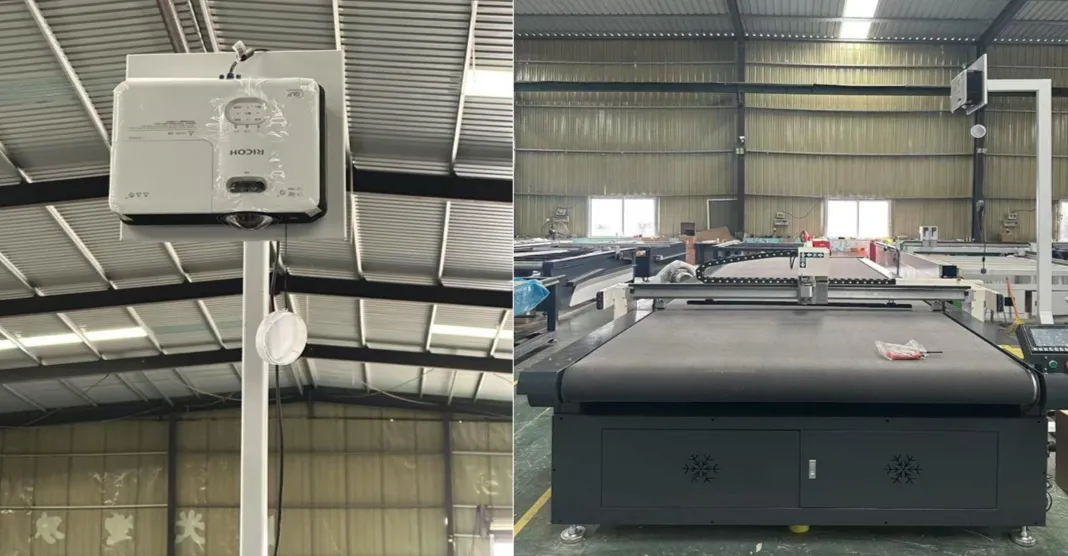

Проектор (опционально) - Программное обеспечение проектора (опция, входит в стоимость)
Система управления - Интеллектуальная система RD
Разделение на зоны (вакуума) - 4 зоны
*Программное обеспечение управления нашими машиной поддерживает русский язык, а программное обеспечение для проектора поддерживает китайский и английский языки.
Рабочий стол — Автоматическая фиксация (вакуум) по разным зонам и реечная передача.
Номинальная мощность: 7,5 кВт
Защитное устройство: Использование инфракрасных датчиков, быстрое реагирование, безопасно и надежно.
Скорость перемещения: 800–2000 мм/с
Скорость резки: 800–1200 мм/с (в зависимости от материала)
Толщина резки: ≤ 15 мм (в зависимости от материала)
Обрабатываемые материалы: ткань / кожа, ПВХ, пенопласт, вспененный ПВХ (Forex), винил, оргстекло, пластиковая плита (KT-борд) и др.
Повторяемость точности (точность повторного позиционирования): ≤ 0,1 мм
Емкость памяти (системы): 2 ГБ
Система передачи: реечная передача
Система команд: совместима с форматами HP-GL (plt, dxf, ai)
Напряжение: 380 В ±10%
Вес: 1100 кг
Основные компоненты:
1. Серводвигатель и сервопривод Delta (Тайвань)
2. Конвейерный войлок: бренд Derco (Нидерланды)
3. Реечная модель (рейка)
4. Сенсорный контроллер
5. Концевой выключатель: Omron, вакуумный рабочий стол, 4 ЗОНЫ
6. Система управления: RD

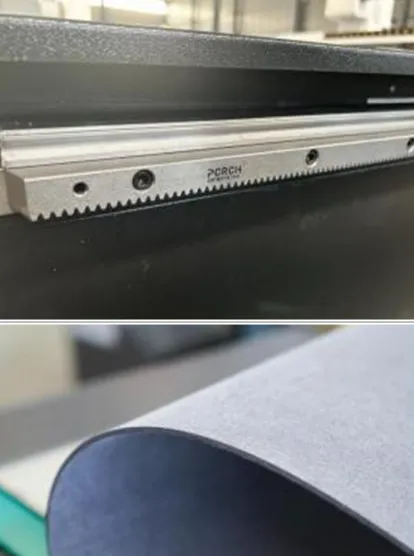

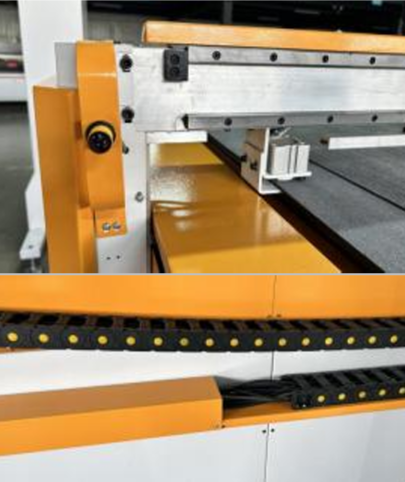

Высокоточная импортная рейка
Дышащий войлок, толщина 4 мм
Защитный выключатель аварийной остановки и инфракрасная индукция, безопасный выключатель аварийной остановки
Кабель-канал (энергоцепь) IGU, импортный из Германии

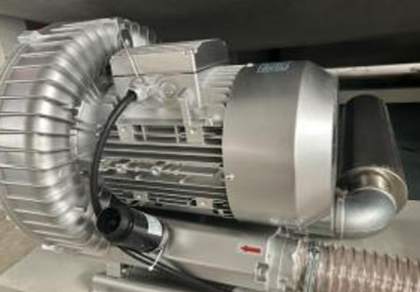

Вакуумный насос
Уникальное преимущество адсорбции (фиксации) нашей машины — использование отслеживающей зональной адсорбции
Мощность 7,5 кВт

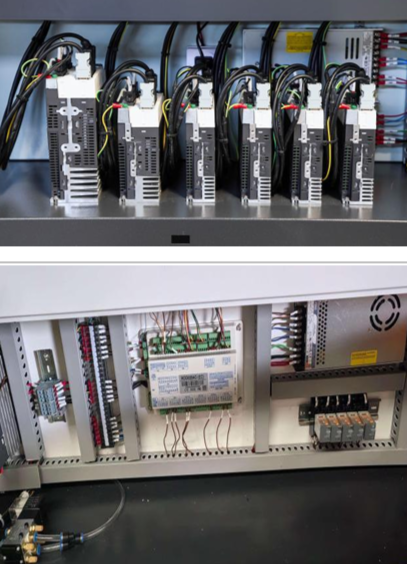

Импортный серводвигатель и сервопривод Delta (Тайвань)
Управляющий шкаф DAKECUTTER
Редуктор
Система управления RD

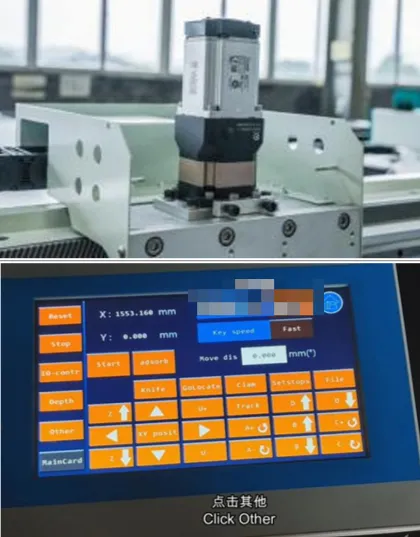

Версия с сенсорным экраном (сенсорная панель)
Технические характеристики:
1 Точность повторения ±0,1 мм
2 Метод адсорбции - Вакуумное разделение на части
3 Максимальная толщина среза 30 мм. Зависит от различных материалов
4 Ручная подача, 4 зональная вакуумная система
5 Серводвигатель и привод Panasonic
6 Трансмиссия Gearrack-Бренд Linderbrack
7 Независимое исследование и разработка системы управления
8 Руководство пользователя
9 Импортирован из Нидерландов под торговой маркой Felt-Green
10 Интеллектуальный расчет да
11 Механический мембранный цилиндр
12 Интеллектуальное
обнаружение неисправности оборудования да
13 Удаленная диагностика ошибок да
14 Система управления текущими задачами Да
15 Redlightpreview да
16 Сетевой интерфейс
17 Формат данных DXF, PLT, POF, GDF, PDF, AI и DETC
18 Оборудование для обеспечения безопасности Инфракрасное устройство для защиты от столкновений, аварийно-спасательное устройство

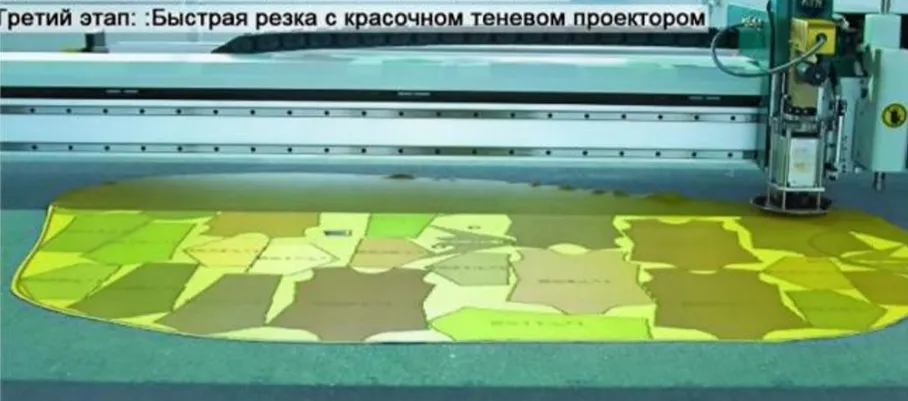

Проекция в реальном времени может менять цвет проецируемых линий, и нет детали, которая заполняла бы цветовой блок. Программное обеспечение время от времени выполняет перетаскивание и отображение. Поддерживается динамическое отображение разрезанных и неразрезанных графических объектов, а также проекционное отображение приёмного стола.
Функционал программного обеспечения:

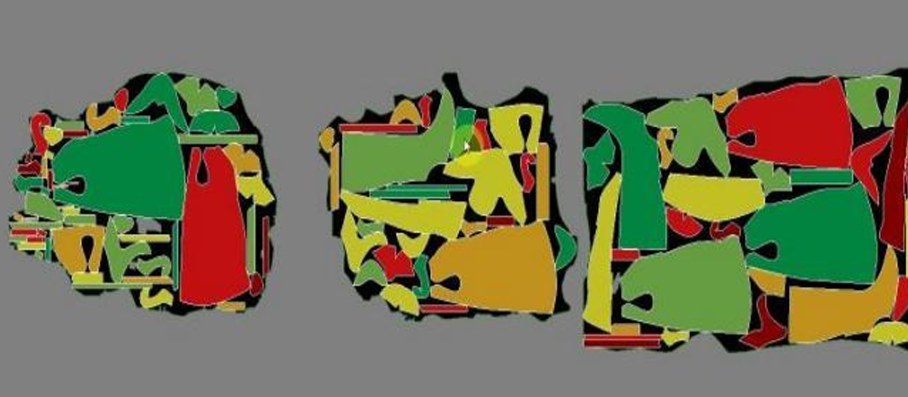

Автоматическая и ручная раскладка (настилание), обнаружение дефектов и их предотвращение (обход дефектов). Программное обеспечение реализует зональную, иерархическую раскладку, визуальное управление ходом выполнения заказов.
В стоимость включены пуско-наладочные работы.
