Стационарный вакуумный эмульсионный смеситель (гомогенизатор) с водяной и масляной ёмкостями, модель объемом 5000 л

Стационарный вакуумный эмульсионный смеситель (гомогенизатор) с водяной и масляной ёмкостями, модель объемом 5000 л

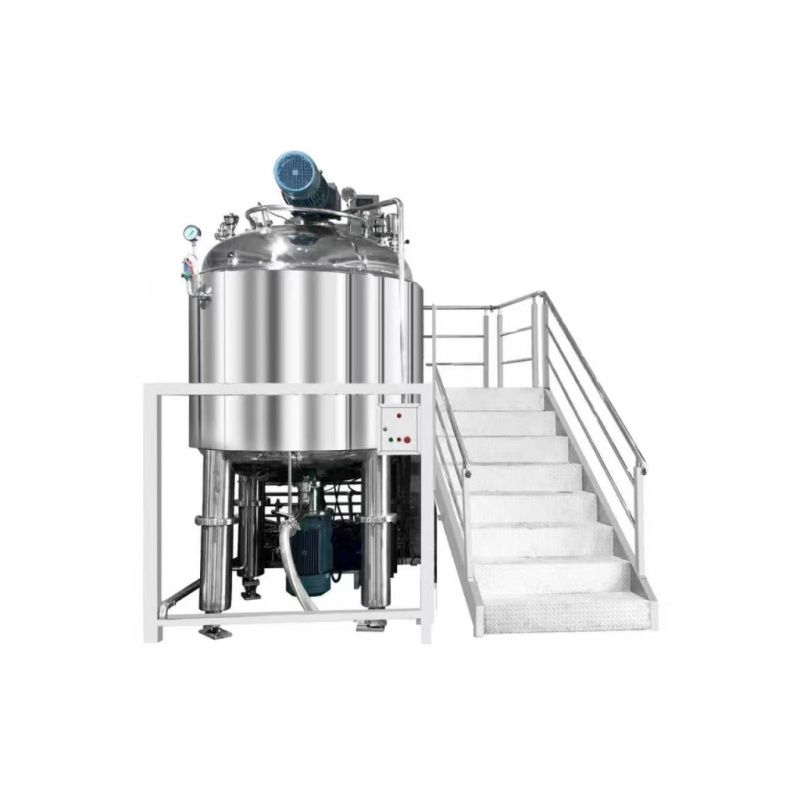

1) Стационарный вакуумный эмульсионный смеситель (гомогенизатор)

Двигатели ABB, электронные компоненты Schneider, механические уплотнения Bugmann, частотные преобразователи Delta, регуляторы температуры Omron

Контактирующие с продуктом детали из SUS316L

Платформа из SS304

Перемешивающий двигатель ABB 18,5 кВт

Гомогенизатор ABB 45 кВт

Управление с кнопочной панелью

Трехслойная электрическая нагревательная рубашка

Внутренний слой: SUS316L, толщина 10 мм

Средний слой: SUS304, толщина 8 мм

*Наружный слой: SUS304, толщина 4 мм

2) Водофазный бак

Контактирующие с продуктом детали из SUS316L

Диспергирующий двигатель ABB 7,5 кВт

Емкость: 4500 л

Внутренний слой: SUS316L, толщина 8 мм

Средний слой: SUS304, толщина 6 мм

Наружный слой: SUS304, толщина 3 мм

3) Маслофазный бак

Контактирующие с продуктом детали из SUS316L

Диспергирующий двигатель ABB 4 кВт

Емкость: 2000 л

Внутренний слой: SUS316L, толщина 6 мм

Средний слой: SUS304, толщина 5 мм

Наружный слой: SUS304, толщина 3 мм

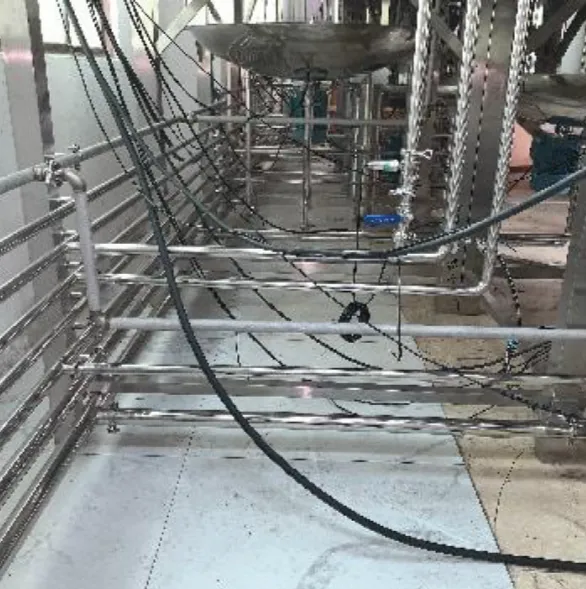

4) Трубы и фитинги (трубопроводная арматура) — паровые трубы, клапаны и соединительные детали.

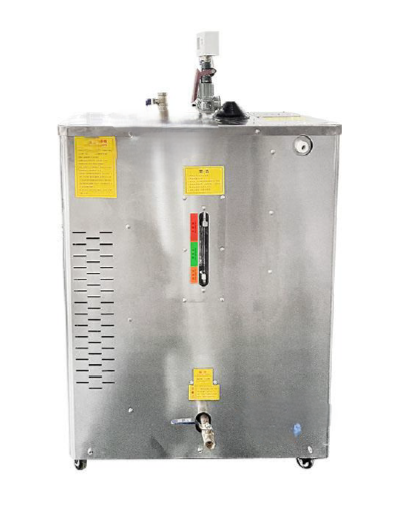

5) Паровой генератор мощностью 90 кВт

Номинальная паропроизводительность: 0,1 т/ч

Рабочее давление: 0,7 МПа

Объем водяного бака: 29 л

Средний слой: SUS304, толщина 8 мм — TISCO Shanxi

Наружный слой: SUS304, толщина 4 мм — TISCO Shanxi

Перемешивающий двигатель: ABB

Мощность: 18,5 кВт

Напряжение: 380 В / 50 Гц

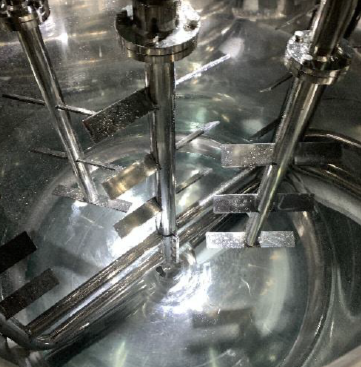

Тип перемешивания: рамная или скребковая мешалка, перемешивающая лопасть со скребком из PTFE (тефлона)

Параметры перемешивания: мощность 18,5 кВт

Уплотнение перемешивающего двигателя: механическое уплотнение Bergman (Германия); подшипники NSK (Япония)

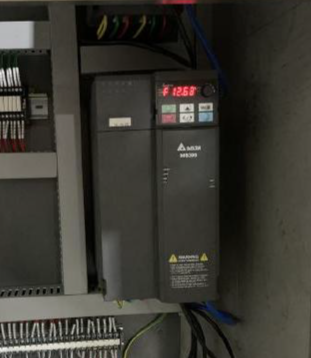

Преобразователь частоты для перемешивания: 0–62 об/мин — Delta

 Гомогенизация

Метод обработки: ротор и статор, чистовой обработкой методом электроэрозионной резки проволокой, полировка перед сборкой

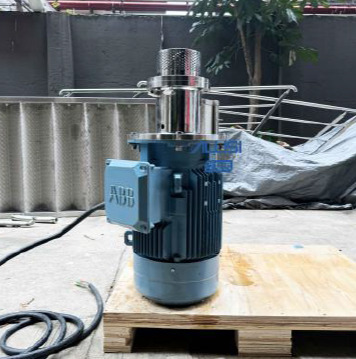

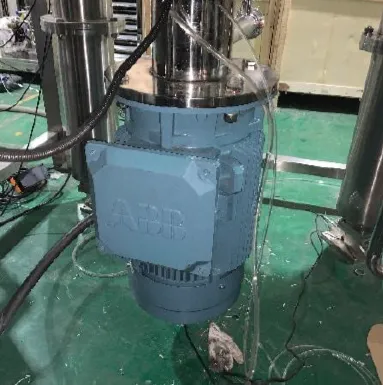

Параметры гомогенизации: мощность 45 кВт — ABB

Преобразователь частоты для гомогенизации: 0–62 об/мин — Delta

Уплотнение двигателя гомогенизатора: механическое уплотнение (охлаждение циркуляционной водой, охлаждение и гомогенизация синхронизированы) — Bergman (Германия)

Тонкость сдвига: 0,2–5 мкм

Способ нагрева: паровой нагрев через рубашку со спиральной противоточной паровой пластиной, охлаждение водопроводной водой

Вакуумный насос: водокольцевой вакуумный насос 7,5 кВт — тип 2BV, циркуляция воды

Форма опоры (рамы): основной швеллер, облицованный SUS304

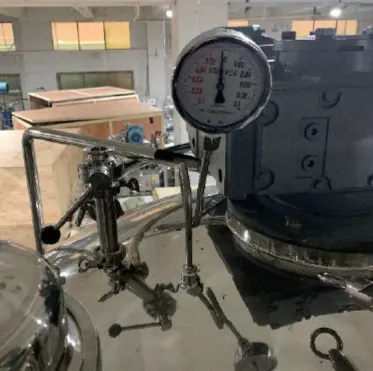

Принадлежности крышки: вакуумный манометр, всасывающий фильтр, вытяжной (вентиляционный) фильтр, вакуумный порт, порт для датчика вакуума, световой порт (иллюминатор), смотровое окно, люк-лаз (отверстие для человека), воронка для отдушек (ароматизаторов), шаровой распылитель и контактный датчик температуры на дне котла. Соответствует стандарту GMP.

 Уровень полировки: внутренняя поверхность котла и наружные обрабатываемые части полируются более чем до 300 меш. Соответствует стандарту GMP.

Способ очистки: 360° двойное вращающееся автоматическое моющее средство (шаровой распылитель), обеспечивающее полную очистку.

Способ загрузки (подачи) - Вакуумная подача или прямая загрузка

Способ выгрузки - Клапан разгрузки гомогенизатора

Водяная емкость (бак для водной фазы):

Масляная емкость (бак для масляной фазы)

Прочие детали:

1. Опорная рама и платформа - Материал SUS304, нескользящая рифленая пластина из нержавеющей стали

2. Эмульсионный котел - С фильтрующей воронкой для подачи материалов; соответствует стандарту GMP

3. Воронка - Детали, контактирующие с материалом, изготовлены из нержавеющей стали 316L; соответствует стандарту GMP

4. Воронка для добавок и фильтр - Санитарная нержавеющая сталь 316L; соответствует стандарту GMP

Электрика

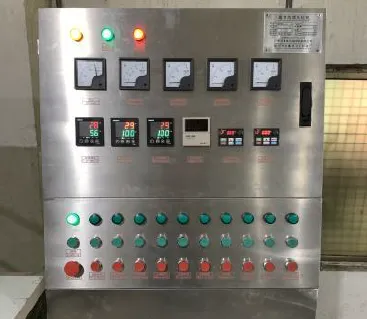

1. Корпус шкафа управления - Изготовлен из нержавеющей стали SUS304

2. Способ управления - Управление с кнопочной панели

Происхождение (бренды)

1          Инвертор (преобразователь частоты) - Delta (Тайвань) / Panasonic (Япония)

2          Двигатель - ABB

3          SUS316L - TISCO Shanxi

4          SUS304 - TISCO Shanxi

5          Основные электронные компоненты - Schneider
