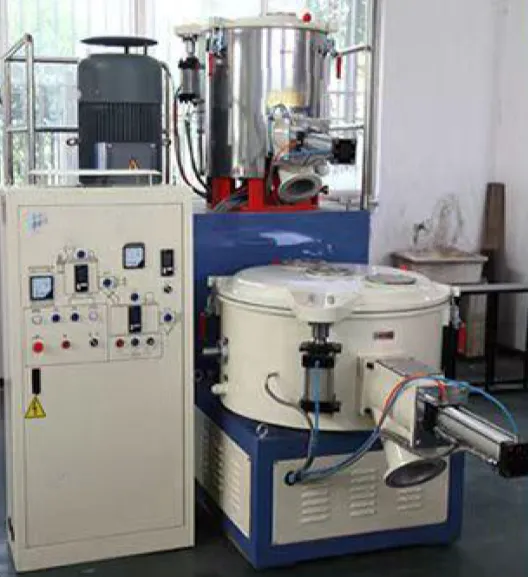

Высокоскоростной вертикальный смеситель для ПВХ- порошков, модель X2

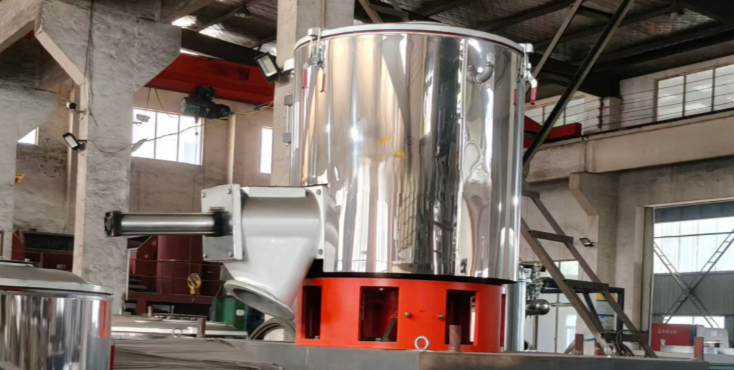

Горячий смеситель

1.

Смесительный барабан

1) Общий объем: 500 л, полезный объем: 375 л, загрузка на один замес ≤ 150–180 кг/замес.

2) Форма: Днище R 110 мм (пресс-форма).

3) Внутренняя часть барабана — нержавеющая сталь 304, толщина стенки 8 мм, толщина днища 10 мм, полировка 300#. Давление может достигать 1 кг.

4) Межстенное пространство барабана имеет нагревательное устройство, его мощность 6 кВт.

Смесительная лопасть

2.

Смесительная лопасть

1) Материал: 1Cr18Ni9Ti.

2) Скорость вращения смесительной лопасти: 0–740 об/мин.

3) Конструкция смесительной лопасти: состоит из верхней, средней и нижней лопастей.

Крышка котла

3.

Крышка котла

1) Материал: литой алюминий.

2) Герметизация: уплотнительная часть крышки герметизируется с помощью натурального каучука.

3) На крышке котла имеются загрузочные отверстия для основного материала, вспомогательного материала и жидкости.

4) Управление подъемом/опусканием: имеется открывающаяся крышка в смесительном барабане; пневмоцилиндр приподнимает крышку и перемещает ее в горизонтальном направлении, после чего крышка может быть открыта.

Трансмиссионные компоненты

4.

Трансмиссионные компоненты

1) Главный вал изготовлен из высококачественной стали 40Cr, высококачественная обработка.

2) Материал опорной части котла: HT200, может быть установлен с подшипником для поддержки главного вала.

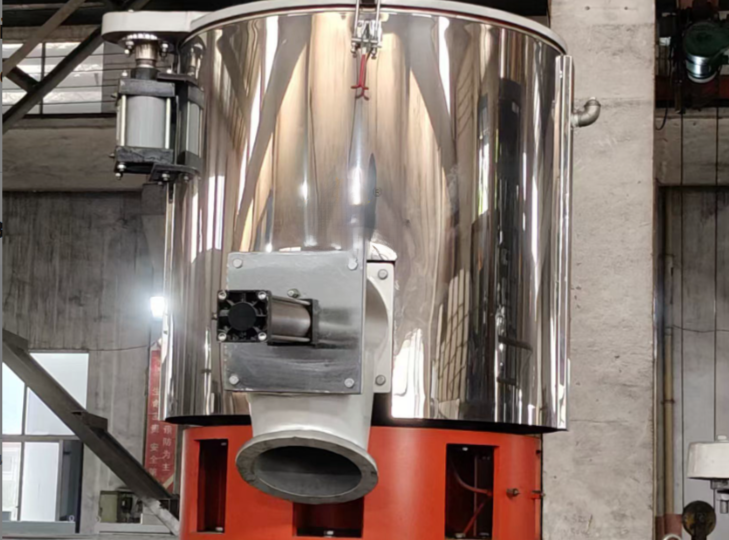

Выгрузочное устройство

5.

Выгрузочное устройство

1) Материал: литой алюминий.

2) Конструкция: позволяет установить выгрузочный цилиндр для обеспечения открытия выгрузочного клапана. Имеются отверстия для наблюдения и вентиляции.

Двигатель

6.

Двигатель

1) Мощность: 75 кВт (двигатель Yaonan).

2) Скорость вращения: 1440 об/мин.

3) Местный инвертор (преобразователь частоты) 75 кВт.

Уплотнение сальника

7.

Уплотнение сальника

1) Маслосъемное уплотнение + лабиринтное уплотнение.

2) Маслосъемное уплотнение изготовлено из натурального каучука.

3) Воздух нагнетается из лабиринтного уплотнительного кольца в смесительный барабан, такая конструкция исключает возможность попадания мощности в часть уплотнения сальника.

4) Подшипники — продукция NSK (Япония).

1. Смесительный барабан

1) Общий объем: 1000 л, полезный объем: 750 л.

2) Форма: плоское дно.

3) Внутренняя часть барабана — нержавеющая сталь 304, толщина стенки 8 мм, толщина днища 10 мм, полировка 250#.

4) Одно отверстие для входа воды и одно отверстие для выхода воды. Давление может достигать 0,5 кг.

2. Смесительные лопасти

1) Форма: лопасти расположены в одну линию, по форме «___».

2) Материал лопастей: 1Cr18Ni9Ti, поверхность полировка 300#.

3) Скорость вращения смесительной лопасти: 50 об/мин.

4) Главный вал изготовлен из высококачественной стали 40Cr, высококачественная обработка.

3. Трансмиссионная часть и смесительные лопасти (или: часть привода и лопасти)

1) Материал: литой алюминий (крышка / корпус).

2) Герметизация: уплотнительная часть крышки герметизируется с помощью натурального каучука.

3) Имеются отверстия для выгрузки (Φ 300), наблюдения и вентиляции.

4. Корпус (оголовок) барабана

1) Материал: Q235-A.

2) Конструкция: используется для фиксации смесительного барабана.

5. Основание

1) Материал: литой алюминий.

2) Конструкция: позволяет установить выгрузочный цилиндр для обеспечения открытия выгрузочного клапана. Имеются отверстия для наблюдения и вентиляции.

6. Выгрузочное устройство

1) Способ передачи холодного смешивания: редуктор и двигатель с ременной передачей.

2) Мощность: 15 кВт / 4 полюса.

3) Модель редуктора: FCO, спецификация 200, передаточное число 1:15.

7. Редуктор и двигатель

1) Маслосъемное уплотнение + лабиринтное уплотнение.

2) Маслосъемное уплотнение изготовлено из натурального каучука.

3) Воздух нагнетается из лабиринтного уплотнительного кольца в смесительный барабан, такая конструкция исключает возможность попадания продукта в часть уплотнения сальника.

8. Уплотнение сальника (или: система уплотнения вала)

1) Основное электрооборудование: контактор бренда Chint, контроллер температуры бренда Goldkey.

2) На крышке главной станины имеется контактный (концевой) выключатель. Такое безопасное конструктивное решение гарантирует, что смесительные лопасти могут вращаться только при закрытой крышке.
