Описание

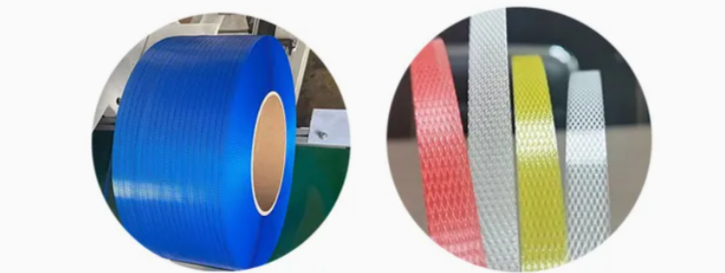

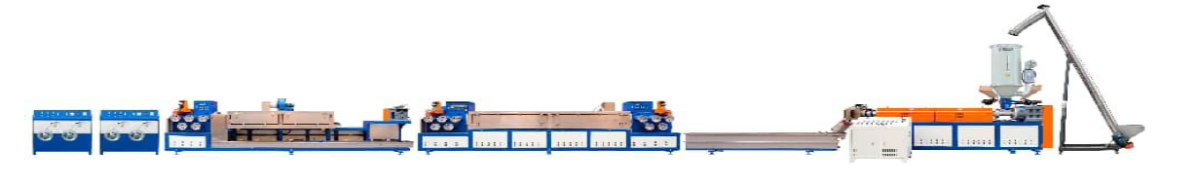

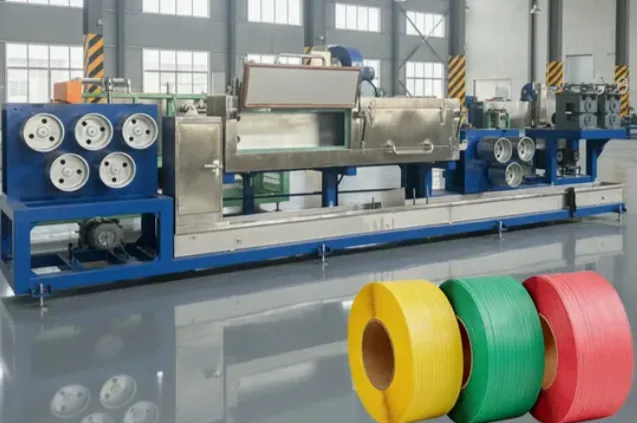

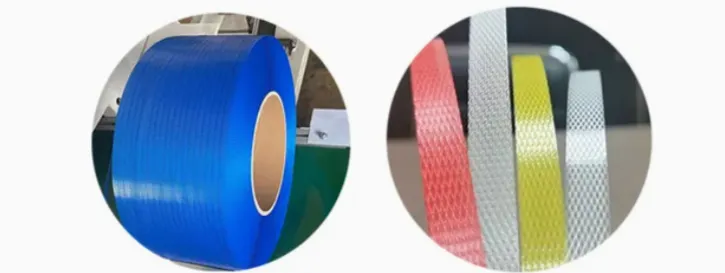

Автоматическая линия для производства полипропиленовой обвязочной ленты с функцией тиснения, модель 5–19 мм
Общая информация о линии:
Подходящее сырье: ПП-гранулы (как первичные, так и вторичные)
Диапазон ширины ленты: 5–19 мм / Диапазон толщины ленты: 0,4–1,2 мм
Производительность: ≤125 кг / 24 ч
Количество экструдируемых лент: 1–2 шт. (зависит от веса ленты на метр и её размера)
Категория ленты: полностью автоматическая
Установочный размер оборудования: Длина 35 × Ширина 2,5 × Высота 4 м (возможно изготовление под заказ)
Электропитание: 3 фазы / 380 В / 50 Гц
Общая установленная мощность: 80 кВт (фактическое потребление составляет 50–60 %)
Вода: чистая рециркуляционная охлаждающая вода (охлаждающая вода ≤25 °C, ≥0,3 МПа, 5–8 тонн/час)
Персонал: 2 человека в смену
Описание линии:

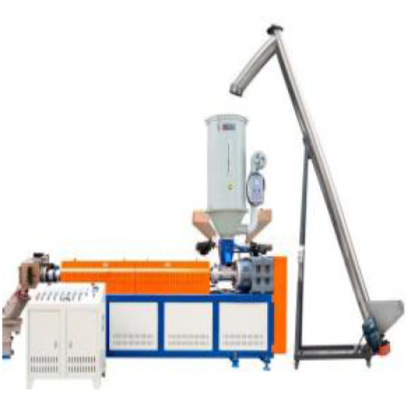

1) Один комплект основного экструдера
Один комплект сушильной машины для сырья: 100 кг
Два комплекта дозаторов добавок
Диаметр экструзионного шнека: 90 мм
Материал экструзионного шнека: 38CrMoAl
Двигатель (Innomotics): 22 кВт / Инвертор (Invt) + ременный привод
Один комплект шнековой загрузочной машины (преимущества: быстрая подача без застреваний)
Один комплект гидравлического четырехсеточного беспрерывного сменщика сеток: Ø120 мм

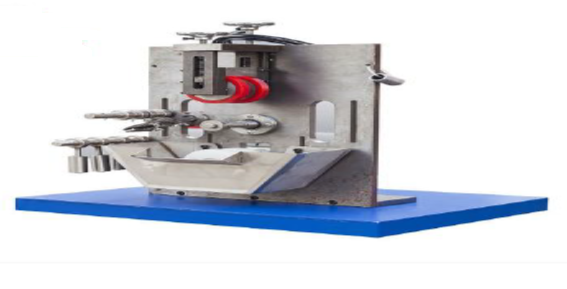

Один комплект четырехканальной прецизионной головки (фильеры)
Два комплекта фиксированных форм (возможно изготовление под заказ)
Один комплект универсальной формы для производства лент шириной 8–15 мм (при производстве изделий шириной в диапазоне 8–15 мм замена формы не требуется)

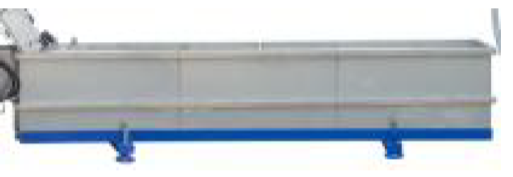

2) Один комплект водяной ванны (охлаждающей ванны)
Материал: SUS304 (нержавеющая сталь)
Размеры (мм): 3000 × 350 × 500
Особенности: Применение технологии циркуляционного охлаждения и нескольких комплектов направляющих для придания формы. Охлаждение и усадка упаковочной ленты происходит более полно, продукт становится стабильнее, а размеры — точнее. (Уровень воды регулируется).

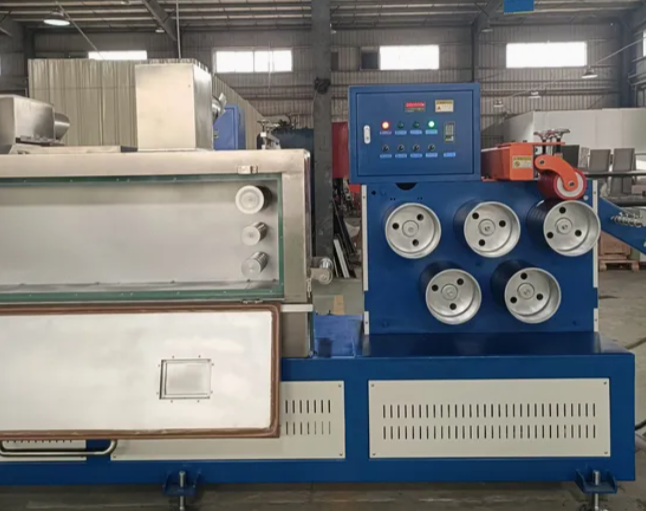

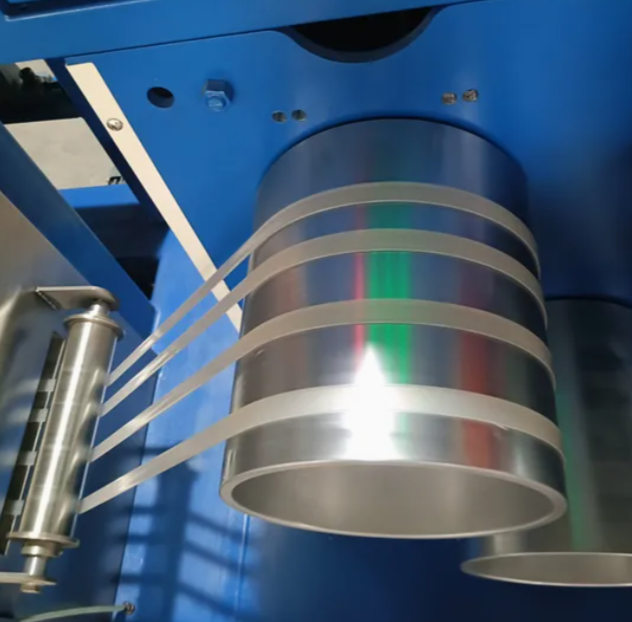

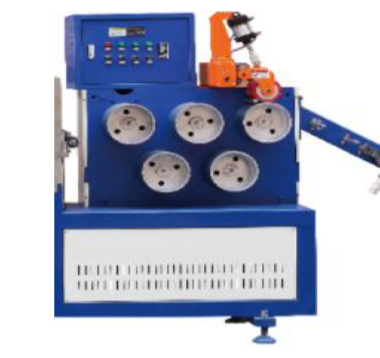

3) Первое вытяжное устройство (питающее) — пять роликов
Размер направляющих колес пяти роликов: Ø240 × L220 мм (пневматические)
Материал: углеродистая сталь + твердое хромирование поверхности
Двигатель: 2,2 кВт (мотор-редуктор) + инвертор INVT + цепь
Прижимной резиновый ролик ленты: пневматический подъемный тип
Диапазон скорости (м/мин): 0–100

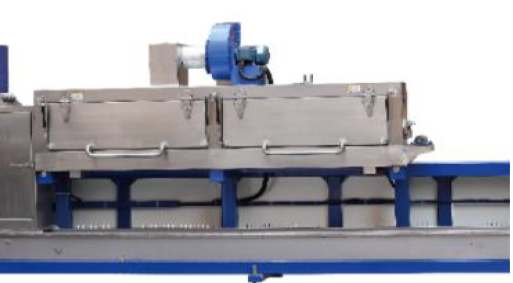

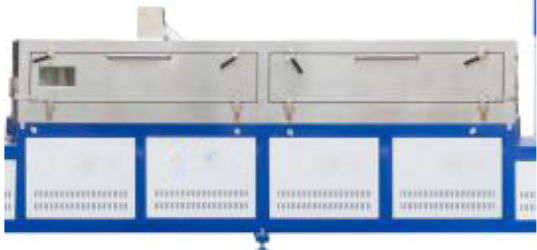

4) Печь вытяжки (стретчинга)
Размер печи: 4000 × 400 × 880 мм
Материал: SUS202
Нагрев: 18 кВт
Тип нагрева: рециркуляционный горячий воздух (энергосберегающий)
Привод подшипников: 2,2 кВт (мотор-редуктор) + инвертор Invt + цепь
Вентилятор: 1,1 кВт

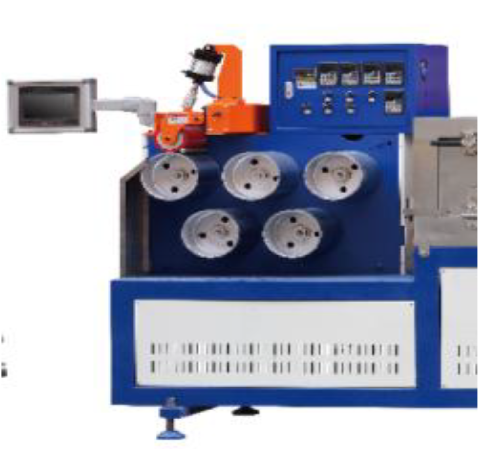

5) Второе вытяжное устройство — пять роликов, один комплект
Размер направляющих колес пяти роликов: Ø240 × L220 мм (пневматические)
Материал: углеродистая сталь + твердое хромирование поверхности
Двигатель: 3,7 кВт (мотор-редуктор) + инвертор Invt + цепь
Прижимной резиновый ролик ленты: пневматический подъемный тип
Диапазон скорости (м/мин): 0–300
Интеллектуальное управление: ПЛК + сенсорный экран (ПЛК: Siemens)

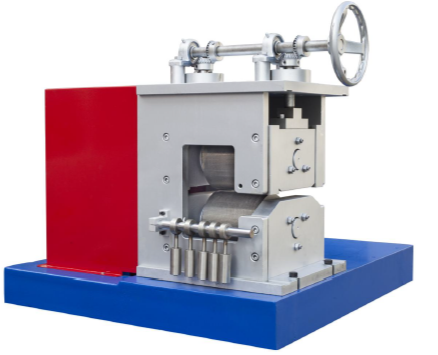

6) Тиснильная машина (станок для тиснения)
Количество: 2 комплекта
Тиснильный ролик (мм): 2 × Ø156 × 100
Материал тиснильного ролика: SKD-11 (импортный из Японии, высокая точность, износостойкий, длительный срок службы)
Двигатель: 2,2 кВт (мотор-редуктор) + инвертор Invt + цепь
Диапазон скорости (м/мин): 0–300
7) Печь формования (вторая печь)
Размер печи (мм): 2600 × 400 × 625
Материал: SUS202
Вентилятор: 0,55 кВт
Ванна формования:
Материал: SUS304
Размеры (мм): 5000 × 290 × 220
Устройство удаления воды: 0,75 кВт
8) Третье вытяжное устройство — пять роликов
Размер роликов: Ø240 × L220 мм
Материал: углеродистая сталь + твердое хромирование поверхности
Двигатель: 2,2 кВт (мотор-редуктор) + инвертор Invt + цепь
Прижимной резиновый ролик ленты: пневматический подъемный тип
Диапазон скорости (м/мин): 0–300

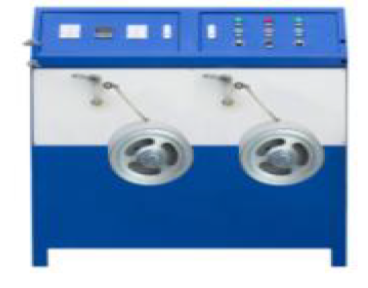

9) Ручной двухпозиционный намотчик для ПП-ленты
Количество: два комплекта двухпозиционных ручных намотчиков
Размер бумажной втулки: 200 × 180 мм
Метод подсчета: по метражу
Ширина ленты: будет согласована (требуется уточнение)
Смена катушки: ручная
10) Печатная машина
Количество: 1 комплект
Назначение: нанесение краской определенных шрифтов или логотипов на ПП-ленту.

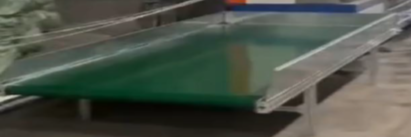

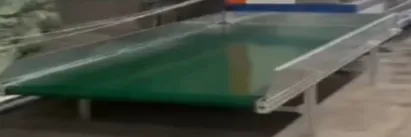

11) Конвейерная лента
Количество: 1 комплект
Длина: 3 метра
Функция: обеспечивает непрерывное движение готовой ПП-ленты вперед, предотвращая ее накопление и спутывание.
Конфигурация:
1. Подшипники оборудования —бренда FS.
2. Мотор-редукторы оборудования — тайваньский бренд Wanxin.
3. Интеллектуальный контроллер температуры — бренд Yangming; кнопки, контакторы и реле — Schneider и Chint; твердотельное реле — бренд Yangming.
4. Экструзионный шнек, цилиндр и редуктор изготовлены в городе Чжоушань, провинция Чжэцзян (высококачественная продукция).
5. Во всех двигателях используются энергосберегающие двигатели, в главных двигателях — двигатели Innomotics.
6. Все валы подвергнуты термической обработке и шлифовке.
ОПЦИОНАЛЬНО:

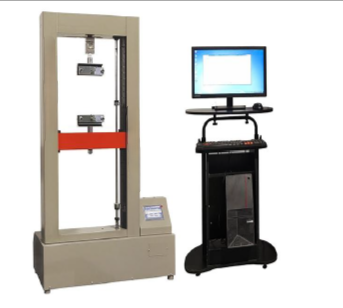

Машина для испытания на растяжение
(Испытательное значение растяжения в пределах 500 кг)
Воздушный компрессор
5 HP
Автоматическая намоточная машина (смена катушки автоматом)
В стоимость включены пуско-наладочные работы.
