Линия для производства гибких панелей EG140

Линия для производства гибких панелей EG140

Процесс работы:

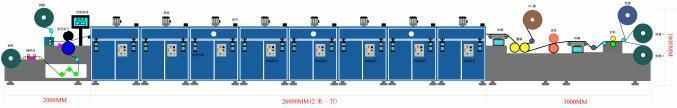

(5,5 метра) Автоматическое нанесение покрытия распылением на ткань → 14-метровая зона низкотемпературной сушки и нагрева (диапазон регулировки температуры: 60–90°C) → Вторая секция (4 метра) автоматическое нанесение покрытия распылением → 18-метровая зона высокотемпературного нагрева (диапазон регулировки: 90–110°C) → 18-метровая зона среднетемпературного нагрева (диапазон регулировки: 90–100°C) →3,5 метра обдув воздухом

Комплектация:

Автоматическая распылительная машина для нанесения покрытия 2 компл.

Большой стальной питающий насос 2 компл.

Распылительная головка (пистолет) 2 компл.

Конвейер 20 м

Система передачи 1 компл.

Агрегат циркуляции горячего воздуха 3 компл.

Теплоизоляционный кожух 22 м

Нагревательная камера 3 компл.

Шкаф управления 1 компл.

Нагрев: В качестве топлива используется природный газ, максимальная температура нагрева ≤ 110 °C.

Силиконовая форма: Листовая силиконовая форма изготавливается по параметрам заказчика (в стоимость производственной линии не входит).

Производство гибких панелей: около 800 м² за 24 часа, толщина готового изделия: 2,5–3 мм (включая самую толстую часть).

Длина производственной линии: около 63 метров.

Основное сырьё: тяжёлый карбонат кальция, кварцевый песок, латекс, стеклосетка и различные добавки.

 Общая мощность производственной линии: 18 кВт (без учёта мощности вспомогательного оборудования).

Фактический расход природного газа: примерно 12–15 м³/ч.

 Необходимое количество персонала: 4–5 человек.

Источник питания: 3 фазы, 380 В, 50 Гц

Дополнительное оборудование для производственной линии (на выбор, в стоимость не включены)

Высокоскоростной диспергатор. 1 шт. 19 314 USD/шт.

Станок с ЧПУ для резки 1 шт. 23 800 USD/шт.

Смесительный бак 4 шт. 856 USD/шт.

3D UV-принтер 1 шт. 74 000 USD/шт.

Силиконовая форма (готовый размер 600×1200 мм) 1 шт. 154 USD/шт.

Силиконовая форма (готовый размер 1200×3000 мм) 1 шт. 854 USD/шт.

Описание:

Автоматическая распылительная машина для нанесения покрытия

Максимальная ширина распыления 1220 мм

Максимальная высота обработки  50 мм

Серводвигатель Бренд: Panasonic (Япония), мощность 0,75 кВт

Возвратно-поступательная передача: Зубчатый ремень

Реле, бесконтактный датчик: Omron (Япония)

Контроллер ПЛК, сенсорный экран: Siemens

Рабочее давление 0,5–0,8 МПа

Вес оборудования (приблизительно) 100 кг

Габаритные размеры (Д × Ш × В)  2600 × 1000 × 2250 мм

Автоматический конвейер

Пластинчатая цепь конвейера: Ширина 1493 мм, изготовлена из гнутого оцинкованного листа толщиной 1,5 мм

Центральная теплоизоляция: Композитная плита из каменной ваты 5 см, термостойкость ≤ 200 °C

Габаритные размеры (Д × Ш × В)  3000 × 1660 × 850 мм

Вес оборудования (приблизительно) 342 кг

Агрегат циркуляции горячего воздуха

Циркуляционный вентилятор: Фиксированный теплоизолированный вентилятор 3#, 4HP/4P, 3 кВт, воздушный поток 170 м³/мин, статическое давление 38 МПа, бренд Shenzhen Hongsheng

Габаритные размеры (Д × Ш × В)  2000 × 1660 × 1780 мм

Вес оборудования 440 кг

Теплоизоляционный кожух

Циркуляционный воздуховод: Гибка оцинкованного листа толщиной 1,0 мм

Теплоизоляция из каменной ваты: Толщина 75 мм, термостойкость ≤ 200 °C

Габаритные размеры (Д × Ш × В)  2000 × 1660 × 430 мм

Вес оборудования 178 кг

Нагревательная камера

Тепловой котёл: Изготовлен из нержавеющей стали 304#

Вес 320 кг

Размер 2050 × 1050 × 1250 мм

Высокоскоростной диспергатор

Смесительный двигатель: Низкоскоростной, невзрывозащищенный, 11 кВт

Высокоскоростной диспергирующий двигатель: Невзрывозащищенный, 22 кВт

Ход подъёма 1300 мм

Гидравлический подъёмник 1,1 кВт

Размер 2200 × 1600 × 2600 мм

Станок с ЧПУ для резки

Размер стола для обработки: X 1300 мм × Y 33000 мм × Z 200 мм

Скорость холостого хода 50 м/мин (макс.)

Рабочая скорость 1–15 м/мин (макс.)

Рабочее напряжение AC 380 В / 3 фазы / 50 Гц

Внешние габариты оборудования: Длина 4300 мм × Ширина 2250 мм × Высота 2000 мм

Общая мощность оборудования 16 кВт

Смесительный бак

Объём 1000 л

Материал: Нержавеющая сталь

Размер (мм) 1200 × 1200 мм

3D UV-принтер с ленточной подачей

Ширина печати 1300 мм

Конфигурация печатающих головок: Печатающие головки Epson 1600 (Япония)

Количество печатающих головок 4 штуки

Толщина печати: 0–5 мм / другие размеры могут быть изготовлены на заказ

УФ-чернила: УФ-чернила, твёрдые чернила на неорганических растворителях

УФ-лампа: Светодиодные чипы LG со сроком службы 20 000–30 000 часов, компрессионное охлаждение и снижение температуры

Скорость печати 40–55 м²/час (в зависимости от точности)

Точность печати 360×1200 / 360×900 / 360×600 / 360×300

Система позиционирования: Интеллектуальная система позиционирования

Серводвигатель AC 400 Вт

Электропитание 50–60 Гц, AC 220 В (+10%)

Мощность принтера 7500 Вт

Габариты станка: Ширина 2,5 м × Длина 3 м × Высота 1,42 м

В стоимость включены пуско-наладочные работы
