Автоматическая линия для производства U-образных медных трубок – гибка трубок Φ7–9,52 мм, 6 шт./цикл, длина до 1600 мм

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Автоматическая линия производства U-образных медных трубок, модель WL7

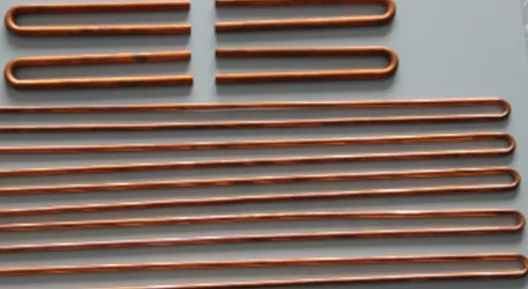

Полностью автоматический трубогибочный станок для производства U-образных (волосяных) трубок

Данный станок специально разработан для размотки, правки, безстружковой резки и гибки медных трубок из рулона в длинные U-образные заготовки, используемые в кондиционерах и теплообменниках.

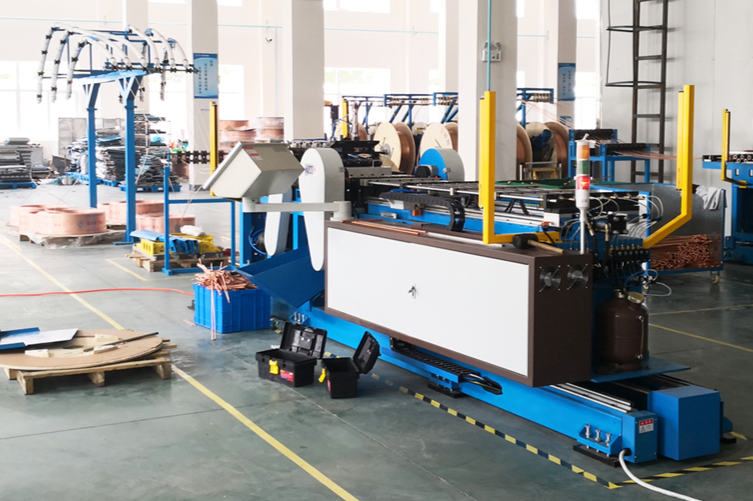

Линия состоит из разматывателя, устройства правки и резки, гибочного устройства (с возвратом трубы), разгрузочного устройства, гидравлической системы, пневматической системы и системы управления на базе ПЛК.

Основные технические характеристики:

Параметр	Значение
L ≤ 800	< 12 с
L ≤ 1600	< 20 с
Погрешность длины	L < 800: ±0,5 мм; L ≥ 800: ±0,8 мм
Разница в длине между двумя концами	менее 1,0 мм

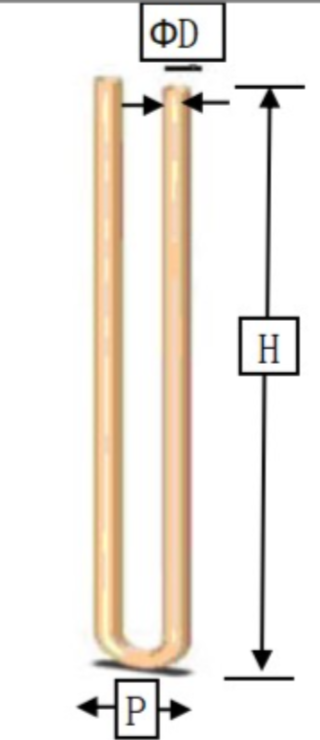

Погрешность межосевого расстояния между двумя концами	менее ±0,1 мм (на расстоянии до 14 мм от петли)
Внутренний диаметр резаных концов	φ7: > φ5,6 мм; φ9,52: > φ8 мм
Погрешность прямолинейности	кривизна ≤ 3 мм на длине 1000 мм
Степень сплющивания в зоне петли	менее 15 %
Степень утонения в зоне петли	менее 30 %
Качество обработки	без складок, царапин, трещин, вмятин, выпуклостей, заусенцев
Общая мощность	≤ 15 кВт
Необходимая площадь цеха (Д×Ш×В)	16,12 × 3 × 3,29 м
Источник сжатого воздуха (давление)	0,4–0,6 МПа
Давление в гидросистеме	7 МПа
