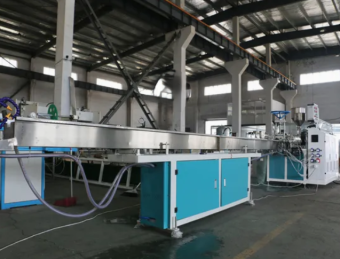

Линия экструзии прутков (стержней) для сварки пластмасс (ПП), модель 30-40 кг/час

Линия экструзии прутков (стержней) для сварки пластмасс (ПП), модель 30-40 кг/час

Данная экструзионная линия используется для производства сварочных прутков из ПЭ и ПП.

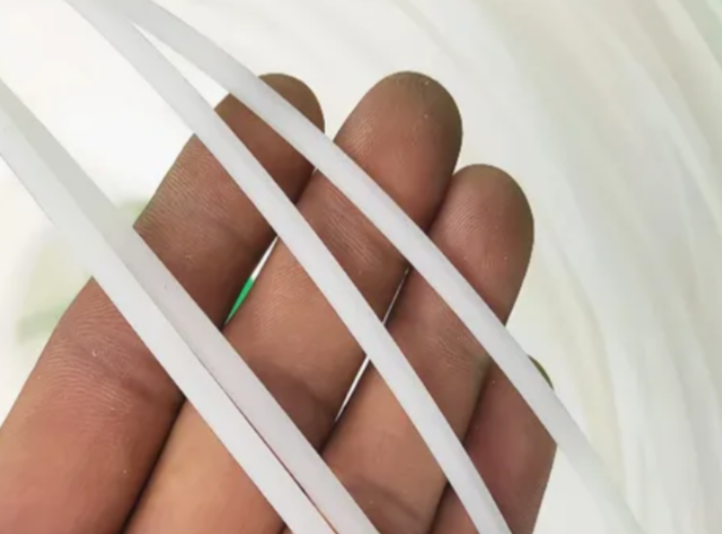

Линия предназначена для непрерывного производства сварочных прутков из полипропилена (ПП) и полиэтилена (ПЭ) диаметром / сечением ≈3 мм. Применяется для сварки пластиковых ёмкостей, листов, труб, мембран, гидроизоляции, автомобильных деталей, химического оборудования и строительных конструкций.

Используемый материал: Гранулы ПП / ПЭ

Производительность: 30–40 кг/ч

Размер сварочного стержня: 3 * 3 * 5 мм



№	Наименование	Технические характеристики	Кол-во	Примечание
1	Вакуумный автозагрузчик		1 компл.
2	Бункерный осушитель 50 кг	50 кг	1 компл.
3	Одношнековый экструдер TS-55	Φ55 × 28D	1 компл.
4	Прецизионная головка (фильера)		1 компл.	Для двух прутков
5	Ванна тёплой воды из нержавеющей стали	3 м	1 компл.	Для двух прутков
6	Ванна охлаждения из нержавеющей стали	5 м	1 компл.	Для двух прутков
7	Четырёхколесное тянущее устройство		2 компл.
8	Двухвальное намоточное устройство		2 компл.
9	Шкаф управления с сенсорным экраном и ПЛК		1 компл.



Основные технические параметры:

1 Диаметр шнека: 55 мм

2 L/D (отношение длины к диаметру): 28:1

3 Номинальная скорость шнека: 0–90 об/мин (регулируется)

4 Производительность: 30–40 кг/ч

5 Высота центра: 1000 мм ± 50 мм

6 Двигатель (переменного тока): частотно-регулируемый двигатель

7 Мощность главного двигателя: 11 кВт

8 Инвертор (преобразователь частоты): Delta (Тайвань)

9 Занимаемое пространство: примерно 13,5 м × 1,5 м × 2,5 м

10 Трёхфазное напряжение: 380 В / 50 Гц (может быть изменено под заказ)

11 Общая мощность: 45 кВт, фактическое потребление: 25 кВт

12 Допуск: ±0,02 мм

Комплектация и описание линии:

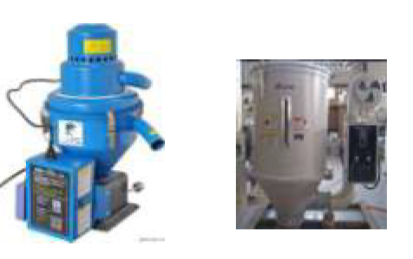

Бункерный осушитель: 1 комплект

Ёмкость: 75 кг

Мощность нагрева: 3,5 кВт

Мощность вентилятора: 135 Вт

Электропитание: 220 В

Вакуумный автозагрузчик: 1 комплект

Номинальная мощность: 1,1 кВт

Объём ёмкости (бака): 7,5 л

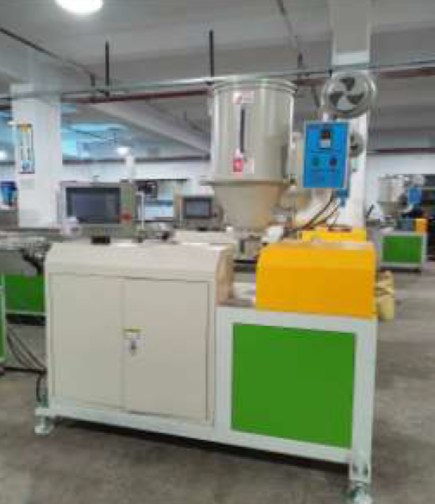

Одношнековый экструдер Φ55 мм: 1 комплект

Диаметр шнека: 55 мм

L/D (отношение длины к диаметру): 28:1

Материал шнека: 38CrMoALA, азотирование, хромирование, зеркальная полировка

Главный двигатель: SIEMENS BEIDE, мощность привода: 15 кВт

Режим управления: частотное регулирование (инвертор)

Зоны нагрева: 7 зон × 2 кВт

Тип нагревателя: керамический

Режим охлаждения: 4 зоны × 120 Вт

Максимальная температура нагрева: 300 °C

  Все силовые кабели и сигнальные провода от основного экструдера подключаются через авиационные разъёмы.

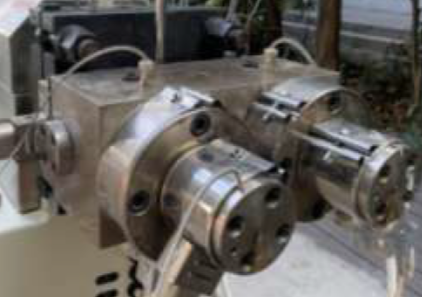

Прецизионная головка (фильера): 1 комплект (для двух прутков)

Материал: S-136 (термостабилизированная зеркальная сталь)

Короткий коллектор (канал подачи), отсутствие «мёртвых зон» (застойных участков)

Глянцевая поверхность без тёмных пятен

Размер сварочных прутков: 3,0 × 3,0 (4*4, формы изготавливаются по заказу клиента)

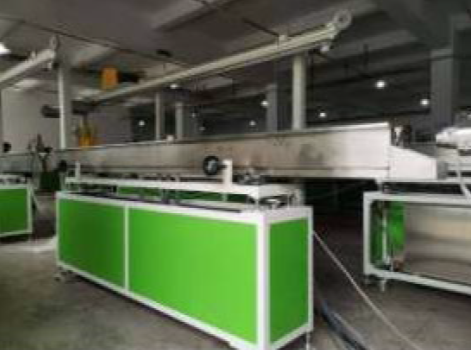

Ванна тёплой воды из нержавеющей стали: 1 комплект

Эффективная длина: 3000 мм (две секции)

Материал ванны: нержавеющая сталь толщиной 1,5 мм

Высота центра: 1000 мм ± 50 мм

Режим регулировки: трёхмерный, гибкая эксплуатация, лаконичный и эстетичный внешний вид

Мощность водяного насоса: 0,37 кВт × 2

Бак для циркуляции воды: 2 комплекта

Ванна охлаждения из нержавеющей стали: 1 комплект

Длина: 5000 мм

Материал ванны: нержавеющая сталь толщиной 1,5 мм

Высота центра: 1000 мм ± 50 мм

Подставка под ванну: 1 комплект, материал: сталь квадратного сечения

Водяной насос: 0,26 кВт

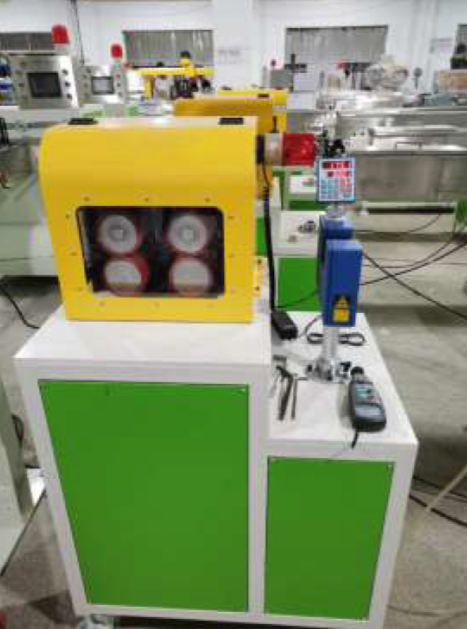

Четырёхколёсное тянущее устройство: 2 комплекта

Тянущий ролик: четырёхроликовый

Покрытие тянущих роликов: полиуретан (PU)

Направляющая линейная (для подъёма и опускания): есть

Тип привода: зубчатый ремень

Мощность привода вытяжки: 0,75 кВт × 2

Скорость вытяжки: 0–100 м/мин

Способ управления: Delta (Тайвань)

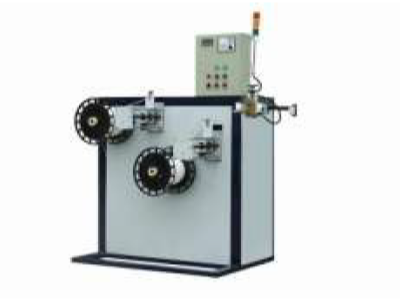

Двухвальное намоточное устройство: 2 комплекта

Количество намоточных валов: 2 комплекта

Автоматическое устройство раскладки (траверса): 2 комплекта

Мощность управления: 0,37 кВт × 2

Режим управления: частотное регулирование

Счётчик длины: 1 комплект

Позволяет задавать необходимую длину намотки; при достижении заданного значения устройство автоматически останавливается и подаёт звуковой сигнал.

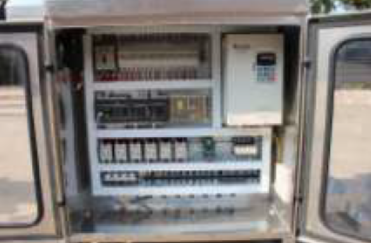

Электрический шкаф управления: 1 комплект

10-дюймовый сенсорный экран SIEMENS ПЛК

Твердотельное реле: Taiwan Yangming

Инвертор (частотный преобразователь): Taiwan Delta

Главный двигатель: SIEMENS BEIDE

В стоимость включены пуско-наладочные работы.
