Станок с ЧПУ для изготовления уплотнений методом точения, модель G500

Станок с ЧПУ для изготовления уплотнений методом точения, модель G500

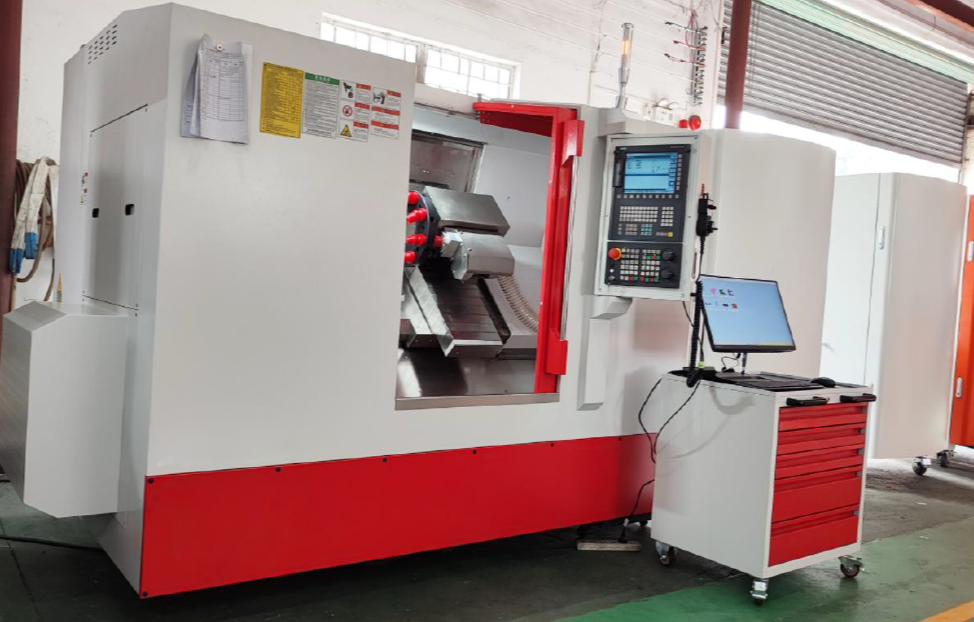

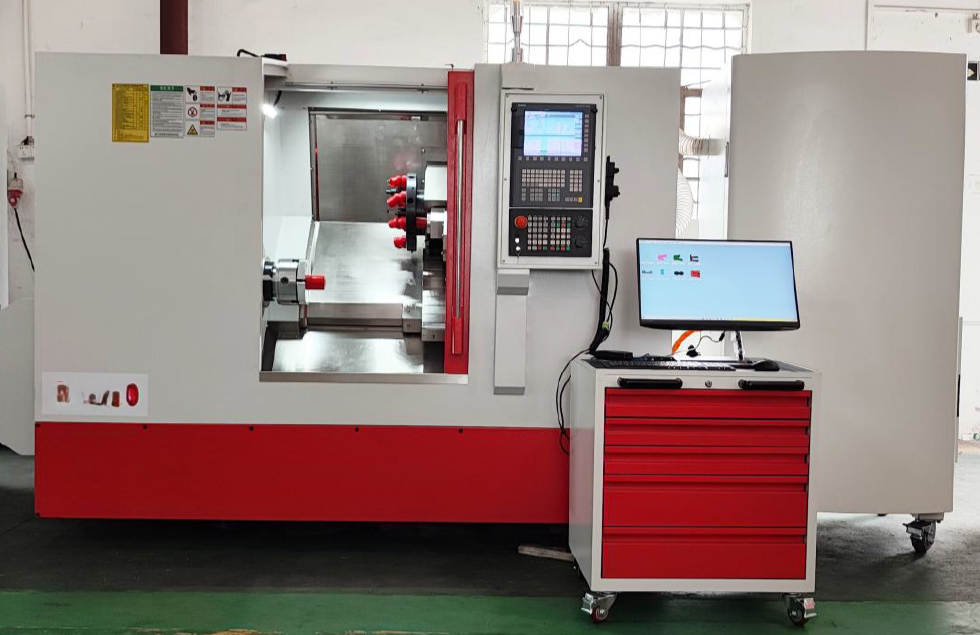

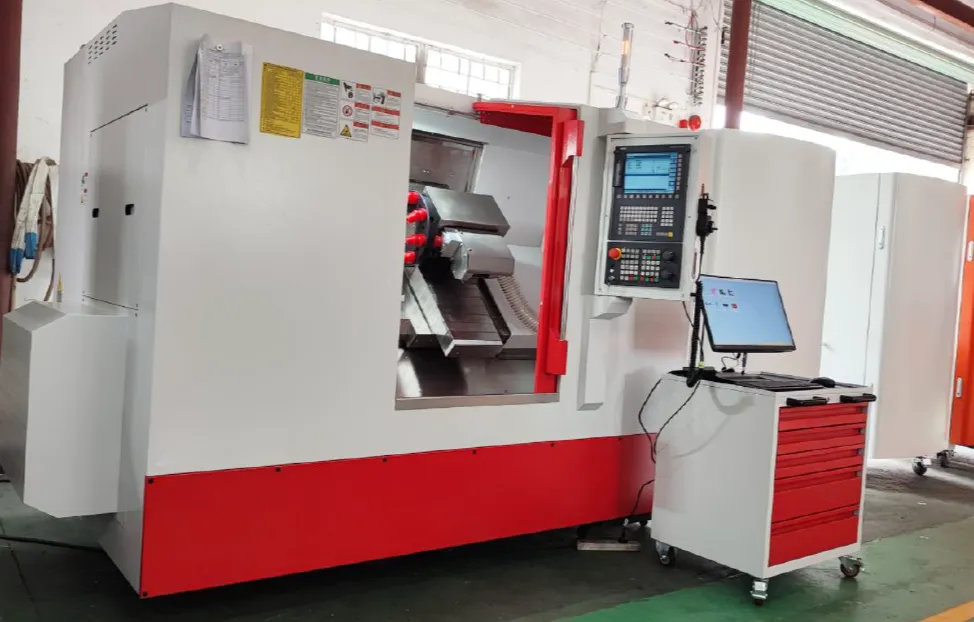

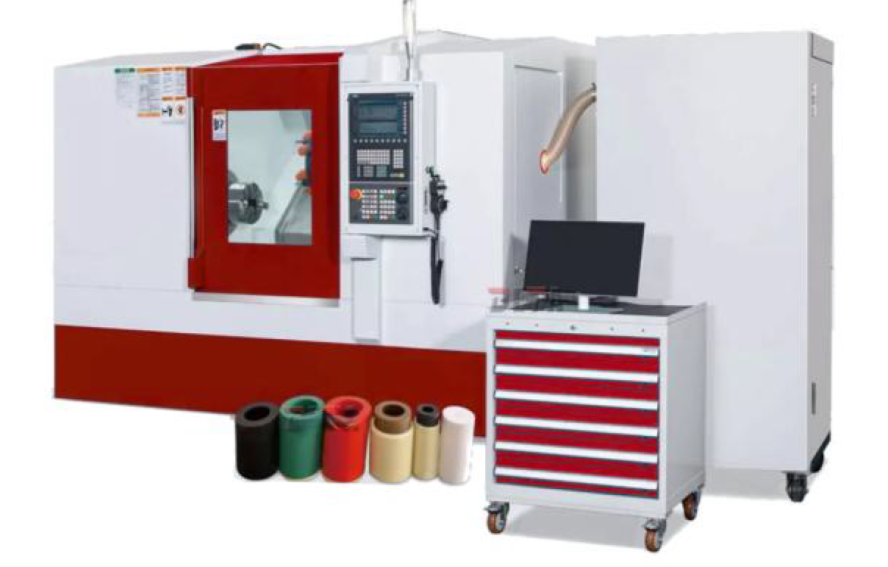

Оборудование – это промышленный токарный станок с ЧПУ, предназначенный для высокоточного изготовления уплотнений из резины, полиуретана и других эластомерных материалов методом точения. Благодаря контроллеру Siemens 828D, прецизионным направляющим Rexroth/INA и шарико-винтовым парам NSK станок обеспечивает стабильно высокое качество обработки с повторяемостью позиционирования 0,004 мм и высокой скоростью работы по осям X/Z. В отличие от литья, метод точения позволяет легко регулировать объём выпуска от крупных серий до штучного производства без простоев на переналадку.

Контроллер ЧПУ - Siemens 828D

Главный двигатель - Siemens 7 кВт

Двигатель осей X/Z - Siemens 2,29 кВт / 11 Н·м

Вакуумный насос (всасывающая машина) - 5,5 кВт

Шарико-винтовая пара (ШВП) осей X/Z, NSK

Направляющие осей X/Z 35#/35#, бренд Rexroth/INA

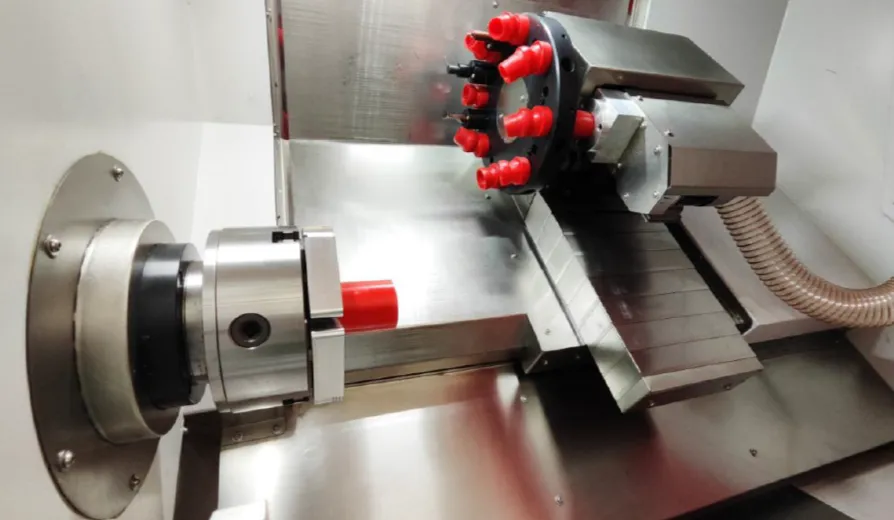

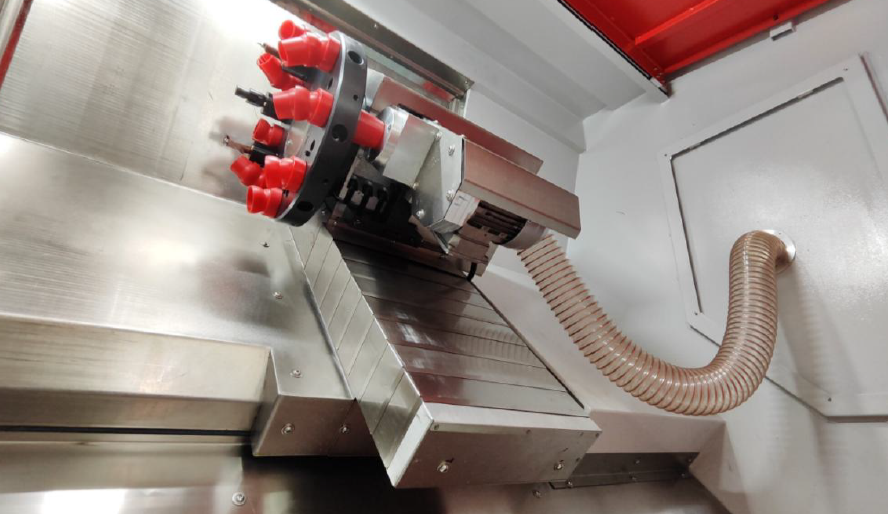

Горизонтальная сервоповоротная головка (револьверная) - VDI на 8 позиций, бренд PRAGATI

Электронные компоненты - Schneider

Подшипники винтов - NSK

Подшипники шпинделя - SKF

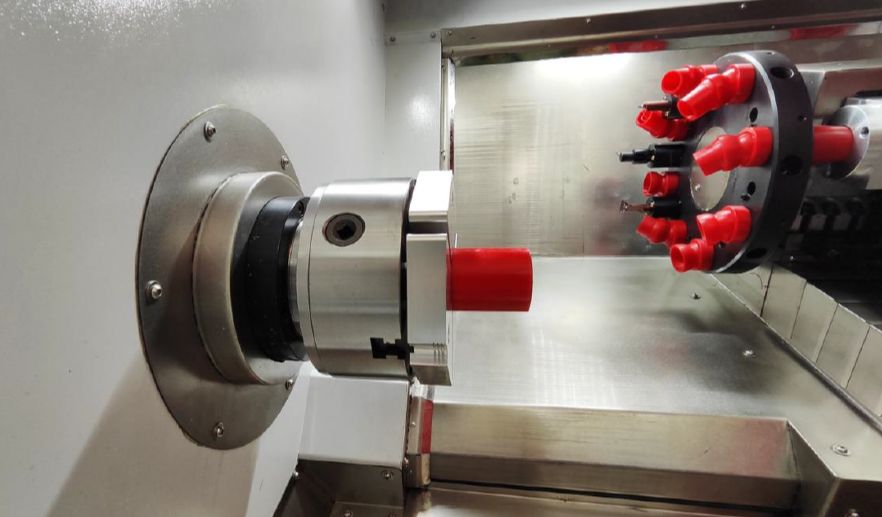

Трёхкулачковый патрон ручной - 8 дюймов

Регулярная и дозированная смазка

Токарный инструмент - 26 комплектов (20 VDI держателей + борштанги + пластины)

Ручные приспособления - 7 размеров: 30-40/60-85 мм, 40-50/80-110 мм, 50-60/110-174 мм, 170-250 мм, 250-330 мм, 330-410 мм, 410-490 мм

Круглый штангенциркуль — 1 комплект

Рабочая лампа

Гидравлическая станция на 33 л

Электрический шкаф с кондиционером

Настольный моноблочный компьютер с программным обеспечением,

Установлен двигатель режущего станка мощностью 0,25 кВт.

Фундаментные подкладные пластины — 1 комплект,

Тележка — 1 комплект,

Защитная система — полностью закрытый большой защитный кожух.



Характеристики:

Макс. диаметр обработки над станиной - 520 мм

Макс. диаметр обработки (патронный) - 500 мм

Шпиндель - A2-5

Диаметр отверстия шпинделя - 46 мм

Макс. частота вращения шпинделя - 5000 об/мин

Патрон - 8-дюймовый ручной трёхкулачковый

Скорость быстрого перемещения по оси X - 24 м/мин

Скорость быстрого перемещения по оси Z - 24 м/мин

Рабочий ход по оси X - 220 мм

Рабочий ход по оси Z - 450 мм

Двигатель оси X (с тормозом) - Siemens

Двигатель оси Z - Siemens

Направляющая оси X - 35# Rexroth/INA

Направляющая оси Z - 35# Rexroth/INA

Тип револьверной головки - Горизонтальная VDI-револьверная головка на 8 позиций PRAGATI, VDI20

Повторяемость позиционирования резцедержателя - ±0,5”

ШВП оси X/Z - NSK

Время смены инструмента на соседней позиции - 0,3 с

Подшипники винтов - NSK

Подшипники шпинделя - SKF

Электронные компоненты - Schneider

Мощность главного двигателя - 7 кВт, двигатель Siemens

Контроллер ЧПУ - Siemens 828D

Мощность двигателя всасывающей машины (стружкоотсос) - 5,5 кВт

Вес станка - 2800 кг

Габаритные размеры токарного станка с ЧПУ - 2750 × 2020 × 2020 мм

Габаритные размеры стружкоотсоса - 900 × 830 × 1980 мм

Повторяемость позиционирования по осям X/Z - 0,004 мм / 0,004 мм

Система смазки - Регулярная и дозированная

Гидравлическая система - P = 3,5 МПа, Q = 16 л/мин

Объем бака для СОЖ - 120 л

Производство уплотнительных колец, манжет, прокладок, сальников, защитных чехлов и других резинотехнических изделий (РТИ) для гидравлики, пневматики, автомобилестроения и специального машиностроения.
В стоимость включен пуско-наладочные работы.
