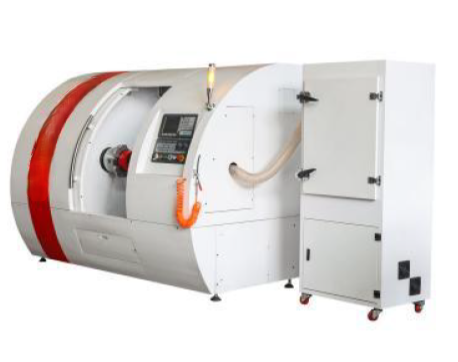

Токарный станок для изготовления уплотнений с ЧПУ, модель 650 мм, Siemens
Представляем высокоточный токарный станок для производства уплотнительных колец, манжет, прокладок и сальников из резины и других эластомерных материалов. Модель с диаметром обработки над станиной 650 мм идеально подходит для серийного и штучного производства уплотнителей любых типов.
Стандартная комплектация:

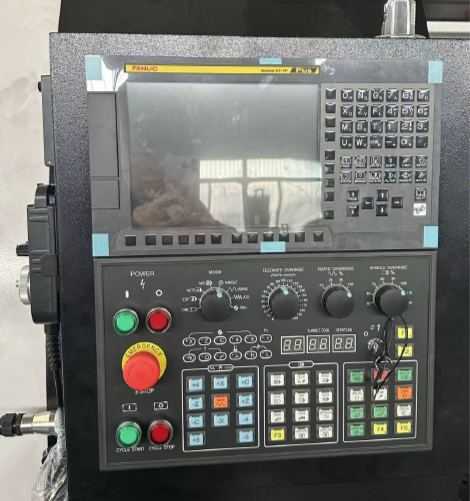

- Система ЧПУ Fanuc 0i-Tf Plus

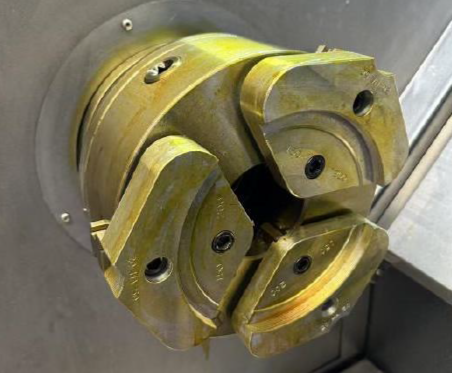

- Гидравлический / ручной патрон

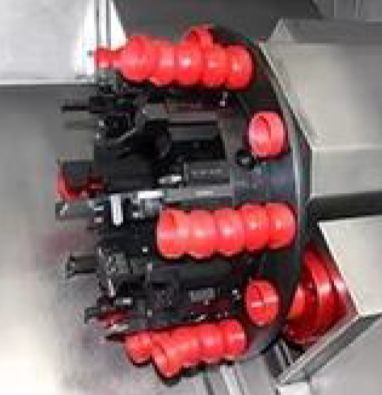

- Револьверная головка VDI30 на 12 позиций
- Полный набор приспособлений для уплотнений 20-600 мм / 20-400 мм
- 12 комплектов режущего инструмента
- Пылесос 7,5 кВт

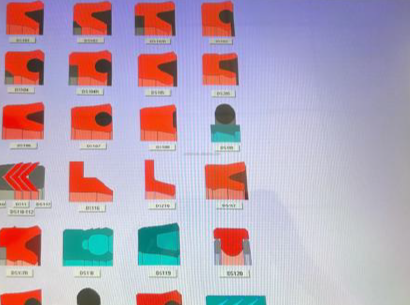

- 2 комплекта программного обеспечения для автоматического программирования уплотнений (DMH и Seal Maker)

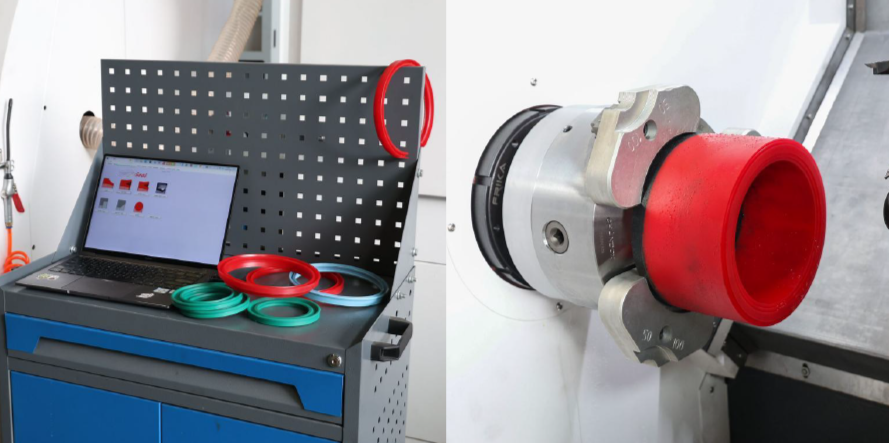

- Компьютер и стол
- Мощность главного двигателя шпинделя 5,5 кВт / 7,5 кВт
- Электрическая система Schneider
- Светодиодная рабочая лампа
- Трёхцветная предупредительная лампа
|
Характеристика |
Значение |
|
Система управления |
Fanuc 0i-Tf Plus ЧПУ |
|
Общая установленная мощность |
20 кВА |
|
Напряжение питания |
3×400 В +6% / -10%, 50 Гц (опционально: трансформатор для другого напряжения) |
|
Напряжение системы управления |
24 В |
|
Максимальный диаметр точения над станиной |
650 мм |
|
Максимальная длина заготовки |
250 мм |
|
Максимальный вес заготовки |
80 кг |
|
Диаметр стандартного 3-кулачкового патрона |
250 мм (макс. 3500 об/мин) |
|
Диаметр прутка (проходное отверстие) |
66 мм |
|
Фланец шпинделя |
A2-6 |
|
Отверстие шпинделя |
66 мм |
|
Мощность главного двигателя шпинделя |
7,5 кВт |
|
Диапазон частоты вращения шпинделя |
30–4500 об/мин |
|
Максимальный крутящий момент шпинделя |
120 Н·м |
|
Суппорт |
|
|
Ход по оси X |
350 мм |
|
Ход по оси Z |
650 мм |
|
Скорость быстрого перемещения по оси X |
20 м/мин |
|
Скорость быстрого перемещения по оси Z |
20 м/мин |
|

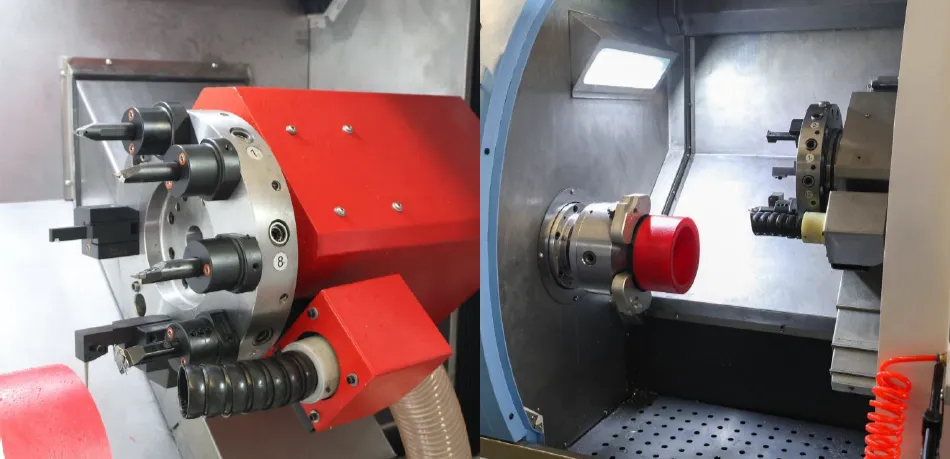

Револьверная головка |
|
|
Количество позиций |
12 |
|
Сечение резцедержателя |
VDI 30 |
|
Приводной режущий инструмент |
12 |
|
Прочее |
|
|
Габаритные размеры (с упаковкой) |
Д × Ш × В = 2800 × 2000 × 2000 мм |
|
Объем бака для СОЖ |
501 л |
|
Вес станка |
3800 кг |
В стоимость включены пуско-наладочные работы.
