Описание

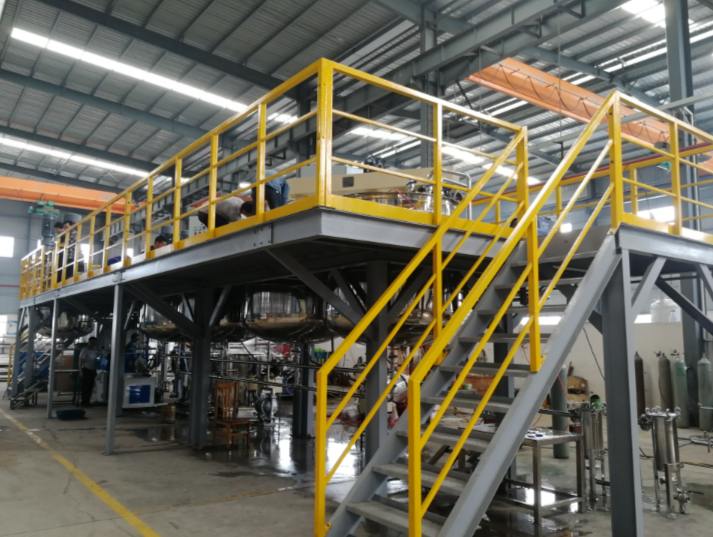

Линия по производству жидких красок, модель 5000 т/год
Комплектация и описание линии:

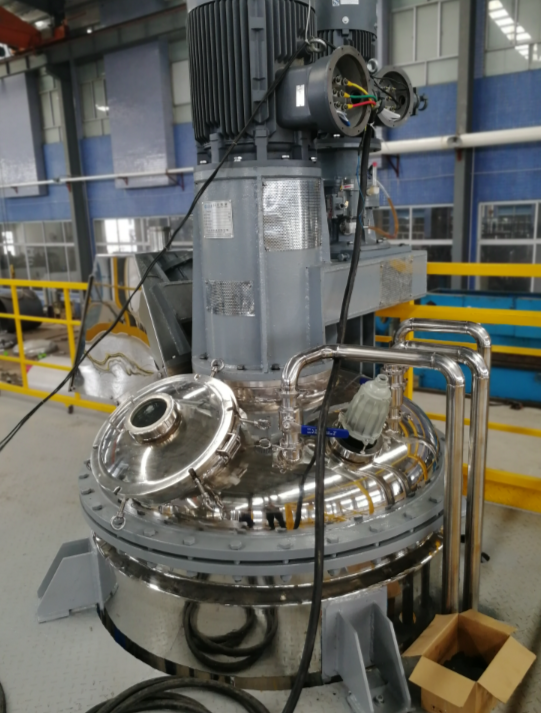

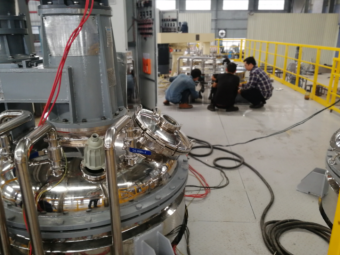

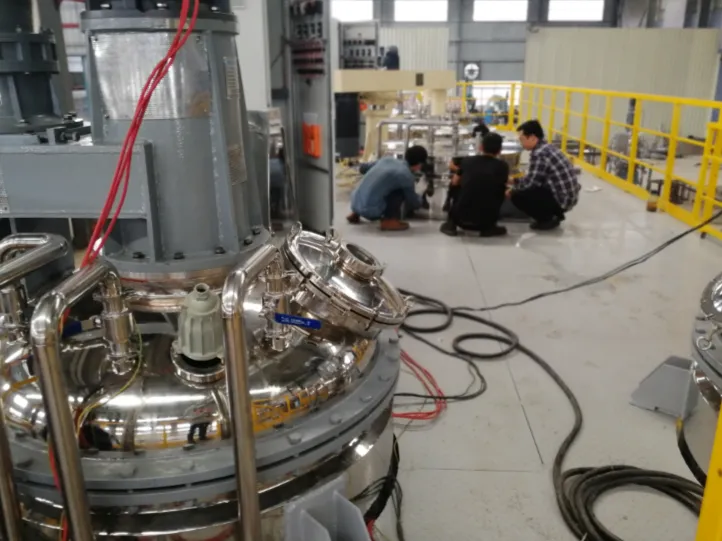

1) Многофункциональный дозировочный бак 1500 л – 2 комплекта
Технические параметры:
|
Объём |
полный объём 1500 л |
|
Материал |
нержавеющая сталь 304 |
|
Конструкция |
верхняя и нижняя крышки, соединение через большой фланец |
|
Диспергатор |
37 кВт, двигатель Siemens Beide |
|
Скорость диспергирования |
0–1200 об/мин, частотное регулирование |
|

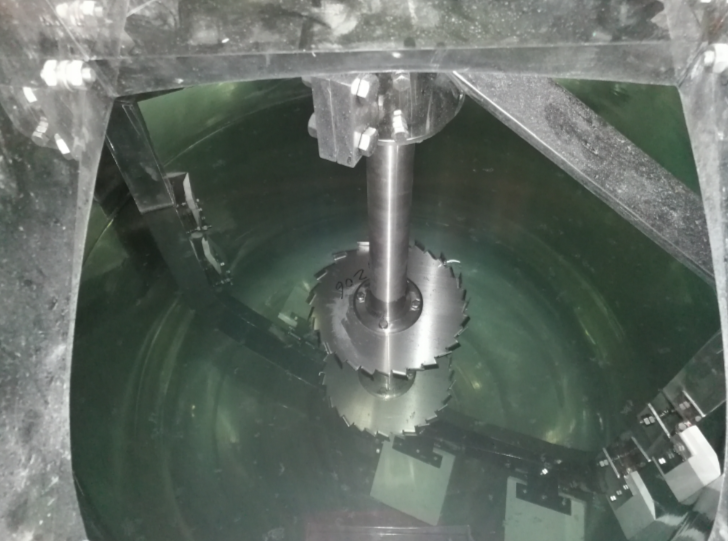

Диск диспергатора |
двойной бабочковидный зубчатый диск |
|
Мешалка |
15 кВт, двигатель Siemens Beide, редуктор Cathay |
|
Скорость перемешивания |
0–65 об/мин |
|
Лопасти мешалки |
втулочного типа, рамочная с лопаткой для очистки стенок, скребок из белого пластика |
|
Перекачка по трубопроводу |
предусмотрена |
|
Загрузка |
порошковая, ручная подача |
|
Пылеудаление |
специальное устройство для подачи порошка с пылеуловителем |
|
Смотровое окно |
быстросъёмный люк со смотровым стеклом |
|
Охлаждение |
межстенное охлаждение охлаждённой водой (чиллер) |
|
Управление |
шкаф управления, кнопочное управление |

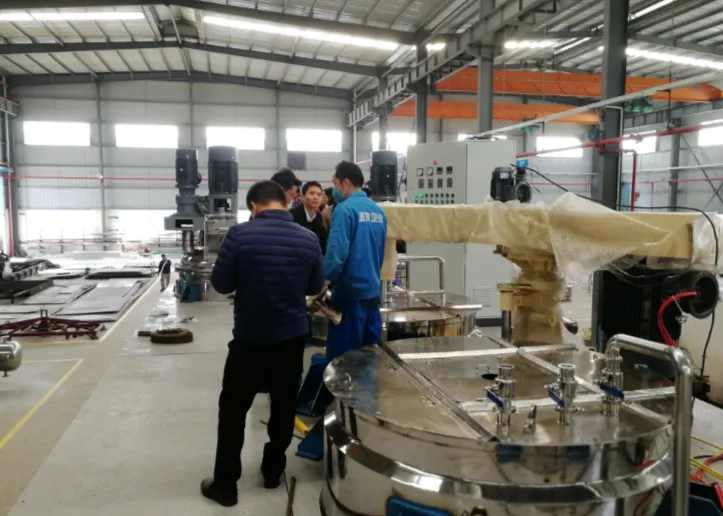

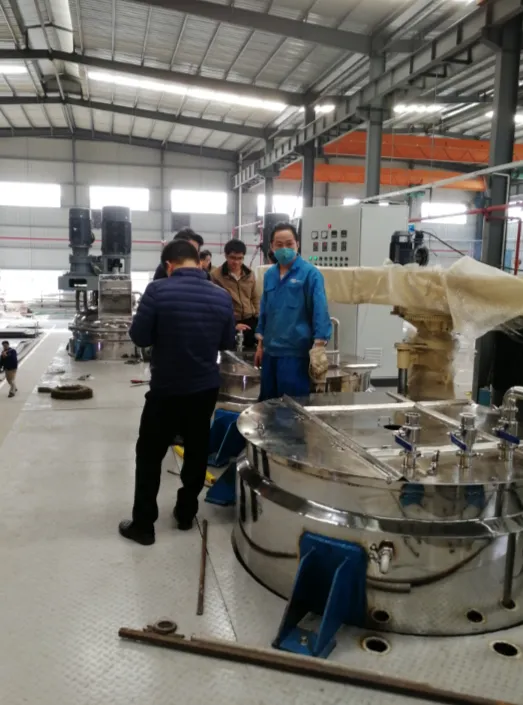

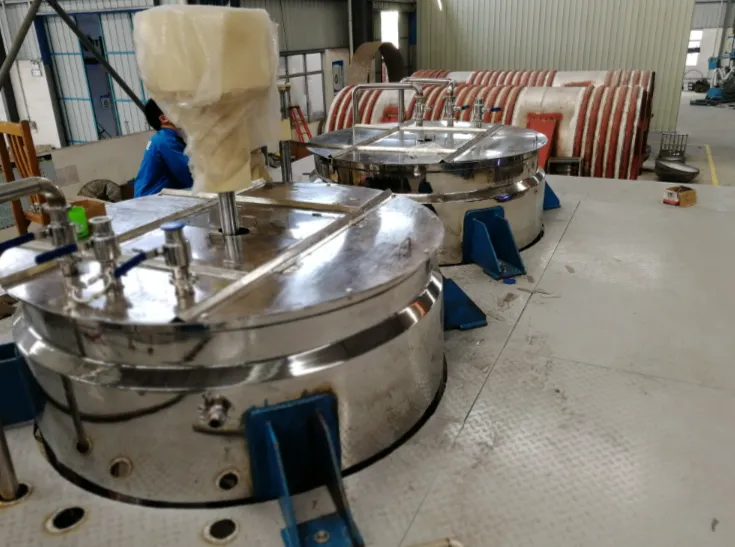

2) Диспергирующий бак 2500 л – 2 комплекта
Технические параметры:
|
Материал |
нержавеющая сталь 304 |
|
Конструкция |
верхняя плоская крышка и нижняя крышка, вся крышка подвижная и съёмная; отверстие для диспергатора соединено на петлях для удобства обслуживания |
|
Двигатель диспергатора |
45 кВт, двигатель Siemens Beide |
|
Скорость диспергирования |
0–1200 об/мин, частотное регулирование |
|
Диск диспергатора |
двойной бабочковидный зубчатый диск |
|
Подъёмный механизм |
гидравлический подъём |
|
Мощность подъёма |
1,5 кВт |
|
Поворот |
электрический |
|
Подача материала |
перекачка по трубопроводу, порошковая ручная подача |
|
Охлаждение |
межстенное охлаждение охлаждённой водой (чиллер) |
|
Управление |
шкаф управления, кнопочное управление |
Примечание: каждый комплект диспергирующего бака 2500 л включает:
1 комплект диспергатора 45 кВт
2 комплекта баков с рубашкой 2500 л

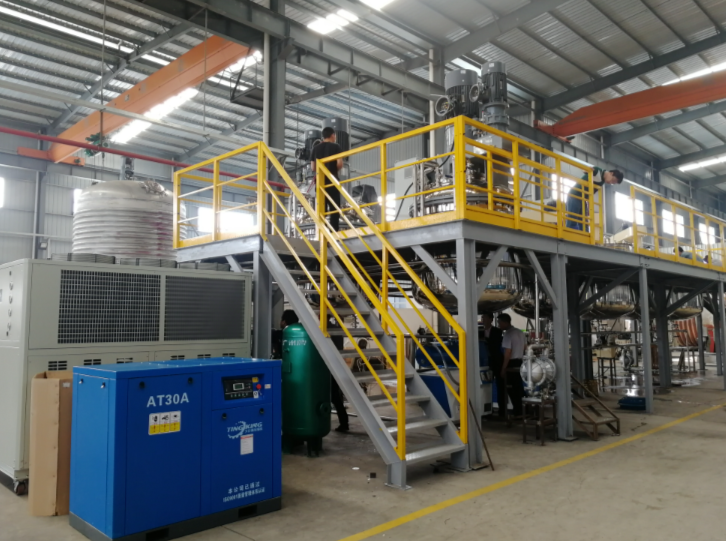

3) Рабочая платформа
Материал: углеродистая сталь (рабочая платформа, лестница, защитные ограждения)
Размеры: 16,5 × 4,3 × 2,5 м
Подробная информация — согласно прилагаемой спецификации (data sheet)

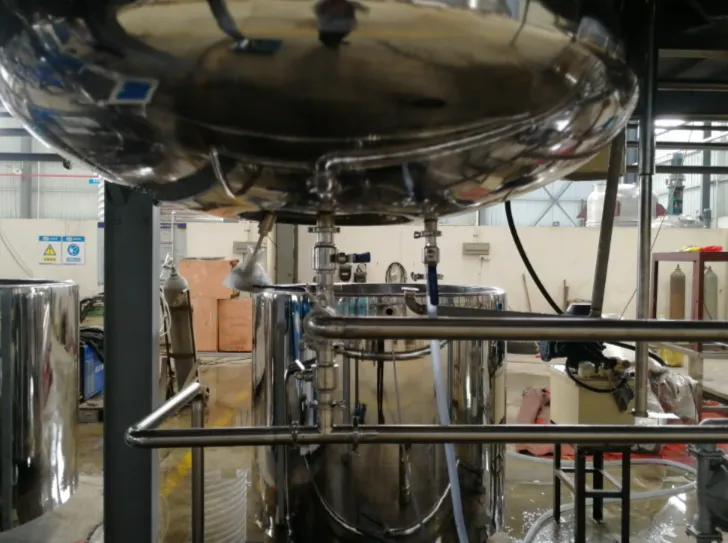

4) Технологические трубопроводы и арматура — изготовление и монтаж
Материал труб: нержавеющая сталь SUS304. Арматура: шаровые краны
Дополнительные элементы: соединители, фланцы и другие комплектующие
Санитарные трубы из нержавеющей стали (2 магистральных трубопровода для сырья, 1 водопровод, 1 возвратный шланг)
Соединение через быстрооткрывающиеся клапаны — удобно для очистки, сборки и разборки
Единая система слива отходов — трубы ПВХ
Конструкция продумана рационально, компоновка эстетична
Дополнительно в комплекте:
10 м высоконапорного шланга и быстроразъёмные элементы AB для подключения к бисерной мельнице
Всасывающая труба из нержавеющей стали длиной 1,5 м
5) Пневматический диафрагменный насос – 3 шт
Тип: мембранный, пневматический
Диаметр: 2 дюйма
6) Большой фильтр DN40 – 2 шт
Тип: рукавный фильтр (мешочный)
Диаметр присоединения: DN40
Площадь фильтрации: 0,25 м²
7) Полуавтоматическая фасовочная машина – 2 шт
Количество фасовочных головок: 1
Диапазон фасовки: 5–30 кг
С устройством укупорки (навинчивания крышек)
8) Воздушный компрессор -1 шт
Мощность компрессора: 7,5 кВт
Рефрижераторный осушитель воздуха: 0,6 кВт
Ресивер (воздушный бак): 0,3 м³
Микрофильтры (ультрафильтры): 3 шт.
Конденсатоотводчики (дренажи): 3 шт.
9) Водяной чиллер (охлаждающая установка) – 1 шт
Входная мощность - 40 л.с.
Номинальная холодопроизводительность - 123 358 ккал/ч (143,44 кВт)
Хладагент - R22 (возможна замена на R134a / R407C)
Мощность компрессора - 27,68 кВт
Мощность насоса - 4 кВт
Производительность конденсатора - 24 м³/ч
Тип охлаждения – воздушное
10) Горизонтальная дисковая бисерная мельница 60 л – 2 шт
Полезный объём помольной камеры - 60 л
Размер мелющих тел - 1,8–2,0 мм (диоксид-циркониевые шарики)
Масса мелющих тел - 125 кг (предоставляются заказчиком)
Тип сепаратора - динамический и статический скребок с разгрузкой через сито
Зазор сепаратора - 0,5 мм
Расход охлаждающей воды - ≈ 1760 л/ч
Температура охлаждающей воды - 7–12 °C
Давление охлаждающей воды - 0,4 МПа
Подключение охлаждающей воды (вход/выход) - 3/4"
Производительность - 140–1400 кг/ч
Габаритные размеры (Д×Ш×В) - 1800 × 1200 × 1800 мм
Вес - 1500 кг
В стоимость включены пуско-наладочные работы.
